MANUAL CFX750 ESPAÑOL

GUÍA DEL USUARIO

Pantalla CFX-750™

Versión 2.00

F
Revisión A
Abril de 2012

Agriculture Business Area Everyone is permitted to copy and distribute verbatim copies of this license
Trimble Navigation Limited document, but changing it is not allowed. [This is the first released version
Trimble Agriculture Division of the Lesser GPL. It also counts as the successor of the GNU Library Public
10355 Westmoor Drive License, version 2, hence the version number 2.1.]
Suite #100 Preamble
Westminster, CO 80021 The licenses for most software are designed to take away your freedom to
EE.UU. share and change it. By contrast, the GNU General Public Licenses are
trimble_support@trimble.com intended to guarantee your freedom to share and change free software-to
www.trimble.com make sure the software is free for all its users.
This license, the Lesser General Public License, applies to some specially
Notificación legal designated software packages-typically libraries-of the Free Software
Copyright y Marcas comerciales Foundation and other authors who decide to use it. You can use it too, but
we suggest you first think carefully about whether this license or the
© 2010-2012, Trimble Navigation Limited. Todos los derechos reservados. ordinary General Public License is the better strategy to use in any particular
Trimble, el logotipo del Globo Terráqueo y el Triángulo, AgGPS, EZ-Guide, case, based on the explanations below.
EZ-Steer, T2, y Tru Count Air Clutch son marcas comerciales de Trimble When we speak of free software, we are referring to freedom of use, not
Navigation Limited, registradas en los Estados Unidos y en otros países. price. Our General Public Licenses are designed to make sure that you have
Autopilot, Center Point, CFX-750, CenterPoint, Connected Farm, EZ-Pilot, the freedom to distribute copies of free software (and charge for this
Field-IQ, FreeForm, VRS, T3, y Tru Count LiquiBlock son marcas comerciales service if you wish); that you receive source code or can get it if you want it;
de Trimble Navigation Limited. that you can change the software and use pieces of it in new free programs;
Para soporte STL, el software usa la adaptación del Centro en Moscú de and that you are informed that you can do these things.
tecnología SPARC de la biblioteca de plantillas estándar SGI. Copyright © To protect your rights, we need to make restrictions that forbid distributors
1994 Hewlett-Packard Company, Copyright © 1996, 97 SilIcon Graphics to deny you these rights or to ask you to surrender these rights. These
Computer Systems, Inc., Copyright © 1997 Moscow Center for SPARC restrictions translate to certain responsibilities for you if you distribute
Technology. copies of the library or if you modify it.
Microsoft, Windows, ActiveX, Excel, e Internet Explorer son marcas For example, if you distribute copies of the library, whether gratis or for a
comerciales registradas o marcas comerciales de Microsoft Corporation en fee, you must give the recipients all the rights that we gave you. You must
los Estados Unidos y/o en otros países. make sure that they, too, receive or can get the source code. If you link
Portions Copyright (c) 2009 Nokia Corporation y/o su/s filial/es. other code with the library, you must provide complete object files to the
Portions Copyright (c) 2003, Bitstream Inc. recipients, so that they can relink them with the library after making
Todas las otras marcas comerciales son propiedad de sus respectivos changes to the library and recompiling it. And you must show them these
titulares. terms so they know their rights.
Nota de lanzamiento We protect your rights with a two-step method: (1) we copyright the library,
Esta es la publicación de Abril de 2012 (Revisión A) de la and (2) we offer you this license, which gives you legal permission to copy,
Guía del usuario de la pantalla CFX-750. Corresponde a la versión 2.00 del distribute and/ or modify the library.
software de la pantalla CFX-750. To protect each distributor, we want to make it very clear that there is no
Legal Notices warranty for the free library. Also, if the library is modified by someone else
and passed on, the recipients should know that what they have is not the
The following limited warranties give you specific legal rights. You may have original version, so that the original author's reputation will not be affected
others, which vary from state/jurisdiction to state/jurisdiction. by problems that might be introduced by others.
Product Limited Warranty Finally, software patents pose a constant threat to the existence of any free
Trimble warrants that this Trimble product and its internal components (the program. We wish to make sure that a company cannot effectively restrict
“Product”) shall be free from defects in materials and workmanship and will the users of a free program by obtaining a restrictive license from a patent
substantially conform to Trimble’s applicable published specifications for holder. Therefore, we insist that any patent license obtained for a version of
the Product for a period of one (1) year, starting from the earlier of (i) the the library must be consistent with the full freedom of use specified in this
date of installation, or (ii) six (6) months from the date of original Product license.
shipment from Trimble. This warranty applies only to the Product if installed Most GNU software, including some libraries, is covered by the ordinary
by Trimble or a dealer authorized by Trimble to perform Product installation GNU General Public License. This license, the GNU Lesser General Public
services. License, applies to certain designated libraries, and is quite different from
Software Components the ordinary General Public License. We use this license for certain libraries
All Product software components (sometimes hereinafter also referred to as in order to permit linking those libraries into non-free programs.
“Software”) are licensed solely for use as an integral part of the Product and When a program is linked with a library, whether statically or using a shared
are not sold. Any software accompanied by a separate end user license library, the combination of the two is legally speaking a combined work, a
agreement (“EULA”) shall be governed by the terms, conditions, restrictions derivative of the original library. The ordinary General Public License
and limited warranty terms of such EULA notwithstanding the preceding therefore permits such linking only if the entire combination fits its criteria
paragraph. of freedom. The Lesser General Public License permits more lax criteria for
During the limited warranty period you will be entitled to receive such Fixes linking other code with the library.
to the Product software that Trimble releases and makes commercially We call this license the "Lesser" General Public License because it does Less
available and for which it does not charge separately, subject to the to protect the user's freedom than the ordinary General Public License. It
procedures for delivery to purchasers of Trimble products generally. If you also provides other free software developers Less of an advantage over
have purchased the Product from an authorized Trimble dealer rather than competing non-free programs. These disadvantages are the reason we use
from Trimble directly, Trimble may, at its option, forward the software Fix to the ordinary General Public License for many libraries. However, the Lesser
the Trimble dealer for final distribution to you. Minor Updates, Major license provides advantages in certain special circumstances.
Upgrades, new products, or substantially new software releases, as For example, on rare occasions, there may be a special need to encourage
identified by Trimble, are expressly excluded from this update process and the widest possible use of a certain library, so that it becomes a de-facto
limited warranty. Receipt of software Fixes or other enhancements shall not standard. To achieve this, non-free programs must be allowed to use the
serve to extend the limited warranty period. library. A more frequent case is that a free library does the same job as
For purposes of this warranty the following definitions shall apply: (1) widely used non-free libraries. In this case, there is little to gain by limiting
“Fix(es)” means an error correction or other update created to fix a previous the free library to free software only, so we use the Lesser General Public
software version that does not substantially conform to its Trimble License.
specifications; (2) “Minor Update” occurs when enhancements are made to In other cases, permission to use a particular library in nonfree programs
current features in a software program; and (3) “Major Upgrade” occurs enables a greater number of people to use a large body of free software. For
when significant new features are added to software, or when a new example, permission to use the GNU C Library in non-free programs enables
product containing new features replaces the further development of a many more people to use the whole GNU operating system, as well as its
current product line. Trimble reserves the right to determine, in its sole variant, the GNU/Linux operating system.
discretion, what constitutes a Fix, Minor Update, or Major Upgrade. Although the Lesser General Public License is Less protective of the users'
This Trimble software contains Qt 4.5 libraries licensed under the GNU freedom, it does ensure that the user of a program that is linked with the
Lesser General Public License (LGPL). The source is available from Library has the freedom and the wherewithal to run that program using a
http://qt.nokia.com/downloads. A copy of the LGPL license is included in modified version of the Library.
the appendices of this manual, and at The precise terms and conditions for copying, distribution and modification
ftp://ftp.trimble.com/pub/open_source/FmX. follow. Pay close attention to the difference between a "work based on the
This software includes the DejaVu fonts, which are licensed under the library" and a "work that uses the library". The former contains code
Bitstream Vera license, terms available at derived from the library, whereas the latter must be combined with the
http://dejavu-fonts.org/wiki/index.php?title=License and library in order to run.
http://www.gnome.org/fonts/. GNU LESSER GENERAL PUBLIC LICENSE
GNU LESSER GENERAL PUBLIC LICENSE TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND
Version 2.1, February 1999 MODIFICATION
Copyright c 1991, 1999 Free Software Foundation, Inc.
51 Franklin Street, Fifth Floor, Boston, MA 02110-1301
USA

2 Guía del usuario de la pantalla CFX-750

0. This License Agreement applies to any software library or other program If distribution of object code is made by offering access to copy from a
which contains a notice placed by the copyright holder or other authorized designated place, then offering equivalent access to copy the source code
party saying it may be distributed under the terms of this Lesser General from the same place satisfies the requirement to distribute the source code,
Public License (also called "this License"). Each licensee is addressed as even though third parties are not compelled to copy the source along with
"you". the object code.
A "library" means a collection of software functions and/or data prepared 5. A program that contains no derivative of any portion of the Library, but is
so as to be conveniently linked with application programs (which use some designed to work with the Library by being compiled or linked with it, is
of those functions and data) to form executables. called a "work that uses the Library". Such a work, in isolation, is not a
The "Library", below, refers to any such software library or work which has derivative work of the Library, and therefore falls outside the scope of this
been distributed under these terms. A "work based on the Library" means License.
either the Library or any derivative work under copyright law: that is to say, However, linking a "work that uses the Library" with the Library creates an
a work containing the Library or a portion of it, either verbatim or with executable that is a derivative of the Library (because it contains portions of
modifications and/or translated straightforwardly into another language. the Library), rather than a "work that uses the library". The executable is
(Hereinafter, translation is included without limitation in the term therefore covered by this License. Section 6 states terms for distribution of
"modification".) such executables.
"Source code" for a work means the preferred form of the work for making When a "work that uses the Library" uses material from a header file that is
modifications to it. For a library, complete source code means all the source part of the Library, the object code for the work may be a derivative work of
code for all modules it contains, plus any associated interface definition the Library even though the source code is not. Whether this is true is
files, plus the scripts used to control compilation and installation of the especially significant if the work can be linked without the Library, or if the
library. work is itself a library. The threshold for this to be true is not precisely
Activities other than copying, distribution and modification are not covered defined by law.
by this License; they are outside its scope. The act of running a program If such an object file uses only numerical parameters, data structure layouts
using the Library is not restricted, and output from such a program is and accessors, and small macros and small inline functions (ten lines or less
covered only if its contents constitute a work based on the Library in length), then the use of the object file is unrestricted, regardless of
(independent of the use of the Library in a tool for writing it). Whether that whether it is legally a derivative work. (Executables containing this object
is true depends on what the Library does and what the program that uses code plus portions of the Library will still fall under Section 6.)
the Library does. Otherwise, if the work is a derivative of the Library, you may distribute the
1. You may copy and distribute verbatim copies of the Library's complete object code for the work under the terms of Section 6. Any executables
source code as you receive it, in any medium, provided that you containing that work also fall under Section 6, whether or not they are
conspicuously and appropriately publish on each copy an appropriate linked directly with the Library itself.
copyright notice and disclaimer of warranty; keep intact all the notices that 6. As an exception to the Sections above, you may also combine or link a
refer to this License and to the absence of any warranty; and distribute a "work that uses the Library" with the Library to produce a work containing
copy of this License along with the Library. portions of the Library, and distribute that work under terms of your choice,
You may charge a fee for the physical act of transferring a copy, and you may provided that the terms permit modification of the work for the customer's
at your option offer warranty protection in exchange for a fee. own use and reverse engineering for debugging such modifications.
2. You may modify your copy or copies of the Library or any portion of it, You must give prominent notice with each copy of the work that the Library
thus forming a work based on the Library, and copy and distribute such is used in it and that the Library and its use are covered by this License. You
modifications or work under the terms of Section 1 above, provided that must supply a copy of this License. If the work during execution displays
you also meet all of these conditions: copyright notices, you must include the copyright notice for the Library
a) The modified work must itself be a software library. among them, as well as a reference directing the user to the copy of this
b) You must cause the files modified to carry prominent notices stating that License. Also, you must do one of these things:
you changed the files and the date of any change. a) Accompany the work with the complete corresponding machine-readable
c) You must cause the whole of the work to be licensed at no charge to all source code for the Library including whatever changes were used in the
third parties under the terms of this License. work (which must be distributed under Sections 1 and 2 above); and, if the
d) If a facility in the modified Library refers to a function or a table of data to work is an executable linked with the Library, with the complete machine-
be supplied by an application program that uses the facility, other than as readable "work that uses the Library", as object code and/or source code,
an argument passed when the facility is invoked, then you must make a so that the user can modify the Library and then relink to produce a
good faith effort to ensure that, in the event an application does not supply modified executable containing the modified Library. (It is understood that
such function or table, the facility still operates, and performs whatever the user who changes the contents of definitions files in the Library will not
part of its purpose remains meaningful. necessarily be able to recompile the application to use the modified
definitions.)
(For example, a function in a library to compute square roots has a purpose
that is entirely well-defined independent of the application. Therefore, b) Use a suitable shared library mechanism for linking with the Library. A
Subsection 2d requires that any application-supplied function or table used suitable mechanism is one that (1) uses at run time a copy of the library
by this function must be optional: if the application does not supply it, the already present on the user's computer system, rather than copying library
square root function must still compute square roots.) functions into the executable, and (2) will operate properly with a modified
version of the library, if the user installs one, as long as the modified version
These requirements apply to the modified work as a whole. If identifiable is interface-compatible with the version that the work was made with.
sections of that work are not derived from the Library, and can be
reasonably considered independent and separate works in themselves, then c) Accompany the work with a written offer, valid for at least three years, to
this License, and its terms, do not apply to those sections when you give the same user the materials specified in Subsection 6a, above, for a
distribute them as separate works. But when you distribute the same charge no more than the cost of performing this distribution.
sections as part of a whole which is a work based on the Library, the d) If distribution of the work is made by offering access to copy from a
distribution of the whole must be on the terms of this License, whose designated place, offer equivalent access to copy the above specified
permissions for other licensees extend to the entire whole, and thus to each materials from the same place.
and every part regardless of who wrote it. e) Verify that the user has already received a copy of these materials or that
Thus, it is not the intent of this section to claim rights or contest your rights you have already sent this user a copy.
to work written entirely by you; rather, the intent is to exercise the right to For an executable, the required form of the "work that uses the Library"
control the distribution of derivative or collective works based on the must include any data and utility programs needed for reproducing the
Library. executable from it. However, as a special exception, the materials to be
In addition, mere aggregation of another work not based on the Library distributed need not include anything that is normally distributed (in either
with the Library (or with a work based on the Library) on a volume of a source or binary form) with the major components (compiler, kernel, and so
storage or distribution medium does not bring the other work under the on) of the operating system on which the executable runs, unless that
scope of this License. component itself accompanies the executable.
3. You may opt to apply the terms of the ordinary GNU General Public It may happen that this requirement contradicts the license restrictions of
License instead of this License to a given copy of the Library. To do this, you other proprietary libraries that do not normally accompany the operating
must alter all the notices that refer to this License, so that they refer to the system. Such a contradiction means you cannot use both them and the
ordinary GNU General Public License, version 2, instead of to this License. (If Library together in an executable that you distribute.
a newer version than version 2 of the ordinary GNU General Public License 7. You may place library facilities that are a work based on the Library side-
has appeared, then you can specify that version instead if you wish.) Do not by-side in a single library together with other library facilities not covered by
make any other change in these notices. this License, and distribute such a combined library, provided that the
Once this change is made in a given copy, it is irreversible for that copy, so separate distribution of the work based on the Library and of the other
the ordinary GNU General Public License applies to all subsequent copies library facilities is otherwise permitted, and provided that you do these two
and derivative works made from that copy. things:
Esta opción is useful when you wish to copy part of the code of the Library a) Accompany the combined library with a copy of the same work based on
into a program that is not a library. the Library, uncombined with any other library facilities. This must be
4. You may copy and distribute the Library (or a portion or derivative of it, distributed under the terms of the Sections above.
under Section 2) in object code or executable form under the terms of b) Give prominent notice with the combined library of the fact that part of it
Sections 1 and 2 above provided that you accompany it with the complete is a work based on the Library, and explaining where to find the
corresponding machine-readable source code, which must be distributed accompanying uncombined form of the same work.
under the terms of Sections 1 and 2 above on a medium customarily used 8. You may not copy, modify, sublicense, link with, or distribute the Library
for software interchange. except as expressly provided under this License. Any attempt otherwise to
copy, modify, sublicense, link with, or distribute the Library is void, and will

Guía del usuario de la pantalla CFX-750 3

automatically terminate your rights under this License. However, parties Idioma oficial
who have received copies, or rights, from you under this License will not EL IDIOMA OFICIAL DE ESTOS TERMINOS Y CONDICIONES ES EL INGLES. EN
have their licenses terminated so long as such parties remain in full CASO DE QUE HAYA ALGUNA DISCREPANCIA ENTRE LA VERSIÓN INGLESA Y
compliance. LAS TRADUCCIONES DE LA MISMA, DEBERÁ ATENERSE A LO ESTIPULADO EN
9. You are not required to accept this License, since you have not signed it. LA VERSIÓN INGLESA.
However, nothing else grants you permission to modify or distribute the
Library or its derivative works. These actions are prohibited by law if you do Registro
not accept this License. Therefore, by modifying or distributing the Library PARA RECIBIR INFORMACIÓN SOBRE ACTUALIZACIONES Y PRODUCTOS
(or any work based on the Library), you indicate your acceptance of this NUEVOS, CONTACTE CON SU DISTRIBUIDOR LOCAL O VISITE LA PÁGINA WEB
License to do so, and all its terms and conditions for copying, distributing or DE TRIMBLE EN www.trimble.com/register. UNA VEZ REGISTRADO, PODRÁ
modifying the Library or works based on it. OPTAR POR LA CIRCULAR, ACTUALIZACIÓN O INFORMACIÓN DEL PRODUCTO
10. Each time you redistribute the Library (or any work based on the NUEVO QUE DESEE.
Library), the recipient automatically receives a license from the original
licensor to copy, distribute, link with or modify the Library subject to these Notices
terms and conditions. You may not impose any further restrictions on the This equipment has been tested and found to comply with the limits for a
recipients' exercise of the rights granted herein. You are not responsible for Class A digital device, pursuant to Part 15 of the FCC rules. These limits are
enforcing compliance by third parties with this License. designed to provide reasonable protection against harmful interference
Warranty Remedies when the equipment is operated in a commercial environment. This
Trimble’s sole liability and your exclusive remedy under the warranties set equipment generates, uses, and can radiate radio frequency energy and, if
forth above shall be, at Trimble’s option, to repair or replace any Product not installed and used in accordance with the instruction manual, may
that fails to conform to such warranty (“Nonconforming Product”), and/or cause harmful interference to radio communications. Operation of this
issue a cash refund up to the purchase price paid by you for any such equipment in a residential area is likely to cause harmful interference, in
Nonconforming Product, excluding costs of installation, upon your return of which case the user will be required to correct the interference at his own
the Nonconforming Product to Trimble in accordance with Trimble’s product expense.
return procedures than in effect. Such remedy may include reimbursement Properly shielded and grounded cables and connectors must be used in
of the cost of repairs for damage to third-party equipment onto which the order to meet FCC emission limits. TRIMBLE is not responsible for any radio
Product is installed, if such damage is found to be directly caused by the or television interference caused by using other than recommended cables
Product as reasonably determined by Trimble following a root cause and connectors or by unauthorized changes or modifications to this
analysis. equipment. Unauthorized changes or modifications could void the user's
Warranty Exclusions and Disclaimer authority to operate the equipment.
These warranties shall be applied only in the event and to the extent that (a) This device complies with Part 15 of the FCC rules. Operation is subject to
the Products and Software are properly and correctly installed, configured, the following two conditions:
interfaced, maintained, stored, and operated in accordance with Trimble's (1) this device may not cause harmful interference, and (2) this device must
relevant operator's manual and specifications, and; (b) the Products and accept any interference received, including interference that may cause
Software are not modified or misused. The preceding warranties shall not undesired operation.
apply to, and Trimble shall not be responsible for defects or performance Responsible Party:
problems resulting from (i) the combination or utilization of the Product or Trimble Navigation
Software with hardware or software products, information, data, systems, 935 Stewart Drive
interfaces or devices not made, supplied or specified by Trimble; (ii) the
operation of the Product or Software under any specification other than, or Sunnyvale CA 94085
in addition to, Trimble's standard specifications for its products; (iii) the Telephone: 1-408 481 8000
unauthorized, installation, modification, or use of the Product or Software; Canada
(iv) damage caused by accident, lightning or other electrical discharge, fresh This Class B digital apparatus complies with Canadian ICES-003.
or salt water immersion or spray (outside of Product specifications); or (v) Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
normal wear and tear on consumable parts (e.g., batteries). Trimble does Canada.
not warrant or guarantee the results obtained through the use of the This apparatus complies with Canadian RSS-GEN, RSS-310, RSS-210, and
Product or that software components will operate error free. RSS-119.
THE WARRANTIES ABOVE STATE TRIMBLE'S ENTIRE LIABILITY, AND YOUR EXCLUSIVE Cet appareil est conforme à la norme CNR-GEN, CNR-310, CNR-210, et CNR-
REMEDIES, RELATING TO THE PRODUCTS AND SOFTWARE. EXCEPT AS OTHERWISE 119 du Canada.
EXPRESSLY PROVIDED HEREIN, THE PRODUCTS, SOFTWARE, AND ACCOMPANYING
DOCUMENTATION AND MATERIALS ARE PROVIDED “AS-IS” AND WITHOUT EXPRESS Australia and New Zealand Class A Statement
OR IMPLIED WARRANTY OF ANY KIND BY EITHER TRIMBLE NAVIGATION LIMITED OR Attention: This is a Class A product. In a domestic environment this product
ANYONE WHO HAS BEEN INVOLVED IN ITS CREATION, PRODUCTION, may cause radio interference in which case the user may be required to take
INSTALLATION, OR DISTRIBUTION INCLUDING, BUT NOT LIMITED TO, THE IMPLIED adequate measures.
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, Australia and New Zealand
TITLE, AND NONINFRINGEMENT. THE STATED EXPRESS WARRANTIES ARE IN LIEU This product conforms with the regulatory requirements of the
OF ALL OBLIGATIONS OR LIABILITIES ON THE PART OF TRIMBLE ARISING OUT OF, Australian Communications Authority (ACA) EMC framework, thus
OR IN CONNECTION WITH, ANY PRODUCTS OR SOFTWARE. BECAUSE SOME STATES satisfying the requirements for C-Tick Marking and sale within
AND JURISDICTIONS DO NOT ALLOW LIMITATIONS ON DURATION OR THE Australia and New Zealand.
EXCLUSION OF AN IMPLIED WARRANTY, THE ABOVE LIMITATION MAY NOT APPLY Aviso para nuestros clientes de la Unión Europea
OR FULLY APPLY TO YOU.
Para instrucciones sobre reciclaje de productos u otra información
NOTICE REGARDING PRODUCTS EQUIPPED WITH TECHNOLOGY CAPABLE OF pertinente, vaya a www.trimble.com/ev.shtml.
TRACKING SATELLITE SIGNALS FROM SATELLITE BASED AUGMENTATION SYSTEMS
Reciclaje en Europa: Para reciclar los residuos de aparatos
(SBAS) (WAAS/EGNOS, AND MSAS), OMNISTAR, GPS, MODERNIZED GPS OR eléctricos y electrónicos (WEEE) de Trimble que funcionen con
GLONASS SATELLITES, OR FROM IALA BEACON SOURCES: TRIMBLE IS NOT
electricidad, llame al +31 497 53 24 30, y pregunte por "WEEE
RESPONSIBLE FOR THE OPERATION OR FAILURE OF OPERATION OF ANY SATELLITE
Associate". O si desea obtener instrucciones sobre el reciclaje,
BASED POSITIONING SYSTEM OR THE AVAILABILITY OF ANY SATELLITE BASED
solicítelas por correo:
POSITIONING SIGNALS.
Trimble Europe BV
Limitation of Liability c/o Menlo Worldwide Logistics
TRIMBLE’S ENTIRE LIABILITY UNDER ANY PROVISION HEREIN SHALL BE LIMITED TO Meerheide 45
THE AMOUNT PAID BY YOU FOR THE PRODUCT OR SOFTWARE LICENSE. TO THE 5521 DZ Eersel, Países Bajos
MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, IN NO EVENT SHALL TRIMBLE
OR ITS SUPPLIERS BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES WHATSOEVER UNDER ANY CIRCUMSTANCE OR LEGAL
THEORY RELATING IN ANY WAY TO THE PRODUCTS, SOFTWARE AND
ACCOMPANYING DOCUMENTATION AND MATERIALS, (INCLUDING, WITHOUT
LIMITATION, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION,
LOSS OF BUSINESS INFORMATION, OR ANY OTHER PECUNIARY LOSS), REGARDLESS
WHETHER TRIMBLE HAS BEEN ADVISED OF THE POSSIBILITY OF ANY SUCH LOSS
AND REGARDLESS OF THE COURSE OF DEALING WHICH DEVELOPS OR HAS
DEVELOPED BETWEEN YOU AND TRIMBLE. BECAUSE SOME STATES AND
JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR LIMITATION OF LIABILITY FOR
CONSEQUENTIAL OR INCIDENTAL DAMAGES, THE ABOVE LIMITATION MAY NOT
APPLY OR FULLY APPLY TO YOU.
PLEASE NOTE: THE ABOVE TRIMBLE LIMITED WARRANTY PROVISIONS WILL NOT
APPLY TO PRODUCTS PURCHASED IN THOSE JURISDICTIONS (E.G., MEMBER STATES
OF THE EUROPEAN ECONOMIC AREA) IN WHICH PRODUCT WARRANTIES ARE THE
RESPONSIBILITY OF THE LOCAL DEALER FROM WHOM THE PRODUCTS ARE
ACQUIRED. IN SUCH A CASE, PLEASE CONTACT YOUR TRIMBLE DEALER FOR
APPLICABLE WARRANTY INFORMATION.


Medidas de seguridad
Siga siempre las instrucciones indicadas en una Advertencia o Precaución. La
información provista tiene el fin de minimizar el riesgo de daños personales y/o
daños materiales. En particular, preste atención a las instrucciones de los siguientes
tipos de mensajes.

C ADVERTENCIA – Estos mensajes le advierten sobre situaciones peligrosas posibles que, si no se evitan,
pueden causar daños graves.

C PRECAUCIÓN – Estos mensajes le advierten sobre situaciones peligrosas o poco seguras que, si no se
evitan, pueden causar daños personales o materiales.

Nota – La ausencia de mensajes de advertencia no significa que no existan riesgos
para su seguridad.

Advertencias

C ADVERTENCIA – El amoniaco anhidro (NH3) puede causar quemaduras graves, ceguera o incluso la
muerte. Antes de empezar a operar (o hacer tareas de servicio y mantenimiento de) los sistemas que
contengan NH3, lea detenidamente y siga todas las instrucciones de medidas de seguridad descritas en
Al trabajar con amoniaco anhidro, página 6.

C ADVERTENCIA – Un ajuste incorrecto de la configuración de calibración de la sensibilidad del desacople
manual podría causar el fallo de esta función de seguridad crítica ocasionando daños personales o
daños al vehículo. Esta configuración sólo debe ser ajustada por un usuario que tenga experiencia.

C ADVERTENCIA – Durante la calibración de la zona muerta, el sistema mueve el volante del vehículo.
Para evitar daños, esté preparado para el movimiento súbito del vehículo.

C ADVERTENCIA – Cuando presione el botón Inicio de la calibración del caudal líquido, la máquina se
pondrá en funcionamiento. Tome todas las medidas de seguridad necesarias. De lo contrario, se podrán
causar daños graves e incluso la muerte

C ADVERTENCIA – Cuando presione el botón Inicio de la calibración de la válvula de control, la máquina
se pondrá en funcionamiento. Tome todas las medidas de seguridad necesarias. De lo contrario, se
podrán causar daños graves e incluso la muerte.

C ADVERTENCIA – Cuando presione el botón Inicio de Llenar disco, la máquina se pondrá en
funcionamiento. Tome todas las medidas de seguridad necesarias. De lo contrario, se podrán causar
daños graves e incluso la muerte.



C ADVERTENCIA – Cuando el implemento esté bajado y el interruptor maestro esté en posición de
encendido, la máquina se pondrá en funcionamiento. Tome todas las medidas de seguridad necesarias.
De lo contrario, se podrán causar daños graves e incluso la muerte.

C ADVERTENCIA – La pantalla contiene una batería de dióxido de sulfuro de litio LiSO2 de uso exclusivo.
No exponga la batería a temperaturas mayores de 71 °C (160 °F) ya que puede explotar.

C ADVERTENCIA – ¡PIEZAS MÓVILES DURANTE ESTA PRUEBA! Manténgase alejado del implemento.
Asegúrese de que el implemento esté levantado, la transmisión esté PARADA y el freno de emergencia
PUESTO antes de continuar.

Al trabajar con amoniaco anhidro
• Contacte con su distribuidor de NH3 para revisar todas las medidas de
seguridad requeridas al usar amoniaco anhidro (NH3).
• Lleve siempre puesta la ropa protectora adecuada, que incluye pero no se
limita a:
– Gafas de protección especiales o una mascarilla
– Una bata y guantes protectores
– Respirador
• No permita que nadie use el sistema sin la instrucción y capacitación
adecuadas.
• Cuando vaya a trabajar con NH3 y sistemas relacionados, asegúrese de que el
viento esté por detrás de usted.
• Mantenga siempre alejado el equipo NH3 de edificios, ganado, y otras
personas.
• No use nunca el equipo NH3 en espacios confinados.
• Antes de intentar transportar el implemento, descargue todo el NH3 del
sistema y apague el sistema por completo. Véase Descarga del sistema, página
7.
• Si observa síntomas de enfermedad durante, o al poco de usar productos con
NH3, llame inmediatamente a un médico.
• Tenga a mano agua limpia (por lo menos cinco galones). En caso de exposición,
aclare con grandes cantidades de agua inmediatamente los ojos o la zona
expuesta y llame al médico rápidamente.
• Si no se usa correctamente, el NH3 puede dañar el medio ambiente. Siga todas
las normas locales, estatales y federales aplicables al manejo correcto de este
producto químico.



Mantenimiento del sistema
1. Apague el sistema antes de hacer tareas de revisión y mantenimiento.
2. Vacíe completamente todas las tuberías del sistema y desconecte la manguera
del tanque nodriza. Véase Descarga del sistema, página 7.
3. Asegúrese de que la presión del manómetro sea cero antes de abrir el sistema.
4. Use precaución extrema al abrir un sistema que ha estado sometido a presión.

Descarga del sistema
1. Apague el interruptor principal de la consola o del vehículo.
2. Cierre completamente la válvula de cierre principal del suministro o del
tanque nodriza.
3. Reanude la aplicación en el campo hasta que el manómetro muestre una
presión de cero.
4. Vuelva a comprobar que el interruptor principal de la consola, del vehículo y
todos los interruptores de apertura y cierre de secciones estén apagados.
5. Cierre completamente la válvula de cierre de emergencia de la torre de
refrigeración.
6. Vacíe la manguera de suministro del tanque nodriza y desconéctela del
sistema.
7. Encienda el interruptor principal de la consola y todos los interruptores de
apertura y cierre de secciones.
8. Asegúrese de colocarse con el viento por detrás del implemento y abra del
todo las válvulas de descarga lentamente.
9. Deje que pase una hora (1) por lo menos para que el sistema se descargue
completamente.
10. Antes de abrir el sistema, asegúrese de que el manómetro del colector indica
cero y de que la torre de refrigeración no esté fría al tacto. Esto asegura que se
ha evaporado todo el NH3 líquido y se ha reducido la presión.
Nota – Si se observa escarcha en cualquier componente significa que hay NH3
atrapado a baja presión. La falta de escarcha no significa necesariamente que no
haya NH3.


Indice de materias
Medidas de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Al trabajar con amoniaco anhidro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mantenimiento del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1 Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Acerca del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Información relacionada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Asistencia técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2 Instalación de la pantalla y de la antena . . . . . . . . . . . . . . . . . . . . . . . .17
Componentes del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Instalación de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Conexión de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Conexión de una pantalla CFX-750 autónoma para recibir correcciones WAAS /
EGNOS / OmniSTAR XP/HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Conexión de una pantalla CFX-750 autónoma para recibir correcciones RTK . . . . . 22
Instalación de la antena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3 Iniciación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Información básica del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Vista delantera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Vista trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Limpieza de la pantalla sensible al tacto . . . . . . . . . . . . . . . . . . . . . . . . . 28
Encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Restablecimiento de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Puerto USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Para sacar la unidad USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Toma de una instántanea de pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Ayudante de Iniciación Rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Utilización de los ayudantes de configuración . . . . . . . . . . . . . . . . . . . . . . . . . . 33
La pantalla de guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Configuraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Vista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Iconos expandidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Icono de Acceso Rápido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
El icono Lote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
El icono Guía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
El icono Registrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
El icono Piloto Automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Lectura de los patrones de la barra de luces . . . . . . . . . . . . . . . . . . . . . . . 42
Utilización del joystick del sistema EZ-Remote. . . . . . . . . . . . . . . . . . . . . . . . . . 43


Indice de materias

Iconos de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4 Vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
El sistema de piloto automático EZ-Steer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Calibración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
El sistema de piloto automático EZ-Pilot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Calibración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
El sistema de piloto automático Autopilot . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

5 Controlador de aplicación del implemento . . . . . . . . . . . . . . . . . . . . . . .73
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Prescripciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Sistema de control de insumos para cultivos Field-IQ. . . . . . . . . . . . . . . . . . . . . . 76
Definiciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Unidades de medida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Instalación del hardware Field-IQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Programación del sistema Field-IQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Controlador HARDI 5500. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Controladores Raven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Controlador Rawson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Controlador Amazone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Controlador LH 5000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Controlador Vaderstad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126


Indice de materias

Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Apertura/cierre de todo el brazo de aplicación. . . . . . . . . . . . . . . . . . . . . . 128
Controlador Bogballe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Programación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Apertura/cierre de todo el brazo de aplicación. . . . . . . . . . . . . . . . . . . . . . 130
Verificación de la conexión del implemento . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

6 Registro y Guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Establecimiento de las configuraciones de guía . . . . . . . . . . . . . . . . . . . . . . . . . 134
Configuración de Giro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Configuración de Cobertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Configuración del Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Grabación FreeForm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Cambiar Cabecera/Relleno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Configuración de Límite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Iniciación de la guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Opciones de Programación del Implemento . . . . . . . . . . . . . . . . . . . . . . . 139
Uso de la guía en segmentos curvos. . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Uso de la guía en segmentos rectos . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Creación de secciones rectas en pasadas curvas o cabeceras . . . . . . . . . . . . . . 141
Lotes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Creación de un nuevo lote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Selección (carga) de un lote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Adición de una línea AB al lote actual . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Selección (carga) de una línea AB en un lote . . . . . . . . . . . . . . . . . . . . . . . 142
Registro o grabación de datos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Restablecimiento de la guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Líneas de guía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Distancia entre líneas de guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Cabeceras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Apariencia de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Patrones de guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
AB Recta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Línea A+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Curva Idéntica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Curva Adaptada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Pívot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Cabecera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
FreeForm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Grabación de cobertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
La función Pausar / Reanudar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Suavizamiento de curvas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151


Indice de materias

7 GPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Configuración GPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Calidad de Posición. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Modo Avanzado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Tipo de Antena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Usar satélites SBAS en fijo de posición . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Usar GPS Iono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Filtro OnPath . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Condición Satélite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Estado GPS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Estado de Satélites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Estado DGPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Estado del filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

8 Datos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Módem DCM-300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Contraseñas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Configuración de las correcciones VRS de la pantalla . . . . . . . . . . . . . . . . . . . . . . 162
Establecimiento de las configuraciones VRS . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Programación de Connected Farm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Instalación Inicial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Nombre de Dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Programación Exclusiva del Módem. . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Registro de Red . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Transferencia de datos de Connected Farm . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Exportación de datos de lote usando Connected Farm . . . . . . . . . . . . . . . . . . . . . 169
Recepción de datos de lote a través del servicio Connected Farm . . . . . . . . . . . . . . . 169
Administrar Datos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Limpieza de la memoria interna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

9 Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Unidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Esquema de colores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Huso horario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Vista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Transparencia de las fichas emergentes de Estado. . . . . . . . . . . . . . . . . . . . 176
Luz de fondo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Volumen del altavoz de la pantalla sensible al tacto . . . . . . . . . . . . . . . . . . . 176
Configuración de la barra de luces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Avanzada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177


Indice de materias

Grabación/Carga de configuraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Salida digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Habilitar Config Usuario Avanzada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Salida NMEA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Joystick EZ-Remote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Ayudante de asignación de funciones a los botones del teclado EZ-Remote . . . . . 179
Brillo LED de EZ-Remote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Asignaciones del teclado EZ-Remote . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Operación de EZ-Remote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Desbloquear/Actualizar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Actualización de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Desbloqueo de funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Pantalla CFX-750 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Recalibración de la pantalla sensible al tacto . . . . . . . . . . . . . . . . . . . . . . . . . . 184


Indice de materias


CAPÍTULO

1
Introducción 1

En este manual se describe cómo instalar, y labranza localizada incluyendo el sistema de
configurar y usar la pantalla Trimble CFX-750™, control de insumos para cultivos Field-IQ™ de
versión 2.00. Trimble.
Incluso si ya ha utilizado otros sistemas de
Navegación Global por Satélites (GNSS) o
productos de control de aplicaciones, tales Información relacionada
como el Sistema de Posicionamiento Global
Entre las fuentes de información relacionada se
(GPS) de los Estados Unidos, se recomienda que
incluyen las siguientes:
dedique un tiempo a la lectura de este manual
para familiarizarse con las funciones y • Notas de lanzamiento: estas notas
características particulares de este producto. Si describen las nuevas prestaciones del
no está familiarizado con el GNSS, visite la producto, información no incluida en los
página web de Trimble (www.trimble.com) para manuales y cualquier modificación a los
ver de forma interactiva información sobre mismos. Las notas de lanzamiento están
Trimble y el GNSS. disponibles en www.trimble.com.
• Cursos de capacitación de Trimble:
considere realizar un curso de
Acerca del producto capacitación que le ayudará a usar su
sistema GPS de la forma más eficaz. Para
La CFX-750 es una pantalla sensible al tacto
más información, visite el sitio web de
integrada en la cabina que ofrece funciones
Trimble en
asequibles de guía, piloto automático y
www.trimble.com/training.html.
agricultura de precisión.
La pantalla CFX-750 incluye un receptor GPS
integrado que puede actualizarse para recibir
señales de satélites GLONASS. La pantalla puede
Asistencia técnica
usar además varios componentes para Contacte con el distribuidor si necesita
maximizar su eficacia en las tareas de asistencia técnica.
plantación, pulverización, aplicación de sólidos


1 Introducción


CAPÍTULO

2
Instalación de la pantalla y de la antena 2

En este capítulo: En este capítulo se presenta la pantalla CFX-750
y los componentes del sistema, y se describe
 Componentes del sistema cómo instalar la pantalla y la antena.
 Instalación de la pantalla
 Conexión de la pantalla
 Instalación de la antena


2 Instalación de la pantalla y de la antena

Componentes del sistema

j g

k c
d e

f

i
h

Componente Descripción Número de pieza
c Pantalla CFX-750 94110-00
d Soporte RAM y tornillos 61958
e Guía de referencia rápida 78838-00-ENG
f Disco compacto 78821-02
g Cable de antena GPS 50449
h Cable de alimentación CAN/bus 77282
i Cable de alimentación 67258-01
j Antena AG25 77038
k Placa de montaje de la antena AG25 62034



Instalación de la pantalla
Monte la pantalla CFX-750 en la cabina del vehículo. Al colocar la pantalla, asegúrese de
que:
• esté al alcance del conductor y de que pueda meter y sacar con facilidad la unidad
USB.
• que la pantalla sensible al tacto pueda verse con facilidad pero sin quitar visibilidad al
conductor.
• que no bloquee el paso de entrada o salida de la cabina, ni interfiera con ninguna otra
actividad.
La imagen muestra el ensamblaje de la pantalla:
c
Componente Descripción
c Placa de montaje rómbica
d Soporte RAM
e Soporte de barra

d

e



Para instalar la pantalla:
1. Use los tornillos suministrados para fijar firmemente la placa de montaje rómbica a la
parte posterior de la pantalla:

2. Acople el soporte RAM a la bola de la placa de montaje rómbica:

3. Elija el lugar de la cabina donde quiere instalar la pantalla. Sujete la pantalla en la
ubicación seleccionada y asegúrese de que sea fácilmente accesible desde el asiento
del conductor.
4. Use los bulones provistos para conectar el soporte de barra a la cabina.
5. Conecte el otro extremo del soporte RAM a la bola del soporte de barra y apriete el
tornillo.



Conexión de la pantalla
Los diagramas de este apartado muestran cómo instalar la pantalla CFX-750 como un
sistema autónomo.
Para aprender a conectar la pantalla CFX-750 a otros componentes del sistema, véase la
Guía de cables de la pantalla CFX-750.

Conexión de una pantalla CFX-750 autónoma para recibir correcciones WAAS /
EGNOS / OmniSTAR XP/HP

g
c

f

d

e

Componente Descripción Nº de pieza de
Trimble
d Cable de alimentación CFX-750 77282

e Cable de alimentación básico CFX-750 67258-01

f Cable de 8 m para el conector en ángulo recto TNC/TNC 50449
g Antena AG25 GNSS 77038



Conexión de una pantalla CFX-750 autónoma para recibir correcciones RTK

c
g
i

h
f

d

e
Componente Descripción Nº de pieza de Trimble
Nota – Se requiere contraseña RTK.
d Cable de alimentación CFX-750 77282

e Cable de alimentación básico CFX-750 67258-01

f Cable de 8 m para el conector en ángulo recto TNC/TNC 50449
g Antena Ag25 GNSS 77038

h Cable de antena de 6,6 m y base NMO a TNC 62120
i Kit de antena de radio de 900 MHz 22882-10



Instalación de la antena
Nota – Para minimizar las interferencias con las señales del GPS, asegúrese de que la antena
GPS se encuentre a 1 metro por lo menos de cualquier otra antena (incluida la antena de la
radio). Si se usa el vehículo en un radio de 100 m de cualquier línea eléctrica, antena de radar o
torre celular podrán ocurrir interferencias.
Nota – La antena AG25 tiene imanes integrados para facilitar su instalación. Cuando vaya a
conectar la antena a una superficie no metálica, deberá usar la placa de montaje.
1. Busque el lugar donde montar la antena en la parte delantera del techo del vehículo
de forma que quede centrada de izquierda a derecha.
2. Quite la cubierta protectora de las tiras adhesivas de la placa de montaje.
3. Conecte la placa de montaje al techo del vehículo con las tiras adhesivas. Asegúrese de
que la placa esté centrada en el techo del vehículo.
4. Conecte el cable de antena a la antena.
5. Ponga la antena directamente sobre la placa de montaje. Los tres imanes incorporados
en la parte inferior de la antena la mantendrán fija.
6. Meta el otro extremo del cable de la antena en la cabina.


CAPÍTULO

3
Iniciación 3

En este capítulo: En este capítulo se describe en términos
generales cómo usar la pantalla CFX-750.
 Información básica del sistema
 Ayudante de Iniciación Rápida
 Utilización de los ayudantes de
configuración
 La pantalla de guía
 Utilización del joystick del sistema EZ-
Remote
 Lectura de los patrones de la barra de
luces

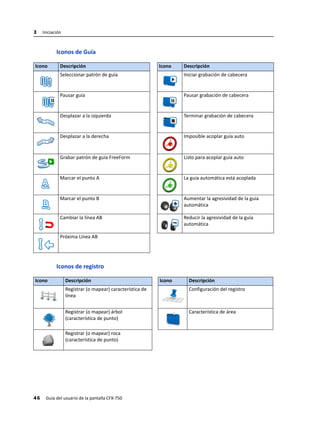

 Iconos de la pantalla


3 Iniciación

Información básica del sistema
El sistema CFX-750 ofrece funciones de guía, dirección y agricultura de precisión. Contiene
una pantalla sensible al tacto para operar el sistema y ver la información de guía. Además,
hay un puerto USB en la pantalla para cargar y almacenar datos de campo.

Vista delantera

e
d

c

Descripción Notas
c Pantalla Para interaccionar con el sistema, toque la pantalla con el dedo.
sensible al Para más información, véase Recalibración de la pantalla sensible al tacto, página 184.
tacto de 8’’
d Altavoz Puede ajustar el volumen del altavoz (o apagarlo).
Para más información, véase Volumen del altavoz de la pantalla sensible al tacto,
página 176.
e Barra de luces Al encenderse los LED muestran la posición del vehículo con respecto a la línea de guía
integrada con prevista.
27 LEDs Para más información, véase Lectura de los patrones de la barra de luces, página 42.

C PRECAUCIÓN – No toque la pantalla con un objeto afilado, tal como un lapicero o un destornillador, ya
que puede dañar su superficie.


Iniciación 3

Vista trasera

k
c

f
d
e
g

h i j

Descripción Notas
c Botón de encendido/apagado Enciende y apaga el monitor.
d Controles de brillo • Para aumentar el brillo de la pantalla, presione d.
y • Para disminuirlo, presione e.
e Nota – Para configurar el brillo de la pantalla, también puede usar las
opciones de Esquema de colores y Luz de fondo. Véase Esquema de
colores, página 175, y Luz de fondo, página 176.
f Puerto USB Puede conectar un lápiz de memoria USB a la pantalla para transferir
datos entre la pantalla y la unidad USB. Para más información, véase
Puerto USB, página 31.
g Conector GPS Conecta el cable GPS (N/P 50449) a la pantalla.
h Puerto A Conecta dispositivos externos a la pantalla.
i Puerto de alimentación Conecta el cable de alimentación (N/P 67258) a la pantalla.
j Puerto B Conecta dispositivos externos a la pantalla.
k Panel de acceso de la radio Si ha comprado el módulo RTK opcional, instálelo aquí. Para más
información, véanse las instrucciones de instalación provistas con el
módulo de radio.


3 Iniciación

Limpieza de la pantalla sensible al tacto
Para limpiar la pantalla CFX-750 use lo siguiente:
• Limpiacristales sin amoniaco
Nota – No aplique el limpiacristales directamente a la pantalla sensible al tacto.
• Toallita de algodón suave sin pelusa
• Alcohol isopropílico al 50%
1. Aplique una pequeña cantidad de limpiacristales a la toallita y frote suavemente la
pantalla sensible al tacto.
2. Para limpiar manchas, use una toallita de algodón humedecida con alcohol
isopropílico al 50%.

B Sugerencia – Limpie la pantalla cuando esté apagada. Es más fácil ver la suciedad y las
huellas dactilares cuando la pantalla está oscura.

Encendido
Para encender la pantalla, presione el botón de encendido/apagado en la parte posterior
de la pantalla. Transcurridos unos momentos, aparecerá la pantalla de Bienvenida:


Iniciación 3

La primera vez que enciende la pantalla CFX-750, aparecen los siguientes Ayudantes por
turno:
• El Ayudante de calibración de la pantalla sensible al tacto:

• Debe calibrar la pantalla sensible al tacto antes de poder usarla; para ello, siga las
instrucciones de la pantalla.
• El Ayudante de Iniciación Rápida. Para configurar su sistema correctamente, asegúrese
de ejecutar el Ayudante por completo. Véase Ayudante de Iniciación Rápida,
página 32.

Apagado
Para apagar la pantalla CFX-750, presione el botón de encendido/apagado durante tres
segundos. Mientras lo mantiene presionado, aparece la pantalla Apagado en Curso:

Nota – Para cancelar el proceso de apagado, suelte el botón de encendido/apagado antes
de que pasen tres segundos.

Restablecimiento de la pantalla
Ocasionalmente, puede necesitar restablecer las configuraciones de la pantalla. Esto puede
hacerse de dos maneras:


3 Iniciación

• Restablecimiento en caliente: Esto reconfigura el sistema con los valores
preestablecidos de fábrica. Todos los datos de campo que se hayan guardado se
mantendrán intactos.
• Restablecimiento en frío: Esto reconfigura el sistema con los valores preestablecidos
de fábrica y elimina todos los datos guardados incluidos los datos de campo.
Nota – No realice un restablecimiento en frío a no ser que sea absolutamente necesario o se
lo pida el personal de soporte técnico.

Restablecimiento en caliente
1. Apague la pantalla y vuelva a encenderla.
2. Espere hasta que la barra de estado en la parte inferior de la segunda pantalla de inicio
esté a algo más de la mitad:

3. Presione a la vez el botón de encendido/apagado y el botón de control de brillo
superior:

4. Mantenga presionados los botones hasta que la pantalla emita un bip.

Restablecimiento en frío
esté a algo más de la mitad:

3. Presione a la vez el botón de encendido/apagado y los dos botones de control de
brillo:


Iniciación 3

4. Mantenga presionados los botones hasta que la pantalla emita un bip.

Puerto USB
El puerto USB está en la parte posterior de la pantalla. Vea Vista trasera, página 27. Use el
puerto USB para manejar sus datos en la unidad USB.

Unidades USB compatibles
Puede usar las siguientes unidades USB con la pantalla CFX-750:

• Adaptador A-Data micro SDHC/SD/USB • ADATA Classic C801 8GB
• Digital Concepts USB a PC Reader • Adaptador Generic USB - uDHC con
tarjeta Transcend 8GB microSDHC
• Kingston Data Traveler 8 GB • Kingston Data Traveler 101
• Lexar Firefly 1 GB • Lexar JumpDrive TwistTurn
• Lexar Secure II Plus • PNY Attache
• PNY Micro Swivel Attache 4GB • PNY Mini Attache 4 GB
• PNY Mini Attache 8 GB • SanDisk Cruzer
• SanDisk Cruzer Gator 4GB • SanDisk Cruzer Micro 1GB
• Toshiba TransMemory U2M-004GTA • Transcend JetFlash
4GB

Inserción de una unidad USB
1. Gire la pantalla para poder verla por detrás.
2. Inserte la unidad USB en el puerto USB. Cuando la unidad USB esté bien metida,
aparecerá el icono USB en la pantalla de guía:

El color del icono USB indica el estado actual de la unidad USB:


3 Iniciación

– Verde: la unidad USB está conectada.
– Amarillo: la unidad USB está conectándose.
– Rojo: se ha perdido la conexión con la unidad USB.

Para sacar la unidad USB

C PRECAUCIÓN – No saque la unidad USB del puerto mientras la pantalla esté escribiendo o leyendo de
ella. Si lo hace, se dañarán los datos.

1. Gire la pantalla para poder verla por detrás.
2. Saque la unidad USB del puerto USB.

Toma de una instántanea de pantalla
Ocasionalmente puede querer tomar una instantánea de la pantalla sensible al tacto, por
ejemplo para suministrar información en la resolución de problemas. Al hacerlo, la pantalla
guarda un archivo .png en el directorio raíz de la unidad USB.
Nota – Esto sólo puede hacerse cuando se ha insertado una unidad USB en el sistema.
Para tomar una instantánea:
1. Presione a la vez los dos botones de control de brillo:

2. Mantenga los botones presionados hasta que se ilumine de forma intermitente la
pantalla sensible al tacto.

C PRECAUCIÓN – No saque la unidad USB del puerto mientras la pantalla esté escribiendo o leyendo de
ella. Si lo hace, se dañarán los datos.

Ayudante de Iniciación Rápida
El Ayudante de Iniciación Rápida le permite establecer las configuraciones importantes
antes de empezar a usar el sistema. La primera vez que enciende la pantalla, el Ayudante
aparece automáticamente. Asegúrese de ejecutar todos los pasos del Ayudante la primera
vez que encienda la pantalla.


Iniciación 3

Al ejecutar el Ayudante, puede optar entre mostrarlo u ocultarlo cada vez que se enciende
la pantalla. En este último caso, cuando se vuelva a encender la unidad aparecerá
automáticamente la pantalla de guía. No obstante, puede acceder al Ayudante en el futuro
haciendo lo siguiente:
1. Toque y luego toque .
2. Toque Ayudante de Iniciación Rápida. Aparece la pantalla de Bienvenida.
3. Toque . Aparecerá la primera página del Ayudante de Iniciación Rápida:

4. Para configurar el sistema, complete todas las páginas del Ayudante. Vea el siguiente
apartado.

Utilización de los ayudantes de configuración
La pantalla CFX-750 contiene varios ayudantes que le guían en el proceso de configuración
del sistema. La siguiente tabla describe cómo usar los ayudantes para introducir las
configuraciones del sistema.

Para ... Toque ...
Seleccionar la configuración que El campo que muestre el valor que corresponda. Al seleccionarlo, el
necesite color del campo cambia de gris a verde.
Ingresar los números que
correspondan


3 Iniciación

Para ... Toque ...
Ingresar texto

Aceptar su elección y proceder a la
siguiente pantalla

Aceptar su selección y salir de la
pantalla

Navegar al Ayudante

Ir a la página anterior

Salir del ayudante
Nota – Cuando salga del Ayudante,
el sistema guardará las
configuraciones que usted ha
seleccionado; para las
configuraciones que aún no ha
ingresado, el sistema usará los
valores de la configuración anterior.
Acceder a la pantalla de ayuda


Iniciación 3

La pantalla de guía

La pantalla de guía muestra una combinación de texto e iconos que ofrecen información
para la operación y acceso a las diversas funciones del sistema. La disponibilidad del texto y
los iconos depende de cómo se ha configurado el sistema. Por ejemplo, algunos iconos no
están disponibles si no se usa un piloto automático.
Para activar un icono, tóquelo con su dedo. Si la pantalla no responde cuando usted lo
toque, véase Recalibración de la pantalla sensible al tacto, página 184.
En los siguientes apartados se describen los iconos que pueden mostrarse en la pantalla de
guía.

Estado
Toque para desplazarse entre varias pantallas desplegables que describen las diversas
configuraciones del sistema:

Para ocultar las pantallas desplegables, continúe presionando hasta que desaparezcan.


3 Iniciación

Configuraciones

Toque para abrir la pantalla Config:

Use la pantalla Config. para ajustar las configuraciones del sistema, y ver el estado de:

Configuración Para más información, véase ...
Vehículo Capítulo 4, Vehículo, página 47
Implemento Capítulo 5, Controlador de aplicación del implemento, página 73
Guía Capítulo 6, Registro y Guía, página 133
GPS Capítulo 7, GPS, página 153
Datos Capítulo 8, Datos, página 159
Sistema Capítulo 9, Sistema, página 173


Iniciación 3

Vista
Las opciones de Vista en la pantalla de guía son:
• Acercar Vista
• Alejar Vista
• Cambiar Vista - esto conmuta entre los iconos de vista por arriba y vista por detrás.
• Modo Panorámica
Para:
• cambiar la vista, toque y seleccione la opción deseada.
• salir de una vista y volver a la pantalla de guía, toque .
Para aprender a cambiar las configuraciones de la vista, véase Vista, página 175.

Para alejar o acercar la vista
Para acercarse o alejarse en la pantalla de guía, toque o .

Modos de vista
Hay dos modos de vista: Vista por arriba y Vista por detrás.
Por defecto, la vista conmuta entre Por arriba y Por detrás cuando el usuario se acerca a la
línea AB.
Para acceder a la Vista por arriba, toque .


3 Iniciación

Para acceder a la Vista por detrás, toque .

Iconos expandidos
La pantalla de guía cuenta con otros iconos que están ocultos en la vista predeterminada.
Para ver u ocultar estos iconos, toque o .
En las siguientes imágenes puede verse cómo se muestran estos iconos en la pantalla de
guía cuando están visibles (expandidos) u ocultos (contraidos):

Expandidos Contraidos

Icono de Acceso Rápido
Puede usar el icono de acceso rápido para ajustar rápidamente las
configuraciones comunes.
Los elementos que se muestran en el menú de Acceso Rápido variarán en
función de las aplicaciones que esté ejecutando en ese momento.
En los siguientes apartados se describen los elementos que pueden
aparecer.


Iniciación 3

Nota – El icono de Acceso Rápido sólo aparece cuando se usa el sistema Field-IQ o un
controlador de dosis variable.

Programación del brazo de aplicación del implemento
Use esta opción para ver y ajustar las siguientes configuraciones:

Valor... Notas ...
Ancho del Ingrese el ancho del implemento actual. La pantalla usa este valor para
implemento calcular automáticamente el espaciamiento de la pasada.
Ingrese un ancho entre 0,30 y 99,99 metros.
Límites Véase Configuración de Límite, página 138.
Número de secciones Ingrese el número de secciones del implemento que quiere controlar.
Ingrese un número entre 1 y 10.

Llenado

Configuración ... Notas ...
Volumen Actual Establece el volumen actual del tanque o bandeja.
Método de Llenado Seleccione una de las siguientes opciones:
• Llenar (o Llenado Total): para llenar el tanque o bandeja
completamente.
• Llenado Parcial: para agregar una cantidad especificada al
tanque o bandeja cuando seleccione Llenar Parcialmente
Ahora en la pantalla Llenar (o Llenado Total).
Llenar Ahora / Llenar Use esta opción para llenar el tanque o la bandeja.
Parcialmente Ahora


3 Iniciación

Programar Conmutación Secciones

Superposición de Controla la cantidad de superposición entre la activación y
activación/desactivación desactivación de la cobertura en una sección determinada.
de cobertura Ingrese un porcentage entre 1 y 99%.
Para:
• Encimar Más (Menos Espacios sin Trabajar): Establezca el valor
en un porcentaje alto cuando sea esencial conseguir una
cobertura total. El sistema cerrará las secciones cuando se haya
cubierto un porcentaje alto en una zona ya cubierta. Esto puede
hacer que se aplique por duplicado en algunas zonas. Las
secciones volverán a abrirse en cuanto se pase de una zona
cubierta a una no cubierta.
• Encimar Menos: Establezca el valor en un porcentaje bajo cuando
necesite ahorrar producto. El sistema cerrará las secciones en
cuanto se llegue a una zona cubierta, por este motivo pueden
dejarse zonas sin trabajar. Las secciones volverán a abrirse cuando
salgan de la zona aplicada y se pase a una zona no cubierta.
Método de Llenado Elija una de las siguientes opciones:
• Llenar (o Llenado Total): para llenar el tanque o bandeja
completamente.
• Llenado Parcial: para agregar una cantidad especificada al tanque
o bandeja cuando seleccione Llenar Parcialmente Ahora en la
pantalla Llenar (o Llenado Total).
Llenar Ahora / Llenar Use esta opción para llenar el tanque o la bandeja.
Parcialmente Ahora

Superposición Apertura/Cierre en Límite
Use esta opción para controlar la cantidad de superposición en un límite antes de que el
sistema cierre la sección del implemento. Ingrese un porcentaje entre 1 y 99%.
Nota – Esta configuración sólo funciona cuando el implemento esté sobre una cabecera, o
un límite de pívot o una zona de exclusión.
Para:
• Encimar Más: Establezca el valor en un porcentaje alto cuando sea aceptable aplicar
fuera del límite.
• Encimar Menos: Establezca el valor en un porcentaje bajo cuando no quiera aplicar
fuera del límite. Si la configuración es muy baja es probable que se dejen zonas sin
trabajar.


Iniciación 3

Demora en apertura/cierre de válvula
Esta opción le permite ajustar la cantidad de tiempo que se necesita para abrir o cerrar las
válvulas tomando en cuenta las demoras del hardware.
Para usar esta opción:
1. Mida el tiempo (en segundos) que el sistema tarda en alcanzar la dosis correcta
después de haberlo apagado o encendido.
2. Ingrese un tiempo entre 0,0 - 10,0 segundos.

Superposición Intencional
Puede usar esta opción para asegurarse de no dejar ninguna zona sin trabajar, es decir sin
aplicar o no cubierta, cuando se pase a una zona no cubierta o se salga de una zona
cubierta.

Use esta opción ... Para establecer la distancia que quiere recorrer antes de...
Distancia de salir de una zona cubierta y encender el implemento
Apertura
Distancia de Cierre entrar a una zona cubierta y apagar el implemento

Dosis Deseada
Use esta opción para establecer la dosis de aplicación deseada (la cantidad de producto
que quiere aplicar). Ingrese un número entre 1.333 y 41.333.

Agresividad de la válvula
Cuando se utilice un piloto automático, tal como un EZ-Steer® o un Autopilot™, podrá usar
esta opción para ajustar la forma en que el sistema responde a los cambios de dirección.
Considérese lo siguiente:
• Un valor alto alinea el vehículo rápidamente pero puede causar fuertes oscilaciones.
• Un valor bajo tarda más en alinear el vehículo, pero puede evitar desviaciones.
Ingrese un valor entre 50 y 150%.

El icono Lote
En la pantalla de guía, toque para crear un nuevo lote o seleccionar uno existente.
Véase Capítulo 6, Registro y Guía.


3 Iniciación

El icono Guía
En la pantalla de guía, toque para desplazarse, cambiar o reanudar una línea de línea de
guía rápidamente:

El icono Registrar
En la pantalla de guía, toque para agregar o borrar rápidamente
las características siguientes:
• roca
• línea
• árbol
• área
• maleza
• exclusión

El icono Piloto Automático
En la pantalla de guía, toque para ajustar rápidamente la configuración de agresividad
del sistema EZ-Steer o Autopilot:

Lectura de los patrones de la barra de luces
Cuando están encendidos, los indicadores LED muestran la posición de su vehículo con
relación a la línea de guía intencionada. A medida que cambia la posición del vehículo con
respecto a la línea de guía, los LED se mueven hacia la izquierda o hacia la derecha.
Use la barra de luces para obtener una guía precisa cuando:


Iniciación 3

• ha establecido un desplazamiento o desviación del implemento
• quiera ajustar con precisión la guía en pasadas rectas
Los LED de la barra de luces integrada muestran la posición del vehículo con relación a la
línea de guía:
• Cuando el vehículo esté en la línea de guía, los tres LED centrales se pondrán verdes.
• A medida que el vehículo se desvía de la línea de guía, los LEDs encendidos se mueven
hacia la izquierda o hacia la derecha y se ponen rojos. Tenga en cuenta que el patrón
LED que se muestra tiene un significado diferente según el modo LED principal de la
barra de luces. Para más información, véanse la tabla de abajo y Configuración de la
barra de luces, página 176.

Este patrón LED ... Indica que el vehículo ...
está directamente sobre la línea de guía.

se ha desviado de la línea de guía. Para este
patrón, si el modo LED principal de la barra de
luces está configurado en:
• Seguir: el vehículo se ha desviado a la
izquierda.
• Centrar: el vehículo se ha desviado a la
derecha.
se ha desviado de la línea de guía. Para este
patrón, si el modo LED principal de la barra de
luces está configurado en:
• Seguir: el vehículo se ha desviado a la
derecha.
• Centrar: el vehículo se ha desviado a la
izquierda.

Utilización del joystick del sistema EZ-Remote
Alternativamente, puede usar la palanca de mano o joystick del sistema EZ-Remote para
controlar la pantalla CFX-750. El joystick tiene diez botones LED: seis tienen funciones
preestablecidas; pero usted puede asignar una de las siguientes funciones a cada uno de
los otros cuatro:
• Registrar (o mapear) una roca, árbol o maleza
• Empezar o terminar una línea
• Empezar o terminar un área
• Empezar o terminar una zona de exclusión
• Activar o desactivar la cobertura
• Controlar la cámara A o la cámara B


3 Iniciación

• Mostrar una vista del mapa por detrás
• Mostrar una vista del mapa por arriba
• Acercar o alejar la vista
• Mostrar estado
Para aprender a asignar funciones a estos botones programables, véase Joystick EZ-
Remote, página 179.

Iconos de la pantalla
En las tablas de este apartado se describen todos los iconos disponibles en la pantalla
CFX-750.
Nota – Los iconos sólo aparecen cuando son aplicables. No están visibles todo el tiempo.
Para activar un icono, tóquelo con el dedo. Si la pantalla no responde al tocarlo, véase
Recalibración de la pantalla sensible al tacto, página 184.

Iconos del sistema

Icono Descripción Icono Descripción
Programar el sistema y la pantalla Menú

Programar Autopilot Configurar

Programar GPS/GLONASS Estado

Configuración de datos Ayudante de programación

Ayuda Editar elementos

Parámetros / Configuración Borrar

Siguiente página (Próxima) Cancelar cambios

Página anterior (Atrás) Aceptar / guardar cambios


Iniciación 3

Iconos de Información

Instalación completa Alerta general

Advertencia grave Información

Iconos de Vista

Activar entrada de video externa Vista Panorámica

Video externo en pantalla completa Acercar vista

Ejecutar vista por detrás Alejar vista

Ejecutar vista por arriba

Iconos de Aplicación

Control de secciones manual Deshabilitar control de secciones

Control de secciones automático Habilitar grabación de cobertura

Dosis deseada Deshabilitar grabación de cobertura


3 Iniciación

Iconos de Guía

Seleccionar patrón de guía Iniciar grabación de cabecera

Pausar guía Pausar grabación de cabecera

Desplazar a la izquierda Terminar grabación de cabecera

Desplazar a la derecha Imposible acoplar guía auto

Grabar patrón de guía FreeForm Listo para acoplar guía auto

Marcar el punto A La guía automática está acoplada

Marcar el punto B Aumentar la agresividad de la guía
automática

Cambiar la línea AB Reducir la agresividad de la guía
automática

Próxima Línea AB

Iconos de registro

Registrar (o mapear) característica de Configuración del registro
línea

Registrar (o mapear) árbol Característica de área
(característica de punto)

Registrar (o mapear) roca
(característica de punto)


CAPÍTULO

4
Vehículo 4

En este capítulo: En este capítulo se describe cómo configurar su
piloto automático o sistema de dirección
 Introducción asistida para usarlo con la pantalla CFX-750.
 El sistema de piloto automático EZ-Steer
 El sistema de piloto automático EZ-Pilot
 El sistema de piloto automático Autopilot


4 Vehículo

Introducción
Para asegurar el rendimiento correcto de su piloto automático, debe calibrarlo
correctamente. Antes de calibrarlo, haga lo siguiente:
• Asegúrese de que el aceite hidráulico del vehículo esté a la temperatura de
funcionamiento. Consulte la documentación del vehículo.
• Asegúrese de la presión de los neumáticos sea correcta.
• Complete la configuración GPS de la pantalla CFX-750. Para más información, véase
Capítulo 7, GPS.
Cuando calibre su piloto automático, preste atención a lo siguiente:
• Elija un lote que tenga una superficie lo más suave posible y realice la calibración con
la velocidad de operación normal del vehículo.
• Para un aplicador de alto alcance, realice la calibración inicial sin implemento (o con
los brazos de aplicación doblados). Una vez completada la calibración inicial, podrá
ajustar con precisión las configuraciones con el implemento o los brazos desplegados.
El proceso de calibración requiere una línea AB recta. Si no crea esta línea antes de
empezar a calibrar, el sistema le pedirá que abra un lote y que la cree.
Para acceder al piloto automático:
1. En la pantalla de guía, toque y luego toque Vehículo.
2. Toque Piloto Automático:


Vehículo 4

El sistema de piloto automático EZ-Steer
El sistema de piloto automático EZ-Steer funciona con el receptor GPS interno de la
pantalla CFX-750 para proporcionar guía al vehículo. Para ello, el usuario debe completar la
configuración GPS antes de calibrar o ejecutar el sistema EZ-Steer. Véase Capítulo 7, GPS.

Programación
Para ver y ajustar las configuraciones del sistema EZ-Steer:
2. Toque Piloto Automático y luego Programar EZ-Steer:

Nota – Si no se muestra el botón de Programar EZ-Steer, toque Sistema de Piloto Automático y
seleccione EZ-Steer para su controlador.
La pantalla Programar EZ-Steer contiene las siguientes opciones:
• Opciones de Acoplamiento
• Programar Vehículo
• Agresividad
• Demo EZ-Steer
• Ayudante de Calibración EZ-Steer
En los siguientes apartados se describen todas estas opciones.


4 Vehículo

Opciones de Acoplamiento
Use esta opción para ver y ajustar las configuraciones abajo descritas:
Velocidad Ingrese la velocidad mínima y máxima a las que va a desacoplarse el
Mínima/Máxima sistema EZ-Steer:
• Mínima: entre 1,0 y 15,9 mph
(1,6 y 25,5 kph).
• Máxima: entre 1,0 y 18,0 mph
(1,6 y 28,8 kph).
Ángulo Máximo El sistema EZ-Steer no va a engancharse cuando el vehículo se dirija
hacia la línea de guía a un ángulo mayor que el ángulo máximo.
Ingrese un ángulo entre 5 y 45 grados.
Distancia de Distancia de Acople: El sistema no se acoplará cuando el vehículo se
Acople/Desacople haya desviado más allá del valor especificado en el campo Distancia
de Acople. Ingrese una distancia entre 0' 5" y 27' 0" (0,2 y 8,2 m).
Distancia de Desacople: El sistema se desacoplará automáticamente
cuando el vehículo se haya desviado más allá de lo especificado en el
campo Distancia de Desacople. Ingrese una distancia entre 0' 6" y
27' 00" (0,2 m y 8,2 m).
Sensibilidad de Controla la fuerza necesaria para desacoplar el sistema. Ingrese un
Desacople incremento entre 1-100%.
Interruptor Externo Habilita o deshabilita funciones de seguridad adicionales.
Tiempo de Espera del Ingrese un tiempo entre 1 y 60 minutos.
Interruptor Excedido

Programar Vehículo
Tipo de Vehículo Ingrese el tipo de vehículo en el que va a instalar el sistema EZ-Steer.
Distancia Entre Ejes Véase Ingreso de las medidas del vehículo, página 52.
Altura de Antena Véase Ingreso de las medidas del vehículo, página 52.
Distancia Antena/Eje Véase Ingreso de las medidas del vehículo, página 52.
Ángulo por Giro Ajusta el ángulo con el que giran los neumáticos durante una rotación
completa del volante.
Ingrese un ángulo entre 2 y149 grados.
Juego Libre Ajuste este valor si el vehículo se desvía constantemente hacia la
Derecha/Izquierda derecha o hacia la izquierda de la línea de guía.
Ingrese un valor entre 0 y 12" (0 y 30,48 cm).
Velocidad Motor Controla la velocidad del motor EZ-Steer.
Dirección del Motor en Seleccione Sí o No.
Reversa


Vehículo 4

Demora Activación del Toma en cuenta el retardo de tiempo entre el momento en que se
Aplicador gira el volante y el momento en que gira el vehículo. Ingrese un valor
entre 0,1 y 1,5.
Demora Activación de la Toma en cuenta el retardo de tiempo entre el momento en que se
Segadora gira el volante y el momento en que gira el vehículo. Ingrese un valor
entre 0,1 y 1,5.

Agresividad

Configuración... Notas ...
Agresividad en la Línea Controla la agresividad del sistema EZ-Steer al corregir la
desviación con respecto a la línea de guía.
Agresividad de Aproximación Controla la rapidez con la que el sistema EZ-Steer dirige el
vehículo hacia la línea de guía.

Demo EZ-Steer
Use esta opción para acceder al Modo Demo del EZ-Steer.
Este modo es útil para practicar la definición de lotes, la grabación de cobertura y la
dirección asistida. El Modo Demo del EZ-Steer requiere un controlador, un motor y un
simulador estático EZ-Steer (N/P 54836-00).

Ayudante de Calibración EZ-Steer
El Ayudante de Calibración de EZ-Steer le guía por el proceso de calibración del sistema EZ-
Steer.

Calibración
Antes de empezar a usar pantalla debe calibrar el sistema EZ-Steer. Para ello, complete el
Ayudante de Iniciación Rápida (véase Ayudante de Iniciación Rápida, página 32) que
aparece la primera vez que usa la pantalla.
Nota – Debe estar conectado a un GPS.
Para calibrar el sistema EZ-Steer más tarde, complete el siguiente proceso:


4 Vehículo

2. Toque Piloto Automático y entonces toque Programar EZ-Steer:

Nota – Si el botón de Programación de EZ-Steer no aparece, toque Sistema de Piloto
Automático y seleccione EZ-Steer para su controlador.
3. En la pantalla Programar EZ-Steer, toque Ayudante de Calibración EZ-Steer.
El Ayudante le guía por los siguientes procesos:
– Introducción de las medidas del vehículo
– Calibración del rolido T2®
– Calibración de EZ-Steer

Ingreso de las medidas del vehículo
Para conseguir una guía óptima, debe tomar medidas precisas del vehículo e ingresarlas en
la pantalla.
Nota – No ingrese los números de calibración de los sistemas EZ-Guide® Plus ni Steer® T2. Esto
puede ocasionar un mal control del vehículo, incluyendo volantazos y/o fuertes oscilaciones.
Para facilitar el proceso de calibración, puede querer tomar las medidas del vehículo y
anotarlas para introducirlas más adelante.
Los métodos de toma de medidas del vehículo se describen abajo; para informarse sobre
medidas del implemento, véase Opciones de Programación del Implemento, página 139.
Antes de tomar medidas, posicione su vehículo tal como se indica:
1. Estacione el vehículo en terreno nivelado.
2. Asegúrese de que el vehículo esté recto, con el eje del cuerpo paralelo a las ruedas.


Vehículo 4

3. Tome las medidas del vehículo:
Para tomar esta Mida desde...
medida ...
Distancia Entre Ejes el centro (el eje) de la rueda delantera al centro de la rueda trasera.
Tenga en cuenta que la medida de la Distancia Entre Ejes de:
• Vehículos con orugas, es exactamente la mitad de la longitud de
la oruga.
• Vehículos articulados 4WD, es la mitad de la distancia entre el
centro de las ruedas delantera y trasera.
Altura de Antena el piso a la parte superior de la antena GPS.

Distancia Antena / centro (el eje) de la rueda delantera o trasera a la parte superior de
Eje la antena GPS.
Nota – Asegúrese de tomar esta medida con la mayor precisión
posible (dentro de los 7,6 cm o 3 pulgadas) ya que una distancia
incorrecta puede degradar el rendimiento de la dirección.
Tome la medida desde la antena al punto correcto de su vehículo,
tal y como se indica:
• Eje trasero:
- Tractor MFWD
- Aplicador
- Floater
- Camión
• Eje delantero:
- Tractor 4WD
- Cosechadora
• Centro Orugas:
- Tractor con orugas
Si la antena está:
• por delante del eje, ingrese una distancia Adelante
• por detrás del eje, ingrese una distancia Atrás

Calibración de rolido T2
La calibración del sensor de rolido T2 permite que la pantalla calibre la compensación de
terreno del controlador EZ-Steer. Este paso requiere que el usuario:
• Ingrese un valor preciso para la orientación del controlador.
• Estacione el vehículo y marque el interior de ambos juegos de ruedas.
• Permanezca estacionario mientras el sistema calcula la desviación de rolido. Toma
aproximadamente 20 segundos.
• Gire el vehículo y se asegure de que las ruedas estén sobre las posiciones marcadas en
el paso anterior.
• Permanezca estacionario mientras el sistema calcula la desviación de rolido. Toma
aproximadamente 20 segundos.


4 Vehículo

Calibración del EZ-Steer
En este paso debe manejar y acoplar en una línea AB recta en un campo desocupado:
1. Empiece a manejar y toque .
2. Conduzca unos 49 metros y toque .
Una serie de pantallas de calibración le permitirán ajustar todas las configuraciones que
necesite.

Operación
Debe calibrar y programar el sistema EZ-Steer antes de la operación.

Acoplamiento del sistema
Antes de acoplar el sistema EZ-Steer, deberá:
• abrir un lote en la pantalla de guía
• definir una línea AB
• posicionar el vehículo dentro de los límites de acople configurados
Para acoplar el sistema:
1. Apunte la parte delantera del vehículo hacia la línea de guía y maneje a velocidad de
operación normal.
2. Haga uno de lo siguiente:
– En la pantalla de guía, toque .
– Presione el interruptor de pedal opcional de acople remoto.

Desacople del sistema
El sistema EZ-Steer se desacopla automáticamente cuando ocurre uno de lo siguiente:
• El vehículo se sale de los límites de acople configurados.
• El usuario pausa el sistema.
• Se pierden posiciones GPS.
• El usuario toca el botón Acoplar en la pantalla de guía.
El sistema EZ-Steer puede desacoplarse manualmente girando el volante (esto se impone al
motor eléctrico). Verifique esta configuración antes de empezar a usar el sistema. Para ello
acóplelo en una línea y gire el volante hasta desacoplar el sistema. Para ajustar la cantidad
de fuerza requerida para desacoplar el sistema, cambie la Sensibilidad de Desacople en la
pantalla Opciones de Acoplamiento.


Vehículo 4

Estado de los indicadores de acoplamiento

Estado del acoplamiento Color del icono
Listo para acoplar

Acoplado

Imposible acoplar

Precisión de dirección automática curva en cabeceras
Es posible acoplar el sistema EZ-Steer en cabeceras con esquinas muy cerradas en el
extremo del lote. Sin embargo, es probable que el sistema EZ-Steer no pueda conducir
alrededor de estas curvas tan cerradas. Use uno de los métodos siguientes para compensar:
• Conduzca el vehículo manualmente alrededor de la esquina. Una vez pasada, vuelva a
acoplar el sistema EZ-Steer.
• En la pantalla Opciones de Acoplamiento, aumente la Distancia de Desacople.

Rendimiento específico del vehículo
Antes de usar el sistema EZ-Steer, considere las siguientes sugerencias para mejorar el
rendimiento.

Tipo de vehículo Sugerencia de rendimiento
Tractor 2WD Con tractores que tengan SuperSteer (por ejemplo, New Holland TG), para obtener
el mejor rendimiento cuando el eje delantero del tractor sea SuperSteer:
• Reduzca el valor de agresividad en la línea.
• Alinee el vehículo próximo a la pasada y asegúrese de que las ruedas delanteras
estén rectas antes de acoplar el sistema EZ-Steer.
• Para suavizar el rendimiento cuando el vehículo tire de un implemento sobre
terreno labrado, habilite la función de bloqueo diferencial. Esto evita que la
máquina de tirones fuertes hacia la izquierda o hacia la derecha. Si va a calibrar
una superficie dura, apague dicha función.
Tractor 4WD El sistema EZ-Steer puede ser instalado en tractores Case IH STX con Accusteer. Para
un rendimiento óptimo, deshabilite Accusteer usando el interruptor de la cabina
(cuando sea posible).


4 Vehículo

Tipo de vehículo Sugerencia de rendimiento
Aplicador • Es común que estos vehículos tengan una reacción lenta. Para compensar por
ello, use una configuración de agresividad alta.
• Si experimenta oscilaciones grandes y lentas, aumente la agresividad.
• Cuando configure el sistema en un aplicador, la configuración de demora de
reacción estará disponible en la pantalla Programar Vehículo.
• La dirección de algunos aplicadores reacciona con lentitud después de que el
conductor gire el volante. El sistema usa la configuración de demora de reacción
para compensar por ello y asegurar que las correcciones de dirección tengan
lugar en el punto correcto.
Segadora • Cuando configure el sistema en una segadora, la configuración de demora de
• La dirección de algunas segadoras reacciona con lentitud después de que el
• Para mejorar el rendimiento de su segadora, ajuste la configuración de demora
de reacción un poquito (0,1 segundos) por vez. Pruebe el resultado después de
cada ajuste.

Después de usar el sistema EZ-Steer
• Cuando no esté usando el sistema EZ-Steer, separe el motor EZ-Steer del volante.
• Antes de salir del vehículo apague el interruptor de alimentación del sistema EZ-Steer
o desconecte el enchufe de alimentación.

El sistema de piloto automático EZ-Pilot
El sistema de piloto automático EZ-Pilot ™ funciona con el receptor GPS interno de la
pantalla CFX-750 para proporcionar guía al vehículo. Para ello, el usuario debe completar la
configuración GPS antes de calibrar o ejecutar el sistema EZ-Pilot. Véase Capítulo 7, GPS.

Programación
Para ver y ajustar las configuraciones del sistema EZ-Pilot:


Vehículo 4

2. Toque Piloto Automático y luego Programar EZ-Pilot:

Nota – Si no se muestra el botón de Programación de EZ-Pilot toque Sistema de Piloto
Automático y seleccione EZ-Pilot para su controlador.
La pantalla Programar EZ-Pilot contiene las siguientes opciones:
• Opciones de Acoplamiento
• Programar Vehículo
• Agresividad
• Menú Calibración del Vehículo
En los siguientes apartados se describen todas estas opciones.

Opciones de Acoplamiento

Velocidad Ingrese la velocidad mínima y máxima a las que va a desacoplarse el sistema EZ-Pilot:
Mínima/Máxima • Mínima: entre 1,0 y 15,9 mph (1,6 y 25,5 kph).
• Máxima: entre 1,0 y 18,0 mph (1,6 y 28,8 kph).
Ángulo Máximo El sistema EZ-Pilot no va a engancharse cuando el vehículo se dirija hacia la línea de
guía a un ángulo mayor que el ángulo máximo.
Ingrese un ángulo entre 5 y 45 grados.
Distancia de Distancia de Acople: El sistema no se acoplará cuando el vehículo se haya desviado
Acople/Desacople más allá del valor especificado en el campo Distancia de Acople. Ingrese una distancia
entre 0' 5" y 27' 0" (0,2 y 8,2 m).
Distancia de Desacople: El sistema se desacoplará automáticamente cuando el
vehículo se haya desviado más allá de lo especificado en el campo Distancia de
Desacople. Ingrese una distancia entre 0' 6" y 27' 00" (0,2 m y 8,2 m).
Sensibilidad de Controla la fuerza necesaria para desacoplar el sistema. Ingrese un incremento entre
Desacople 1-100%.
Tiempo de espera Ingrese un tiempo entre 1 y 60 minutos.
del operador


4 Vehículo

Programar Vehículo

Tipo de Vehículo Ingrese el tipo de vehículo en el que va a instalar el sistema EZ-Pilot.
Distancia Entre Ejes Véase Ingreso de las medidas del vehículo, página 59.
Altura de Antena
Distancia Antena/Eje
Juego Libre Si el vehículo se desvía constantemente de la línea de guía.
Derecha/Izquierda • Si se desvía hacia la izquierda, aumente el juego libre hacia la derecha.
• Si se desvía hacia la derecha, aumente el juego libre hacia la izquierda.
Velocidad Motor Controla la velocidad del motor EZ-Pilot.

Agresividad

Agresividad en la Línea Controla la agresividad del sistema EZ-Pilot al corregir la desviación con respecto
a la línea de guía.
Agresividad de Controla la rapidez con la que el sistema EZ-Pilot dirige el vehículo hacia la línea
Aproximación de guía.

Menú Calibración del Vehículo
Véase Calibración del Ángulo por Giro, página 61.

Calibración
Antes de empezar a usar pantalla debe calibrar el sistema EZ-Pilot. Para ello, complete el
Ayudante de Iniciación Rápida (véase Ayudante de Iniciación Rápida, página 32) que
aparece la primera vez que usa la pantalla).
Nota – Debe estar conectado a un GPS.
Para calibrar el sistema EZ-Pilot más tarde, complete el siguiente proceso:


Vehículo 4

2. Toque Piloto Automático y entonces Programar EZ-Pilot

Nota – Si el botón de Programación de EZ-Pilot no aparece, toque Sistema de Piloto
Automático y seleccione EZ-Pilot para su controlador.
3. En la pantalla Programar EZ-Pilot, toque Ayudante de Calibración EZ-Pilot.
El Ayudante le guía por los siguientes procesos:
– Introducción de las medidas del vehículo
– Calibración del rolido T3™
– Calibración de EZ-Pilot

Ingreso de las medidas del vehículo
Para conseguir una guía óptima, debe tomar medidas precisas del vehículo e ingresarlas en
la pantalla.
Nota – No ingrese los números de calibración de los sistemas EZ-Guide® Plus ni EZ-Steer. Esto
puede ocasionar un mal control del vehículo, incluyendo volantazos y/o fuertes oscilaciones.
Para facilitar el proceso de calibración, puede querer tomar las medidas del vehículo y
anotarlas para introducirlas más adelante.
Los métodos de toma de medidas del vehículo se describen abajo; para informarse sobre
medidas del implemento, véase Opciones de Programación del Implemento, página 139.
Antes de tomar medidas, posicione su vehículo tal como se indica:
1. Estacione el vehículo en terreno nivelado.
2. Asegúrese de que el vehículo esté recto, con el eje del cuerpo paralelo a las ruedas.


4 Vehículo

Tome las medidas del vehículo:

Para tomar esta Mida desde...
medida ...
Distancia Entre Ejes Centro (el eje) de la rueda delantera al centro de la rueda trasera.
Tenga en cuenta que la medida de la Distancia Entre Ejes de los
Vehículos con orugas, es exactamente la mitad de la longitud de la
oruga.

Altura de Antena el piso a la parte superior de la antena GNSS.

Distancia Antena / centro (el eje) de la rueda delantera o trasera a la parte superior de
Eje la antena GPS.
Nota – Asegúrese de tomar esta medida con la mayor precisión
posible (dentro de los 7,6 cm o 3 pulgadas) ya que una distancia
incorrecta puede degradar el rendimiento de la dirección.
Tome la medida desde la antena al punto correcto de su vehículo,
tal y como se indica:
• Eje trasero:
- Tractor MFWD
- Aplicador
- Floater
- Camión
• Eje delantero:
- Tractor 4WD
- Cosechadora
- Segadoras
Nota – Para las segadoras, se recomienda poner la antena
directamente por encima del eje delantero o ligeramente por
delante.
• Centro Orugas:
- Tractor con orugas
Si la antena está:
• por delante del eje, ingrese una distancia Hacia adelante
• por detrás del eje, ingrese una distancia Hacia atrás


Vehículo 4

Calibración de rolido T3
La calibración del sensor de rolido T3 permite que la pantalla calibre la compensación de
terreno en la unidad IMD-600. Este paso requiere que el usuario:
1. Ingrese un valor preciso para la orientación del IMD-600:

2. Estacione el vehículo y marque el interior de ambos juegos de ruedas.
3. Permanezca estacionario mientras el sistema calcula el desplazamiento de rolido.
Toma aproximadamente 20 segundos.
4. Gire el vehículo y se asegure de que las ruedas estén sobre las posiciones marcadas en
el paso anterior.
5. Permanezca estacionario mientras el sistema calcula el desplazamiento de rolido.
Toma aproximadamente 20 segundos.

Calibración del Ángulo por Giro
Primero debe configurar la orientación del IMD-600 y realizar la calibración de
compensación de terreno T3.
Debe operar el vehículo en un lote abierto en el que haya espacio suficiente para que el
vehículo pueda girar hacia la derecha e izquierda.
1. Toque Calibración Angulo por Giro Derecho.
2. Conduzca hacia adelante hasta que aparezca y entonces toque el icono.
Nota – Para obtener los mejores resultados conduzca el vehículo entre 2 y 4 millas por hora.
3. Deje que el sistema funcione 20 segundos hasta que reciba un mensaje que indique
que se ha completado la calibración.
4. Repita del Paso 1 al Paso 3 para realizar la calibración del ángulo por giro izquierdo.


4 Vehículo

Calibración del sistema EZ-Pilot
En este paso debe manejar y acoplar en una línea AB recta en un campo desocupado:
1. Empiece a manejar y toque .
2. Conduzca unos 49 metros y toque .
Una serie de pantallas de calibración le permitirán ajustar todas las configuraciones que
necesite.

Operación
Debe calibrar y programar el sistema EZ-Pilot antes de la operación.

C PRECAUCIÓN – No opere el sistema EZ-Pilot mientras da marcha atrás (va en reversa).

Antes de acoplar el sistema EZ-Pilot, deberá:
• posicionar el vehículo dentro de los límites de acople configurados
operación normal.
2. En la pantalla de guía o en el control remoto opcional, toque .

C PRECAUCIÓN – Si usa el vehículo en una carretera pública, deberá poner el interruptor de
desacople roja del sistema EZ-Pilot en la posición de apagado.

Para acoplar el sistema EZ-Pilot, haga uno de lo siguiente:
• Toque Acoplar en la pantalla de ejecución.
• Presione el botón Acoplar en el joystick del EZ-Remote, véase Joystick EZ-Remote,
página 179
• Use el interruptor de pedal externo, véase Acoplamiento del sistema EZ-Pilot usando
un interruptor de pedal externo o un interruptor basculante, página 63


Vehículo 4

Acoplamiento del sistema EZ-Pilot usando un interruptor de pedal externo o un
interruptor basculante
Para instalar un interruptor de pedal remoto o un interruptor basculante:
1. Localice el interruptor de pedal remoto o el interruptor basculante y el cable
adaptador correspondiente (N/P 88506 - incluido con el kit del interruptor de pedal,
N/P 78150-00, o adquirido por separado).
2. Quite la cuña del conector Deutsch de tres pines:

– Si tiene un interruptor de pedal, sujételo de forma que el enganche esté hacia
arriba con el cable negro a la derecha, el blanco en el centro y el verde a la
izquierda:

Nota – Si adquirió el N/P 78150-00, éste ya tiene conectado el conector correcto.


4 Vehículo

– Si tiene un interruptor basculante, inserte los cables en los orificios derecho y
central. La orientación no importa:

4. Vuelva a insertar la cuña en el conector:


Vehículo 4

5. Conéctelo al enchufe DTM de 3 pines del cable adaptador de acople remoto:

6. Enchufe el otro extremo del cable adaptador de acople remoto en el replicador de
puerto (pines 10 y 11) del cable EZ-Pilot conectado al Puerto de la pantalla CFX-750:


4 Vehículo

Nota – Si va a usar una alerta Sonalert, debe quitar el acople del pin 10 y moverlo al pin 8 de
forma que las funciones de acople remoto funcionen entre los pines 8 y 11 y las funciones de la
alerta entre los pines 2 y 10.

7. Coloque los cables del interruptor de pedal o del interruptor basculante en la
ubicación que corresponda:


Vehículo 4

Programación de la pantalla para el uso de un interruptor de pedal o de un
interruptor basculante
1. Seleccione Config. / Vehículo / Auto Steer / Programar EZ-Pilot.
2. Toque el Interruptor Externo EZ-Pilot:

3. Toque Remoto y luego toque :


4 Vehículo

La función del interruptor que se muestra ahora es Remoto y el interruptor está listo
para su uso:

Desacople del sistema
El sistema EZ-Pilot se desacopla automáticamente cuando ocurre uno de lo siguiente:
• El usuario toca el botón Acoplar en el joystick EZ-Remote opcional.
El sistema EZ-Pilot puede desacoplarse manualmente girando el volante (esto se impone al
motor eléctrico). Verifique esta configuración antes de empezar a usar el sistema. Para ello


Listo para acoplar

Acoplado

Imposible acoplar


Vehículo 4

Precisión de dirección automática curva en cabeceras
Es posible acoplar el sistema EZ-Pilot en cabeceras con esquinas muy cerradas en el
extremo del lote. Sin embargo, es probable que el sistema EZ-Pilot no pueda conducir
alrededor de estas curvas tan cerradas. Use uno de los métodos siguientes para compensar:
• Conduzca el vehículo manualmente alrededor de la esquina y vuelva a acoplar el
sistema EZ-Pilot.
• En la pantalla Opciones de Acoplamiento, aumente la Distancia de Desacople.

Rendimiento específico del vehículo
Antes de usar el sistema EZ-Pilot, considere las siguientes sugerencias para mejorar el
rendimiento.

Tipo de vehículo Performance hint
Tractor 2WD Con tractores que tengan SuperSteer (por ejemplo, New Holland TG), para obtener el
mejor rendimiento cuando el eje delantero del tractor sea SuperSteer:
• Reduzca el valor de agresividad en la línea.
• Alinee el vehículo próximo a la pasada y asegúrese de que las ruedas delanteras
estén rectas antes de acoplar el sistema EZ-Pilot.
• Para suavizar el rendimiento cuando el vehículo tire de un implemento sobre
terreno labrado, habilite la función de bloqueo diferencial. Esto evita que la
máquina de tirones fuertes hacia la izquierda o hacia la derecha. Si va a calibrar
una superficie dura, apague dicha función.
Tractor 4WD El sistema EZ-Pilot puede ser instalado en tractores Case IH STX con Accusteer. Para
un rendimiento óptimo, deshabilite Accusteer usando el interruptor de la cabina
(cuando sea posible).
Aplicador • Es común que estos vehículos tengan una reacción lenta. Para compensar por
ello, use una configuración de agresividad alta.
• Si experimenta oscilaciones grandes y lentas, aumente la agresividad.
• Cuando configure el sistema en un aplicador, la configuración de demora de
• La dirección de algunos aplicadores reacciona con lentitud después de que el
Segadora • Cuando configure el sistema en una segadora, la configuración de demora de
• La dirección de algunas segadoras reacciona con lentitud después de que el
• Para mejorar el rendimiento de su segadora, ajuste la configuración de demora
de reacción un poquito (0,1 segundos) por vez. Pruebe el resultado después de
cada ajuste.


4 Vehículo

Después de usar el sistema EZ-Pilot

PRECAUCIÓN – Antes de salir del vehículo desconecte la alimentación pantalla, lo que a su vez
desconectará el sistema EZ-Pilot.

PRECAUCIÓN – Si va a conducir el vehículo por una carretera pública, deberá poner el interruptor de
desacople rojo del sistema EZ-Pilot en la posición de apagado (hacia abajo).

El sistema de piloto automático Autopilot
Nota – Para opciones de programación avanzada contacte con su distribuidor.

Programación
Para ver y ajustar las configuraciones del sistema Autopilot:
2. Toque Piloto Automático y luego toque Programar Autopilot:

Nota – Si el botón de Programar Autopilot no aparece, toque Sistema de Piloto Automático y
seleccione Autopilot para su controlador.
Desde la pantalla Programar Autopilot puede ver y ajustar las configuraciones de:
• Agresividad en la Línea
• Alarma Espera del Operador
• Distancia Aviso Final de Línea
• Salida NMEA. Véase Capítulo 7, GPS.
• Grabe el archivo de configuración del vehículo (use un teclado virtual para grabar la
configuración actual de su vehículo)


Vehículo 4

Operación
Debe calibrar y programar el sistema de piloto automático Autopilot usando AP Toolbox
antes de la operación.

Antes de acoplar el sistema de piloto automático Autopilot, deberá:
• posicionar el vehículo en los límites de acople configurados
operación normal.
– En la pantalla de guía, toque .
– Presione el interruptor de pedal opcional para el acoplamiento remoto.

Desacoplamiento del sistema
El sistema Autopilot se desacopla automáticamente cuando ocurre uno de lo siguiente:
El sistema puede desacoplarse manualmente girando el volante (esto se impone al motor
eléctrico). Verifique esta configuración antes de empezar a usar el sistema. Para ello


4 Vehículo

Listo para acoplar

Acoplado

Imposible acoplar

Después de usar el piloto automático Autopilot
Antes de salir del vehículo apague el interruptor de alimentación del sistema o desconecte
el enchufe de alimentación.


CAPÍTULO

5
Controlador de aplicación del
implemento 5

En este capítulo: En este capítulo se describe cómo configurar la
pantalla CFX-750 para usar un controlador de
 Introducción aplicación del implemento.
 Sistema de control de insumos para cultivos
Field-IQ
 Controlador HARDI 5500
 Controladores Raven
 Controlador Rawson
 Controlador Amazone
 Controlador LH 5000
 Controlador Vaderstad
 Controlador Bogballe
 Verificación de la conexión del implemento


5 Controlador de aplicación del implemento

Introducción
Las opciones de la pantalla Implemento le permiten configurar un controlador de aplicación
del implemento, por ejemplo un sistema de control de insumos para cultivos Field-IQ.
Para acceder a la pantalla Implemento:
1. En la pantalla de guía, toque .
2. En la pantalla Config., toque Implemento:

La pantalla Implemento ofrece dos opciones: Instalación Inicial y Avanzada. La opción
Avanzada sólo aparece cuando el controlador ha sido programado con la opción de
Instalación Inicial.
Para programar su controlador:
1. En la pantalla Implemento, toque Instalación Inicial. Aparece la pantalla Tipo de
Controlador.

Nota – Para acceder a todas las opciones de tipos de controlador disponibles (aparte de
Ninguno y Field-IQ) debe tener un código de desbloqueo VRA. Para conseguir uno, contacte
con su distribuidor Trimble.
2. Seleccione el controlador que va a usar.
Nota – Cuando cambie el tipo de controlador, se cerrarán todos los lotes abiertos.


Controlador de aplicación del implemento 5

3. Configure su controlador. Para más información, véase:
– Sistema de control de insumos para cultivos Field-IQ, página 76
– Controlador HARDI 5500, página 108
– Controladores Raven, página 112
– Controlador Rawson, página 116
– Controlador Amazone, página 120
– Controlador LH 5000, página 123
– Controlador VaderstadControlador Vaderstad, página 126
– Controlador Bogballe, página 128

Prescripciones
La pantalla CFX-750 puede usar un archivo de prescripción para determinar la dosis de
aplicación en las distintas zonas de un lote.
El archivo de prescripción consiste de tres archivos ESRI separados: .shp, .dbf y .shx. Cada
uno de ellos contiene la información de atributo diferente que usa la pantalla.
El usuario debe cargar una prescripción de la unidad USB en la memoria interna de la
pantalla CFX-750. Esta no puede leer prescripciones directamente de la unidad USB. Para
más información, véase el siguiente apartado.

Carga de una prescripción
1. Copie el archivo de prescripción de su computadora en la carpeta
AgGPS/Prescripciones de su unidad USB.
Nota – Si no tiene un directorio AgGPS® en su unidad USB, cree uno exportando datos de
campo a la unidad USB. Para más información, véase Exportación de datos a la unidad USB,
página 171.
2. Inserte la unidad USB en el puerto USB, y copie el archivo de prescripción a la memoria
interna de la pantalla. Véase Importación de datos de la unidad USB, página 171.
3. En la pantalla de guía, toque para crear un lote nuevo o seleccionar uno
existente.



La pantalla CFX-750 busca los archivos de prescripción en la memoria interna, y
después de que el usuario define o selecciona un lote, aparece la siguiente pantalla en
el Ayudante:

4. Seleccione el archivo de prescripción deseado y toque . Aparece la siguiente
pantalla:

5. Configure cada una de las opciones de la pantalla Parámetros de Prescripción.

C PRECAUCIÓN – Para que el sistema funcione correctamente, se debe seleccionar la configuración
correcta de Columna de Dosis. De lo contrario, la dosis aplicada será incorrecta.

Sistema de control de insumos para cultivos Field-IQ
El sistema de control de insumos para cultivos Field-IQ permite que la pantalla CFX-750
controle lo siguiente:
• plantadoras
• aplicadores
• barras de herramientas de siembra localizada con líquidos
• aplicadores por discos centrífugos



Adicionalmente, permite que la pantalla use los embragues neumáticos Tru Count Air
Clutch® o las válvulas LiquiBlock™ para realizar el control de secciones automático, y/o usar
una prescripción con motores Rawson para controlar las dosis de fertilizante líquido o
semillas.
Las distintas funciones del sistema Field-IQ que pueden configurarse y controlarse son:

Aplicación Funciones principales
Plantadora • Control de secciones de semillas en hasta 48 surcos individuales (se
necesita/n módulo/s de control de secciones Field-IQ) que usen
embragues neumáticos Tru Count Air Clutch.
• Control de dosis de semillas en hasta 4 motores Rawson para
cambiar la población de semillas (se necesita/n módulo/s de
control Rawson Field-IQ).
• Control de dosis de semillas usando hasta 4 PWM para cambiar la
población de semillas.
• Control de fertilizante líquido en hasta 48 boquillas de aplicación
individuales (se necesita/n módulo/s de control de secciones Field-
IQ) que usen válvulas Tru Count LiquiBlock.
Aplicador • Control de secciones de líquidos de hasta 48 surcos individuales (se
necesita/n módulo/s de control de secciones Field-IQ) que usen
válvulas de cierre del implemento existentes o válvulas Tru Count
LiquiBlock.
• Conexión a sistemas de pulverización configurados con válvulas
servo, bomba servo, PWM, servo en retorno, válvula de descarga
rápida y válvula principal.
Labranza localizada • Control de secciones de líquidos de hasta 48 boquillas de
(líquidos) aplicación individuales (se necesita/n módulo/s de control de
secciones Field-IQ) que usen válvulas Tru Count LiquiBlock.
• Control de dosis de líquidos usando hasta dos motores Rawson
conectados a bombas de pistón de desplazamiento positivo, tal
como las bombas CDS-John Blue, para cambiar la dosis de líquido
(se necesita/n módulo/s de control Rawson Field-IQ).
• Control de dosis de líquidos usando una válvula de control PWM o
una servo y un caudalímetro.
Aplicación de sólidos • Control de dosis de aplicación de sólidos usando un motor Rawson
(se necesita/n módulo/s de control Rawson Field-IQ).
• Control de dosis de sólidos usando una válvula de control PWM o
una servo y un sensor de dosis de aplicación.



Definiciones
Término Definición
Sección Se refiere al número de hileras o de boquillas de aplicación controladas
por embragues neumáticos Tru Count Air Clutch o válvulas Tru Count
LiquiBlock, o válvulas del implemento. Una sección puede tener una
sola boquilla o hilera o varias boquillas/hileras dependiendo de cómo se
ha configurado el sistema.
Hilera (o surco) Se refiere a la unidad de surco o hilera individual de la que sale material
del implemento. Puede controlarse individualmente como una única
sección de surco o como un grupo con otros surcos en secciones de
hilera múltiple.
Caja del interruptor Interruptor principal de encendido/apagado/velocidad de activación,
principal (MSB) auto/manual, selección de dosis, e incremento/decremento.
Véase Caja del interruptor principal Field-IQ, página 106
Caja del interruptor Requerida para el control manual de secciones/surcos.
de 12 secciones Véase Caja del interruptor principal de 12 secciones Field IQ, página 107
(12SSB)
Módulo de Control Controla 12 secciones/surcos por módulo con hasta 4 módulos) (48
de Secciones (SCM) secciones/surcos por módulo).
Módulo de Control Controla 12 secciones y la dosis de aplicación para pulverización,
de Secciones y Dosis aplicación de sólidos y de NH3.
(RSCM)
Módulo de Control Controla un motor de dosis variable Rawson por módulo (con hasta 4
Rawson (RWCM) módulos).
Interruptor del Incluido en los kits de plataforma de plantadoras, NH3 y siembra
Implemento localizada.

Unidades de medida
Tipo Unidad Símbolo Descripción
Semilla Métrico kS/ha Miles de semillas por hectárea
EE.UU./Imperial kS/a Miles de semillas por acre
Semilla granulada Métrico kg/ha Kilogramos de semillas por
EE.UU./Imperial lbs/a hectárea
Libras de semillas por acre
Aplicación de Métrico L/ha Litros por hectárea
líquido EE.UU./Imperial Gal/a Galones por acre
Fertilizante Métrico kg/ha Kilogramos de fertilizante por
granulado EE.UU./Imperial lbs/a hectárea
Libras de fertilizante por acre



Tipo Unidad Símbolo Descripción
NH3 Métrico kg/NH3 Kilogramos de amoniaco anhidro
EE.UU./Imperial lbs/NH3 por hectárea
Libras de amoniaco anhidro por
acre
Métrico kg/N Kilogramos de nitrógeno por acre
EE.UU./Imperial lbs/N Libras de nitrógeno por hectárea

Instalación del hardware Field-IQ

C ADVERTENCIA – El amoniaco anhidro (NH3) puede causar quemaduras graves, ceguera o incluso la muerte.
Antes de empezar a operar (o hacer tareas de servicio y mantenimiento) de los sistemas que contengan NH3,
lea detenidamente y siga todas las medidas seguridad descritas en Al trabajar con amoniaco anhidro, página 6.

Para información sobre la instalación del sistema de control de insumos para cultivos Field-
IQ en su implemento, consulte:
• Instrucciones de Instalación de la Plataforma Field-IQ
• Instrucciones de Instalación del Embrague Neumático Tru Count
• Instrucciones de Instalación del Motor Rawson
Para obtener las versiones más recientes de los documentos, vaya a
www.trimble.com/agriculture.

Programación del sistema Field-IQ

Configuración del Implemento y del Tipo de Control
2. En la pantalla Config., toque Implemento:



3. En la pantalla Implemento, toque Instalación Inicial.
Nota – Cuando programa el sistema por primera vez, este es el único botón que aparece.
No obstante, si ha instalado con anterioridad el sistema Field-IQ, se mostrarán más
opciones.
4. En la pantalla Tipo de Controlador, toque Field-IQ y luego toque .
Aparece la pantalla Resumen que muestra todos los componentes del sistema Field-IQ
(con sus números de serie) detectados por la pantalla. Para continuar, toque :

Configuración de la Operación y Disposición del Implemento
1. En la pantalla Tipo de Implemento, toque Operación del Implemento:



2. En la pantalla Operación del Implemento, toque en la operación que corresponda y
luego toque :

3. En la pantalla Tipo de Implemento, toque Disposición del Implemento.
Las opciones que puede seleccionar dependen del tipo de operación elegida. Se
dispone de las siguientes opciones:

Operación del Implemento Opciones de Disposición del Implemento
Aplicación de sólidos Esparcidora de arrastre
Camión Esparcidor
Pulverización Pulverizadora delantera
Pulverizadora trasera
Pulverizadora de arrastre
Plantación/Siembra Estándar
Labranza Labranza

4. Una vez seleccionados la Operación del Implemento y la Disposición del mismo, toque
.

Configuración de las Medidas del Implemento
1. En la pantalla Medidas del Implemento, toque en cada opción por turno para ingresar
las medidas del implemento:



2. Una vez ingresadas las medidas en la pantalla de configuración, toque para volver
a la pantalla Medidas del Implemento y seleccione la siguiente opción.
Para obtener el mejor rendimiento, mida el implemento físicamente e ingrese los
valores exactos para cada configuración. Hay las siguientes opciones:

Opción Descripción
Número de Surcos El número de surcos cubiertos por el implemento.
Espaciamiento entre El espaciamiento o separación entre surcos.
Surcos
Superponer / Saltar La cantidad de superposición u omisión del
producto de aplicación entre pasadas.
• Superponer es una superposición
intencional entre pasadas para evitar
zonas sin aplicar o saltos.
• Saltar es una omisión intencional entre
pasadas.
Nota – Esta configuración se usa junto a la de
Ancho del Implemento para establecer el espaciamiento entre las pasadas de un
lote.
Ancho del Implemento El ancho del área de cobertura de la
aplicación del implemento. Esta medida se
usa para la grabación o registro de cobertura.
• Para las plantadoras se calcula a partir del
Número de Surcos y del Espaciamiento
entre Surcos.
• El espaciamiento entre pasadas se calcula
a partir del Ancho del Implemento y de la
configuración de Superponer/Saltar.
Desplazamiento Usado por los implementos que se desvían
Izquierda/Derecha hacia la izquierda o hacia la derecha del eje
del vehículo.
Esto se mide desde el centro del vehículo al
centro del implemento.
La medida ajusta la ruta del tractor de forma
que el implemento quede centrado sobre la
línea.
Desplazamiento Se usa como referencia de la distancia entre
Adelante / Atrás el vehículo y el punto de aplicación o el
implemento.
Este desplazamiento se mide desde el eje fijo
del vehículo al punto del implemento donde
va a registrarse la grabación de cobertura.
El eje fijo cambia según el tipo de vehículo:
• Eje trasero en los tractores de tracción
delantera y en los aplicadores automotrices
• Eje delantero en tractores articulados con doble tracción (4WD)
• Centro de las orugas para los tractores con orugas



Enganche a Punto de Distancia entre el punto de enganche donde
Contacto en Tierra gira el implemento y el punto de contacto en
tierra.
Se mide desde el pin de enganche del tractor
al punto del suelo sobre el que gira el
implemento.
Para las plantadoras suele medirse al punto
donde la unidad de semillas corta la tierra o
al punto central de varias hileras de
herramientas.
Desviación del Distancia a la que se desvía el implemento
Implemento del eje del vehículo.
Este valor se usa para ajustar el implemento
cuando se desvía en el lote y alinearlo con el
eje.
Nota – Esta configuración es similar a la de
Desplazamiento Izquierda /Derecha.

Tipo de Montaje Seleccione el tipo de montaje que
corresponda:
• Enganche 3 ptos: El implemento se monta
sobre un enganche de tres puntos, de
forma que gira alrededor del vehículo.
Nota – Cuando el vehículo haga alguna
pequeña corrección, se notará
inmediatamente un cambio en la posición del
implemento.
• Barra de tiro: El implemento se engancha
a una barra de tiro, de forma que gira
alrededor del punto de contacto en tierra.
Nota – Cuando el vehículo haga alguna
pequeña corrección, puede que no note
ningún cambio en el implemento hasta que
haya recorrido una distancia determinada.

3. Una vez que ingrese todas las medidas correspondientes, toque .



Configuración de los Interruptores del Implemento
1. En la pantalla Interruptores del Implemento, toque Programar Elevación del Implemento:

2. En la pantalla Programar Elevación del Implemento, toque Habilitar Elevación del
Implemento, toque Sí en la pantalla Habilitar Elevación del Implemento y luego toque
:

3. Volverá a la pantalla Programar Elevación del Implemento, donde podrá programar lo
siguiente:



Nº de Interruptores El número de interruptores del implemento conectados al sistema Field-IQ.
Cambios Mín de El número de cambios de interruptores requerido para que el implemento aparezca
Interruptores ‘elevado’.
Por ejemplo, si se conectan tres interruptores al sistema Field-IQ y esta
configuración se establece en dos, el sistema debe disponer de dos interruptores en
posición de elevación antes de que el estado del implemento se muestre ‘elevado’
en la pantalla.

4. Cuando haya terminado toque .

Configuración de un Material
1. En la pantalla Implemento, toque Configurar Material:

2. En la pantalla Configurar Material, toque Nuevo Material.
3. En la pantalla Administrar Material, toque Tipo de Material:



4. En la pantalla Tipo de Material, seleccione el tipo de material que corresponda:

Las opciones son:
– Plantación de cultivos en hileras
– Líquido
– Semilla granulada
– Fertilizante granulado
– Amoniaco anhidro
5. Una vez hecha la selección, toque para volver a la pantalla Administrar Material.
Desde esta pantalla, podrá configurar un tipo de material particular.



Configuración de Semillas Cultivo Surco en la pantalla Configurar Material
Administrar Material

Tipo de Material

Nombre del Programar Dosis Programar Control Programar
Material de Aplicación de Surcos Operación

Dosis Unidades Alarmas Demoras Umbrales Ajuste de Población Velocidad
Activadora

Dosis Deseada 1 Semillas Por Libra Alarma Alta Alarma Alta Umbral de Saltos Velocidad de
Corte
Dosis Deseada 2 Unidades de Dosis Alarma Baja Alarma Baja Umbral de
Deseada Múltiples Velocidad de
Desacople
Incremento Dosis Baja Singulación Baja Singulación
Peso en Fanegas Promedio Tamaño Mínima
Deseada
Semillas cuando Semillas cuando de Muestra
Aplicar Latencia
Incremento Dosis Apagado Apagado al Límite
Manual Umbral de
Sin Semillas cu- Sin Semillas cu- Semillas Mal
Colocadas Redondear Dosis
Dosis Mínima ando Encendido ando Encendido

Dosis Máxima Sensibilidad Sensibilidad
Bloqueo Bloqueo

Una vez seleccionado el Tipo de Material, en la pantalla Administrar Material toque
Nombre del Material, ingrese el nombre del material y toque .
Después de hacer esto, aparecen las siguientes opciones en la pantalla Administrar
Material:
• Programar Dosis de Aplicación
• Programar Control de Surcos
• Programar Operación
Seleccione cada opción por turno y complete todas las configuraciones correspondientes
hasta llegar a la pantalla final. Si entonces toca , volverá a la pantalla Tipo de Material
donde podrá seleccionar la siguiente opción.



Hay las siguientes opciones:

Seleccione ... Opciones Descripción
Programar Dosis de Aplicación: Dosis Deseada 1 Dosis preestablecida para la posición 1 del
Dosis interruptor de dosis.
Dosis Deseada 2 Dosis preestablecida para la posición 2 del
interruptor de dosis.
Incremento Dosis Aumento y/o reducción de la dosis deseada 1 ó 2
Deseada cuando el interruptor de ajuste de dosis se presiona
una vez.
Incremento de Movimiento de la válvula al usar el interruptor de
Dosis Manual ajuste de dosis cuando el interruptor de dosis se ha
configurado en Manual.
Dosis Mínima Dosis mínima con la que va a aplicarse este
material.
Dosis Máxima Dosis máxima con la que va a aplicarse este
material.
Programar Dosis de Aplicación: Semillas Por Libra Número de semillas por libra.
Unidades Unidades de Si selecciona esto, podrá elegir entre las siguientes
Dosis Deseada opciones en la pantalla Unidades de Dosis Deseada:
• Predeterminado (kS/a o kS/ha)
• Fanega
Peso en fanegas Peso en fanegas.

Programar Control de Dosis: Alarma Alta Se activa cuando la población del sensor de semillas
Alarmas alcanza un porcentaje superior al deseado durante
más tiempo que el configurado para la demora.
Alarma Baja Se activa cuando la población del sensor de semillas
es inferior al porcentaje deseado durante más
tiempo que el configurado para la demora.
Baja Singulación Se activa cuando la singulación es inferior al
porcentaje especificado durante más tiempo que el
configurado para la demora.
Semillas cuando Se activa cuando se detecta este porcentaje de
Apagado semillas mientras las secciones están apagadas
durante más tiempo que el configurado para la
demora.
Sin semillas Se activa cuando no se detecta este porcentaje de
cuando semillas durante más tiempo que el configurado
Encendido para la demora.
Sensibilidad Se activa cuando se detecta una cantidad de
Bloqueo material menor que esta durante más tiempo que
el configurado para la demora.



Programar Control de Dosis: Alarma Alta Tiempo durante el cual la población del sensor de
Demoras surcos tiene que ser superior a la configuración de
Alarma Alta antes de que esta se active.
Alarma Baja Tiempo durante el cual la población del sensor de
surcos tiene que ser inferior a la configuración de
Alarma Baja antes de que esta se active.
Baja Singulación Tiempo durante el cual la singulación tiene que ser
inferior a la configuración de la alarma de Baja
Singulation antes de que esta se active.
Semillas cuando Tiempo durante el cual Semillas cuando Encendido
Apagado es superior a la configuración de la alarma de
Semillas cuando Apagado antes de que esta se
active.
Sin semillas Tiempo durante el cual Semillas cuando Encendido
cuando es superior a la configuración de la alarma de Sin
Encendido semillas cuando Encendido antes de que esta se
active.
Alarma Bloqueo Tiempo durante el cual la Alarma de Bloqueo se sale
de la configuración de la Alarma antes de que esta
se active.
Programar Control de Dosis: Umbral de Saltos Si ninguna de las semillas entra en este porcentaje
Umbrales de espaciamiento se considera que ha ocurrido un
salto.
Umbral de Si dos o más semillas entran en este porcentaje de
Múltiples espaciamiento de semillas se considera que ha
ocurrido un caso múltiple.
Promedio Este es el número de semillas usado para calcular el
Tamaño de promedio.
Muestra
Umbral de Si las semillas se salen de este porcentaje de
Semillas Mal colocación de semillas teórico, se considera que las
Colocadas semillas están mal colocadas y se reduce la calidad
del espaciamiento.
Ajuste de Ajusta la lectura de población de los sensores de
Población semillas, independientemente de la población de
dosis.
Programar Control de Dosis: Ajuste Establece el Porcentaje del Ajuste de Población.
de Población Nota – En la mayoría de los casos este ajuste será
0%. Esta función se usa principalmente con la
Plantación de Alta Población.



Programar Operación Velocidad La velocidad a usar por el sistema de control
Activadora cuando el interruptor principal se pone en posición
de Velocidad Activadora.
Nota – El Interruptor de Dosis debe estar en la
Posición 1 ó 2 para que funcione la función de
Velocidad Activadora.
Velocidad de El sistema se apagará si la velocidad del vehículo es
Corte inferior a este valor.
Velocidad de El sistema continuará funcionando a esta velocidad
Desacople cuando la velocidad del vehículo sea inferior a este
Mínima valor.
Aplicar Latencia • Sí: El sistema se activa cuando se necesita
al Límite empezar a aplicar inmediatamente nada más
cruzar un límite o lindero.
• No: El sistema se activa cuando se llega al
lindero y cualquier demora mecánica puede
dejar una zona sin aplicar entre el límite y el
lugar donde se aplica del producto. Cuando la
precisión GPS es baja, esta es la opción
preferida.
Nota – Esta configuración sólo se aplica a los lotes
que tienen un límite.
Nota – Esta configuración también se aplica al salir
de una zona de exclusión y volver a la zona
cultivable del lote.
Redondear Dosis • Habilitado: Redondea la Dosis Aplicada al mismo
valor que la Dosis Deseada cuando la Dosis
Aplicada entra en un 10% de la Dosis Deseada y
muestra este valor.
• Deshabilitado: Muestra la Dosis Aplicada real.

Una vez que complete todas las opciones de Tipo de Material, toque para volver a la
pantalla Configurar Material.



Nota – Una vez que toque en la pantalla Programar Operación, habrá completado la
configuración de este material. La pantalla Configurar Material ahora mostrará los botones
Nuevo Material y Eliminar Todo y una lista de todos los materiales configurados:

Configuración de una Ubicación
1. En la pantalla Implemento, toque Programar Control:

2. En la pantalla Programar Control, toque el botón de ubicación para elegir la posición
que quiere programar. Si es la primera vez que esta configurando una ubicación, sólo
se mostrará el botón No Asignado.
3. En la pantalla No Asignado, toque Editar.
Programación de Control –
Pantalla Editar

Programar Control Programar Control Programar Control
Configurar Material Control de Material de Dosis Programar Sensor
de Secciones de Surcos

Vea la página 92 Vea la página 92 Vea la página 93 Vea la página 96 Vea la página 100 Vea la página 101

4. En la pantalla Editar, seleccione cada opción por turno y complete todas sus opciones y
configuraciones. Si toca irá a la siguiente pantalla de una secuencia, o volverá a la
pantalla Editar donde podrá seleccionar la opción siguiente. Las opciones adicionales
se muestran a medida que van completándose.



Configurar Material
La pantalla Configurar Material le permite poner los materiales fácilmente en una
ubicación de control. El botón de ubicación muestra los nombres de la ubicación y del
material asignado en ese momento.

Seleccione Opciones Descripción
Nombre Ubicación Seleccione el nombre de la ubicación.
Asignación de Materiales Ningún Material Este es el valor predeterminado de una
ubicación y significa que la misma está
deshabilitada.
Materiales Seleccione el material a asignar a la ubicación.
nombrados (por Para cambiar de material, toque el botón de
ejemplo, Maíz, Soja) ubicación (en este ejemplo Tolva) y seleccione
otro producto diferente. Para deshabilitar la
ubicación, seleccione Ningún Material.
Nota – Si el material que quiere no está en la
lista, salga de esta pantalla y configúrelo
siguiendo los pasos de Configurar Material.
Véase Configuración de un Material,
página 85.

Control de Material

Control de Material Cajas de interruptores La ubicación se vincula a la caja del interruptor
de 12 posiciones y a la caja del interruptor
principal.
Sólo Pantalla Táctil La ubicación es controlada desde la pantalla
táctil.
Nota – La pantalla CFX-750 requiere el uso de
la caja del interruptor de 12 posiciones para el
control de secciones.



Programar Control de Secciones

Pantalla Editar

Programar Control
de Secciones

Control Operación del
Operación del Control Módulo de Control
de Secciones de Secciones de Secciones

Sí Demora en la Superposición Error Permitido Dosis Controlador de Agrupación de
Número de Módulos
apertura/cierre Cobertura Secciones (x N) Secciones
No
Apertura de Superposición de Módulos Restablecer
Sección Dosis Secciones Inicio Detalles
Número de
Cierre de Superposición Sección (1 - N)
Secciones
Secciones Final

Superposición Tipo de Control
Apertura/Cierre
Apagar cuando
Superposición está parado
Apertura/Cierre
en Límite

Control de Secciones Sí Activa el control de secciones.
No No se usa control de secciones para esta
ubicación.
Dosis Como Sección Usa el control de dosis como el control de
secciones.
Nota – Esto significa que la dosis se pondrá
en cero y se desactivará el control de
secciones en zonas ya aplicadas o no
productivas.
Operación del Control de Apertura de Secciones El tiempo que transcurre antes de aplicar
Secciones: Latencia un material cuando se enciende la sección.
Cierre de Secciones El tiempo que transcurre antes de dejar de
aplicar un material cuando se apaga la
sección.



Operación del Control de Superposición de Inicio La distancia de superposición intencionada
Secciones: Superponer al salir de una zona ya aplicada y entrar en
una zona sin aplicar.
Superposición Final La distancia de superposición intencionada
al entrar en una zona ya aplicada.
Superposición de La superposición de cobertura lateral antes
activación/desactivación de cerrar una sección.
de cobertura
Superposición La superposición de cobertura lateral en un
Apertura/Cierre en Límite límite antes de cerrar una sección.
Operación del Control de Establece el error permitido para la dosis
Secciones: Error Permitido Dosis de cobertura.
Cobertura Nota – Esta configuración sólo se usa
cuando trabaja en lotes muy grandes.
Ubicación del Módulo de Control Esta opción se muestra cuando el Control
de Secciones de secciones se establece en Sí.
Ubicación del Módulo de Control Selecciona el número total de módulos de
de Secciones: Número de Módulos control de sección para esta ubicación.



Ubicación del Módulo de Control Módulos Seleccione cada módulo por turno y
de Secciones: Controlador de complete su configuración antes de
Secciones continuar al módulo siguiente.
Seleccione el número de serie del módulo
que quiere asignar a la ubicación.
Número de Secciones Seleccione el número de la sección a
asignar al módulo seleccionado.
Tipo de Control Seleccione el tipo de control de sección.
Puede elegir entre:
• Embrague Neumático AirClutch: El
módulo de control de secciones activa
la válvula de la sección para que
desactive el embrague.
• Válvula del Brazo del Implemento: El
módulo de control de secciones activa
la válvula de la sección para que active
el embrague.
• Embrague Eléctrico: El módulo de
control de secciones activa la válvula de
la sección para que active el embrague.
• Liquid Block: El módulo de control de
secciones activa la válvula de la sección
para que desactive el embrague.
Apagar cuando está Seleccione uno de los siguientes:
parado • Sí: La sección se cierra (apaga) cuando
se para.
• No: La sección sigue abierta
(encendida) cuando se para.
Ubicación del Módulo de Control Establece la agrupación de secciones de
de Secciones: Agrupación de forma que coincida con la configuración
Secciones física real en el implemento.
Restablecer Valores Restablece los valores predeterminados.
Fábrica Nota – En la configuración
predeterminada, los surcos son divididos
de forma uniforme entre todas las
secciones. En la mayoría de las aplicaciones
esta es la configuración correcta.
Sección 1 - N Empieza con la Sección 1 y selecciona el
número de surcos conectados; continúa
con las secciones por orden hasta que
todos los surcos son asignados.



Programar Control de Dosis
Pantalla Editar


Ubicación del Módulo Programar Programar Tanque/
Control de Dosis de Control de Dosis Controlador Bandeja

Programar Estado
Nº de Controladores Módulos 1 - N Ancho Controlador 1 - N
Unidades de
Módulo Capacidad

Configurar Válvula Programar Sensor Capacidad
Retroalimentación
Ninguno Módulos 1 - N Volumen Actual
Tipo de Válvula Constante de
Codificador de Eje
Llenado Parcial
Tuberías
Calcular Relación
de Engranajes Nivel de Aviso

Relación de
Engranajes

Semillas Por Disco

Control de Dosis Toque el botón y luego seleccione Sí.

Ubicación del Módulo de Control Seleccione el número de controladores que hay en
de Dosis: Nº de Controladores esa ubicación.



Ubicación del Módulo de Control Módulo Seleccione cada módulo por turno y complete su
de Dosis: Módulos configuración antes de continuar al módulo
siguiente.
1. En la pantalla Ubicación del Módulo de Control
de Dosis, seleccione la ubicación del primer
módulo.
2. En la pantalla Módulo, toque Módulos:

3. En la pantalla Módulos, toque el botón que
muestra el número de serie del módulo
conectado físicamente a esa ubicación y toque .

Ubicación del Módulo de Control Establezca el ancho de la ubicación seleccionada.
de Dosis: Ancho Nota – Si sólo ha seleccionado un controlador, sólo
tendrá un módulo configurado y se supone que el
ancho es el ancho total del implemento.
Programar Controlador Seleccione cada controlador por turno y complete
su configuración antes de continuar al controlador
siguiente.
Seleccione el botón Programar Controlador que
muestra el número de serie del primer controlador
que quiere configurar.
Nota – Si sólo ha configurado un módulo, no se
mostrará esta pantalla. En su lugar aparecerá la
pantalla Programar Controlador y el botón
Configurar Válvula.



Programar Controlador: Configurar Tipo de Válvula Seleccione el Tipo de Válvula de la válvula
Válvula conectada físicamente al módulo.
Dispone de las siguientes opciones:
• Servo: válvula servo de 2 vías estándar, funciona
con más lentitud.
• Servo de Cierre Rápido: válvula servo de 4 vías
rápida, funciona con más rapidez.
• PWM: Válvula PWM de 2 vías (comúnmente
usada para controlar el caudal hidráulico a la
bomba).
• Servo en Retorno Hardi %: Usada en los
aplicadores Hardi equipados con válvulas de 3
vías que devuelven el caudal al tanque cuando
se cierra la sección del brazo del implemento.
• Bomba Servo: Válvula servo que se usa
comúnmente para controlar el caudal hidráulico
que llega a la bomba.
• Electro-Hidráulica: una válvula que usa corriente
eléctrica para controlar la salida de la válvula
hidráulica.
Nota – Esta configuración controla también la
configuración predeterminada para los parámetros
de respuesta de la válvula.
Tuberías Seleccione exclusivamente la tubería de las válvulas
tipo servo (es decir, Servo, Servo de Cierre Rápido, y
Servo en Retorno Hardi %:).
Nota – No hay un tipo de tubería para la válvula de
Bomba Servo ya que controla el caudal hidráulico a
la bomba. Es parecida a la configuración de una
válvula PWM.
• Servo en la línea de presión: la válvula de control
está entre la bomba y las secciones o boquillas.
Esto significa que esta válvula controla
directamente la cantidad de material que sale de
las secciones y boquillas.
Nota – Si necesita sacar más material por las
secciones o boquillas, debe abrir más la válvula de
control para que pueda salir más producto por las
secciones o boquillas.
• Válvula de desvío: la válvula de control está entre
la bomba y el tanque. Esto significa que esta
válvula controla directamente la cantidad de
material que vuelve al tanque.
Nota – Si necesita sacar más material por las
secciones o boquillas, debe cerrar más la válvula de
control para que pueda salir más producto por las
secciones o boquillas.



Programar Controlador: Programar Constante de Ingrese el pulso por revolución para el sensor de
Sensor Retroalimentación Codificador de retroalimentación que ha conectado a este módulo.
Eje
Calcular Use esta opción para calcular la relación de
Relación de engranajes cuando corresponda.
Engranajes
Relación de Ingrese la relación de engranajes entre el sensor de
Engranajes retroalimentación y el disco de distribución de
semillas.
Semillas Por Ingrese el número de orificios del disco de
Disco distribución de semillas.
Programar Tanque / Bandeja Estado Seleccione Sí para habilitar el tanque o la bandeja.
Seleccione No para deshabilitar el tanque o la
bandeja.
Unidades de Seleccione las unidades del tanque o la bandeja.
Capacidad
Capacidad Establezca el volumen total del tanque o la bandeja.
Volumen Actual Ingrese el volumen actual de material que hay en el
tanque o en la bandeja.
Llenado Parcial Ingrese la cantidad que quiere usar para el llenado
parcial.
Nivel de Aviso Ingrese la cantidad de material que debe alcanzarse
para que se active la alarma de nivel bajo de
material.



Programar Control de Surcos

Pantalla Editar


Modo Prog.

Número de Módulos Asignación del Módulo de
Habilitar Sensor Surco
Control de Surcos 1 - N

Módulos

Ninguno Módulos 1 - N

Prog.

Modo Seleccione el tipo de control de surcos que
quiere habilitar. Dispone de las siguientes
opciones:
• Ninguno
• Bloqueo
• Cuenta de Semillas

Programar: Número de Módulos Número de Módulos Seleccione el número total de módulos de
control de surcos que ha conectado a esta
ubicación.
Asignación del Seleccione primero el botón que muestra la
Módulo de Control de ubicación que quiere establecer y luego
Surcos seleccione el número de serie del módulo de
control de surcos conectado a esta ubicación.
Nota – Si dispone de dos módulos de control
de surcos para esta ubicación, repita estos
pasos con el segundo módulo. No es posible
tener más de dos módulos por ubicación.
Habilitar Sensor Surco Habilita y deshabilita sensores individuales.



Programar Sensor
Pantalla Editar

Programar Sensor

Agregar Sensor

Tipo de Sensor

Sensores de Presión
Presión de Aire
Presión del Líquido Sensor RPM Sensor del Estado Sensor de Alto
Bandeja de la Puerta
Presión de NH3
Presión al Vacío

Nombre de Sensor Nombre de Sensor Nombre de Sensor Nombre de Sensor

Asignación del Asignación del Asignación del Asignación del
Módulo Módulo Módulo Módulo

Ubicación de Calibración RPM Alarma de Cambio de Habilitar Sensor
Entrada Estado

Habilitar Sensor Resumen del Sensor
Habilitar Sensor Texto Alarma

Resumen del Sensor
Resumen del Sensor Habilitar Sensor

Resumen del Sensor

Una vez seleccionado el tipo de sensor, complete las pantallas tal como se describe a
continuación. Toque para ir a la siguiente pantalla. No todas las opciones se aplican a
todos los sensores.

Tipo de Sensor Presión del Aire Seleccione el tipo de sensor que quiere
Presión del Líquido configurar.
Presión de NH3
Presión al Vacío
Sensor RPM
Sensor de Estado
Bandeja
Sensor de Altura de
Puerta



Nombre de Sensor Use el teclado de la pantalla para ingresar el
nombre del sensor.

Asignación de Módulos Seleccione el número de serie del módulo al
que se ha conectado el sensor.

Ubicación de Entrada (Sólo sensores Seleccione la ubicación en la que el sensor de
de presión) presión se ha conectado al módulo.

Calibración RPM (Sólo sensores Ingrese el número de Pulsos por Revolución
RPM) del sensor de RPM.

Alarma de Cambio de Estado (Sólo Seleccione el cambio de estado que va a
sensores de estado de la bandeja) activar la alarma del sensor.
• Bajo a Alto: la alarma es activada cuando el
módulo observa que el sensor cambia de
0 V a 12 V.
• Alto a Bajo: la alarma es activada cuando el
módulo observa que el sensor cambia de
12 V a 0 V.



Texto Alarma (Sólo sensores de Ingrese el texto que quiere que se muestre al
estado de la bandeja) activar la alarma.

Habilitar Sensor Habilite o deshabilite el sensor.

Resumen del Sensor Revise el resumen. Si es correcto, toque .

Prueba del sistema hidráulico de Field-IQ

C ADVERTENCIA – ¡PIEZAS MÓVILES DURANTE ESTA PRUEBA! Manténgase alejado del implemento.
Asegúrese de que el implemento esté levantado, la transmisión esté PARADA y el freno de
emergencia PUESTO antes de continuar.

Una vez completados todos los pasos del Ayudante de Configuración, la pantalla prueba el
sistema hidráulico. Durante esta prueba se debe/n poner el/los motor/es a RPM mínimas y
máximas y asegurarse de que son capaces de alcanzar estas RPM.

Calibraciones de Field-IQ
Una vez completada la prueba del sistema hidráulico, la pantalla calibrará el equipo. Las
calibraciones disponibles son:
• Módulo de Control Rawson Field-IQ
• Bomba Servo o Bomba PWM
• Sensores de Presión
• Interruptor de Elevación del Implemento



Cuando se haya completado la calibración, grabe los datos en un archivo de configuración y
expórtelo a la unidad USB. Véase Capítulo 8, Datos.

Estado del sistema Field-IQ
Seleccione esta opción para ver el estado de los siguientes componentes:
• Módulo del Interruptor Principal
• Módulo del Interruptor de Secciones
• Módulo de Control de Dosis
• Módulo de Control de Secciones
• Interfaz de interruptores OEM
• Accesorios

Pantalla Asignación de Materiales
La pantalla Asignación de Materiales le permite cambiar fácilmente los materiales de una
ubicación de control. El botón de ubicación (en este ejemplo, Tolvas) muestra el nombre de
la ubicación y del material (en este ejemplo, Maíz) asignados en este momento.

Para cambiar el material, toque el botón de ubicación y seleccione otro material. Si elige
Ningún Material, se deshabilitará la ubicación.



Operación
Una vez que ha habilitado, configurado y calibrado su sistema de control de insumos para
cultivos Field-IQ, aparecerán los siguientes elementos en la pantalla de guía:

c d e f g

h
i
j k l m n

Descripción Notas
c Material Use este botón para cambiar de material.
d Botón de Dosis Virtual Abre una segunda imagen (mostrada a la derecha) donde puede ajustar las
dosis.
e Interruptor Manual / Auto Muestra el modo actual del controlador.
Sección Virtual Dispone de las siguientes opciones: Automático y Manual
f Interruptor Principal Muestra el estado del interruptor principal.
Virtual Dispone de las siguientes opciones: Encendido o Apagado

g Posición del Interruptor Indica la posición actual del interruptor de dosis.
de Dosis
h Icono de Acceso Rápido Véase Icono de Acceso Rápido, página 38.
i Estado de Cobertura Sí: No: Inactiva:

j Dosis Deseada La dosis de aplicación deseada para la posición del interruptor de dosis
actual. Se refiere a la cantidad de producto que quiere aplicar.



Descripción Notas
k Dosis Real La dosis de aplicación real. Se refiere a la cantidad de producto aplicada en
ese momento.
l Barra de Control de Surcos
m Información del Sensor Muestra información real de los sensores seleccionados.
n Botón Ciclo Disponible si hay más de 12 surcos para ver.

Caja del interruptor principal Field-IQ

A
B

C

c d e f g
Característica Función
c Interruptor de Aumenta la cantidad aplicada según una cantidad establecida (la cantidad
incremento/reducción establecida en la ficha Dosis de la pantalla Prog.)
d Interruptor de dosis Permite elegir el tipo de dosis: Dosis 1, Dosis 2, o Dosis Manual.
e Indicador LED Rojo – la unidad está conectada al suministro de alimentación pero no
comunica con la pantalla CFX-750.
Verde – la unidad está conectada al suministro de alimentación y comunica
con la pantalla CFX-750.
Amarillo – la unidad está inicializando la comunicación con la pantalla
CFX-750.
f Interruptor de Modo Automático – la pantalla CFX-750 abre y cierra secciones
apertura/cierre de automáticamente al entrar en zonas de superposición, zonas no aplicadas o
secciones al cruzar límites.
automático/manual Modo Manual – la apertura y cierre de las secciones se controla
manualmente ignorando la pantalla CFX-750.
El usuario puede conmutar entre los modos Automático y Manual mientras
se desplaza.



Característica Función
g Interruptor principal • A. Velocidad de Activación (posición superior)
Las secciones y la dosis están esperando la orden de la pantalla CFX-750,
y el sistema se ve obligado a usar una velocidad de control
preestablecida (la velocidad configurada en la ficha Desacople de la
pantalla Prog.) Use la función de Velocidad de Activación si se pierde la
señal GPS o si se quiere empezar a aplicar antes de que el implemento
haya alcanzado la velocidad necesaria para su operación.
• B. Encendido o Activación (posición media)
Las secciones y la dosis están esperando la orden de la pantalla CFX-750.
• C. Apagado o Desactivación (posición inferior)
Las secciones están cerradas y la dosis se establece en cero.

Nota – Todos los sistemas deben tener una caja del interruptor principal Field-IQ.

Caja del interruptor principal de 12 secciones Field IQ

Nota – La caja del interruptor de 12 secciones es necesaria para controlar la apertura y
cierre de las secciones del implemento de aplicación. Cuando sólo se vaya a controlar la
dosis, esta caja es opcional.
Sólo puede usarse una caja de interruptor de secciones por sistema. Cada uno de estos
interruptores se asigna automáticamente al módulo correspondiente. Los módulos se leen
de izquierda a derecha. Por ejemplo, el interruptor 1 se asigna al módulo que esté más a la
izquierda cuando uno se coloca por detrás del implemento.
Los distintos interruptores tienen funciones diferentes dependiendo del estado del
interruptor de apertura/cierre de secciones automático/manual de la caja del interrupor
principal.
Cuando el interruptor de apertura/cierre de secciones automático/manual esté en posición
Automática:
• Si el interruptor de secciones está encendido o en la posición hacia arriba, la pantalla
CFX-750 enciende automáticamente las secciones asignadas al mismo.
Si el interruptor de secciones está apagado o en la posición hacia abajo, las secciones
asignadas al mismo se apagan automáticamente.
Cuando el interruptor de apertura/cierre de secciones automático/manual esté en posición
Manual:
• Si el interruptor de secciones está encendido o en la posición hacia arriba, las
secciones asignadas al mismo se encienden. Esto se impone a la pantalla CFX-750. Se
ignora la grabación de cobertura.



• Si el interruptor de secciones está apagado o en la posición hacia abajo, las secciones
asignadas al mismo se apagan. Esto se impone a la pantalla CFX-750. Se ignora la
grabación de cobertura.
El LED tiene los siguientes indicadores de estado:
– Verde – la unidad está conectada al suministro de alimentación y comunica con la
pantalla CFX-750.
– Amarillo – la unidad está inicializando la comunicación con la pantalla CFX-750.
– Rojo – la unidad está conectada al suministro de alimentación pero no comunica
con la pantalla CFX-750.

Controlador HARDI 5500
Nota – Para que el controlador HARDI 5500 funcione correctamente con la pantalla CFX-
750, debe instalar firmware versión 3.16 o superior en el controlador HARDI y conectar una
caja de control JOBCOM.

Programación
1. Una vez seleccionado el controlador HARDI 5500, aparece la siguiente pantalla:

Nota – No configure la pantalla para que saque mensajes NMEA por el mismo puerto al que
se ha conectado el controlador.
2. En el controlador HARDI 5500, vaya al menú Prog.
3. Cambie Remoto por Habilitado.
Para más información sobre la programación del controlador HARDI 5500, consulte el
manual de instrucciones de HARDI.



Avanzada
Use la opción Avanzada en la pantalla Implemento para configurar lo siguiente:
• Programar Brazo de Aplicación
• Control de Pasada
• Control de Dosis
• Deshabilitar Cuando esté Parado
• Redondear Dosis

Programar Brazo de Aplicación
Nota – La Programación del Implemento en la pantalla CFX-750 debe coincidir con la
configuración del controlador HARDI. De lo contrario, se mostrará un mensaje de
advertencia en la pantalla.

Ancho Implemento Ingrese un ancho entre 1' 00" y 328' 01" (0,30 y 99,99 m).
Boquillas para alambrado Ingrese las ubicaciones de todas las boquillas para alambrado.
Número de Secciones Ingrese un número entre 1 y 10.

Control de Pasada

Control del Brazo de Ingrese un ancho entre 1' 00" y 328' 01" (0,30 y 99,99 m).
Aplicación
Superposición de Controla la cantidad de superposición de cobertura permitida entre la
activación/desactivación activación y desactivación de las secciones del implemento de aplicación.
de cobertura Ingrese un valor entre 1 y 99%.
Superposición Controla la cantidad de superposición en un límite antes de apagar la sección
Apertura/Cierre en Límite del implemento de aplicación.
Ingrese un valor entre 1 - 99%.
Demora en Ajusta la activación o desactivación de las secciones del implemento de
Apertura/Cierre de Válvula aplicación tomando en cuenta las demoras del hardware del sistema.
Ingrese un tiempo entre 0,0 y 10,0 segundos.
Superposición Intencional Establece la distancia en la que va a ocurrir superposición al trasladarse a una
zona sin aplicar o al salir de una zona aplicada.
Ingrese una distancia entre 0' 00" y 32' 10" (0,00 y 10,00 m).



Control de Dosis

Sí Las dosis de aplicación se envían desde una prescripción cargada en la pantalla o desde
la dosis deseada configurada manualmente en la pantalla.
No La dosis deseada debe ser configurada en el controlador HARDI. La pantalla CFX-750 no
envía las dosis deseadas al controlador. Esta es la configuración predeterminada.

Nota – Al enviar una dosis deseada mayor que 99.9 al controlador HARDI 5500, la pantalla la
redondea al número entero más próximo. Por ejemplo, 0-99.9 no se redondea. 101.4 se redondea
a 101.

Deshabilitar Cuando esté Parado
Puede usar esta opción para controlar la operación del sistema cuando el vehículo esté
estacionario.
Si el vehículo es una plantadora que funciona con embragues, seleccione No para poder
continuar plantando incluso cuando el vehículo esté parado.

Redondear Dosis
Debido a las limitaciones de la bomba, el caudal del líquido normalmente no es uniforme.
Para controlar la manera en que estos valores se muestran en la pantalla, puede habilitar o
deshabilitar Redondear Dosis.

Valor ... Notas ...
Sí la dosis aplicada coincidirá con la dosis deseada cuando se encuentre en un
10% del valor.
No se muestran todas las fluctuaciones de la dosis real aplicada.



Operación
Cuando conecte el controlador HARDI 5500 a la pantalla CFX-750, aparecerán los siguientes
elementos en la pantalla de guía

c

d

e f g

Descripción Notas
c Icono de Acceso Rápido Véase Icono de Acceso Rápido, página 38.
d Indicadores de estado de Muestra el estado actual de todas las secciones del implento de
las secciones del aplicación:
implemento de aplicación • Verde: Habilitada y aplicando
• Gris: Habilitada pero no aplicando
• Rojo: La sección está cerrada (el interruptor está apagado)
e Dosis deseada Si se ha cargado una prescripción, se muestra P para indicar que se
está usando la dosis de prescripción en lugar de la dosis deseada.

f Dosis real Como el controlador HARDI no indica la dosis real aplicada en la
pantalla, este elemento siempre aparece como N/A.

g Control de secciones Muestra el modo actual del controlador.
Indicador de boquillas para Este indicador aparece solamente cuando se habilita una boquilla
alambrado para alambrado. El estado de la boquilla se representa con los mismos
colores que las secciones del implemento (véase abajo).
Nota – La pantalla CFX-750 no puede encender ni apagar
automáticamente las boquillas para alambrado. Unicamente muestra
su estado actual.
Indicador de aplicación El icono del volante en la pantalla gira cuando el interruptor principal
Hardi está encendido y los brazos de aplicación activados.



Controladores Raven
Al usar los controladores de las series Raven SCS 400 y 600 con la pantalla CFX-750,
considere lo siguiente:
• La pantalla CFX-750 no puede controlar el estado del interruptor principal ni el del
interruptor de secciones del controlador Raven. Esto significa que el operador debe
controlar el aplicador en todo momento.
• La pantalla CFX-750 no puede apagar automáticamente el aplicador al salir de las
cabeceras, atravesar zonas de exclusión o zonas ya aplicadas.
• Es probable que el aplicador no se apague completamente cuando la pantalla CFX-750
envíe una dosis cero. Esto significa que el operador puede tener que apagar a mano el
interruptor principal para asegurarse de que cesa la aplicación.
Nota – El único momento en que la pantalla CFX-750 envía una dosis cero es cuando el
aplicador se encuentra fuera del límite de prescripción y la opción "Dosis Fuera de
Prescripción" es cero.
• El operador debe asegurarse de que el interruptor principal esté apagado cuando no
haya ningún lote abierto para que no se aplique accidentalmente en zonas que no
necesitan ser pulverizadas, por ejemplo, en carreteras, senderos y lotes vecinos.



Programación
1. Una vez seleccionado el controlador Raven, aparece la siguiente pantalla:

2. En el controlador Raven, programe las siguientes configuraciones del menú Datos:

Parámetro Configuración
Baudios o velocidad de conexión 9600
GPS Inac
DLOG o Registro de datos Sí
TRIG o Valor de Data Log Trigger 1
UNID o Unidades de Data Log Trigger seg

Nota – En el grupo GPS, si aparece ‘Send time’, ‘Time acknowledge’ o ‘Close file’, cámbielos
a GPS Inac. De lo contrario, no se mostrará la opción DLOG o DATA LOG.
Para más información sobre la programación del controlador Raven, consulte el manual de
instrucciones de Raven.

Avanzada
• Dosis deseada
• Redondear Dosis





Dosis deseada
Establezca la dosis de aplicación deseada que va a enviarse al controlador Raven. Ingrese
una dosis entre 0,0 y 11.000,0.

Redondear dosis

Valor ... Notas ...
Sí la dosis aplicada coincidirá con la dosis deseada cuando se encuentre en un
10% del valor.



Operación
Cuando conecte el controlador Raven a la pantalla CFX-750, aparecerán los siguientes
elementos en la pantalla de guía:

c

d

e f

Item Descripción Notas

f Dosis real La dosis de aplicación real.
Se refiere a la cantidad de producto que está siendo aplicada.

Raven está encendido y los brazos de aplicación activados.

Dosis Deseada
Para introducir manualmente la dosis a enviar al controlador:
1. En la pantalla Prog., toque Implemento y luego Avanzada.
2. Toque Dosis deseada y ajuste la dosis que va a enviarse al controlador.



Apertura y cierre automático de las secciones del implemento de aplicación
La pantalla CFX-750 no va a abrir ni cerrar automáticamente las secciones del implemento
de aplicación para el controlador Raven.
Nota – Para asegurarse de que no se aplique en las zonas fuera de la cabecera, en las zonas
de exclusión o en zonas ya aplicadas, necesitará apagar manualmente el interruptor
principal del controlador Raven.

Controlador Rawson

Programación
1. Una vez seleccionado el controlador Rawson, aparece el siguiente mensaje de
advertencia. Asegúrese de leer el mensaje detenidamente y toque para
continuar:

2. Cambie el puerto de salida a COM o AUX de forma que coincida con el puerto de la
pantalla al que se ha conectado el controlador.
3. En el controlador Rawson:
– Verifique los valores preestablecidos de Dosis deseada e Incremento e ingréselos
en la pantalla CFX-750. Para saber cómo cambiar estas configuraciones en la
pantalla CFX-750, véase Avanzada, abajo.
– Establezca la velocidad de conexión en 9600.
Para habilitar la pantalla CFX-750 de forma que pueda cambiar las dosis en el controlador,
deberá programar el controlador Rawson en el modo GPS:
1. Encienda el controlador Rawson.
2. Presione el botón MODE dos veces.
3. Presione el botón SET para conmutar el controlador entre los modos GPS y no GPS.
Nota – Si no programa el controlador Rawson para que use el modo GPS, la pantalla
CFX-750 sólo registrará las dosis usadas.
Para más información sobre la configuración del controlador Rawson, consulte la Guía del
usuario del controlador de dosis ACCU-RATE 9.2A.



Avanzada
• Dosis deseada
• Dosis Predeterminada
• Incremento
• Redondear Dosis



Control de Pasada

Aplicación
Superposición de Controla la cantidad de superposición de cobertura permitida entre
activación/desactivación la activación y desactivación de las secciones del implemento de
de cobertura aplicación.
Superposición Controla la cantidad de superposición en un límite antes de apagar
Apertura/Cierre en Límite la sección del implemento de aplicación.
Demora en Ajusta la activación o desactivación de las secciones del implemento
Apertura/Cierre de de aplicación tomando en cuenta las demoras del hardware del
Válvula sistema.
Superposición Establece la distancia en la que va a ocurrir superposición al
Intencional trasladarse a una zona sin aplicar o al salir de una zona aplicada.



Dosis deseada
Establezca la dosis de aplicación deseada que va a enviarse al controlador Rawson. Ingrese
Alternativamente, puede cargar una prescripción de forma que la pantalla CFX-750 envíe
automáticamente las dosis deseadas al controlador Rawson.
Nota – Cuando la pantalla CFX-750 envíe dosis deseadas al controlador Rawson, este sólo
mostrará la pantalla Dosis deseada. Para cambiar o ver cualquier otra pantalla en el
controlador Rawson, deberá desenchufar el cable de la pantalla CFX-750.
Nota – Al usar una prescripción con el controlador Rawson, las dosis deseadas en la
prescripción deben coincidir con los incrementos en el controlador Rawson. Por ejemplo, si
el valor predeterminado es 25000 y el incremento es 4%, entonces los valores de dosis
deseada que acepta el controlador Rawson son 26000, 27000, 28000…40000. Si no ocurre
esto, el controlador Rawson no podrá aplicar la dosis correcta.

Dosis Predeterminada
En la pantalla CFX-750, establezca la misma dosis deseada que aparece en el controlador
Rawson al encenderlo la primera vez. Ingrese un número entre 0 y 9999000.

Incremento
El Incremento aumenta o disminuye la dosis real aplicada según el porcentaje que usted
elija. Puede elegir uno de los siguientes valores:
• 2%
• 4%
• 6 2/3%

Redondear Dosis

Valor ... Notas ...
Sí la dosis aplicada coincidirá con la dosis deseada cuando se encuentre en un 10% del
valor.



Operación
Cuando conecte el controlador Rawson a la pantalla CFX-750, aparecerán los siguientes

c

d
e f
Descripción Notas
Indicador de aplicación El icono del volante en la pantalla gira cuando el interruptor
principal Rawson está encendido y la barra de luces recibe
mensajes de caudal desde el controlador.



Controlador Amazone

Programación
1. Una vez seleccionado el controlador Amazone, aparece la siguiente pantalla:

2. En el controlador Amazone, vaya al menú Prog.
3. Cambie Remoto por Habilitado.
Para más información sobre la programación del controlador Amazone, consulte el manual
de instrucciones de Amazone.

Avanzada
• Dosis Deseada
• Cerrar Dosis en Superposición
• Redondear Dosis

Nota – La programación del brazo de aplicación del implemento en la pantalla CFX-750
debe coincidir con la configuración del controlador Amazone. De lo contrario, se mostrará
un mensaje de advertencia en la pantalla.




Número de secciones Ingrese un número entre 1 y 10.

Control de Pasada
Aplicación
Válvula sistema.

Control de Dosis
Sí Las dosis de aplicación se envían desde una prescripción cargada en la
pantalla o desde la dosis deseada configurada manualmente en la pantalla.
No La dosis deseada debe ser configurada en el controlador Amazone. La
pantalla CFX-750 no envía las dosis deseadas al controlador. Esta es la
configuración predeterminada.

Nota – Al enviar una dosis deseada mayor que 99’9 al controlador Amazone, la pantalla la
redondea al número entero más próximo. Por ejemplo, 0-99’9 no se redondea. 101’4 se
redondea a 101.

Dosis deseada
Establezca la dosis de aplicación deseada que va a enviarse al controlador Amazone.
Ingrese una dosis entre 0,0 y 11.000,0



Cerrar Dosis en Superposición

Sí No aplica sobre una zona ya tratada.
No Aplica sobre una zona ya tratada.

Operación
Cuando conecte el controlador Amazone a la pantalla CFX-750, aparecerán los siguientes

Componente Notas
Dosis real
Dosis deseada Si se ha cargado una prescripción, se muestra P para indicar que se está
usando la dosis de prescripción en lugar de la dosis deseada.
Indicadores de estado de las Muestra el estado actual de todas las secciones del implento de aplicación:
secciones del implemento de • Verde: Habilitada y aplicando
aplicación • Gris: Habilitada pero no aplicando
Amazone está encendido y la barra de luces recibe mensajes de caudal desde
el controlador. .
Icono de Acceso Rápido Véase Icono de Acceso Rápido, página 38.



Controlador LH 5000

Programación
1. Una vez seleccionado el controlador LH5000, aparece la siguiente pantalla:

2. En la pantalla CFX-750, asegúrese de que el puerto de salida coincida con el puerto de
la pantalla al que se ha conectado el controlador (COM o AUX).
3. No configure la pantalla para que saque mensajes NMEA por el mismo puerto al que
Para más información sobre la programación del controlador LH 5000, consulte el manual
de instrucciones de LH 5000.

Avanzada
• Dosis deseada
• Cerrar Dosis en Superposición
• Redondear Dosis

debe coincidir con la configuración del controlador LH500. De lo contrario, se mostrará un
mensaje de advertencia en la pantalla.



Nota – Use esta opción para ver y ajustar las siguientes configuraciones:


Control de Pasada

Aplicación
Válvula sistema.

Control de Dosis

Sí Las dosis de aplicación se envían desde una prescripción cargada en la
pantalla o desde la dosis deseada configurada manualmente en la pantalla.
No La dosis deseada debe ser configurada en el controlador LH 5000. La
pantalla CFX-750 no envía las dosis deseadas al controlador. Esta es la
configuración predeterminada.

Nota – Al enviar una dosis deseada mayor que 99’9 al controlador LH 5000, la pantalla la
redondea a 101.



Dosis deseada
Establezca la dosis de aplicación deseada que va a enviarse al controlador LH 500. Ingrese

Cerrar Dosis en Superposición
Sí No aplica sobre una zona ya tratada.
No Aplica sobre una zona ya tratada.

Operación
Cuando conecte el controlador de dosis variable LH 5000 a la pantalla CFX-750, aparecerán
los siguientes elementos en la pantalla de guía:

c

d
e f
Descripción Notas
LH 500 está encendido y la barra de luces recibe mensajes de caudal
desde el controlador.



Controlador Vaderstad

Programación
1. Una vez seleccionado el controlador Vaderstad aparece la siguiente pantalla:

2. En la pantalla Tipo de Dispositivo, seleccione el tipo de implemento que va a usar:
– Aplicador de líquidos o pulverizadora
– Plantadora/Sembradora
– Fertilizadora/Aplicador de sólidos
3. En el controlador Vaderstad, vaya a la pantalla de programación.
4. Establezca GPS en No.

Avanzada
• Dosis Deseada
• Apertura/cierre de todo el brazo de aplicación
• Redondear Dosis

debe coincidir con la del controlador Vaderstad. Si no es así, aparecerá un mensaje de





Control de Pasada

Aplicación
Superposición de Controla la cantidad de superposición de cobertura permitida entre la activación
activación/desactivación y desactivación de las secciones del implemento de aplicación.
Superposición Controla la cantidad de superposición en un límite antes de apagar la sección del
Apertura/Cierre en Límite implemento de aplicación.

Control de Dosis

Configuración... Notes ...
No La dosis deseada debe ser configurada en el controlador Vaderstad. La pantalla CFX-750
no envía las dosis deseadas al controlador. Esta es la configuración predeterminada.

Nota – Al enviar una dosis deseada mayor que 99’9 al controlador Vaderstad la pantalla la
redondea a 101.

Dosis deseada
Establezca la dosis de aplicación deseada que va a enviarse al controlador Vaderstad.
Ingrese una dosis entre 0,0 y 11.000,0.



Apertura/cierre de todo el brazo de aplicación
Use este valor para apagar las secciones del brazo de aplicación del implemento en las
zonas que ya han sido aplicadas.
Nota – Esta configuración sólo sirve para abrir o cerrar todas las secciones del brazo de
aplicación. No soporta secciones individuales.
• Seleccione Sí para que no se aplique en una zona ya cubierta.
• Seleccione No para que se aplique en una zona ya cubierta.

Redondear Dosis

Valor ... Notas ...
Sí la dosis aplicada coincidirá con la dosis deseada cuando se encuentre en un 10% del
valor.

Controlador Bogballe

Programación
1. Una vez seleccionado el controlador Bogballe, aparece la siguiente pantalla:

2. En el controlador Bogballe, presione Return / Return / Fertil.-Distrib / Select Type /
Bogballe E/EX / Accept.
Para más información sobre la programación del controlador Bogballe, consulte el manual
de instrucciones correspondiente.



Avanzada
• Dosis Deseada
• Apertura/cierre de todo el brazo de aplicación

debe coincidir con la del controlador Bogballe. Si no es así, aparecerá un mensaje de


Control de Pasada

Aplicación
Superposición de Controla la cantidad de superposición de cobertura permitida entre la activación
activación/desactivación y desactivación de las secciones del implemento de aplicación.
Superposición Controla la cantidad de superposición en un límite antes de apagar la sección del
Apertura/Cierre en Límite implemento de aplicación.



Control de Dosis

Configuración... Notes ...
No La dosis deseada debe ser configurada en el controlador Bogballe. La pantalla CFX-750
no envía las dosis deseadas al controlador. Esta es la configuración predeterminada.

Nota – Al enviar una dosis deseada mayor que 99’9 al controlador Bogballe la pantalla la
redondea a 101.

Redondear Dosis
Establezca la dosis de aplicación deseada que va a enviarse al controlador LH 5000. Ingrese

Apertura/cierre de todo el brazo de aplicación
Use este valor para apagar las secciones del brazo de aplicación del implemento en las
zonas que ya han sido aplicadas.
Nota – Esta configuración sólo sirve para abrir o cerrar todas las secciones del brazo de
aplicación. No soporta secciones individuales.
• Seleccione Sí para que no se aplique en una zona ya cubierta.
• Seleccione No para que se aplique en una zona ya cubierta.



Verificación de la conexión del implemento
Para verificar que la conexión entre la pantalla CFX-750 y el controlador del implemento es
correcta, acceda a la pantalla Estado Controlador VR:
1. En la pantalla Config., toque Vehículo y toque Estado.
2. Toque Estado Controlador VR. Aparece una pantalla parecida a la siguiente:

3. Verifique que el Estado muestra Conectado.
Nota – Si el Estado muestra No conectado, verifique que el cable del controlador esté bien
conectado a la pantalla. En caso afirmativo, verifique que la pantalla y el controlador han
sido configurados correctamente, tal como se detalla en los siguientes apartados.


CAPÍTULO

6
Registro y Guía 6

En este capítulo: En este capítulo se describe el tipo de
información de guía que proporciona la pantalla
 Introducción CFX-750.
 Establecimiento de las configuraciones de
guía
 Iniciación de la guía
 Lotes
 Restablecimiento de la guía
 Líneas de guía
 Patrones de guía
 Grabación de cobertura
 La función Pausar / Reanudar
 Suavizamiento de curvas

Guía del usuario de la pantalla CFX-750 1 33

6 Registro y Guía

Introducción
Mientras usted trabaja, en la pantalla CFX-750 y en la barra de luces integrada se muestra
información de guía que indica:
• la posición de su vehículo en el lote
• las líneas de guía
• la distancia de desviación
Para recibir esta información de guía (y cualquier asistencia de un sistema de piloto
automático) necesita hacer lo siguiente:
1. Configurar la manera en que la guía aparece en la pantalla. Véase Establecimiento de
las configuraciones de guía, abajo.
2. Establecer una línea de guía. Véase Líneas de guía, página 143.
3. Configurar la barra de luces. Véase Configuración de la barra de luces, página 176.

Establecimiento de las configuraciones de guía
2. En la pantalla Config., toque Guía.

3. Seleccione las opciones a configurar.

Opción Para más información, véase ...
Configuración de Giro página 135
Configuración de Cobertura página 136
Configuración del Desplazamiento página 136
Registro página 136
Grabación FreeForm página 137
Cambiar Cabecera/Relleno página 137
Configuración de Límite página 138

1 34 Guía del usuario de la pantalla CFX-750

Registro y Guía 6

Configuración de Giro
A continuación se describen las opciones de configuración del giro.

Modo Radio Giro Mínimo
Esta configuración suaviza las esquinas de las líneas curvas AB optimizando con ello la
precisión de su sistema de piloto automático en las curvas.

Use el modo ... Para ...
Automático Establecer el radio en un 80% del ancho de pasada o en 32,8' (10 m),
(Este es el modo según el que sea mayor.
predeterminado.)
Deshabilitado No tratar de mantener un radio de giro mínimo al conducir en
curvas.
Nota – Si usa este modo, las curvas pueden ser muy cerradas y es
probable que el sistema de piloto automático no pueda completar el
giro.
Manual Elegir manualmente el radio mínimo.

Umbral de alerta en giro cerrado
La pantalla CFX-750 lo alerta cuando la máquina se encuentre a la distancia especificada de
una curva cerrada.
El umbral se ha establecido entre 1 y 10. Para aumentar la sensibilidad de la alerta,
disminuya el número.

Detección Vuelta en U Automática
La detección de giro o vuelta en U automática sólo funciona con los patrones FreeForm™ y
con los de curva adaptada. Para más información, véase Patrones de guía, página 144.

Use este modo ... Para ...
Sí detectar automáticamente que el vehículo ha girado en U y ha
generado la siguiente línea de guía.
No controlar manualmente el momento en que se termina la pasada.
Con el patrón FreeForm debe parar la grabación manualmente. Con
el patrón de curva adaptada debe marcar manualmente el punto B.


6 Registro y Guía

Configuración de Cobertura
Establezca las opciones de Configuración de Cobertura correspondientes a su sistema.

Retardo Grabación de Cobertura
Si activa la grabación de cobertura a la vez que habilita el sistema de aplicación, establezca
un retardo de la grabación de cobertura que coincida con el tiempo que tarda el caudal en
empezar cuando enciende su sistema de aplicación. Esto asegura que la pantalla grabe la
cobertura desde el punto de inicio real de la aplicación. Puede ingresar un tiempo de
retardo entre 0 y 10 segundos.

Grabación de cobertura

Use el modo ... Para ...
Deshabilitado Apagar la grabación de cobertura.
Manual Encender y apagar manualmente la grabación de cobertura.
Acoplado Habilitar automáticamente la grabación de cobertura cuando está
acoplado el piloto automático.
Interruptor Usar un interruptor remoto para encender y apagar la grabación de
cobertura.

Configuración del Desplazamiento

Borrar Desplazamiento al Cuando se habilita, la pantalla borra la posición desplazada cada vez
Final de la Pasada que el usuario cambia de pasada.
Reiniciar Desplazamiento Cuando se habilita, se borran todos los desplazamientos aplicados y
todas las pasadas vuelven a sus posiciones originales.
Incremento Cada desplazamiento mueve la línea de guía según este valor. El
Desplazamiento incremento de desplazamiento predeterminado es 0' 1" (2,5 cm).
Ingrese un valor entre 2 y 12" (3 y 30 cm).

Registro
Use esta configuración para establecer la distancia de advertencia y registrar posiciones
para las siguientes características:
• Punto
• Línea
• Area


Registro y Guía 6

Distancia de Advertencia
Puede establecer una distancia de advertencia para que la pantalla CFX-750 le advierta
cuando su máquina se acerque a la característica.
Cuando la máquina se acerca a la distancia especificada, se muestra una advertencia en la
pantalla. Si tiene un sistema EZ-Steer o Autopilot con una alarma sonora Sonalert,
escuchará también la alarma sonora.
Puede establecer la Distancia de Advertencia entre 0'00" y 984' 03" (0,0 - 300,0 m).

Posición de Registro
Elija el punto donde se ha registrado la característica. Cuando el vehículo llegue a este
punto, se registrará la marca.

Borrar Características
Use esta función para eliminar las características de punto, línea y área de un lote
seleccionado. Sólo se eliminarán las características pero no el lote.

Grabación FreeForm
Use esta configuración para elegir el método que la pantalla usa para grabar un patrón
FreeForm:

Seleccione este modo ... para...
Manual usar los iconos de la pantalla de guía para controlar el momento
en que se graba la pasada.
Para empezar la grabación, toque , para pararla, toque
..
Grabar con cobertura empezar y parar automáticamente el registro de un patrón
FreeFrom cuando grabación de cobertura empiece o termine.
Nota – Puede seguir usando el icono de Grabación FreeForm para
cambiar la grabación manualmente.

Cambiar Cabecera/Relleno
Use esta configuración para elegir el método que la pantalla usa para cambiar entre las
zonas de cabecera y relleno de un lote:

Seleccione el modo ... Para ...
Automático cambiar automáticamente de cabecera a relleno cuando el
vehículo se meta en el límite interior de la cabecera.
Manual usar los iconos de la pantalla de guía para seleccionar el momento
en que la guía cambia de cabecera a relleno.


6 Registro y Guía

Configuración de Límite
Use la opción Configuración de Límite para configurar:
• el momento en que activar límites. Véase Límites, más abajo.
• la manera en que la pantalla registra los límites. Véase Extender Límite, más abajo.
Tenga en cuenta lo siguiente:
• cuando se registra un límite, la pantalla calcula automáticamente la zona del límite y
muestra esta información en la ficha Estado.
• cuando se carga un lote que contiene un límite, también se carga el límite.
• pueden grabarse varios límites en un solo lote.
• si el controlador de dosis variable tiene funciones de apertura/cierre de secciones del
implemento de aplicación, los límites actúan como una barrera de forma que cuando
el usuario se sale del límite, el controlador apaga automáticamente el implemento.

Límites

Seleccione el modo ... Para ...
Habilitar usar los límites existentes y crear límites nuevos para todos sus lotes.
Deshabilitar para este deshabilitar todos los límites pero sólo para el lote en el que está
lote trabajando en ese momento. Cuando vaya al lote siguiente, la opción
cambiará automáticamente a Habilitar.
Deshabilitar para todos deshabilitar todos los límites de todos los lotes en que esté
los lotes trabajando, incluyendo los límites hechos con patrones de cabecera.

Extender Límite
Use esta configuración para determinar lo que la pantalla hace con el límite cuando ha
terminado la grabación.

Si selecciona el modo ... El límite...
No Extender no cambiará cuando se pare la grabación
Medio Ancho de Pasada se extenderá medio ancho de pasada hacia la parte exterior de la
pasada
Un Ancho de Pasada se extenderá un ancho de pasada hacia la parte exterior de la
pasada


Registro y Guía 6

Iniciación de la guía
Antes de poder usar la pantalla de guía, deberá configurar el implemento:
1. En la pantalla de guía, toque y luego toque Crear Lote Nuevo.
2. En la pantalla Crear Lote Nuevo, toque Programar Implemento.
3. Edite las configuraciones de cada una de las opciones. Para más información, véase
Opciones de Programación del Implemento, página 139.
4. Seleccione un tipo de patrón (véase Patrones de guía, página 144) y continúe
siguiendo las instrucciones del Ayudante.

Opciones de Programación del Implemento
Para obtener una guía óptima, asegúrese de introducir información precisa del implemento
conectado al vehículo. De lo contrario, si la información no es correcta, pueden dejarse
zonas sin aplicar y zonas con superposición de cobertura.
En la siguiente tabla se describen todas las opciones de programación del implemento:
Opción Ingrese una medida Esto ajusta la guía y la Notas
entre ... grabación de cobertura
cuando ...
Ancho 1' 00" - 328' 01"
Implemento (0’305 y 99’990 m)
Superponer/ 394" de omisión y • Para evitar dejar zonas sin aplicar,
Saltar 394" de establezca un valor de Superposición
superposición Intencional.
(1000 cm).
Desplazamiento 1969" hacia la El implemento se desvía • Cuando esté configurado y en línea, el
Izq./Der. derecha y 1969" del eje central del implemento debe estar sobre la línea
hacia la izquierda vehículo. de guía, con el vehículo a un lado.
(5000 cm). • Para recibir guía mientras conduce,
use los LED de la barra de luces. Para
más información, véase Lectura de los
patrones de la barra de luces,
página 42.


6 Registro y Guía

Opción Ingrese una medida Esto ajusta la guía y la Notas
entre ... grabación de cobertura
cuando ...
Desplazar 1188" hacia atrás y El implemento no está • Configure un desplazamiento hacia
Adelante/ 384" hacia adelante centrado directamente adelante cuando el implemento esté
Atrás (3018 cm - 975 cm) debajo de la antena GPS delante de la antena (en la parte
(para los sistemas EZ- delantera del vehículo) para los
Steer) o el eje fijo del sistemas EZ-Steer, o delante del eje fijo
vehículo (para los del vehículo para los sistemas
sistemas Autopilot). Autopilot.
• Configure un desplazamiento hacia
atrás cuando el implemento esté
detrás de la antena (en la parte
posterior del vehículo) para los
sistemas EZ-Steer, o detrás del eje fijo
del vehículo para los sistemas
Autopilot.
Desviación 393.7" hacia la Hay una desviación
izquierda y 393.7" variable del
hacia la derecha implemento causada
(1000.0 cm). por la inclinación del
terreno y que se deslice
hacia un lado.
Tipo de Montaje Elija el tipo de montaje que usa el
implemento (barra de tiro o enganche).

Uso de la guía en segmentos curvos
Después de definir la línea de guía, hay dos formas de conseguir guía:
• Conduzca el vehículo y haga un giro en U cerrado. Aparecerá la siguiente línea de guía.
• Si está grabando manualmente una curva FreeForm, toque para dejar de definir
la línea actual.
La curva FreeForm es similar a una curva adaptada. Debe registrar la línea en cada pasada
para recibir guía en la siguiente. Si el vehículo no está trazando una línea (o ruta de guía)
detrás de él, significa que no está grabando su camino por lo que no se mostrará la
siguiente línea de guía.
Nota – No confunda la siguiente línea de guía con la ruta de guía que se muestra detrás del
vehículo y que indica su guía actual. Necesitará crear una nueva línea de guía para recibir
guía en la próxima pasada.

Uso de la guía en segmentos rectos
Al conducir en líneas AB rectas, no necesita grabar su ruta ya que las líneas de guía se
generan automáticamente.


Registro y Guía 6

Creación de secciones rectas en pasadas curvas o cabeceras
Para crear secciones rectas al grabar cabeceras o pasadas curvas:
1. Toque .
2. Conduzca por la sección.
3. Toque para dejar de grabar la sección recta y volver a empezar a grabar una
curva.

Lotes
Por campo o “lote” nos referimos a una zona específica del terreno donde se realizan
actividades tales como la plantación de semillas o la aplicación de fertilizante.
El usuario crea el primer lote al configurar el implemento por primera vez (véase Iniciación
de la guía, página 139). Ese lote sigue abierto hasta que se hace uno de lo siguiente:
• Crear un nuevo lote, o cargar un lote guardado con anterioridad.
• Calibrar el sistema EZ-Steer.
• Realizar una reinicialización en frío.
Nota – Los lotes se almacenan automáticamente. El usuario no necesita grabarlos.
En los siguientes apartados se describe cómo usar la función Lote cuando ya se ha cargado
un lote en la pantalla.

Creación de un nuevo lote
1. En la vista de guía, toque . Aparecerá la pantalla Finalizar Lote.
2. Toque Sí.
3. En la pantalla Crear un lote nuevo o seleccionar uno existente, toque Crear Lote Nuevo.
4. Para establecer el nuevo lote, siga las instrucciones del Ayudante.
5. Siga las instrucciones de la pantalla para conducir a su línea nueva. Para más
información, véase Registro de una línea AB, página 145.

Selección (carga) de un lote
2. En la pantalla Finalizar Lote toque Sí.
3. En la pantalla Crear un lote nuevo o seleccionar uno existente, toque Seleccionar Lote
por Nombre.
4. En la pantalla Seleccionar Lote por Nombre, elija el lote que quiere cargar.


6 Registro y Guía

Adición de una línea AB al lote actual
Para crear una nueva línea AB en el lote actual:
2. En la pantalla Finalizar Lote, toque No.
3. En la pantalla Crear una nueva línea o seleccionar una existente, toque Agregar Línea
AB.
información, véase Registro de una línea AB, página 145).

Selección (carga) de una línea AB en un lote
2. En la pantalla Finalizar Lote, toque No.
3. En la pantalla Crear una nueva línea o seleccionar una existente, toque Seleccionar
existente.
información, véase Registro de una línea AB, página 145.

Registro o grabación de datos
Opcionalmente, puede registrar información operacional y medioambiental de cada uno de
los lotes que crea, incluyendo:

• Operador • Número Licencia EPA • Campaña
• Ubicación Establec • Vehículo • Implemento
• Método de Aplicación • Velocidad de Viento • Veloc Ráfagas Viento
• Dirección del Viento • Condición de Cielo • Condiciones de Suelo
• Temperatura • Humedad • Cultivo
• Plaga Objetivo • Material Aplicado

Asimismo, hay cuatro campos personalizables donde se pueden ingresar los valores que
quiera el usuario.
Para más información al respecto, véase Capítulo 8, Datos.


Registro y Guía 6

Restablecimiento de la guía
Para restablecer la guía, en la vista de guía toque . Aparecerá la pantalla Finalizar Lote:

Para registrar:
• un lote nuevo o seleccionar uno existente, elija Sí.
• una línea AB nueva o seleccionar una existente en el lote actual, elija No.
Nota – Si selecciona ‘Sí’, el lote actual se cerrará automáticamente. Esto significa que no
puede salir del Ayudante de lote nuevo y volver al lote actual.

Líneas de guía
Para crear una línea de guía, defina un punto de inicio (A) y un punto final (B). Una vez
definidos estos dos puntos, la pantalla traza una línea entre ambos. Esta es la línea AB
principal.
Nota – Las líneas AB se guardan automáticamente. El usuario no necesita guardarlas.
Cuando defina la primera línea de guía, la pantalla la copia para crear líneas de guía
adicionales.

Distancia entre líneas de guía
Al definir la línea AB, especificó el ancho del implemento conectado al vehículo. La pantalla
usa esta medida para calcular la distancia entre líneas de guía. Si no quiere que la distancia
entre líneas de guía sea exactamente la de un ancho de implemento, puede establecer un
salto o superposición.

Cabeceras
Puede grabar un límite de cabecera, o puede trabajar sin cabecera.


6 Registro y Guía

Apariencia de la pantalla
Cuando la pantalla de guía muestra la vista por detrás, marca las líneas de guía con los
siguientes iconos:

Este/os marca/n ...
icono/s
la línea principal creada. Todas las pasadas se basan en esta línea.

el punto A (inicio) y el punto B (final) de la línea principal.

la primera pasada a la izquierda de la línea principal, donde ‘izquierda’ se
refiere al sentido en que se trazó la línea principal y no a la posición actual del
vehículo.
Considere lo siguiente:
• La pasada actual y su marca son naranjas.
• En un patrón Pívot, las pasadas se enumeran desde el centro y no a partir de
la pasada inicial.
la segunda línea a la izquierda de la línea principal.

Patrones de guía
Seleccione el patrón de guía que le permita crear la línea de guía adecuada para su lote:
1. En la pantalla de guía, toque y luego toque Crear Lote Nuevo.
2. En la pantalla Crear Lote Nuevo, toque Tipo de Patrón.
3. Seleccione el patrón a usar:

Patrón Para más información, véase ...
AB Recta página 145
A+ página 145
Curva Idéntica página 146
Curva Adaptada página 146
Pívot página 148
Cabecera página 148
FreeForm página 149


Registro y Guía 6

AB Recta
Use el patrón de línea AB Recta cuando no necesite definir B
cabeceras y quiera conducir por el lote en líneas rectas
paralelas.
Nota – Cuando el vehículo esté en la línea de guía, esta se
extenderá 1 km (0,6 millas) antes del punto A y 1 km después
del punto B. Esto permite ver con más facilidad el lugar donde A
empieza la siguiente pasada así como alinear el vehículo
después de un giro.

Registro de una línea AB
1. Conduzca al punto de inicio de la línea principal.
2. Toque y conduzca al final de la línea.
3. Cuando se resalte el icono, toque . Aparece la línea principal.
4. Gire a la izquierda o a la derecha para ir a la próxima pasada. Cuando se acerque a ella,
ésta se mostrará en la pantalla y se pondrá naranja para indicarle que ha sido
seleccionada.

Línea A+
El patrón Línea A+ es una línea recta definida por un único punto
A y un rumbo. Al crear una línea A+, debe ingresar el rumbo en
la pantalla Rumbo A+. Por defecto, el rumbo de la línea A+ es el
mismo que el de la línea AB anterior.
El patrón Línea A+ es útil cuando necesita una guía
perfectamente paralela a la última línea AB, por ejemplo al:
• conducir en lotes contiguos
• registrar la línea AB en una carretera al lado del lote
• saltarse una carretera de acceso de un lote
La línea A+ se extiende 1 km (0,6 millas) antes y después del punto A.

Registro de una línea recta A+
1. Conduzca al punto de inicio dethe la línea principal.
2. Toque y conduzca al final de la línea. Como ya ha configurado el rumbo de la línea,
aparece la línea principal en la pantalla.
3. Para tener guía a la primera pasada siga la línea AB.
seleccionada.


6 Registro y Guía

Curva Idéntica
El patrón de Curva Idéntica graba la ruta exacta entre los B
puntos A and B, en lugar de crear una línea recta. Todas las
líneas de guía siguientes coincidirán con la curva principal,
independientemente del lugar donde conduce el vehículo.
Use el patrón de Curva Idéntica cuando quiera trabajar un lote
A
con curvas suaves.

Registro de una curva idéntica
1. Conduzca al punto de inicio de la curva.
2. Toque y conduzca por la curva inicial.
3. Cuando se resalte el icono, toque . La curva principal aparece en la pantalla.
seleccionada.

Curva Adaptada
El patrón Curva Adaptada proporciona guía a lo largo de una B
curva y actualiza la guía después de cada pasada para tomar en
cuenta cualquier desviación realizada. Registra continuamente
el recorrido, y la guía que ofrece coincide con la de la última
ruta por la que se ha conducido.
A

Registro de una curva adaptada
Puede registrar una curva adaptada manualmente o
automáticamente. El método que utilice dependerá de la
configuración de Detección Vuelta en U Automática.
Para cambiar la configuración de Detección Vuelta en U Automática:
1. En la pantalla Config., toque Guía.
2. Toque Configuración de Giro, y luego Detección Vuelta en U Automática.
3. Si quiere registrar la curva adaptada:
– Automáticamente; seleccione Sí.
– Manualmente; seleccione No.
Para registrar una curva adaptada con detección de giro automática:


Registro y Guía 6

3. Al final de la primera curva, de una vuelta en U. El sistema detecta la vuelta y genera la
pasada siguiente.
Para registrar una curva adaptada manualmente:
3. Al final de la primera curva, toque . El sistema genera la pasada siguiente.
4. Continúe conduciendo por las pasadas y marcando el punto B al final de cada una de
ellas.

Uso del patrón de Curva Adaptada para la búsqueda de surcos
1. Configure Detección Vuelta en U Automática en No.
2. Cree una línea de guía basada en el patrón de Curva Adaptada.
3. Marque el punto B al final de cada surco.
4. Gire el vehículo hacia la siguiente pasada. Cuando el vehículo esté a mitad del giro, se
mostrará guía para la siguiente pasada.

Pívot
Use el patrón Pívot en lotes que usen un sistema de irrigación
centrado en un pivote. Con este patrón podrá conducir en
A
círculos concéntricos alrededor del pivote central.
Para registrar un pívot: B

Nota – Establezca siempre la línea principal próxima al borde
externo del lote.
1. Conduzca al punto de inicio del pívot.
2. Posicione una rueda del vehículo en la huella del pívot, con la parte posterior del
vehículo hacia el brazo del pívot. Si el lote no es un pívot de círculo completo, hágalo
en dirección a la parte posterior del vehículo hacia el borde del lote.
3. Toque y conduzca por el lote. Mantenga el vehículo en la huella. La pantalla
generará pasadas de guía.
seleccionada.
5. Dirija el vehículo de modo que los LED iluminados estén centrados en la barra de luces
a medida que avanza por la pasada.


6 Registro y Guía

Cabecera
El patrón Cabecera le permite definir el límite (la cabecera) de la zona así como las líneas de
guía que lo contienen. Use patrón Cabecera para tener suficiente espacio para girar.
Los siguientes diagramas muestran los dos patrones de Cabecera:
Sencillo Múltiple
A A

B
B

Al empezar a definir la cabecera, defina la línea de guía interna a medida que conduce por
la cabecera, y complete la cabecera.
Podrá cambiar dos configuraciones para el patrón Cabecera:
• El número de circuitos.
• El patrón interno.

Número de circuitos
Cuando cree una cabecera, debe especificar el número total de circuitos (incluyendo la
cabecera principal). Esto define el ancho de la cabecera.
Nota – No importa cuántos circuitos cree, solamente se define la cabecera externa. Los
circuitos de la cabecera interna se copian del circuito original.

Patrón interno
El patrón Interno es el patrón de las líneas de guía dentro de la cabecera. Elija entre los
siguientes:

Elija el patrón ... Para crear ...
AB Recta pasadas paralelas estándares dentro de una cabecera
A+ pasadas paralelas en una cabecera predefinida

Reselección de cabeceras
Cuando use el patrón cabecera podrá ver la cabecera o el patrón interno.
Para ver la guía de la cabecera de nuevo al conducir por el patrón interno, conduzca hacia la
cabecera antes de la primera pasada interna o después de la pasada final interna. La
cabecera aparece automáticamente.


Registro y Guía 6

Grabación o registro de una cabecera
1. Conduzca al punto de inicio de la cabecera.
2. Toque para establecer el punto de inicio de la cabecera.
3. Empiece a conducir por el circuito de la cabecera.
Nota – Para asegurar que la cabecera tenga lados rectos, podrá utilizar la función de
pausa. Véase Creación de secciones rectas en pasadas curvas o cabeceras, página 141.
4. Toque para establecer el punto A de su línea de guía. Si el patrón interno es:
– A+: se establece la línea.
– Línea AB: se continúa conduciendo alrededor de la cabecera. Cuando llegue al
otro extremo de la línea de guía interna, toque para establecer el punto B.
Cuando defina la línea de guía del patrón interno, el círculo del punto de inicio
aparecerá alrededor del punto de inicio de la cabecera.
Nota – Si regresa al inicio de la cabecera antes de definir una línea de guía, la cabecera no
se completará.
5. Para completar la cabecera, haga uno de lo siguiente:
Nota – Defina la línea principal del patrón interno antes de completar la cabecera.
– Continúe conduciendo por el resto de la cabecera hasta regresar al círculo del
punto de inicio. Cuando llegue al círculo del punto de inicio, la cabecera se
completará automáticamente.
– Conduzca parte de la cabecera y luego toque . La cabecera se completará
con una línea recta desde la posición del vehículo hasta el punto de inicio.
Una vez completada la cabecera, aparecerá la línea de guía de la cabecera.
Cuando el vehículo se salga de la cabecera y entre en el interior del patrón, el interior se
llenará con el patrón de la línea de guía (AB Recta o A+).

FreeForm
Use este tipo de patrón para crear líneas de guía curva y recta
para la guía en lotes de formas irregulares.
La pantalla graba la ruta exacta que se conduce, y la usa para
generar la línea de guía siguiente.
Para seleccionar la opción Grabación FreeForm:
1. En la pantalla Config., toque Guía y luego Grabación
FreeForm.
2. Toque Manual o Grabar con cobertura.


6 Registro y Guía

Grabación de una curva FreeForm
1. Conduzca hasta el punto de inicio de la curva FreeForm.
2. Para usar:
– Grabación Manual, toque .
– Grabar con cobertura toque o .
Mientras la pantalla graba la ruta actual, aparece en la pantalla de guía.
3. Conduzca por la curva. Para grabar secciones rectas, puede usar la función Pausa.
Véase Creación de secciones rectas en pasadas curvas o cabeceras, página 141.
4. Para terminar de grabar, haga uno de lo siguiente:
– si tiene habilitada la Detección Vuelta en U Automática, haga un giro en U
cerrado.
– si la grabación es Manual, toque .
– si usa Grabar con cobertura, toque o .
Nota – Si no tiene habilitada la Detección Vuelta en U Automática, deberá parar
manualmente la grabación al final de cada pasada y volver a activarla al principio de la
siguiente pasada.

Utilización del patrón FreeForm para definir una línea AB recta
1. Toque y conduzca al final de la línea.
2. Al final de la línea, toque .

Para cambiar de línea
Para cambiar la línea de guía FreeForm a otra, toque .
La primera vez que toca el icono, la guía pasa a la siguiente curva más próxima. Continúe
tocando el icono para conmutar entre las diversas líneas de guía.
Nota – Para usar esta función, el vehículo debe estar a 1,5 anchos de pasada de una curva
FreeForm.

Uso de curvas FreeForm en lotes espirales
Si va a crear una espiral en el centro del lote, conduzca todo el circuito y vuelva al principio
de la curva FreeForm. Continúe registrando la ruta de guía a medida que realiza espirales
hacia el centro del lote.
Si se encuentra con algún obstáculo, continúe grabando la ruta mientras conduce por la
misma y en la pasada siguiente la línea de guía se ajustará para reflejarlo.
Nota – Cuando cree una espiral con el patrón de guía FreeForm, puede que se forme un
espacio en el centro de la espiral.


Registro y Guía 6

Uso de curvas FreeForm en lotes con terrenos irregulares
Inicie y pare la grabación de guía en los extremos de cada pasada. Si hay 2 líneas de guía
próximas, toque para saltar a la línea correcta.
En cualquier momento, podrá agregar una línea AB para obtener guía de línea recta
continua. Toque para cambiar entre líneas de guía recta AB y guía curva FreeForm.

Grabación de cobertura
La grabación (registro) de cobertura traza un bloque continuo de color detrás del vehículo
para mostrar el área que ha aplicado. Cuando pasa por un área por segunda vez, el color
del área de cobertura cambia. Esto es útil para visualizar las superposiciones.
Para iniciar la grabación de cobertura toque mientras está conduciendo; para
terminar la grabación de cobertura toque .
Nota – Puede haber una demora entre el momento en el que empieza o deja de aplicar la
cobertura en pantalla, y el momento en el que el implemento realmente empieza o para la
cobertura. Para compensar esto, podrá añadir una demora al trazado de la grabación de
cobertura. Véase Retardo Grabación de Cobertura, página 136.
Nota – La cobertura de un lote se limita a 1000 acres por evento.

La función Pausar / Reanudar
Cuando toque Pausar , en la pantalla aparece un icono que le muestra su ubicación exacta
en el momento en que se pausó la guía. Esto le permite volver a la misma posición del lote.
Cuando pausa la guía:
• su posición actual relativa al icono de pausa se muestra en la barra de estado en la
parte superior de la pantalla.
• se muestra la línea de guía actual en la que se encontraba, incluso si ha conducido a
otra pasada.
• la función de pausa recuerda la posición incluso si la barra de luces está apagada.

Suavizamiento de curvas
Por defecto, la pantalla CFX-750 suaviza las curvas para mejorar la guía y la dirección
automática. Puede deshabilitar el suavizamiento de curvas en giros cerrados (curvas que
tengan un radio de menos de 3m (10 ft.).
Nota – Si deshabilita el suavizamiento de curvas, es probable que la pantalla CFX-750 o el
sistema Autopilot no puedan conducir automáticamente alrededor de las curvas cerradas.
Tenga cuidado al deshabilitarlo.
Para deshabilitar el suavizamiento de curvas:
1. En la pantalla Config., toque Guía y luego Configuración de Giro.
2. Toque Modo Radio Giro Mínimo y seleccione Automático, Deshabilitado o Manual.


6 Registro y Guía


CAPÍTULO

7
GPS 7

En este capítulo: En este capítulo se describe cómo configurar el
receptor GPS.
 Introducción
 Configuración GPS
 Calidad de Posición
 Modo Avanzado
 Estado


7 GPS

Introducción
El menú GPS le permite seleccionar el sistema GPS y la fuente de correcciones GPS a usar
así como la tolerancia de la calidad de las señales GPS.
Para acceder al menú:
2. En la pantalla Config., toque GPS

Configuración GPS
Use la pantalla Corrección GPS para elegir el tipo de corrección de posición GPS que quiere
utilizar:

Fuente Descripción
SBAS Correcciones gratuitas basadas en satélites:
(Sistema de • WAAS (Sistema de Ampliación de Area Extendida) en América del
Ampliación Basado Norte
en Satélites) • EGNOS (Sistema Europeo de Navegación por Complemento
Geoestacionario) en Europa
OmniSTAR VBS Servicio de corrección basada en satélite (mediante suscripción paga)
OmniSTAR XP/HP Servicio de corrección de alta precisión basada en satélite (mediante
suscripción paga)
RTK Correcciones transmitidas por radio desde una estación de referencia en
(Cinemática en Tierra
tiempo real)
Sin corrección Sin correcciones GPS

Calidad de Posición
Las señales GPS pueden distorsionarse a causa de la vegetación, o si la máquina pierde
contacto satelital al salirse de la zona de cobertura, o si los satélites se mueven y dejan de
ser visibles por la máquina o si se ‘ponen’ por detrás del horizonte.


GPS 7

La pantalla Calidad de Posición ofrece opciones que le permiten usar el equipo cuando se
compromete la calidad de la información de posición GPS.
Mejor Precisión Ofrece el nivel de precisión más alto.
Mejor Calidad Cambia la precisión potencial por una ligera mejora del tiempo de
producción.
+ Disponibilidad Extiende el tiempo de producción aún más pero aumenta la posibilidad
de reducir la precisión.

Modo Avanzado
La pantalla Avanzado le permite ver y ajustar parámetros de configuración GPS avanzada.

Tipo de Antena
Acceda a la pantalla Tipo de Antena para modificar las configuraciones internas del
receptor GPS y asegurar que la precisión de la antena sea óptima.
Seleccione la antena que ha conectado a la pantalla. Las antenas AG15 y AG25 son blancas
y tienen forma de domo.

Usar satélites SBAS en fijo de posición
Eljia esta opción cuando quiera usar correcciones SBAS de satélites WAAS para calcular
posiciones GPS. Por ejemplo, si la pantalla recibe información de posición de seis satélites
GPS normales y de dos satélites WAAS, la pantalla usará los ocho satélites para calcular la
posición GPS.
Esta opción puede aumentar el tiempo de operación cuando haya un número de satélites
limitado.
Nota – Esta opción no funciona con los satélites EGNOS ni con correcciones OmniSTAR o RTK.


7 GPS

Usar GPS Iono
Elija Usar GPS Iono para usar los datos ionosféricos modelados en lugar de los datos en
tiempo real.
Esta configuración es específica a ubicaciones que se encuentren en los límites de la
cobertura satelital, lugares tales como el Norte de Canadá, y puede afectar la precisión si se
usa en otros sitios.

Filtro OnPath
Use la opción Filtro OnPath para detectar y eliminar saltos de posición GPS y mejorar de
forma significativa la precisión entre pasadas. Seleccione la opción que mejor describa el
entorno que le rodea.

Condición Satélite
Puede usar esta configuración para descartar las señales procedentes de un satélite
concreto (cuyas señales no son buenas). Para más información, contacte con su
distribuidor.

Estado
La pantalla Estado le permite ver el estado actual de las funciones GPS.

Estado GPS
La pantalla Estado GPS muestra información sobre su posición y la intensidad de la señal
GPS actual.


GPS 7

Estado de Satélites
La pantalla Estado de Satélites muestra información sobre la constelación de satélites
actual.
La información de cada satélite está contenida en una línea. La siguiente tabla describe los
campos incluidos en esta línea:

Campo Descripción
Sv Número del satélite
Nota – Los satélites GLONASS tienen una "R" enfrente del número del satélite; esto
no ocurre con los satélites GPS.
El Elevación
Az Azimut
L1 L1 SNR
L2 L2 SNR
Corr Corrección (Sólo aparece cuando se aplica una corrección)
Used Usado (Sólo aparece cuando el satélite se usa para calcular posiciones)
(Usado)

Estado DGPS
La pantalla Estado DGPS muestra el tipo de señal DGPS seleccionado en la pantalla
Corrección GPS. Para más información, véase Configuración GPS, página 154.

Estado del filtro
La pantalla Estado del filtro proporciona información diagnóstica del filtro avanzado de
tecnología OnPath®.


7 GPS


CAPÍTULO

8
Datos 8

En este capítulo: La pantalla CFX-750 guarda datos de campo en
su memoria interna. Estos datos pueden ser
 Introducción transferidos a la computadora de oficina o de
 Módem DCM-300 casa usando una unidad USB, o de forma
inalámbrica a través del servidor de Connected
 Programación de Connected Farm Farm™.
 Administrar Datos En este capítulo se describe cómo administrar
los datos generados por la pantalla CFX-750.


8 Datos

Introducción
En el servidor de Connected Farm, use las opciones del menú Datos para:
• Guardar e importar lotes de la unidad USB.
• Enviar lotes (mediante Connected Farm) a su computadora de casa o de oficina.
• Borrar lotes y grabaciones de cobertura.
• Exportar archivos de informes de diagnóstico a la unidad USB para fines de soporte
técnico.
• Copiar prescripciones de la unidad USB en la memoria interna y borrarlas de la
memoria interna.
Para acceder al menú Datos:
2. En la pantalla Config., seleccione Datos. Aparecerá la siguiente pantalla:

Módem DCM-300
En este apartado se describe cómo configurar un módem DCM-300 para usarlo con
correcciones VRS™.

Contraseñas
El módem DCM-300 requiere una contraseña actualizada para poder ser usado en
funciones de Connected Farm y correcciones VRS.
Las funciones VRS y Transferencia de Archivos Sync del módem DCM-300 deben
destrabarse para poder usar correcciones VRS o transferir datos.


Datos 8

Para destrabar el módem con una contraseña:
1. Encienda el módem y conéctelo al puerto USB de la pantalla.
2. Seleccione el icono de la llave inglesa y entonces seleccione Sistema /
Destrabar/Actualizar.

3. Ingrese la contraseña. Cuando se le pida, seleccione Sí para reiniciar el módem.

El módem DCM-300 estará listo para su uso después de tres minutos
aproximadamente.

Para ver el estado de desbloqueo del módem, seleccione el icono de la llave inglesa y
entonces elija Sistema / Estado / Opciones de Actualización.


8 Datos

Para usar correcciones VRS, debe destrabar las opciones Transferencia Archivos, VRS,
Internet, y WiFi.

Opción de actualización DCM-300 Descripción
Modificación de parámetro celular Necesaria para el módem DCM-300G cuando el cliente suministra su
propia tarjeta SIM
Bus Vehículo Ag Funcionalidad futura
Transferencia de archivos, VRS, Requeridas para usar funciones de sincronización VRS o Connected
Internet, y WiFi Farm

Configuración de las correcciones VRS de la pantalla
Nota – La pantalla debe estar desbloqueada para poder usar el tipo de correcciones VRS de
Trimble.
1. Para acceder a las pantallas Config GPS, seleccione el icono de la llave inglesa y
entonces elija GPS / Config GPS / Fuente Corrección GPS / RTK.
2. Seleccione la opción para el Módem Trimble VRS y luego seleccione Continuar.


Datos 8

3. De la lista de selección de dispositivos, seleccione la opción de módem de Trimble que
corresponda.

Establecimiento de las configuraciones VRS
1. Conecte el módem y enciéndalo.
2. Seleccione el módem de Trimble que corresponda y siga las instrucciones de la
pantalla.
El primer paso del asistente de configuración VRS es el de la Instalación del Módem
Inalámbrico. Esto sólo es necesario cuando quiera usar módems de Trimble y haya
instalado una tarjeta SIM.


8 Datos

Las configuraciones del módem inalámbrico son las siguientes. El proveedor de tarjetas SIM
es el responsable de proporcionar las configuraciones necesarias.

Configuración de módem Descripción
inalámbrico
APN Nombre de punto de acceso de red móvil, generalmente requerido por la red
Nombre Usuario GPRS Nombre de usuario de red móvil, configuración opcional – compruebe con su
red móvil si se necesita esta configuración
Contraseña GPRS Contraseña de red móvil, configuración opcional – compruebe con su red
móvil si se necesita esta configuración
CPIN PIN SIM, bloqueo por contraseña opcional para restringir el uso de la tarjeta
SIM

Los siguientes pasos del Ayudante le guían en el proceso de introducción de las
configuraciones VRS provistas por el proveedor de Trimble CenterPoint™ o proveedor de
red RTK. Las configuraciones requeridas son las siguientes:

Configuración base Internet Descripción
Nombre/Dirección Servidor Nombre de emisión estación base RTK/VRS/CORS
Nº Puerto Servidor Número de puerto del servidor
Punto de Montaje Punto de montaje de estación base
Nombre Usuario VRS Nombre de usuario asignado por la red
Contraseña VRS Contraseña asignada por la red


Datos 8

Una vez completado el ayudante, aparece una pantalla con el estado de conexión VRS e
información acerca de todas las configuraciones introducidas. Los tipos de mensaje de
estado VRS son los siguientes:

Estado de conexión VRS Descripción
Conectado VRS conectado
Conectando Red móvil - Buscando
Desconectado Red móvil - Sin servicio

Programación de Connected Farm
Cuando habilite la función Connected Farm, la pantalla CFX-750 podrá usar el servidor de
Connected Farm para enviar automáticamente de forma inalámbrica información del
campo a su computadora.

Instalación Inicial
El ayudante de Instalación Inicial le guía en el proceso de programación del móden
inalámbrico y su registro a la red.
Por defecto, la función Connected Farm está Deshabilitada. Para habilitarla:
1. Toque Programar Connected Farm y luego Connected Farm.
2. Seleccione Sí. Aparece la pantalla Programar Connected Farm:


8 Datos

Nota – Cuando habilite la opción Connected Farm, al tocar Programar Connected Farm irá
directamente a la pantalla Programar Connected Farm.
En los siguientes apartados se describen las opciones de menú que están disponibles en la
pantalla Programar Connected Farm.

Nombre de Dispositivo
Use el teclado de la pantalla para escribir el nombre del dispositivo y reconocerlo
fácilmente cuando transfiera los datos a su computadora personal.

Programación Exclusiva del Módem
Use esta opción para programar el móden inalámbrico. Una vez conectado, aparecerá la
siguiente pantalla:

En la pantalla Programación Exclusiva del Módem, se puede ajustar lo siguiente:
• Cadena de programación o APN
• PIN SIM
• Nombre de usuario de red: cambie el nombre de usuario utilizado al registrarse a la
red.
• Contraseña de la red: cambie la contraseña usada al registrarse a la red.


Datos 8

Después de programar su módem, aparecerá la siguiente pantalla:

Una vez que reciba este mensaje, podrá continuar con el proceso de registro.
Nota – Las configuraciones internas de su módem están en la tarjeta SIM que usa el
módem. Para más información al respecto, contacte con su proveedor de tarjetas SIM.

Registro de Red
Registre sus datos en la red de Connected Farm. Use el nombre de usuario y contraseña
que creó al comprar el servicio Connected Farm. Para más información, contacte con su
distribuidor Trimble.

Transferencia de datos de Connected Farm
Nota – El servicio de Connected Farm requiere de una suscripción. Para más información
acerca de la compra de una suscripción, contacte al distribuidor Trimble.
Para configurar las operaciones de Connected Farm:
1. Toque y luego seleccione Datos / Programar Connected Farm.
2. Para habilitar la función, seleccione la opción que quiere habilitar en el servicio de
Connected Farm.


8 Datos

El menú de instalación incluye ahora varias configuraciones, tal como se muestra abajo. Si
es la primera vez que usa el servicio Connected Farm, seleccione Instalación Inicial para
abrir el ayudante de instalación:

Opción de programación de Descripción
Connected Farm
Connected Farm Activa y desactiva las funciones de Connected Farm
Nombre del Dispositivo Nombre definido por el usuario para identificar la visualización en el
software Farm Works
Comprobar Servidor Controla la frecuencia con que se verifican nuevos trabajos o datos
Instalación Sólo Módem Busca el módem conectado
Registro Red Registro a Connected Farm
Instalación Inicial Ayudante de instalación de Connected Farm para los usuarios
nuevos.
Requiere conectar un módem DCM-300 en una zona con buen
servicio de conexión inalámbrica.
Una vez completada la instalación inicial, el usuario puede cambiar
configuraciones individuales según convenga.


Datos 8

Exportación de datos de lote usando Connected Farm
Entre los datos de lote de Connected Farm se incluye: cobertura de eventos, límites de
lotes, líneas de guía y características de punto, línea y área. El usuario puede transferir
inalámbricamente todos estos datos desde la pantalla CFX-750 a la oficina.
Con el servicio de Connected Farm habilitado, los datos de evento de un lote se envían
automáticamente al servicio de Connected Farm cuando se cierra el evento.
Para exportar manualmente eventos de lote:
1. Toque y luego seleccione Datos / Administrar Datos / Connected Farm / Exportar
Datos.

2. Use las opciones Cliente, Establecimiento, Lote y Evento para seleccionar un campo
individual o todos los eventos, establecimientos, o lotes de un cliente.

Recepción de datos de lote a través del servicio Connected Farm
Con el servicio Connected Farm, puede transferir inalámbricamente información del lote
desde la oficina a la pantalla CFX-750. Entre los datos de lote se incluyen: límites de lotes,
líneas de guía, prescripciones, y características de punto, línea y área.
Para recibir datos del servicio Connected Farm:
1. Seleccione el icono de la llave inglesa y luego elija Datos / Administrar Datos /
Connected Farm / Recuperar Datos.
2. En la pantalla Recuperar Datos, toque Comprobar Servidor para comprobar y descargar
nuevos datos de lote del servidor de Connected Farm.


8 Datos

3. Una vez descargados los datos, seleccione la opción Importar Lotes de Connected Farm
para importar los datos en la pantalla. A medida que se reciben los datos, use la
función Importar Lotes de Connected Farm para importar los datos más recientes en la
pantalla.

El servicio Connected Farm agrega un icono de estado a la pantalla de ejecución que
muestra el estado de la operación de Connected Farm.
Un icono en la esquina superior derecha de la pantalla muestra si los datos de lote están
siendo recibidos o enviados.
Durante la importanción o exportación de datos, una flecha naranja se pone intermitente
entre el tractor y la computadora de oficina.

Administrar Datos
La pantalla Administrar Datos le permite manejar sus datos usando la unidad USB o la
memoria interna de la pantalla.

USB
La pantalla USB le permite:
• Importar los datos de campo y los archivos de configuración CFX-750 de una unidad
USB y transferirlos a la memoria interna. Los datos de campo incluyen:
– Límites de lote
– Características de punto, línea y área


Datos 8

– Líneas de guía
– Datos de eventos (cobertura)
– Prescripciones
• Transferir los siguientes datos desde la memoria interna a la unidad USB:
– Información de Autopilot
– Prescripciones
– Datos del cliente, establecimiento y lote

Importación de datos de la unidad USB
Para transferir datos de la unidad USB a la memoria interna:
1. En la pantalla Administrar Datos, toque USB.
2. Toque Importar Datos y seleccione los datos que quiere importar.

Exportación de datos a la unidad USB
Para transferir datos de la memoria interna a la unidad USB:
1. En la pantalla Administrar Datos, toque USB.
2. Toque Enviar Lotes a la Unidad USB y seleccione los datos a exportar:

Nota – No podrá exportar datos a una unidad USB que esté llena al 90% .
Para más información, véase Puerto USB, página 31.

Limpieza de la memoria interna
Llega un momento en que la memoria interna de la pantalla CFX-750 se llena. Para evitarlo,
borre los archivos que no necesite:
1. En la pantalla Administrar Datos, toque Interna y luego Borrar Datos.
2. Seleccione la información a eliminar y siga los pasos del ayudante hasta que se hayan
borrado todos los archivos.
Nota – Si tiene algún lote abierto, éste se cerrará antes del borrado.


8 Datos


CAPÍTULO

9
Sistema 9

En este capítulo: En este capítulo se describe cómo establecer las
configuraciones del sistema.
 Introducción
 Pantalla
 Avanzada
 Joystick EZ-Remote
 Desbloquear/Actualizar
 Estado
 Pantalla CFX-750
 Recalibración de la pantalla sensible al
tacto


9 Sistema

Introducción
El menú Sistema le permite ajustar las diversas configuraciones de la pantalla CFX-750.
Para acceder al menú Sistema:
2. En la pantalla Config., toque . Aparece la siguiente pantalla:

En los siguientes apartados se describen los elementos disponibles en el menú Sistema.

Pantalla
Use las opciones del menú para ajustar la pantalla CFX-750.

Unidades
Puede visualizar distancias, velocidades y áreas en unidades del sistema
americano/Imperial o del sistema métrico. Por defecto, la pantalla muestra las unidades en
el sistema USA/Imperial.
Las unidades disponibles en cada formato se señalan a continuación:

Unidad Americano / Imperial Métrico
Distancia pulgadas centímetros
pies metros
millas kilómetros
Velocidad millas por hora kilómetros por hora
Área acres hectáreas


Sistema 9

Esquema de colores
Puede ajustar el esquema de colores según las condiciones de luminosidad de la cabina y la
hora del día. Para más información, véase Luz de fondo, página 176.

Este esquema de colores ... Sirve para...
Día Un entorno muy bien iluminado.
Nota – Esta es la configuración del esquema
de colores predeterminada.
Atenuada Oscuridad y poca luz en la cabina
Roja Oscuridad y poca luz en la cabina

Huso horario
El receptor GPS indica la hora UTC (anteriormente llamada GMT). Para mostrar y registrar
la hora en su huso horario local, especifique el desajuste temporal estándar.

Ubicación Desajuste temporal Cambio horario de verano-invierno
estándar
Tiempo Estándar del Este -5:00 -4:00
Tiempo Estándar del -6:00 -5:00
Centro
Tiempo Estándar de la -7:00 -6:00
Montaña
Tiempo Estándar de -8:00 -7:00
Pacífico
Este de Australia +10:00 -11:00 (excluye Queensland)
Australia Central +9:30 +10:30 (excluye el Territorio del
Norte)
Australia Occidental +8:00 +8:00

Vista
Hay tres opciones para la vista del mapa:

Vista Descripción
Auto Cabecera La vista cambia automáticamente entre la vista por arriba (en las cabeceras) y
la vista por detrás (en las pasadas).
Auto Acople La vista cambia automáticamente entre la vista por arriba (con el sistema sin
acoplar) y la vista por detrás (con el sistema acoplado).
Manual El usuario debe cambiar manualmente entre la vista por arriba y la vista por
detrás.


9 Sistema

Transparencia de las fichas emergentes de Estado
Use esta opción para controlar el nivel de transparencia de las fichas emergentes de
Estado:
Con este nivel de transparencia ... La ficha es ...
10 completamente visible
1 apenas visible

Luz de fondo
Puede ajustar el brillo de la luz de fondo de la pantalla para maximizar la visibilidad y
reducir el reflejo en distintas condiciones de luz. Para más información, véase Esquema de
colores, página 175.

Volumen del altavoz de la pantalla sensible al tacto
Puede ajustar el volumen del altavoz según su preferencia. Elija entre Alto, Silencioso o No.

Configuración de la barra de luces
Puede ajustar las configuraciones de la barra de luces de la siguiente manera:
Use esta configuración... Para ...
Anticipación que los vehículos grandes tengan tiempo suficiente de corregir
el error de desviación:
• para los vehículos grandes que tardan más en girar, aumente
el tiempo de anticipación.
• para tractores 4WD articulados, establezca siempre el
tiempo de anticipación en 0 segundos.
El tiempo de anticipación sólo se aplica a la guía LED y no afecta
el rendimiento del sistema EZ-Steer.
Establezca el tiempo de anticipación en segundos.
Espaciamiento LED ajustar la sensibilidad de los indicadores LED. Para:
Nota – El Espaciamiento LED aumentar la sensibilidad, disminuya el espaciamiento LED
es la distancia que representa disminuir la sensibilidad aumente el espaciamiento LED
un LED.
Brillo LEDs ajustar el brillo de los LEDs y conseguir la mejor visibilidad.
Modo LED de la barra de seleccionar el modo LED requerido. Puede elegirse entre dos
luces principal modos:
• Seguir: Siga las luces para permanecer en línea. Las luces
representan la ubicación de la pasada con respecto al
vehículo.
• Centrar: Centre las luces para permanecer en línea. Las luces
representan la ubicación del vehículo con respecto a la
pasada.


Sistema 9

Avanzada
Use los elementos de la pantalla Avanzada para ver y ajustar las funciones avanzadas del
sistema.

Grabación/Carga de configuraciones
Una vez configurada su barra de luces para el trabajo actual, puede grabar las
configuraciones en un archivo de configuración. Esto puede ser útil para:
• instalar la pantalla rápidamente al trasladarla entre vehículos.
• una rápida configuración cuando se usa el mismo vehículo pero se cambia de
implemento o aplicación.
• ajustar las configuraciones para mejorar el rendimiento. Grabe estas configuraciones.
• Restablecer las buenas configuraciones conocidas si se han hecho ajustes no
deseables.


9 Sistema

Salida digital
La pantalla CFX-750 puede generar una señal digital en el pin 2 del puerto A.
Nota – Puede necesitar equipo adicional para poder usar correctamente la función de Salida
Digital. Para usar la salida de pulsos de velocidad necesita un kit de cables del sensor del rádar
que contenga el adaptador para el amplificador de pulsos. Contacte a su distribuidor local.
Use esta configuración.. Para...
Deshabilitado deshabilitar la salida digital en el pin 2 del Puerto A.
Radar sacar pulsos de radar simulados a una velocidad predefinida. Esto puede ser útil
para:
• reemplazar el rádar o el sensor de velocidad en tierra para mejorar la
velocidad del vehículo.
• enviar la velocidad medida del vehículo a cualquier otro dispositivo agrícola
que requiera pulsos de velocidad, tal como un monitor de rendimiento o un
controlador de dosis variable.
Nota – Después de seleccionar Radar, establezca la velocidad de frecuencia del
radar en la pantalla Salida Digital.
Salida Remota sacar una señal siempre que se acople el piloto automático. Esto puede ser útil
para activar un interruptor o un relé de equipos que deben activarse al acoplarse
el sistema.

Habilitar Config Usuario Avanzada

C PRECAUCIÓN – No use la función Habilitar Config Usuario Avanzada a no ser que cuente con el soporte
de un distribuidor. Si modifica cualquiera de las configuraciones de esta función puede fallar el sistema.

Salida NMEA
Los mensajes de la Asociación Nacional para la Comunicación con Instrumentos
Electrónicos Marinos (NMEA - siglas del inglés National Marine Electronics Association) son
un formato de comunicación estándar de los dispositivos GPS. La pantalla CFX-750 puede
sacar mensajes NMEA para comunicar con otros dispositivos NMEA compatibles.
En la pantalla Parámetros del puerto NMEA, especifique lo siguiente:

Use esta Para ...
configuración...
Puerto de salida especificar el puerto al que se ha conectado el dispositivo NMEA
NMEA
Velocidad Conexión establecer la velocidad de transmisión/recepción del puerto en serie en
bits por segundo (bps)
Paridad de Datos seleccionar la forma de agregar los bit de paridad a la transferencia de
datos


Sistema 9

Nota – Para que la pantalla CFX-750 pueda comunicarse con otro dispositivo, los parámetros
del puerto de la pantalla deben coincidir con los del dispositivo.
En la pantalla Selección de Mensajes, elija de la lista de mensajes NMEA disponibles:

Mensaje Descripción
GGA Posición e información (de fijo) relacionada
VTG Velocidad y rumbo
GSA Modo (de fijo) de posición, satélites usados, y el valor de la dilución de precisión
(DOP)
GLL Posición y estado
RMC Estado, posición, velocidad (respecto al suelo), fecha, y variación magnética de la
posición
ZDA Fecha y hora
GSV Información de los satélites

Joystick EZ-Remote
La opción EZ-Remote sólo aparece en el menú Sistema si se ha instalado un joystick
EZ-Remote. Para más información, véase la Guía de Referencia Rápida del Joystick del
sistema EZ-Remote.
Use la pantalla EZ-Remote para:
• asignar funciones a los botones 1-4 del joystick del sistema EZ-Remote
• ajustar el brillo LED de los botones
• revisar las asignaciones de los diversos botones:

Ayudante de asignación de funciones a los botones del teclado EZ-Remote
1. En la pantalla CFX-750, toque el primer botón del joystick EZ-Remote a programar.
2. En la pantalla Elegir una función, toque la función a asignar al botón del joystick. Véase
Utilización del joystick del sistema EZ-Remote, página 43.


9 Sistema

3. En la pantalla ¿Terminó?, seleccione entre:
– Elegir otro botón para repetir los pasos 1 y 2.
– Completar este Ayudante para salir del Ayudante.

Brillo LED de EZ-Remote
Use esta pantalla para ajustar el brillo LED de los botones del joystick. Ingrese un número
entre 0-100.

Asignaciones del teclado EZ-Remote
La pantalla Asignaciones del teclado EZ-Remote muestra las funciones que han sido
asignadas a los cuatro botones programables:


Sistema 9

Operación de EZ-Remote
Cuando la pantalla de ejecución esté activa en la pantalla CFX-750, use los botones del
joystick EZ-Remote para realizar las funciones asignadas al mismo.

2 1 Izda Derecha

Disparador
(en la
parte
posterior) Arriba
Abajo

Acoplar

3

4

Nota: No se soportan los botones Arriba, Abajo ni Acoplar.

Use este botón ... Para ...
Acoplar Acoplar el sistema de piloto automático.
Arriba / Abajo N/A
Derecha Desplazar la línea de guía hacia la derecha, en la pantalla de guía.
Izquierda Desplazar la línea de guía hacia la izquierda, en la pantalla de guía.
Disparador N/A
1-4 Activar la función asignada. Para aprender a asignar funciones a un botón programable,
véase Joystick EZ-Remote, página 179.


9 Sistema

Desbloquear/Actualizar
Use la pantalla Desbloquear/Actualizar para:
• Actualizar a la versión más reciente del firmware de su pantalla CFX-750.
• Desbloquear funciones tal como el sistema de control de insumos para cultivos Field-
IQ.

Actualización de la pantalla
1. Transfiera el nuevo archivo de firmware desde www.trimble.com a su computadora de
oficina.
2. Conecte el lápiz de memoria USB de la pantalla CFX-750 a su computadora de oficina.
3. Descomprima el archivo de firmware y grábelo en la carpeta raíz de la unidad USB.
4. Inserte la unidad USB en el puerto USB de la pantalla.
5. En la pantalla Desbloquear/Actualizar, toque Ayudante de Actualización de Firmware.
6. Seleccione el archivo a cargar y toque . Empezará a cargarse el firmware.
Una vez cargado el nuevo firmware, la pantalla se reinicializará automáticamente. No
desconecte la alimentación de la pantalla mientras está reinicializándose.

Desbloqueo de funciones
Nota – Para desbloquear funciones, debe obtener una clave de desbloqueo de su distribuidor
Trimble.
1. En la pantalla Desbloquear/Actualizar, toque Habilitar funciones con clave.
2. Ingrese la contraseña de desbloqueo. Las contraseñas son sensibles a las letras
mayúsculas/minúsculas.
Una vez introducida la contraseña, la pantalla se reinicia automáticamente. No
desconecte la alimentación de la pantalla mientras está reinicializándose.

Estado
Use la pantalla Estado para ver el estado actual del sistema. Las opciones que aparecen en
la pantalla Estado varían según las funciones que se usen.

Seleccione esta opción ... Para ver ..
Protección Región La región de las señales GPS en la que se encuentra en ese
momento y si está bloqueada o desbloqueada.
Si la región está trabada, contacte con el distribuidor.
Estado de Paquetes de Los paquetes de idiomas que han sido instalados en la pantalla.
Idiomas


Sistema 9

Seleccione esta opción ... Para ver ..
Estado de Barra de Luces La siguiente información de la barra de luces:
LB25 Remota • Estado: Conectado o No conectado
• Número de Serie
• Versión de Firmware
Estado de EZ-Remote La siguiente información del sistema EZ-Remote:
• Estado: Conectado o No conectado
• Versión de Firmware
Estado del Sistema La fecha y hora actuales
ID: CFX-750
Los siguientes datos de su pantalla CFX-750:
• Versión y fecha de la versión
• Número de Pieza
• Revisión de Hardware
Voltaje del Sistema
Temperatura
Almacenamiento: Este es el número de horas de grabación de
cobertura que quedan antes de que se llene la memoria interna.
Horas de Operación: Este es el número de horas que ha estado
funcionando la pantalla CFX.
Opciones de Actualización El estado de funciones y extensiones opcionales
Historial de Fallas Las fallas que han ocurrido recientemente (pueden no estar
activas en ese momento).

Pantalla CFX-750
La pantalla CFX-750 tiene dos opciones:
• Acerca de la pantalla: muestra información acerca de su pantalla CFX-750, e incluye el
número de la versión actual y el número de serie.
• Restaurar Valores de Fábrica: restablece los valores predeterminados de fábrica y
sustituye las configuraciones de la pantalla que usted ha elegido. Si elige esta opción,
se reinicializarán la pantalla y la barra de luces.


9 Sistema

Recalibración de la pantalla sensible al tacto
La primera vez que encienda la pantalla, deberá calibrar la pantalla sensible al tacto. Véase
Encendido, página 28.
Si la calibración actual no interpreta con precisión lo que usted ha calibrado, use la opción
Recalibrar Pantalla Táctil para ajustar la manera en que responde la pantalla sensible al
tacto.
Alternativamente, haga lo siguiente:
esté a más de la mitad:

3. Presione a la vez los dos botones de control de brillo.

4. Mantenga ambos botones presionados hasta que la pantalla emita un bip.


MANUAL CFX750 ESPAÑOL
