- 1. REDES LOCALES BASICO CONCEPTOS BASICOS EDGAR TORRES COY COD: 79247562 TUTOR: MARTIN CAMILO CANCELADO UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD ESCUELA DE CIENCIAS BASICAS, TECNOLOGIAS E INGENIERIAS INGENIERIA DE SISTEMAS BOGOTA 2015
- 2. CONCEPTOS BASICOS REDES 1. ¿Cuál es la diferencia entre dato y señal? DATO SEÑAL Cualquier entidad que junto con otras al organizarse nos brinda algún tipo de información. Es la representación eléctrica o electromagnética de los datos. 2. ¿Qué se entiende por señalización? Señalización es la propagación física de una señal a través del medio adecuado. 3. ¿Qué es la transmisión de datos y cuál es su clasificación? La transmisión de datos es el intercambio o el envío de información en formato analógico o digital. Transmisión analógica: Consiste en el envío de información en forma de ondas, a través de un medio de transmisión físico. Transmisión digital: Consiste en el envío de información a través de medios de comunicaciones físicos en forma de señales digitales. Por lo tanto, las señales analógicas deben ser digitalizadas antes de ser transmitidas.
- 3. 4. ¿Qué son las señales análogas y las señales digitales (características)? Señal análoga es aquella que presenta una variación continua con el tiempo, que a una variación suficientemente significativa del tiempo le corresponderá una variación igualmente significativa del valor de la señal. Una señal digital es aquella que presenta una variación discontinua con el tiempo y que sólo puede tomar ciertos valores discretos. Su forma característica es ampliamente conocida: la señal básica es una onda cuadrada (pulsos) y las representaciones se realizan en el dominio del tiempo. 5. En una señal ¿qué es la amplitud, la frecuencia, el periodo, la fase y la longitud de onda? - Amplitud (A): valor de pico de la señal en el tiempo. Se mide en voltios
- 4. - Frecuencia (f): razón a la que se repite la señal. Se mide en ciclos /s o Hz - Periodo: 1/f, cantidad de tiempo transcurrido entre dos representaciones consecutivas de la señal - La Fase describe la posición relativa de la onda respecto al instante de tiempo 0. Si se piensa en la onda como algo que se puede desplazar hacia delante o hacia atrás a lo largo del eje del tiempo, la fase describe la magnitud de ese desplazamiento. - Longitud de onda: es la distancia que se desplaza la señal durante un periodo de tiempo T.
- 5. 6. Explique que es el espectro y que es el ancho de banda y cuáles son sus características. El espectro electromagnético (o simplemente espectro) es el rango de todas las radiaciones electromagnéticas posibles. Espectro de una señal: es el conjunto de las frecuencias que lo constituyen. El ancho de banda es la anchura del espectro. Es decir la diferencia entre la frecuencia más alta y más baja del espectro. Si el espectro está formado por señales de entre 4 Mz y 1 Mhz, diremos que el ancho de banda es de 3 Mhz. 7. Explique que es la Modulación y Codificación de Datos (cuales son los tipos de Modulación que existen) Codificación es la generación de una señal digital x(t) a partir de datos analógicos o digitales. El proceso de modulación consiste envariar un parámetro que estáen la onda portadora en función de las alteraciones de la señal moduladora.
- 6. 1. La modulación en doble banda lateral (DBL), en inglés Double Side Band (DSB), es una modulación lineal que consiste en multiplicar temporalmente la señal moduladora por la señal portadora. 2. La modulación de amplitud, en inglés amplitud modulación (AM), es una modulación lineal que consiste en hacer variar la amplitud de la portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora. 3. La modulación en banda lateral única (BLU), en inglés single sideband modulation (SSB), es una modulación lineal que consiste en la transmisión de una de las dos bandas laterales existentes en una modulación en doble banda lateral o en una modulación de amplitud. La modulación en banda lateral única se puede clasificar según la existencia de la portadora en la modulación: Modulación en banda lateral única con portadora, en inglés single sideband-amplitude modulation (SSB, SSB-AM) Modulación en banda lateral única con portadora suprimida, en inglés single sideband-suppressed carrier modulation (SSB-SC) También se puede clasificar según cuál de las dos bandas laterales se trasmita en la modulación: Modulación en banda lateral superior, en inglés upper sideband modulation (USB) Modulación en banda lateral inferior, en inglés lower sideband modulation (LSB) 4. La modulación en banda lateral vestigial, en inglés vestigial sideband modulation (VSB), es una modulación lineal que consiste en filtrar parcialmente una de las dos bandas laterales resultantes de una modulación en doble banda lateral o de una modulación de amplitud. 5. La modulación de amplitud en cuadratura, en inglés Quadrature Amplitude Modulation (QAM), es una modulación lineal que consiste en modular en doble

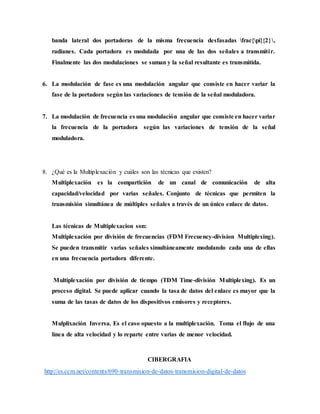

- 7. banda lateral dos portadoras de la misma frecuencia desfasadas frac{pi}{2}, radianes. Cada portadora es modulada por una de las dos señales a transmitir. Finalmente las dos modulaciones se suman y la señal resultante es transmitida. 6. La modulación de fase es una modulación angular que consiste en hacer variar la fase de la portadora según las variaciones de tensión de la señal moduladora. 7. La modulación de frecuencia es una modulación angular que consiste en hacer variar la frecuencia de la portadora según las variaciones de tensión de la señal moduladora. 8. ¿Qué es la Multiplexación y cuáles son las técnicas que existen? Multiplexación es la compartición de un canal de comunicación de alta capacidad/velocidad por varias señales. Conjunto de técnicas que permiten la transmisión simultánea de múltiples señales a través de un único enlace de datos. Las técnicas de Multiplexacion son: Multiplexación por división de frecuencias (FDM Frecuency-division Multiplexing). Se pueden transmitir varias señales simultáneamente modulando cada una de ellas en una frecuencia portadora diferente. Multiplexación por división de tiempo (TDM Time-división Multiplexing). Es un proceso digital. Se puede aplicar cuando la tasa de datos del enlace es mayor que la suma de las tasas de datos de los dispositivos emisores y receptores. Mulplixación Inversa. Es el caso opuesto a la multiplexación. Toma el flujo de una línea de alta velocidad y lo reparte entre varias de menor velocidad. CIBERGRAFIA http://es.ccm.net/contents/690-transmision-de-datos-transmision-digital-de-datos
