Los diagramas de actividades son útiles para describir procesos con gran cantidad de paralelismo. Permiten seleccionar el orden de las actividades y mostrar las reglas de secuenciación. Se diferencian de los diagramas de flujo en que pueden manejar procesos paralelos, lo que los hace útiles para programas concurrentes. Muestran el flujo de trabajo desde el inicio hasta el fin, incluyendo rutas alternativas.
Presentacion
- 1. Instituto Superior Tecnológico Privado JuanM ejíaB aca Curso ingeniería de software Tema Clasificación De Metodología integrantes Densy de la Cruz Lucero Yuliana Arrieta Flores Ciclo V Turno Noche Especialidad Computación e Informática Docente Marco Aurelio Porro Chulli 2016
- 2. DIAGRAMA DE ACTIVIDADES 1. DEFINICIÓN a. ¿Qué es? Un diagrama de actividades puede considerarse como un caso especial de un diagrama de estados en el cual casi todos los estados son estados acción (identifican una acción que se ejecuta al estar en él) y casi todas las transiciones evolucionan al término de dicha acción (ejecutada en el estado anterior). Un diagrama de actividades puede dar detalle a un caso de uso, un objeto o un mensaje en un objeto. Permiten representar transiciones internas al margen de las transiciones o eventos externos. En UML un diagrama de actividades se usa para mostrar la secuencia de actividades. Los diagramas de actividades muestran el flujo de trabajo desde el punto de inicio hasta el punto final detallando muchas de las rutas de decisiones que existen en el progreso de eventos contenidos en la actividad. Estos también pueden usarse para detallar situaciones donde el proceso paralelo puede ocurrir en la ejecución de algunas actividades.
- 3. ¿En qué consiste? Diagrama de actividad. Es una forma especial de diagrama de estado usado para modelar una secuencia de acciones y condiciones tomadas dentro de un proceso. La especificación del Lenguaje de Modelado Unificado OMG define un diagrama de actividad consiste en: “… una variación de una máquina estados, lo cual los estados representan el rendimiento de las acciones o su actividades y las transiciones se provocan por la realización de las acciones o substantividades.” Los diagramas de actividades se usan para modelar el comportamiento de un sistema, y la manera en que éste comportamiento está relacionado con un flujo global del sistema. Se usan los caminos lógicos que sigue un proceso basado en varias condiciones, concurrencia en el proceso, los datos de acceso, interrupciones y otras alternativas del camino lógico para construir un proceso, sistema o procedimiento. ¿Cuál es el objetivo del artefacto? El propósito del diagrama de actividad es modelar un proceso de flujo de trabajo (workflow) y/o modelar operaciones. Una Operación es un servicio proporcionado por un objeto, que está disponible a través de una interfaz. Una Interfaz es un grupo de operaciones relacionadas con la semántica. Los Diagramas de Actividades son útiles para el Modelado de Negocios donde se usan para detallar el proceso involucrado en las actividades de negocio. Un diagrama de actividades es provechoso para entender el comportamiento de alto nivel de la ejecución de un sistema, sin profundizar en los detalles internos de los mensajes. Los parámetros de entrada y salida de una acción se pueden mostrar usando las relaciones de flujo que conectan la acción y un estado de flujo de objeto.
- 4. ¿Qué representa? Un diagrama de actividades representa: • Una serie de acciones • Dentro de uno o varios hilos de proceso • Condicionadas por unos nodos de control Un diagrama de Actividad demuestra la serie de actividades que deben ser realizadas en un uso-caso, así como las distintas rutas que pueden irse desencadenando en el uso-caso. Es importante recalcar que aunque un diagrama de actividad es muy similar en definición a un diagrama de flujo (típicamente asociado en el diseño de Software), estos no son lo mismo. Un diagrama de actividad es utilizado en conjunción de un diagrama uso-caso para auxiliar a los miembros del equipo de desarrollo a entender como es utilizado el sistema y como reacciona en determinados eventos. Lo anterior, en contraste con un diagrama de flujo que ayuda a un programador a desarrollar codigo a través de una descripción lógica de un proceso. Se pudiera considerar que un diagrama de actividad describe el problema, mientras un diagrama de flujo describe la solución. NOTACION La notación del diagrama de actividades es el siguiente: § Actividades § Acciones § Restricciones de Acción § Flujo de Control § Nodo Inicial § Nodo Final § Flujos de Objetos y Objeto § Nodos de Decisión y Combinación § Nodos de Bifurcación y Unión § Región de Expansión § Gestores de Excepción § Región de Actividad Interrumpible § Partición
- 5. Actividades Una actividad es la especificación de una secuencia parametrizada de comportamiento. Una actividad muestra un rectángulo con las puntas redondeadas adjuntando todas las acciones, flujos de control y otros elementos que constituyen la actividad. Resumen Los diagramas de actividades son particularmente útiles para la descripción del comportamiento que tiene una gran cantidad de proceso paralelo. Permite seleccionar el orden en que se harán las cosas. Indica las reglas esenciales de secuenciación que tengo que seguir. Ésta es la diferencia clave entre un diagrama de actividades y un diagrama de flujo. Los diagramas de flujo se limitan normalmente a procesos secuenciales; los diagramas de actividades pueden manejar procesos paralelos. Los diagramas de actividades también son útiles para los programas concurrentes, ya que se pueden plantear gráficamente cuáles son los hilos y cuándo necesitan sincronizarse

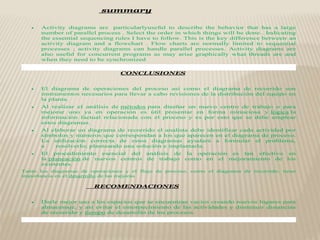

- 6. summary Activity diagrams are particularlyuseful to describe the behavior that has a large number of parallel process . Select the order in which things will be done . Indicating the essential sequencing rules I have to follow. This is the key difference between an activity diagram and a flowchart . Flow charts are normally limited to sequential processes ; activity diagrams can handle parallel processes. Activity diagrams are also useful for concurrent programs as may arise graphically what threads are and when they need to be synchronized CONCLUSIONES El diagrama de operaciones del proceso así como el diagrama de recorrido son instrumentos necesarios para llevar a cabo revisiones de la distribución del equipo en la planta. Al realizar el análisis de métodos para diseñar un nuevo centro de trabajo o para mejorar uno ya en operación es útil presentar en forma minuciosa y lógica la información factual relacionada con el proceso y es por esto que se debe emplear estos diagramas. Al elaborar un diagrama de recorrido el analista debe identificar cada actividad por símbolos y números que correspondan a los que aparecen en el diagrama de proceso. La utilización correcta de estos diagramas ayudará a formular el problema, a resolverlo; planteando una solución e implantarla. El procedimiento esencial del análisis de la operación es tan efectivo en la planeación de nuevos centros de trabajo como en el mejoramiento de los existentes. Tanto los diagramas de operaciones y el flujo de proceso, como el diagrama de recorrido, tiene importancia en el desarrollo de las mejoras RECOMENDACIONES Darle mejor uso a los espacios que se encuentran vacíos creando nuevos lugares para almacenaje, y así evitar el entorpecimiento de las actividades y disminuir distancias de recorrido y tiempo de desarrollo de los procesos
