El documento presenta Melfa Basic IV, un lenguaje de programación estructurado para robots Melfa de Mitsubishi Electric, que permite un flujo de instrucciones intuitivas incluso para principiantes. Describe conceptos como declaraciones de variables, funciones de movimiento (como mov, mvs, y mvr) y cómo interactuar con el robot, destacando su capacidad de realizar movimientos lineales y circulares. Además, detalla la gestión de utensilios y funciones específicas como el paletizado, para optimizar tareas de manipulación.
![MELFA Robots
MELFA Basic IV introducción
Declaración de variables: ejemplos
Position P Joint J Arithmetic M Character string C
P1 J100 M10 C30$
P124 J100.W M99 C$[M5+4] (!)
P100.X J10.T M[M6+3] (!)
P110.Z
P[M5+3] (!)
P[M10].Z (!)
(!) Sólo en Melfa Basic III
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 11
MELFA Robots
MELFA Basic IV introducción
Expresiones con variables de tipo Posicional
Ejemplos:
P14 = P100
P20 = P_CURR
P30 = P[M4*2+5] (!)
P5.Z = 10*M5
P[M10] = P1 + P20
P15.Z = P15.Z+30
-Variables de Posición: Datos de coordenadas de espacio
ortogonales, X, Y Z,( normalmente en mm) y orientación A, B.
(en DEG) . Todas las variables de este tipo empiezan con P.
(!) Sólo en Melfa Basic III
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 12](https://image.slidesharecdn.com/programacionmelfaiv-091118100435-phpapp01/85/Programacion-Melfa-Iv-6-320.jpg)
![MELFA Robots
MELFA Basic IV introducción
Expresiones con variables del tipo Joint
Ejemplos:
J10 = J_CURR
J10.W = J10.W+RAD(M5)
-Variables de “articulación”: Datos que hacen referencia a
“articulación”:
posición de los ejes. Todas las variables de este tipo empiezan
con J.
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 13
MELFA Robots
MELFA Basic IV introducción
Expresiones con variables de Cadena de carácteres
Ejemplos:
C30$ = “Nº de paso de secuencia.”
C$[M100] = “Siguiente posición”(!)
posición”(!)
C$[M10*2] = “Número de posición:”(!)
posición:”(!)
(!) Sólo en Melfa Basic III
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 14](https://image.slidesharecdn.com/programacionmelfaiv-091118100435-phpapp01/85/Programacion-Melfa-Iv-7-320.jpg)
![MELFA Robots
MELFA Basic IV
introducción
Función de Paletizado
Descripción:
Descripción:
Esta función desarrolla un movimiento programado en filas y
columnas, para realizar operaciones del tipo de manipulación
en cajas compartimentadas, operaciones seriadas en una
superficie, etc.
DEF PLT : Define el pallet a ser usado
PLT : calcula la posición actual de una casilla del pallet usado
Sintaxis:
Sintaxis:
DEF PLT <Pallet No.>, <punto START>, <punto FINAL A>, <punto final B>,
[<punto Diagonal >], <cantidad A>, <cantidad B>, <dirección de
avance>
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 31
MELFA Robots
MELFA Basic IV
introducción
Función de Paletizado
MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 32](https://image.slidesharecdn.com/programacionmelfaiv-091118100435-phpapp01/85/Programacion-Melfa-Iv-16-320.jpg)
Programacion Melfa Iv
- 1. MELFA Robots MELFA Basic IV introducción Introducción a la programación Melfa Basic IV MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 1 MELFA Robots MELFA Basic IV introducción Programación estructurada En este lenguaje la programación se estructura como un conjunto de instrucciones cuyo flujo de proceso se realiza en un lenguaje BASIC estándar. El aspecto de un programa es un conjunto de instrucciones propias del sistema de Robot entre sentencias ya conocidas de BASIC. Se obtiene así una forma intuitiva de programación , sencilla incluso para aquellos usuarios con pocos conocimientos de BASIC. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 2
- 2. MELFA Robots MELFA Basic IV introducción Ejemplo de programa ... 10 DEF INTE VEL 12 VEL=50 15 OVRD VEL 20 FOR T= 0 TO 6 Sentencias propias de BASIC 30 MVS P1 40 MOV P2 para el flujo y condiciones de 50 MVS P4 60 NEXT T programa 70 GOSUB 1000 75 HCLOSE 1 80 MOV P7 Sentencias propias de 85 OVRD 30 MELFA para el movimiento 90 MVS P9 95 RETURN del Robot 100 GOTO 20 1000 MOV P3 1005 DLY 1 1200 ... MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 3 MELFA Robots MELFA Basic IV introducción Carácteres con significado especial Apóstrofe (´) Las líneas de comentarios están indicadas con apóstrofes, y serán transferidas serán también a la drive unit. Ejemplo: 100 ´ posición de inicio Asterisco (*) El asterisco define marcas de salto (etiquetas). No serán tranferidas a la drive unit tranferidas Ejemplo: 110 *TABLA1 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 4
- 3. MELFA Robots MELFA Basic IV introducción Carácteres con significado especial(2) Coma (,) La coma sirve de separador cuando se especifican muchos parámetros consecutivos. parámetros Ejemplo: 100 P50 = (450,100,300, ...) (450, 100, 300, Punto (.) Para datos múltiples ,como los datos posicionales, el punto sirve como separador sirve de cada componente singular. Ejemplo: 110 M10 = P10.X P10. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 5 MELFA Robots MELFA Basic IV introducción Carácteres con significado especial (3) Espacio ( ) Debe guardarse entre instrucciones y datos individuales, y tras los números de línea Ejemplo: 100 MOV P10 Cada línea debe contener como máximo un comando MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 6
- 4. MELFA Robots MELFA Basic IV introducción Declaración de variables Los nombres de variables del tipo de posición, articulación (joint), aritmética, y cadena de caracteres , empiezan con un carácter particular. La norma es: P = Positional (variable de posición) J = Joint (articulaciones) M = Aritméticas C = Character string (cadena de caracteres) MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 7 MELFA Robots MELFA Basic IV introducción Constantes numéricas Ejemplos: Ejemplos: decimal : 234, 7471, -435, +546, -5454 hexadecimal : &H03FA, &H1AE5, &HA5 binario : &B0101, &B110110101, &B10101111 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 8
- 5. MELFA Robots MELFA Basic IV introducción Constantes alfanuméricas Ejemplo: "MELFA BASIC es altamente eficiente" “Siguiente posición" “Esperando entrada 5" MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 9 MELFA Robots MELFA Basic IV introducción Constantes angulares Ejemplo: 90DEG 120DEG El seno de un ángúlo de 100º se representa como: SIN(100DEG) MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 10
- 6. MELFA Robots MELFA Basic IV introducción Declaración de variables: ejemplos Position P Joint J Arithmetic M Character string C P1 J100 M10 C30$ P124 J100.W M99 C$[M5+4] (!) P100.X J10.T M[M6+3] (!) P110.Z P[M5+3] (!) P[M10].Z (!) (!) Sólo en Melfa Basic III MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 11 MELFA Robots MELFA Basic IV introducción Expresiones con variables de tipo Posicional Ejemplos: P14 = P100 P20 = P_CURR P30 = P[M4*2+5] (!) P5.Z = 10*M5 P[M10] = P1 + P20 P15.Z = P15.Z+30 -Variables de Posición: Datos de coordenadas de espacio ortogonales, X, Y Z,( normalmente en mm) y orientación A, B. (en DEG) . Todas las variables de este tipo empiezan con P. (!) Sólo en Melfa Basic III MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 12
- 7. MELFA Robots MELFA Basic IV introducción Expresiones con variables del tipo Joint Ejemplos: J10 = J_CURR J10.W = J10.W+RAD(M5) -Variables de “articulación”: Datos que hacen referencia a “articulación”: posición de los ejes. Todas las variables de este tipo empiezan con J. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 13 MELFA Robots MELFA Basic IV introducción Expresiones con variables de Cadena de carácteres Ejemplos: C30$ = “Nº de paso de secuencia.” C$[M100] = “Siguiente posición”(!) posición”(!) C$[M10*2] = “Número de posición:”(!) posición:”(!) (!) Sólo en Melfa Basic III MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 14
- 8. MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MOV MOV : Movimiento interpolación de ejes Descripción: Descripción Esta instrucción mueve a un punto determinado mediante interpolación de ejes. La trayectoria de un punto a otro no es lineal, es decir, no describe una línea recta en el espacio, sino que la CPU procesa y mueve los ejes a su conveniencia , por su camino más sencillo. Por lo tanto la trayectoria no es 100% predecible por el usuario MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 15 MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MOV 10 MOV P1 ;mueve hacia P1 20 MOV P2,-50 ;mueve respecto P2, 50mm atrás de la ;posición de la mano (desp. relativo) 30 MOV P2 ;mueve hacia P2 40 MOV P3,-100 WTH M_OUT(17)=1 ;mueve respecto P3,100mm atrás, mientras activa ;salida bit nº 17 50 MOV P3 ;mueve hacia P3 60 MOV P3,-100 ;mueve respecto P3, 100mm atrás(desp.relativo) 70 END ;fin de programa MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 16
- 9. MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MOV Comentarios: -El movimiento en este tipo de instrucciones no es lineal, por lo tanto, no es 100% predecible. Utilizar esta instrucción con cautela, para evitar colisiones del brazo con alguna parte del entorno del robot. -Cuando se usa el desplazamiento relativo desde un punto, (por ejemplo MOV P3,-100) el sentido de avance viene determinado P3,- 100) por el signo de éste, en su coordenada Z: -Z Z +Z MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 17 MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MVS MVS : Movimiento en interpolación lineal Descripción: Descripción: Esta instrucción mueve a un punto determinado mediante interpolación lineal. La trayectoria de un punto a otro es lineal, es decir, describe una línea recta en el espacio. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 18
- 10. MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MVS 10 MVS P1,-50 ;mueve respecto P2, 50mm atrás, en línea recta ;(desp. relativo) 20 MVS P1 ;mueve hacia P1 en línea recta 30 MVS,-50 ;mueve 50mm atrás desde la posición actual ; en línea recta (desp. relativo) 40 MVS P2,-100 WTH M_OUT(17)=1 ;mueve respecto P2,en línearecta, ;100mm atrás, mientras activa ;salida bit nº 17 50 MVS P2 ;mueve hacia P2, en línea recta 60 MVS,-50 ;mueve respecto P2, en línea recta 50mm ;atrás (desp. relativo) 70 END ;fin de programa MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 19 MELFA Robots MELFA Basic IV introducción Funciones de movimiento: MVS Comentarios: -Cuando se usa el desplazamiento relativo desde un punto, (por ejemplo MVS P3,-100) el sentido de avance viene determinado P3,- 100) por el signo de éste, en su coordenada Z, tal como se hace con MOV. MOV. -Al usar el desplazamiento relativo, la posición destino es ficticia ficticia ( no consta en tabla de coordenadas, por lo tanto no es un punto registrado). Usarlo con cuidado para evitar colisiones del brazo con alguna parte del entorno del robot. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 20
- 11. MELFA Robots MELFA Basic IV introducción Movimientos en interpolación circular: MVR circular: MVR : Designado un punto de comienzo, un punto de tránsito y un punto final, se realiza un movimiento a través de ellos (describe un arco en el espacio), mediante interpolación circular de ejes. P3 Ejemplo: P1 MVR P1,P2,P3 P2 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 21 MELFA Robots MELFA Basic IV introducción Movimientos en interpolación circular: MVR2 circular: MVR2 : Designado un punto de comienzo, un punto de final y un punto de referencia, se realiza un movimiento del punto inicial al punto final sin pasar por el punto de referencia. La trayectoria seguida es la que correspondería a un arco que incluye el punto de referencia, pero sólo se traza el segmento correspondiente al tramo del punto inicial al final. Ejemplo: P3 P1 MVR2 P1,P2,P3 P2 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 22
- 12. MELFA Robots MELFA Basic IV introducción Movimientos en interpolación circular: MVR3 circular: MVR3 : Designado un punto de comienzo, un punto de centro y un punto de final, se describe un arco desde el punto de inicio hasta el de final, cuya trayectoria es trazada respecto al punto de centro. El ángulo trazado debe ser entre 0 y 180º : Ejemplo: P1 P3 MVR3 P1,P2,P3 P2 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 23 MELFA Robots MELFA Basic IV introducción Movimientos en interpolación circular: MVC circular: MVC : Designado un punto de comienzo igual al final, un punto de tránsito 1 y un punto de tránsito 2, describe un arco desde el punto de comienzo pasando por el punto de tránsito 1, luego por el 2 y finaliza en le punto final, que es el mismo de comienzo. Describe por lo tanto un círculo o una elipse completa. Ejemplo: P3 P1 MVC P1,P2,P3 P2 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 24
- 13. MELFA Robots MELFA Basic IV introducción Movimientos en interpolación circular 10 MVR P1,P2,P3 WHT M_OUT(18) ;Mueve P1 P2 P3 como un arco, ; mientras activa la salida bit 18 20 MVR P3,P4,P5 ;Mueve P3 P4 P5 como un arco 30 MVR2 P5,P7,P6 ;Arco de P5 P7 con trayectoria de P6 40 MVR3 P7,P9,P8 ;Describe P7 P9 con centro en P8 50 MVC P9,P10,P11 ;Arco cerrado P9 P10 P11 P9 60 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 25 MELFA Robots MELFA Basic IV introducción Movimientos sin interrupciones: CNT CNT : Movimiento sin interrupciones Descripción: Descripción: Esta instrucción permite que se realiza un movimiento entre puntos múltiples - definidos por MOV,MVS,MVR, etc, sin interrupciones, es decir, sin aceleraciones ni deceleraciones. En el momento que se declara esta instrucción, todas las intrucciones de movimiento a partir de ella se hacen de esta forma. CNT 1 ;Designa la activación de la función CNT CNT 0 ;Designa la desactivación de la función CNT CNT 1,100,200 ;Designa la activación de la función, y ;define que el punto De comienzo a 100mm y ;el de final a 200mm del punto destino MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 26
- 14. MELFA Robots MELFA Basic IV introducción Movimientos sin interrupciones 10 P1MOV 20 1 CNT ; a partir de las siguientes líneas se habilita CNT 30 MVR P2,P3,P4 40 P5MVS ; 50 CNT 1,100,200 ; El punto de comienzo más cercano a 100mm, ;el de final más cercano a 200mm 60 MVS P6 70 MVS P1 80 CNT 0 90 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 27 MELFA Robots MELFA Basic IV introducción Definición de velocidades y acc. decc. acc. decc. ACCEL : Designa aceleración y deceleración en % respecto a la máxima permitida OVRD : Designa la velocidad de trabajo del robot en %. JOVRD : Designa la velocidad de interpolación de ejes en % respecto a la máxima permitida SPD : Designa la velocidad en mm/s de la interpolación circular y lineal, velocidad de la parte móvil (punto de trabajo, trabajo, mano, etc) MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 28
- 15. MELFA Robots MELFA Basic IV introducción Definición de velocidades y acc. decc. acc. decc. 10 OVRD 100 ;fija la velocidad de trabajo al 100% 20 MOV P1 30 MOV P2,-50 40 OVRD 50 ; fija la velocidad de trabajo al 50% 50 MVS P2 60 SPD 120 ; movimientos lineales a 120mm/s 70 OVRD 100 ;velocidad general al 100% 80 ACCEL 70,70 ;aceler. y deceler. a 70% 90 MVS P3 100 SPD M_NSPD ;fija la velocidad lineal a su valor nominal 110 JOVRD 70 ;velocidad de interpolación ejes a 70% 120 ACCEL ;fija la aceleración y deceleración al 100% 130 MVS, -50 140 MOV P1 150 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 29 MELFA Robots MELFA Basic IV introducción Control de utensilios (Pinza) HOPEN :Abre la pinza designada HCLOSE :Cierra la pinza designada 10 MOV P1,-50 P1,- 20 OVRD 50 30 MVS P1 40 HCLOSE 1 ; cierra pinza nº 1 (atrapa pieza) 50 DLY 0.5 ; ejecuta un retardo de medio segundo 60 OVRD 100 70 MVS ,-50 ,- 80 MOV P2,-50 P2,- 90 OVRD 50 100 MVS P2 110 HOPEN 1 ; abre pinza nº 1 ( suelta pieza) 120 DLY 0.5 ; realiza un retardo 130 OVRD 100 140 MVS,-50 MVS,- 150 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 30
- 16. MELFA Robots MELFA Basic IV introducción Función de Paletizado Descripción: Descripción: Esta función desarrolla un movimiento programado en filas y columnas, para realizar operaciones del tipo de manipulación en cajas compartimentadas, operaciones seriadas en una superficie, etc. DEF PLT : Define el pallet a ser usado PLT : calcula la posición actual de una casilla del pallet usado Sintaxis: Sintaxis: DEF PLT <Pallet No.>, <punto START>, <punto FINAL A>, <punto final B>, [<punto Diagonal >], <cantidad A>, <cantidad B>, <dirección de avance> MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 31 MELFA Robots MELFA Basic IV introducción Función de Paletizado MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 32
- 17. MELFA Robots MELFA Basic IV introducción Función de Paletizado 10 DEF PLT 1,P2,P3,P4,P5,3,5,2 ;Define el pallet nº 1, punto ;START=P2, punto END A=P3, punto END ;B=5, dirección 20 M1=1 30 *BUCLE ;Designa una etiqueta llamada BUCLE 40 MOV P1,-50 50 OVRD 50 60 MVS P1 70 HCLOSE 1 80 DLY 0.5 90 OVRD 100 100 MVS,-50 ;Mov.50mm atrás de posición actual 110 P10=PLT 1,M1 ;Opera en posición M1 del pallet 1 120 MOV P10,-50 130 OVRD 50 140 MVS P10 150 HOPEN 1 160 DLY 0.5 170 OVRD 100 180 MVS,-50 ;Mov.50mm atrás ;de posición actual 190 M1=M1+1 200 IF M1<=15 THEN *BUCLE 210 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 33 MELFA Robots MELFA Basic IV introducción Comandos de control de programa Descripción general: general: Estos comandos realizan las mismas funciones que el BASIC estándar, y sirve para transferir el control del programa a líneas determinadas de éste, condicionalmente a un caso particular o incondicionalmente. GOTO : Salto incondicional a línea Sintaxis: GOTO <línea o label> label> Ejemplos: Ejemplos: GOTO 200 ;salta a línea nº 200 GOTO *FINAL ;salta a línea marcada como * FINAL MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 34
- 18. MELFA Robots MELFA Basic IV introducción Comandos de control de programa ON …GOTO :Salto condicional a línea designada por una :Salto variable entera. El programa seguirá el valor de orden de esta variable (0,1,2,3,4…) Sintaxis: Sintaxis: ON <Variable entera> GOTO<destino><destino><destino>… Ejemplos: Ejemplos: ON M1 GOTO 100,200,300 ;SI M1=1 salta a 100, ;si M1=2 salta a ;200…si no ;corresponde, salta a ;siguiente MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 35 MELFA Robots MELFA Basic IV introducción Comandos de control de programa IF… THEN… ELSE :Salto condicionado, si no se da la :Salto circunstancia se ejecuta el salto designado en ELSE .El .El comando ELSE es opcional. Sintaxis: IF <condición> THEN <línea> ELSE <línea o label> label> Ejemplos IF M1=1 THEN 130 ;Salta a 130 si M1=1 IF M1=1 THEN 130 ELSE 150 ;Salta a 130 si M1=1, ;si no salta a 150 MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 36

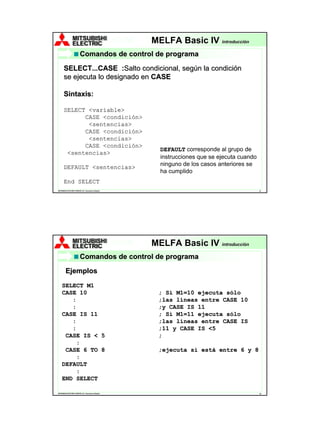

- 19. MELFA Robots MELFA Basic IV introducción Comandos de control de programa SELECT...CASE :Salto condicional, según la condición :Salto se ejecuta lo designado en CASE Sintaxis: Sintaxis SELECT <variable> CASE <condición> <sentencias> CASE <condición> <sentencias> CASE <condición> DEFAULT corresponde al grupo de <sentencias> instrucciones que se ejecuta cuando DEFAULT <sentencias> ninguno de los casos anteriores se ha cumplido End SELECT MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 37 MELFA Robots MELFA Basic IV introducción Comandos de control de programa Ejemplos SELECT M1 CASE 10 ; Si M1=10 ejecuta sólo : ;las líneas entre CASE 10 : ;y CASE IS 11 CASE IS 11 ; Si M1=11 ejecuta sólo : ;las líneas entre CASE IS : ;11 y CASE IS <5 CASE IS < 5 ; : CASE 6 TO 8 ;ejecuta si está entre 6 y 8 : DEFAULT : END SELECT MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 38
- 20. MELFA Robots MELFA Basic IV IV MELFA Basic introducción Comandos de control de programa WAIT : Espera en esta línea hasta que la condición ha sido alcanzada Sintaxis: Sintaxis: WAIT <condición> Ejemplo: WAIT M_IN(1) ;Espera en esta línea hasta que la señal de entrada 1 está activa MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 39 MELFA Robots MELFA Basic IV introducción Repetición incondicional FOR…NEXT : Repite las instrucciones comprendidas entre FOR y NEXT las veces que indique la sentencia FOR. El comando STEP es opcional Sintaxis: FOR <variable> = <const./variable> TO <const./variable> STEP <paso> (sentencias) NEXT Ejemplo: 10 FOR M1 = 1 TO 10 ;Las líneas entre 10 y 60 se : ;repetirán 10 veces : 60 NEXT 70 FOR M2= 0 TO 50 STEP 10 ;Se incrementa M2 en pasos de : ; 10 unidades : 100 NEXT MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 40
- 21. MELFA Robots MELFA Basic IV introducción Repetición condicional WHILE…WEND: Repite las sentencias comprendidas entre WHILE y WEND hasta que se cumpla una condición determinada Sintaxis: WHILE <variable condición> (sentencias) WEND Ejemplo: 10 WHILE (M1>=1)AND(M1<=10) ;Las líneas entre 10 y 60 : ;se repetirán HASTA que M1 : ;esté entre 1 y 10 : 60 WEND MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 41 MELFA Robots MELFA Basic IV introducción Llamada a subrutinas (incondicional) GOSUB: llama a línea determinada en la instrucción y vuelve a ella tras encontrar RETURN en la subrutina. Sintaxis: GOSUB <LINEA/LABEL> Toda subrutina debe acabar en RETURN para retornar el control a la línea siguiente tras GOSUB Ejemplo: 10 GOSUB 1000 ;LLAMADA a subrutina 20 <sentencias> ;transfiere el control a : ;la línea 1000 hasta que : ;encuentra RETURN, tras : ;ello vuelve a 20 1000 <sentencias> : : 1400 RETURN MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 42
- 22. MELFA Robots MELFA Basic IV introducción Llamada a subrutinas (condicional) ON …GOSUB :Salto condicional a línea designada por una :Salto variable entera. El programa seguirá el valor de orden de esta variable (0,1,2,3,4…) Sintaxis: Sintaxis: ON <Variable entera> GOSUB <destino><destino><destino>… Toda subrutina debe acabar en RETURN para retornar el control a la línea siguiente tras ON...GOSUB Ejemplos: Ejemplos: ON M1 GOSUB 100,200,300 ;SI M1=1 salta a 100, : ;si M1=2 salta a : ;200…si no 100 <sentencias> ;corresponde,salta a : 200 <sentencias> ;siguiente : 300 <sentencias> 1000 RETURN MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 43 MELFA Robots MELFA Basic IV introducción Llamada a sub-programas sub- CALLP :Transfiere el control del programa a otro programa :Transfiere almacenado en la Drive Unit; una vez lo ejecuta, vuelve a Unit; pasar el control al programa principal. Opcionalmente puede pasar parámetros . FPRM :Recibe parámetros y variables desde el programa principal, hacia el programa llamado. Sintaxis: CALLP <Nombre programa> <parámetros y argumentos> Ejemplo: Programa principal Progr. No.2 10 MOV P1 10 FPRM P200,P700 20 CALLP “2”,P2,P7 100 MOV P200 30 END 110 MOV P700 120 END MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 44
- 23. MELFA Robots MELFA Basic IV introducción Interrupciones DEF ACT :Define las condiciones de la interrupción y la :Define instrucción a realizar tras ella . ACT :Establece la prioridad de esta interrupción sobre las otras Sintaxis: DEF ACT <Nºde Int.> <condición> <Proceso> <L> Ejemplo: 10 DEF ACT 1,M_IN(17)=1 GOSUB 100 ; Si entrada 17 es ON, salta ;inmediatamente a línea 100 30 DEF ACT 3,M_TIMER(1)>10.5 GOSUB 300 ;Cuando pasan 10.5 segundos ;transfiere el control a línea ;subrutina 300. 100 M_TIMER(1)=0 110 ACT 3=1 ;Establece prioridades MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 45 MELFA Robots MELFA Basic IV introducción Interrupciones Notas: Notas: •Los saltos por interrupción que lleven a una instrucción GOSUB, deben retornar con RETURN, en este caso: RETURN <nº de interrupción> •Las prioridades se establecen con ACT<nºint>=<nivel> y ACT<nºint>=<nivel> van de 1(mayor) a 8(menor) •Prioridad 0 significa interrupción desabilitada (ACT<nºint>=0) ACT<nºint>=0) •Cuando se pone una L al final significa que la interrupción se ejecutará al finalizar la instrucción en curso : DEF ACT 1,M_IN(17)=1 GOSUB 100, L MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 46
- 24. MELFA Robots MELFA Basic IV introducción Paro incondicional HLT :Para el programa en aquel punto :Para Sintaxis: HLT Ejemplo: 10 IF M_IN(20)THEN HLT ;detiene el programa si la ;entrada 20 es ON Retardos DLY :establece un retardo :establece Sintaxis: DLY <segundos (0.05 mínimo)> Ejemplo: 10 DLY 0.8 ;detiene el programa durante 0.8 s. MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 47 MELFA Robots MELFA Basic IV introducción Entradas y Salidas Sintaxis: Entradas: <variable>=M_IN(<bit>) <variable>=M_INB(<byte>) <variable>=M_INW(<word>) <variable>=M_INW(<word>) Salidas: M_OUT(<bit>)=<1/0> M_OUT(<byte>)=<byte> M_OUT(<word>)=<word> M_OUT(<word>)=<word> Ejemplos: M1=M_INB(20) ;BitsOUT 20 a 27 pasan a M1 WAIT M_IN(3)=1 ;Espera hasta que bitIN 3 es ON M_OUT(1)=1 DLY 0.5 ;conmuta bitOUT 1 a ON durante 0.5S MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 48
- 25. MELFA Robots MELFA Basic IV introducción Operaciones aritméticas / lógicas / funciones MELFA Basic permite realizar operaciones con números y comparaciones. Ejemplos: sustitución: sustitución: P1=P2 P10.Z=100 Aritmética: Aritmética: +,-,*,/,^,... +,- Comparación: Comparación: >,<,<>,=>,<=,AND,OR,NOT,XOR... Funciones: Funciones: MAX,MIN,RAD,SQR,TAN,SIN,COS,TAN... MITSUBISHI ELECTRIC EUROPE, B.V. Sucursal en España 49
