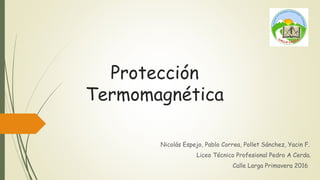

Protección
Termomagnética
Nicolás Espejo, Pablo Correa, Pollet Sánchez, Yacin F.
Liceo Técnico Profesional Pedro A Cerda.
Calle Larga Primavera 2016
Presentación.
 Objetivo de la presentación: Entregar información respecto a las protecciones eléctricas
Termomagnéticas, comunes en las instalaciones domiciliarias e industriales.
¿ Qué son los aparatos de protección eléctricos?
Son dispositivos encargados de desenergizar un sistema, circuito o artefacto, cuando en ellos se
alteran las condiciones normales de funcionamiento. Como su nombre lo indica, estos aparatos protegen las
instalaciones para evitar daños mayores que redunden en pérdidas económicas. Algunos de ellos están
diseñados para detectar fallas que podrían provocar daños a las personas. Cuando ocurre esta
eventualidad, desconectan el circuito.
Entre una gran variedad de dispositivos de protección, los más utilizados son los
“Interruptores Termomagnético” o “Disyuntores” y los “Interruptores o Protectores Diferenciales”.
Dispositivos de protección
eléctrica
Aparatos de protección eléctricos
Interruptor Termomagnético o
Disyuntor
Interruptor o Protector diferencial
Aparatos de protección eléctricos
Son dispositivos encargados de desenergizar un sistema, circuito o
artefacto, cuando en ellos se alteran las condiciones normales de
funcionamiento. Como su nombre lo indica, estos aparatos
protegen las instalaciones para evitar daños mayores que redunden
en pérdidas económicas.
 Algunos de ellos están diseñados para detectar fallas que podrían
provocar daños a las personas. Cuando ocurre esta eventualidad,
desconectan el circuito.
Entre una gran variedad de dispositivos de protección, los más
utilizados son los “Interruptores Termomagnético” o “Disyuntores” y los
“Interruptores o Protectores Diferenciales”.
Funcionamiento

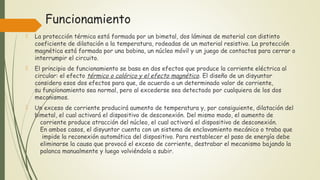

 La protección térmica está formada por un bimetal, dos láminas de material con distinto
coeficiente de dilatación a la temperatura, rodeadas de un material resistivo. La protección
magnética está formada por una bobina, un núcleo móvil y un juego de contactos para cerrar o
interrumpir el circuito.
 El principio de funcionamiento se basa en dos efectos que produce la corriente eléctrica al
circular: el efecto térmico o calórico y el efecto magnético. El diseño de un disyuntor
considera esos dos efectos para que, de acuerdo a un determinado valor de corriente,
su funcionamiento sea normal, pero al excederse sea detectado por cualquiera de los dos
mecanismos.
 Un exceso de corriente producirá aumento de temperatura y, por consiguiente, dilatación del
bimetal, el cual activará el dispositivo de desconexión. Del mismo modo, el aumento de
corriente produce atracción del núcleo, el cual activará el dispositivo de desconexión.
En ambos casos, el disyuntor cuenta con un sistema de enclavamiento mecánico o traba que
impide la reconexión automática del dispositivo. Para restablecer el paso de energía debe
eliminarse la causa que provocó el exceso de corriente, destrabar el mecanismo bajando la
palanca manualmente y luego volviéndola a subir.
Funcionamiento
 Las causas del exceso de corriente pueden ser una falla de cortocircuito, provocado por la
unión de dos conductores activos a potencial diferente – como fase y neutro - , o la unión
de un conductor activo que pase por la carcaza metálica de un artefacto conectado a
tierra. Otra causa de exceso de corriente puede ser una sobrecarga, que consiste en un
aumento de la potencia por exceso de artefactos o porque un artefacto tiene una
instalación deficiente. Esta situación se produce frecuentemente al conectar estufas
o calefactores eléctricos en circuitos de menor corriente nominal.
 Por sus características de operación, el elemento bimetálico del disyuntor actúa en
forma lenta, por lo que se presta especialmente para la protección de sobrecargas; en
cambio, el sistema magnético es de acción rápida y protege eficazmente del
cortocircuito.
Pausa…
 Lanorma IEC 60898 define la corriente nominal como la corriente que el
interruptor puede soportar en régimen ininterrumpido (es decir, sin
dispararse) a una temperatura de referencia especificada de 30 ºC.
Asimismo, indica los valores preferenciales de In (6, 10, 15, 16, 20, 25, 32, 40,
50, 63, etc.).
Corriente Nominal (In)
Sección y símbolo de un magnetotérmico
Variando las características de estos sistemas se pueden obtener
disyuntores de diversas velocidades de operación, lo que permitirá
ubicarlos en diferentes partes de una instalación y, de este modo,
optimizar la protección.
Conexión
 Los disyuntores se conectan en serie, en la fase, entre el punto de alimentación y los
posibles puntos de falla, con el objeto de delimitar la falla en un área reducida.
 La protección que esté más próxima al punto de falla debe operar primero y si ésta,
por cualquier motivo, no actúa dentro de su tiempo normal, la que sigue debe
hacerlo. El ideal es que la falla sea despejada en el disyuntor más cercano. Si
se consigue este objetivo, los cortes de energía son sectorizados y la detección de la
falla se hace más fácil.
 Al proyectar una instalación, entonces, deberán coordinarse las protecciones para
conseguir selectividad en la operación. Por ejemplo, un disyuntor colocado en el
empalme debe ser comparativamente más lento que uno ubicado en el tablero de
distribución.
 Por lo tanto, un disyuntor debe ser seleccionado por la capacidad de corriente que
es capaz de soportar en condiciones normales y por la rapidez con que se desconectará
ante una eventual falla.
Tipos de disparos
 Disparo térmico
La misma norma establece el comportamiento de los disparadores de
sobrecorriente bajo (disparador térmico) de los interruptores, su curva y su
tiempo de accionamiento ante ciertos valores de corriente.
 Disparo magnético
Así como encontramos exigencias en el comportamiento de la curva en su
dispositivo térmico, también los hay para los valores de corriente magnética
Poder de corte
 La aparición de un cortocircuito tiene como consecuencia la elevación de
temperaturas y esfuerzos electrodinámicos dentro del interruptor.
 A pesar de esto, muchas veces se necesita restablecer el servicio
inmediatamente después a la apertura del interruptor y que el mismo esté en
condiciones de prestar un servicio al 100 % de sus características.
Imágenes
Conclusión
 El protector diferencial protege fundamentalmente a las personas ante descargas eléctricas por
problemas de aislación en conductores activos, descuidos al trabajar en circuitos energizados,
fallas en aislaciones de máquinas y contactos accidentales.
 La instalación de diferenciales se hace principalmente en circuitos de enchufe, desde donde se
conectan pequeñas máquinas-herramientas y electrodomésticos.
 Si estos artefactos no se encuentran en óptimas condiciones de funcionamiento, el diferencial
puede actuar sin que aparentemente exista falla.
 Este actúa bajo dos fenómenos: térmico (calórico) y el efecto magnético.
 GraciasGracias
