- 1. UNIVERSIDAD TÉCNICA DE AMBATO FACULTAD DE INGENIERIA CIVIL Y MECÁNICA EMPLEO DE NTIC´S NOMBRE: SANTIAGO CRUZ SEMESTRE: 2do PARALELO: “A”
- 2. EL SCANNER 3D Es un dispositivo que analiza un objeto o una escena para reunir datos de su forma y ocasionalmente su color. La información obtenida se puede usar para construir modelos digitales tridimensionales que se utilizan en una amplia variedad de aplicaciones.
- 3. FUNCIONALIDAD El propósito de un escáner 3D es, generalmente, el de crear una nube de puntos a partir de muestras geométricas en la superficie del objeto. Estos puntos se pueden usar entonces para extrapolar la forma del objeto (un proceso llamado reconstrucción). Si la información de color se incluye en cada uno de los puntos, entonces los colores en la superficie del objeto se pueden determinar también.

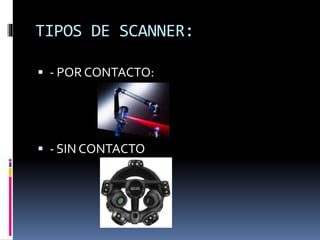

- 4. TIPOS DE SCANNER: - POR CONTACTO: - SIN CONTACTO
- 5. POR CONTACTO Los escáneres 3D examinan el objeto apoyando el elemento de medida (palpador) sobre la superficie del mismo, típicamente una punta de acero duro o zafiro. Una serie de sensores internos permiten determinar la posición espacial del palpador. Un CMM (Máquina de medición por coordenadas) o un brazo de medición son ejemplos de un escáner de contacto. Se usan en su mayoría en control dimensional en procesos de fabricación y pueden conseguir precisiones típicas de 0,01 mm. Su mayor desventaja es que requiere el contacto físico con el objeto para ser escaneado, por lo que el acto de escanear el objeto quizás lo modifique o lo dañe.
- 6. SIN CONTACTO: Emiten alguna clase de señal y analizan su retorno para capturar la geometría de un objeto o una escena. Se utilizan radiaciones electromagnéticas (desde ondas de radio hasta rayos X) o ultrasonidos. Determina la distancia a la escena cronometrando el tiempo del viaje de ida y vuelta de un pulso de luz. Un diodo láser emite un pulso de luz y se cronometra el tiempo que pasa hasta que la luz reflejada es vista por un detector. Como la velocidad de la luz C es conocida, el tiempo del viaje de ida y vuelta determina la distancia del viaje de la luz, que es dos veces la distancia entre el escáner y la superficie.
