- 1. TOPOLOGÍAS Presenta: M.C. Karina Raya Díaz
- 2. Topologías Se refiere a la forma en que está diseñada la red, bien físicamente o bien lógicamente. Es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sé.
- 3. Topologías Existen cinco posibles topologías básicas: Malla, estrella, árbol, bus y anillo. Los dispositivos se enlazan en dos posibles relaciones: igual a igual o paritaria , donde todos los dispositivos comparten el enlace paritariamente, y primario-secundario, donde un dispositivo controla el tráfico y los otros deben transmitir a través de él.
- 4. Malla Cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta. Canales físicos: n(n-1)/2 No. De dispositivos: n
- 5. Malla Si un enlace falla, no inhabilita todo el sistema. Elimina el problema de enlaces compartidos. Privacidad y seguridad. Aisla fallos fácilmente. Se incrementa la cantidad de cable y número de puertos de E/S necesarios. Entornos reducidos y redes troncales.
- 6. Estrella Cada dispositivo solamente tiene un enlace punto apunto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí. Es más barata que una topología en malla. Se necesita solamente un enlace y un puerto de E/S.
- 7. Estrella Robustez, si falla un enlace, solamente ese se verá afectado. Mientras funcione el concentrador funcionará la red si falla se quedarán incomunicados los nodos.
- 8. Árbol Es una variante de la topología en estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo no todos los dispositivos se conectan directamente al concentrador central. La mayoría se conecta a un concentrador secundario, que a su vez se conecta al concentrador central.
- 9. Árbol Concentrador activo contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de bit recibidos antes de retransmitirlos. Concentradores pasivos proporcionan solamente una conexión física entre los dispositivos conectados.
- 10. Árbol Son las mismas que la topología estrella. Por los concentradores secundarios incluyen la ventaja de incrementar el número de dispositivos conectados al concentrador principal y priorizar las comunicaciones de distintas computadoras.
- 11. Bus Esta topología es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red. Los nodos se conectan al bus mediante cables de conexión y sondas. Ventajas: Sencillez de instalación. Utiliza menos cable que la malla. Desventajas: Dificultad de reconfiguración y del aislamiento de los fallos. El fallo o ruptura del cable interrumpe todas las transmisiones (crea ruido en ambas direcciones).
- 12. Bus
- 13. Anillo Cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección. Cada dispositivo del anillo incorpora un repetidor.

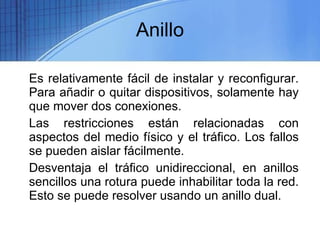

- 14. Anillo Es relativamente fácil de instalar y reconfigurar. Para añadir o quitar dispositivos, solamente hay que mover dos conexiones. Las restricciones están relacionadas con aspectos del medio físico y el tráfico. Los fallos se pueden aislar fácilmente. Desventaja el tráfico unidireccional, en anillos sencillos una rotura puede inhabilitar toda la red. Esto se puede resolver usando un anillo dual.
- 15. Anillo
- 16. Híbrida Una red combina varias topologías mediante subredes enlazadas entre sí para formar una topología mayor. Por ejemplo vea la siguiente figura.
- 17. Problemas Suponga que hay seis dispositivos conectados con una topología en malla. ¿Cuántos cables son necesarios? ¿Cuántos puertos se necesitan para cada dispositivo? Para cada una de las siguientes redes, indique las consecuencias de un fallo en una conexión: a) Cinco dispositivos conectados en una topología de malla. b) Cinco dispositivos conectados en una topología en estrella (sin contar el concentrador). c) Cinco dispositivos conectados en bus. d) Cinco dispositivos conectados en anillo.
