Este documento describe diferentes tipos de dispositivos que pueden usarse con el controlador lógico Easy, incluyendo contadores y comparadores. Los contadores cuentan pulsos y cambian el estado de sus contactos cuando alcanzan un valor programado entre 0 y 9999. Los comparadores monitorean valores analógicos como la temperatura o el nivel de líquido y cambian de estado cuando se alcanzan los valores programados entre 0 y 10 VDC. El documento también presenta algunos ejemplos de aplicaciones como controlar la temperatura de un horno y bombear agua a un tanque
Curso De Easy Clase4
- 1. Contadores (CCx) .- Son dispositivos que conmutan sus contactos cuando reciben un numero de pulsos, programados con anterioridad. El Easy tiene 8 contadores los cuales pueden ser programados como Incrementales o Decrementales. Los valores programables se encuentran entre 0 y 9999
- 2. Las señales de conteo (pulsos) deben ser introducidas en la bobina del contador, para luego ésta actuar sobre sus contactos auxiliares.

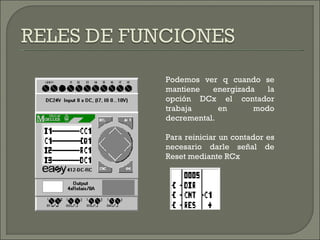

- 3. Podemos ver q cuando se mantiene energizada la opción DCx el contador trabaja en modo decremental. Para reiniciar un contador es necesario darle señal de Reset mediante RCx
- 4. Comparadores de valores analógicos (Ax).- Estos se utilizan como contactos y tienen directa relación con las entradas analógicas (I7 e I8), si el modelos de Easy lo permitiera. Son muy útiles a la hora de trabajar con sensores de presión, temperatura, nivel y demás aplicaciones donde la variación de magnitudes sea de suma importancia.
- 5. Al igual que los contadores, éstos dispositivos cambiaran de posición cuando los valores programados sean alcanzados y/o superados. Como se menciono con anterioridad los valores de tensión con los que se trabajan están entre 0 y 10 VDC, en pasos de 0,1 V. Se disponen de 8 comparadores, los cuales pueden llevar a cabo 6 tipos de comparaciones:
- 7. Se quiere controlar la temperatura de un horno la cual debe mantenerse entre 65º y 70 ºC, cuando la temperatura sale de estos valores, se debe desconectar la resistencia. Suponiendo que el sensor ( lineal ) a 90ºC me da una tensión de 10VDC A2 90ºC--------10V 70ºC-------- x x=7,7 V A1 90ºC--------10V 65ºC-------- x x=7,2 V

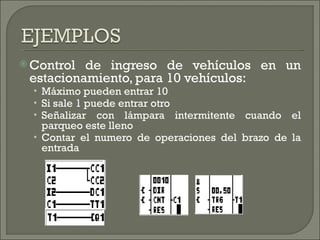

- 8. Control de ingreso de vehículos en un estacionamiento, para 10 vehículos: Máximo pueden entrar 10 Si sale 1 puede entrar otro Señalizar con lámpara intermitente cuando el parqueo este lleno Contar el numero de operaciones del brazo de la entrada
- 9. 4.- Se quiere bombear agua a un tanque a través de una bomba (con su respectiva electroválvula), cuando el liquido esta en el nivel 1 (bajo), la bomba debe activarse y cuando esté en el nivel 2 (alto), debe apagarse. Utilizar comparador. B N2 8V N1 2V
