20171207 VxRailチャンピオンクラブ_meetup_ネットワールド石塚
- 2. 本日のアジェンダ 15:00～16:00 チャンピオンクラブ概要説明 HCIのおさらいとアップデート ネットワールド 石塚 16:00～16:40 さらなるvSANソリューションのチョイス Dell EMC 小野 様 16:40～17:00 Lightning Talk（2名） 17:00～19:00 ぷち忘年会 VxRailウルトラクイズ！ エキスパートに聞いてみよう
- 6. E460F貸し出し決定！ 貸し出し時のお願い • FortiClient経由のリモートアクセスもしくはPICへのオン サイト検証のいずれかでお貸し出しします • 検証内容、期間などを申請書に記入して申し込みくださ い • ワークショップ受講者もしくは認定資格者に限らせて頂きます • 希望者多数の場合は事務局で検証内容を確認したうえで決定さ せて頂きます • 検証内容はセットアップ、パフォーマンス検証、運用試験、お 客様へのデモなど、具体的にアツイ思いを込めて下さい • 検証後にはチャンピオンクラブのLTでその内容をフィー ドバック/共有をお願いします詳細についてはチャンピオンクラブの会報で ご連絡します。 ちぇけら！
- 7. お・ね・が・い（はーと） クラブメンバーの皆さんへのお願い！（切実） “やってみたいこと”をリクエストして下さい！ 経験談大募集！ 疑問/質問もウェルカム！！ 面白いと感じたら拡散をお願いします！！！
- 11. 会員ランク・特典（ゴールド） 特典1：Dell EMC もしくは VMwareトレーニングバウチャー チケット10万円分プレゼント 特典2：クラブ会員限定パーティーご招待 ブロンズ シルバー ゴールド 必須：本クラブ開催セミナーに5回以上参加した方 必須：ネットワールド経由でVxRailを1案件以上の 販売・購入実績のある方 必須：VxRail関連情報を1件以上アウトプットされた方 必須：インプリメンテーション試験に合格している方 会員特典（ゴールド） 会員条件（ゴールド）

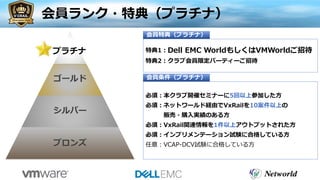

- 13. 会員ランク・特典（まとめ） 特典1：クラブオリジナル特別ノベルティプレゼント 特典2：クラブ会員限定パーティーご招待 ブロンズ シルバー ゴールド プラチナ 特典1：勉強用の教材1万円分プレゼント 特典2：クラブ会員限定パーティーご招待 特典1：Dell EMC もしくは VMwareトレーニングバウチャー チケット10万円分プレゼント 特典2：クラブ会員限定パーティーご招待 特典1：Dell EMC WorldもしくはVMWorldご招待 特典2：クラブ会員限定パーティーご招待 会員ランクアップは、いずれもクラブ事務局による審査の通過が必要となります。
- 14. 会員ランク・特典スケジュール プラチナ会員認定 2018年3月・6月の末日の実績・申請書をもって決定し、翌月以降のセミナーで発表いたします。 ゴールド・シルバー・ブロンズ会員認定 2018年8月末日の実績・申請書をもって決定し、2018年9月の最終セミナーで発表いたします。 2017年 2018年 10月 11月 12月 1月 2月 3月 4月 5月 6月 7月 8月 9月 初回 セミナー 第2回 セミナー 第3回 セミナー 第4回 セミナー 第5回 セミナー 第6回 セミナー 第7回 セミナー 第8回 セミナー 第9回 セミナー 第10回 セミナー 第11回 セミナー 最終 セミナー プラチナ会員 特典決定 ゴールド会員特典決定 シルバー会員特典決定 ブロンズ会員特典決定 プラチナ会員 特典決定 EMC World開催予定 VMworld開催予定
- 17. Dell EMCにおけるブランディング • 検証済みインフラ • 公開済み構築手順書 • 技術の効率的な利用 • 柔軟性のある選択肢 • 卓越したシンプルさ • 合理化された導入作業 • 持続可能なシステム • 統合化されたシステム管理 • クリティカルデータ保護 • ワンストップサポート • 柔軟性のある選択肢 • リソース・パフォーマンスの両方を スケールアウト • 高効率なデータ管理 • シンプルな導入・管理・拡張 リファレンス コンバージド ハイパー コンバージド VSPEX VBlock/VxBlock VxRail/VxRack
- 18. HCIはまさに群雄割拠の時代に突入！！ ＨＣＩはまさに群雄割拠の戦国時代！！ Lenovo HX Cisco Hyper Flex Nutanix HPE Simplivity vSAN Ready Nodes Dell EMC XC VxRail
- 19. ところでHCIの定義て？？ • Wikipedia（US）より抜粋 • a fully software-defined IT infrastructure that virtualizes all of the elements of conventional 'hardware-defined' systems • all of the software-defined elements are implemented within the context of the Hypervisor, management of all resources can be federated across all instances of a Hyper-converged infrastructure. • HCI includes the ability to plug and play into a data-center pool of like systems • All physical data-center resources reside on a single administrative platform for both hardware and software layers. • Consolidation of all functional elements at the hypervisor level, together with federated management, eliminates traditional data-center inefficiencies and reduces the total cost of ownership (TCO) for data centers. • ソフトウェアで実装されたITインフラ • 全ての要素は仮想化してハイパーバイザーで制御する • 全てのリソース管理はインフラ全体を１つとして統合する • データセンターにプラグ＆プレイで導入できる • ハードウェアもソフトウェアの両方を一元管理できる • 管理を統合することで従来システムよりも効率化し、TCOを 削減する ＨＣＩは「手段」であり その目的は「TCOの削減」です！
- 20. HCIが‟言う“のTCOとは？？ • HCIで削減できるコスト 検討 • 要件定義 • 概要設計 • 機器選定 • 見積もり 導入 • 詳細設計 • キッティング • 初期設定 • 各種アップデート • 動作確認 運用 • 監視 • バージョンアップ • 拡張 • トラブル対応 • 保守契約延長 リプレース • 既存環境の確認 • 次期システムの要件定義 • 次期システムの仮導入 • データ移行（リハーサル） • データ移行 • 次期システムへの切り替え 導入はシンプル＆迅速！ 様々な運用負荷を軽減して、 最後はリプレースの「コスト」も削減！！

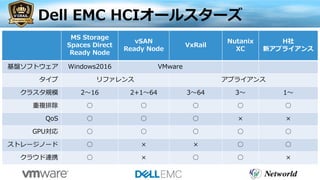

- 24. Dell EMC HCIオールスターズ MS Storage Spaces Direct Ready Node vSAN Ready Node VxRail Nutanix XC H社 新アプライアンス 基盤ソフトウェア Windows2016 VMware タイプ リファレンス アプライアンス クラスタ規模 2～16 2+1～64 3～64 3～ 1～ 重複排除 ○ ○ ○ ○ ○ QoS ○ ○ ○ × × GPU対応 ○ ○ ○ ○ ○ ストレージノード ○ × × ○ ○ クラウド連携 ○ × ○ ○ ×
- 25. 主要３プロダクトで詳細比較 vSAN Ready Nodes VxRail XC 柔軟性 ◎ △ ○ 機器/保守コスト ◎ ○ ○ ライセンスコスト △ ○ ◎ 導入時間 ○ ◎ ○ ステータス管理 △ ◎ ◎ アップデート △ ◎ ◎ トラブルシュート ○ ◎ ○ 拡張性 ○ ○ ◎ 拡張コスト ◎ ○ △ リプレース ○ ◎ ◎
- 26. 主要3プロダクトの選択のポイント • vSAN Ready Nodes • 従来システム通りの柔軟性が欲しい方 • 徹底的にイニシャルコストを下げたい方（2ノード構成含む） • 設計及び運用はDIY • VxRail • 仮想インフラが初めてでVMwareの利用を希望される方 • サポートの支援が手厚い方が良い方 • 最低ESXi×3台以上の規模感, 標準化 • Nutanix XC • 色々なハイパーバイザの利用を想定されている方 • 超規模対応が必要になる可能性のある方 • 最低ESXi×3台以上の規模感, 標準化
- 28. VxRailはDell Technologiesプロダクト！！ 28 ハイパーコンバージド ソフトウェアベースストレージ（SDS) IA Server SIer/メーカーサポート SIer/メーカー設計 Hyper-Visor VMware vSAN IA Server EMCサポート VMware Design VMware vSphere 一気通貫で Dell technologies
- 30. VxRailの“ウリ” その① 迅速かつ確実な導入 導入に必要なパラメータは最小限 インストール作業は1時間程度で完了 設計済み構成 データセンタ, クラスタは構成済み ネットワークは標準NICは構成済み 追加NICは別の仮想スイッチとして構成 vSAN（ディスクグループ）は構成済み 30
- 31. VxRailの“ウリ” その① VxRailの初期設定に必要なパラメータ（v4.0.132） システムパラメータ • タイムゾーン, NTPサーバ • NIC構成 管理パラメータ • ESXiのホスト名 • ESXiのIPプールの開始アドレス, 終了アドレス • vCenterサーバのホスト名, IPアドレス • Platform Service Controllerのホスト名, IPアドレス • VxRail Managerのホスト名, IPアドレス • 管理セグメントのサブネットマスク, デフォルトゲー トウェイアドレス • ESXi rootパスワード • vCenter Server, PSC, および VxRail Manager パス ワード vMotionパラメータ • IPプールの開始アドレス, 終了アドレス • サブネットマスク, VLAN ID Virtual SANパラメータ • IPプールの開始アドレス, 終了アドレス • サブネットマスク, VLAN ID 仮想マシンネットワークパラメータ • 仮想マシンネットワーク名, VLAN ID ソリューションパラメータ • ログを選択 • ログサーバのホスト名, IPアドレス 31
- 33. VxRailの“ウリ” その② 運用はスマート＆スムーズ シームレスな拡張 スケールアップ スケールアウト アップデートシンプル！ １パッケージ＆数クリック １ストップサポート＆リモートサポート 33
- 37. VxRailの“ウリ” その③ １ストップサポート ユーザー様 EMCカスタマーサポート窓口 ハード/ソフト（EMC） EMC対応部門 ソフト（VMware） VMware対応部門 ESRS or メール or Web or 電話 （ハード/ソフト不問） リモートサポート （ESRS/WebEX） 連携 内部エスカレーション リモートサポート （WebEX）
- 38. VxRailの“ウリ” その③ • リモートサポート • ハードウェアの障害通知機能：ESRS • リモートエンジニアの対応：ESRS, WebEx • VMware L3エンジニアによるWebExで対応可能 お客様環境 EMCサポートシステム EMC Secure Remote Support WebEx
- 39. VxRailの価値の基本は「運用」 • スムーズ＆シンプルな導入 • スマート＆スムーズな拡張 • VMware＋ Dell EMCが “一体”となってサポート
- 43. バックアップでの運用は現実的では無い？ バックアップ サーバ バックアップデバイス 現実的では無いと思う懸念点 • 「保険に対する」コスト • バックアップに掛かる時間・負荷 • リストアの手間（時間） 仮想インフラ バックアップセグメント
- 44. Avamar＋DD＝データ保護全包囲網 グローバル重複排除で効率サイコー！ ゲストOS単位のデータ保護 エージェントでアプリケーションのデータ保護 DD Boostで転送負荷も軽減＆時間短縮 さらにバックアップ運用そのものも向上！ DD Boostでアプリケーションから直接バックアップ リストア無しでバックアップデータから即時起動 クラウドを活用（容量拡張, 階層化, DR） バーチャルアプライアンス提供でどこでも導入可能 データ保護管理コンポーネント Avamar データ保護管理コンポーネント Data Domain
- 45. Avamar＋DDならバックアップを時短！ Avamar+DDのバックアップ • データは転送する前に重複排除チェック！ • Data Domainに保存するときに圧縮してコンパクトに保存！ 仮想インフラ バックアップ サーバ バックアップデバイス バックアップセグメント Data Domain Avamar A B C A B
- 46. Avamar＋DDなら即時復旧も可能！ Avamar+DDの即時復旧 • Data DomainをNFSデータストアとしてマウント • バックアップイメージを直接起動できるのでリストア時間は不要 • システム再開後にStorage vMotionで元の場所へ回復 仮想インフラ バックアップセグメント Data Domain Avamar NFSマウント A B C
- 47. Cloud DRならクラウド上で再開も！ Cloud DR 顧客オンプレ EBS AWS S3 顧客 AWS アカウント CDRA Avamar/Data Domain 物理/仮想 VM バックアップ CDRS EC2変換 AWS上のCloud DR に自動配置します コピー 圧縮 暗号化 ストア デプロイ / 実行 自動化 AMI クラウド連携はバックアップ「だけ」じゃ無い これからは「実稼働」を見据えたDRへ！
- 49. アップデートは２つある！

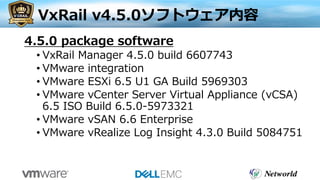

- 50. VxRail v4.5.0ソフトウェア内容 4.5.0 package software • VxRail Manager 4.5.0 build 6607743 • VMware integration • VMware ESXi 6.5 U1 GA Build 5969303 • VMware vCenter Server Virtual Appliance (vCSA) 6.5 ISO Build 6.5.0-5973321 • VMware vSAN 6.6 Enterprise • VMware vRealize Log Insight 4.3.0 Build 5084751
- 51. 新モデルへのシフト VxRail アプライアンスファミリ Broadwell Skylake G シリーズ 2U/4N 高集約モデル G410/F Coming soon E シリーズ 1U/1N エントリーモデル E460/F E560/F V シリーズ 2U/1N VDI搭載可能モデル V470/F V570/F P シリーズ 2U/1N 高パフォーマンスモデル P470/F P570/F S シリーズ 2U/1N 大容量ストレージモデル S470 S570 現行 新型
- 52. 新モデルオーバービュー G シリーズ E シリーズ V シリーズ P シリーズ S シリーズ 高集約モデル エントリーモデル VDI搭載可能 モデル 高パフォーマンス モデル 大容量ストレージ モデル G460/F E560/F V570/F P570/F S570 Full platform refresh to SkyLake/Purley Dell 14G servers コア数の拡大, 高クロックモデルのリリース, 多メモリチャネル, メモリアクセスの高速化, 耐久性と冗長性を兼ね備えたブートデバイスの採用, 2 x 25G NICオプションの採用（一部モデルを予定） シングルCPUもサポート オンボード 10GbE×4 最大3つのGPUを 搭載可能 キャパシティディスクを 8つ搭載 （2DG構成） オンボード 10GbE×4 シングルCPUもサポート キャパシティディスクを 8つ搭載 （2DG構成） オンボード 10GbE×4 シングルCPUもサポート オンボード 10GbE×4 こうご期待！
- 53. E560/E560F エントリーモデル FORM FACTOR Single node 1U DRIVE CONFIGURATION 10x 12G SAS drive slots (2.5”) 1 or 2 disk groups with up to 4 capacity drives each PROCESSORS Single or dual socket, Up to 28 cores/CPU MAX CAPACITY 30.7TB SSD or 16TB HDD MEMORY Up to 1,536GB RAM (768 GB per processor) POWER SUPPLIES 1100W AC, 1100W 48V DC ADDITIONAL NETWORK OPTIONS Up to 1 per processor 2x10GbE SFP+, 2x10GbE RJ45, 4x10GbE RJ45 BOOT BOSS with 2 x 240GB SATA M.2
- 54. P570/P570F パフォーマンスモデル FORM FACTOR Single node 2U DRIVE CONFIGURATION 24x 12G SAS drive slots (2.5”) Up to 4 disk groups with up to 5 capacity drives each PROCESSORS Single or dual socket, Up to 28 cores/CPU MAX CAPACITY 76.8 TB SSD or 40 TB HDD MEMORY Up to 1,536 GB RAM (768 GB per processor) POWER SUPPLIES 1100W AC, 1600W 250V AC, 1100W 48V DC ADDITIONAL NETWORK OPTIONS Up to 3 (single CPU) or 4 (dual CPU) 2x10GbE SFP+, 2x10GbE RJ45, 4x10GbE RJ45,4x10GbE SFP+ BOOT BOSS with 2 x 240GB SATA M.2
- 55. V570/V570F VDIモデル GPU Minimum 1 and up to 3 PCIe GPUs NVIDIA only Note: Customers obtain and configure GPU SW and drivers vGPU requires vSphere Enterprise FORM FACTOR Single node 2U DISK CONFIGURATION 24x 12G SAS drive slots (2.5”) Up to 4 disk groups with up to 5 capacity drives each PROCESSORS Dual socket, up to 28 cores/CPU MAX CAPACITY 76.8TB SSD or 40TB HDD MEMORY Up to 1,536GB RAM (768 GB per processor) 768GB RAM total if GPU are used POWER SUPPLIES 2000W 240V AC ADDITIONAL NETWORK OPTIONS Up to 4 (reduces GPU card slots) 2x10GbE SFP+, 2x10GbE RJ45, 4x10GbE RJ45, 4x10GbE SFP+ BOOT BOSS with 2 x 240GB SATA
- 56. S570 ストレージモデル FORM FACTOR Single node 2U DISK CONFIGURATION 12x 3.5” + 2x 2.5” 12G SAS drive slots 1 or 2 disk groups with up to 6 capacity drives each PROCESSORS Single or dual socket, Up to 28 cores/CPU MAX CAPACITY 48TB HDD (hybrid only) MEMORY Up to 1,536GB RAM (768GB per processor) POWER SUPPLIES 1100W AC, 1100W 48V DC ADDITIONAL NETWORK OPTIONS Up to 3 (single CPU and dual CPU) 2x10GbE SFP+, 2x10GbE RJ45, 4x10GbE RJ45,4x10GbE SFP+ BOOT BOSS with 2 x 240GB SATA M.2

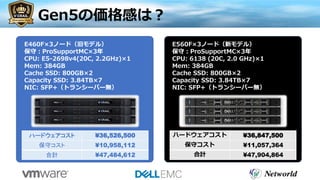

- 57. Gen5の価格感は？ E460F×3ノード（旧モデル） 保守：ProSupportMC×3年 CPU: E5-2698v4(20C, 2.2GHz)×1 Mem: 384GB Cache SSD: 800GB×2 Capacity SSD: 3.84TB×7 NIC: SFP+（トランシーバー無） E560F×3ノード（新モデル） 保守：ProSupportMC×3年 CPU: 6138 (20C, 2.0 GHz)×1 Mem: 384GB Cache SSD: 800GB×2 Capacity SSD: 3.84TB×7 NIC: SFP+（トランシーバー無） ハードウェアコスト ¥36,526,500 保守コスト ¥10,958,112 合計 ¥47,484,612 ハードウェアコスト ¥36,847,500 保守コスト ¥11,057,364 合計 ¥47,904,864
- 58. Transforming performance FOR VIRTUALIZED WORKLOADS Comprehensive data services Hundreds of thousands of IOPS Application acceptable response times RESPONSETIME IOPS 50,000 150,000 250,000 350,000 450,000 1ms3ms5ms7ms FOR MISSION CRITICAL WORKLOADS Sustained sub-ms predictable response time Millions of IOPS Supporting demanding applications VxRail P570 14th Gen Server VxRail P470 13th Gen Server OLTP 4K 70/30 R/W workload RAID-5 with Checksum 12 Node cluster
- 59. vSAN6.6 FTT=1（R1）パフォーマンス 386,000 (No dedup-No Encryption) 345,000 (-10%) No Dedup – With Encryption 357,000 (-8%) Dedup + Encryption
- 60. vSAN6.6 EC5パフォーマンス 94,000 No Dedup No Encryption 102,000 No Dedup With Encryption 104,000 With Dedup No Encryption 110,000 With Dedup With Encryption
- 63. ご清聴 有難うございました
