1. Dokumen tersebut membahas tentang sistem informasi manajemen dan komunikasi data. 2. Sistem informasi manajemen merupakan keseluruhan usaha perusahaan untuk menciptakan dan memelihara sumber daya informasi. 3. Komunikasi data melibatkan pengiriman data dari sumber ke penerima melalui media transmisi.
Chapter 4 database processing
- 1. 4 – SISTEM INFORMASI MANAJEMEN PRODI AKUNTANSI SEMESTER 4
- 2. Data bisnis secara tradisional telah diorganisasi kedalam suatu hirarki field-field yang bergabung membentuk record yang bergabung untuk membentuk file. Field unit data yang terkecil, mencerminkan jumlah data terkecil yang akan ditarik dari komputer pada satu waktu. Contoh : kode mata kuliah yang sedang diambil. Record suatu koleksi field-field data yang saling berhubungan. Contoh : kode matakuliah yang terhubung dengan nama mata kuliah File koleksi record yang saling berhubungan, sprt satu file dari seluruh record yang berisi field-field kode mata kuliah dan namanya
- 6. Adalah keseluruhan usaha perusahaan untuk menciptakan dan memelihara sumber daya informasi. Merupakan bagian manajemen sumber daya informasi yang mencakup semua kegiatan yang memastikan bahwa sumber daya data perusahaan tersedia
- 7. Pengumpulan Data, Data yang diperlukan dikumpulkan dan direkam dalam suatu bentuk yang disebut dokumen sumber yang bertindak sebagai input bagi sistem Integritas dan verifikasi, data diuji untuk meyakinkan konsistensi dan ketelitiannya berbasis pada batasan dan aturan/rule yang sudah ditentukan. Penyimpanan data Pemeliharaan data, data dapat ditambahkan, diubah dan dihapus untuk tujuan keterkinian data. Keamanan data, untuk menghindari dari kerusakan, atau pemakai yang tidak berwenang. Organisasi data, data disusun sedemikian rupa sehingga sesuai dengan kebutuhan user Retrieval, Data yang dibuat tersedia bagi user
- 8. Penyimpanan sekunder dibagi berdasarkan akses datanya Sequential access storage device (SASD) Alat penyimpanan dengan penyusunan dan pembacaan datanya secara berurut yaitu satu catatan mengikuti catatan lain. Direct access storage device (DASD) Alat penyimpanan dengan penyusunan dan pembacaan datanya langsung pada posisinya.
- 9. Ada 2 cara dalam pengolahan data: Pengolahan data berkelompok (batch processing) pengolahan yang dilakukan dengan mengumpulkan transaksi dalam periode tertentu Pengolahan data langsung (online processing), pengolahan data yang dilakukan per transaksi, kadang saat transaksi terjadi. Real Time System: Sistem yang mengendalikan sistem fisik dan mengharuskan komputer Jump
- 10. Era database ditandai dengan : Sumber data dikumpulkan dalam file-file yang tidak terhubung satu dengan lainnya Setiap aplikasi memiliki/merancang file data sendiri Memiliki kelemahan: duplikasi data, ketergantungan data, kepemilikan data tersebar Untuk memecahkan masalah di atas dilakukan dengan cara pengorganisasian data secara fisik dan mengarah ke organisasi logis. Organisasi logis (logical organization), mengintegrasikan data dari beberapa lokasi fisik yang berbeda dan merupakan cara pemakai melihat data. Organisasi fisik (physical organization), merupakan cara komputer melihat data sebagai file-file yang terpisah.
- 11. Dua teknik untuk memenuhi kebutuhan integrasi logis: 1. Integrasi logis dalam satu file Inverted file, suatu file yang disimpan secara urutan tertentu, dengan suatu indeks yang menyertainya memungkinkan record-record dari file itu dipilih dalam urutan berbeda. Linked list, suatu teknik yang dapat mencapai hasil yang sama tanpa menggunakan indeks tetapi dengan menentukan field tersendiri yang ditambahkan pada tiap record dalam file. 2. Integrasi logis antara beberapa file, menggunakan link untuk menghubungkan record-record dalam suatu file dengan record yang berhubungan secara logis difile lain.
- 12. Blok dasar pembangunan untuk Struktur Basis data : 1. Nilai Data 2. Field Data 3. Data Record 4. File Data Penekanan pada kegiatan pengolahan data adalah pada kemampuan untuk mengakses data dengan cepat serta efisien dalam penggunaan secondary storage.
- 13. File File Statistik File File Piutang Wiraniaga Penjualan Pelanggan Dagang File File File File Hutang Pembeli Persediaan Pemasok Dagang File File Buku Pesanan Besar Pembelian Jump
- 14. Strukturdata berjenjang (hierarchical data structure) Hubungan antara data membentuk suatu jenjang seperti pohon. Suatu pohon dibentuk dari beberapa elemen grup data yang berjenjang, disebut dengan node. Node yang paling atas atau level 1 disebut dengan root. Tiap node dapat bercabang ke node lain. Satu node hanya mempunyai satu parent node. Kekurangan : tidak dapat menangani permintaan khusus-
- 15. Struktur data jaringan (network data structure) Hubungan data sama dengan struktur hirarki, tetapi untuk setiap node bisa mempunyai lebih dari satu parent node. Memungkinkan record yang diberikan untuk menunjuk kembali ke record lain dalam basis data Struktur data hubungan (relational data structure) Data disusun dalam bentuk tabel dua dimensi yang terdiri dari kolom (field) dan baris (record). Hubungan antara record didasarkan pada nilai dari field kunci bukan berdasarkan alamat atau pointer di dalam record seperti pada strutur pohon dan jaringan. Mudah untuk dipahami
- 16. Merupakan integrasi logis dari catatan- catatan dalam banyak file. Database adalah suatu koleksi data komputer yang terintegrasi, diorganisasikan dan disimpan dalam suatu cara yang memudahkan pengambilan kembali. Tujuan utama dari konsep database: 1. Meminimumkan pengulangan data 2. Independensi data, menjaga spesifikasi data terpisah dari program, di dalam tabel dan Indeks 3. Inkonsistensi data 4. Pemakaian bersama
- 17. DBMS Adalah perangkat lunak yang menetapkan dan memelihara integrasi logis antar file, baik ekplisit maupun inplisit. Contoh: IDS, Information Management System(IMS), Structured Query Language/Data System(SQL/DS), Query by Example(QBE), ORACLE, dBase II-III-III plus- IV, Foxbase, Qbase dll.
- 18. Tiga Tingkatan Komunikasi Komputer Tingkat Aplikasi Tingkat Komputer Saluran Komunikasi Protokol Seperangkat aturan untuk komunikasi Standard Open System Interconnection (OSI) 18

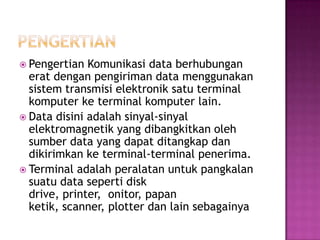

- 19. Pengertian Komunikasi data berhubungan erat dengan pengiriman data menggunakan sistem transmisi elektronik satu terminal komputer ke terminal komputer lain. Data disini adalah sinyal-sinyal elektromagnetik yang dibangkitkan oleh sumber data yang dapat ditangkap dan dikirimkan ke terminal-terminal penerima. Terminal adalah peralatan untuk pangkalan suatu data seperti disk drive, printer, onitor, papan ketik, scanner, plotter dan lain sebagainya
- 20. Adanya distributed processing Transaksi sering terjadi pada suatu lokasi yang berbeda dengan lokasi pengolahan datanya atau lokasi di mana data tersebut akan digunakan Biasanya lebih efisien atau lebih murah mengirim data lewat jalur komunikasi, Suatu organisasi yang mempunyai beberapa lokasi pengolahan data, data dari suatu lokasi pengolahan yang sibuk dapat membagi tugasnya dengan mengirimkan data ke lokasi pengolahan lain yang kurang atau tidak sibuk.
- 21. Dalam proses komunikasi data dari satu lokasi ke lokasi yang lain, harus ada minimal 3 unsur utama sistem yaitu sumber data, media transmisi dan penerima. Pembuat Pengurai Pengirim Saluran Penerima Kode kode
- 22. adalah unsur yang bertugas untuk mengirimkan informasi, misalkan terminal komputer. Sumber data ini membangkitkan berita atau informasi dan menempatkannya pada media transmisi. Contoh dari transmisi adalah modem yaitu perangkat yang bertugas untuk membangkitkan digital bitstream dari PC sebagai sumber data mejadi analog yang dapat dikirimkan melalui jaringan telepon biasa menuju ke tujuan.
- 23. Merupakan jalur dimana proses pengiriman data dari satu sumber ke penerima data. Dapat berupa kabel, gelombang elektromagnetik, dan lain-lain. Dalam hal ini berfungsi sebagai jalur informasi untuk sampai pada tujuannya. Beberapa media transmisi yang digunaka antara lain: kabel coaxial, serat optik dan wifi.
- 24. Adalah alat yang menerima data atau informasi, misalkan pesawat telepon, terninal komputer, dan lain-lain. Berfungsi menerima data yang dikirimkan oleh suatu sumber informasi. Penerima merupakan suata alat yang disebut receiver yang fungsinya untuk menerima sinyal dari sistem transmisi dan menggabungkannya ke dalam bentuk tertentu yang dapat ditangkap dan digunakan oleh penerima. Sebagai contoh modem yang berfungsi sebagai receiver yang menerima sinyal analog yang dikirim melalui kabel telepon dan mengubahnya menjadi suatu bit stream agar dapat ditangkap oleh komputer penerima
- 25. Suatu sistem komunikasi data dapat berbentuk offline communication system (sistem komunikasi offline) atau online communication system (sistem komunikasi online). Sistem komunikasi data dapat dimulai dengan sistem yang sederhana, seperti misalnya jaringan akses terminal, yaitu jaringan yang memungkinkan seorang operator mendapatkan akses ke fasilitas yang tersedia dalam jaringan tersebut. Operator bisa mengakses komputer guna memperoleh fasilitas, misalnya menjalankan program aplikasi, mengakses database, dan melakukan komunikasi dengan operator lain
- 26. Adalah suatu sistem pengiriman data melalui fasilitas telekomunikasi dari satu lokasi ke pusat pengolahan data, tetapi data yang dikirim tidak langsung diproses oleh CPU Peralatan yang dibutuhkan : Terminal adalah suatu I/O device yang digunakan untuk mengirim data dan menerima data jarak jauh dengan menggunakan fasilitas telekomunikasi. Jalur komunikasi adalah fasilitas telekomunikasi yang sering digunakan, seperti telepon, telegraf, telex, dan dapat juga dengan fasilitas lainnya. Modem, adalah singkatan dari Modulator/ Demodulator. Suatu alat yang mengalihkan data dari sistem kode digital ke dalam sistem kode analog dan sebaliknya.
- 27. Pada sistem komunikasi Online ini, data yang dikirim melalui terminal komputer bisa langsung diperoleh. Sistem Komunikasi Online ini dapat berupa: REALTIME SYSTEM Memungkinkan untuk mengirimkan data ke pusat komputer, diproses di pusat komputer seketika pada saat data diterima dan kemudian mengirimkan kembali hasil pengolahan ke pengirim data saat itu juga. Pada realtime system, merupakan komunikasi data dengan kecepatan tinggi. Kebutuhan informasi harus dapat dipenuhi pada saat yang sama atau dalam waktu seketika itu juga.
- 28. BATCH PROCESSING SYSTEM Suatu teknik penggunaan online system oleh beberapa pemakai dimana pemrosesan dilakukan di terminal masing-masing pemakai, hasil transaksi disimpan terlebih dahulu di masing-masing terminal (dilakukan batch) kemudian pada akhir hari baru dilakukan rekonsiliasi. TIME SHARING SYSTEM Time sharing system adalah suatu teknik penggunaan online system oleh beberapa pemakai secara bergantian menurut waktu yang diperlukan pemakai. Salah satu penggunaan time sharing system ini dapat dilihat dalam pemakaian suatu teller terminal pada suatu bank
- 29. DISTRIBUTED DATA PROCESSING SYSTEM DDP system dapat didefinisikan sebagai suatu sistem komputer interaktif yang terpencar secara geografis dan dihubungkan dengan jalur telekomunikasi dan seitap komputer mampu memproses data secara mandiri dan mempunyai kemampuan berhubungan dengan komputer lain dalam suatu sistem. Setiap lokasi menggunakan komputer yang lebih kecil dari komputer pusat dan mempunyai simpanan luar sendiri serta dapat melakukan pengolahan data sendiri. Pekerjaan yang terlalu besar yang tidak dapat dioleh di tempat sendiri, dapat diambil dari komputer pusat.

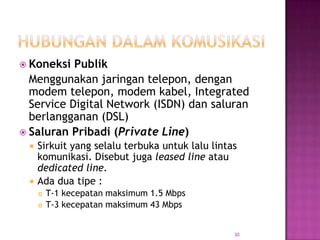

- 30. Koneksi Publik Menggunakan jaringan telepon, dengan modem telepon, modem kabel, Integrated Service Digital Network (ISDN) dan saluran berlangganan (DSL) Saluran Pribadi (Private Line) Sirkuit yang selalu terbuka untuk lalu lintas komunikasi. Disebut juga leased line atau dedicated line. Ada dua tipe : T-1 kecepatan maksimum 1.5 Mbps T-3 kecepatan maksimum 43 Mbps 30
- 31. Jaringan Maya Pribadi (VPN) Software Tunnel yang membuat hubungan internet menjadi lebih aman Privasi lebih terjaga Biaya lebih efektif dibandingkan dengan saluran pribadi 31
- 32. Protokol spesifikasi dalam pemformatan data yang akan ditansfer di antara peralatan komunikasi System Network Architecture (SNA), diciptakan IBM tahun 1974, membutuhkan satu komputer induk induk utama yang mengumpulkan komputer2 lain. Token-Ring, dikendalikan komputer host, peer to peer, memungkinkan setiap komputer untuk bertindak Ethernet Xerox bekerjasama dengan Intel and Digital Equipment Corporation mengembangkan protokol ini Bukan nama brand (merk) Didefinisikan oleh IEEE Berfungsi dengan jalur transmisi tunggal Tidak ada token yang disampaikan
- 33. Sebagiandari keseluruhan data yang akan dikomunikasikan, digabung dengan alamat komputer yang dituju untuk data dan kontrol informasi lain TCP/IP adalah salah satu paket protokol saklar (switch) 33
- 34. Tingkat Nama Fungsi 7 Tingkat Aplikasi Komunikasi aplikasi ke aplikasi 6 Tingkat Presentasi Mengelola konversi penyajian data 5 Tingkat Sesi Membuat dan memelihara saluran komunikasi 4 Tingkat Menjamin integritas pengiriman data Transportasi dari ujung ke ujung 3 Tingkat Jaringan Mengedarkan data dari satu alamat jaringan ke alamat jaringan yang lain 2 Tingkat Hubungan Memindhkan data dari satu alamat ke Data alamat jaringan yang lain 1 Tingkat Fisik Menyimpan dan mengambil data dari media jaringan 34
- 35. 35
- 36. Alamat Serangkaian nomor yang terdiri dari empat bagian Masing-masing bagian bernilai dari 0 – 255 Penyedia Jasa Internet (ISP) User berhubungan melalui carrier umum ProtokolInternet Jalur Seri (SLIP) dan Protokol Point-kePoint (PPP) Protokol untuk user di rumah 36
- 37. X.25 Analog Protokol lama Layanan Jaringan Digital yang Terintegrasi (ISDN) Digital Dapat menyampaikan suara, data, dan gambar 37
- 38. Frame Relays Beralih ke serat optik Asynchronous Transfer Mode (ATM) Ukuran paket lebih kecil Kecepatan trensmisi lebih tinggi 38

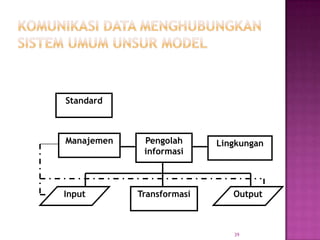

- 39. Standard Manajemen Pengolah Lingkungan informasi Input Transformasi Output 39

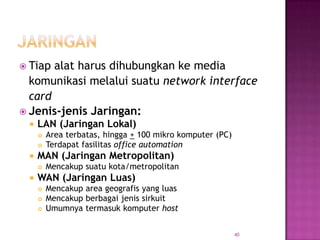

- 40. Tiap alat harus dihubungkan ke media komunikasi melalui suatu network interface card Jenis-jenis Jaringan: LAN (Jaringan Lokal) Area terbatas, hingga + 100 mikro komputer (PC) Terdapat fasilitas office automation MAN (Jaringan Metropolitan) Mencakup suatu kota/metropolitan WAN (Jaringan Luas) Mencakup area geografis yang luas Mencakup berbagai jenis sirkuit Umumnya termasuk komputer host 40
- 41. Workstation 1 Manager 1 Letter Quality Printer Workstation 2 B Users Secretary 1 U Network Server Workstation S 3 Plotter Secretary 2 Hard Disk Workstation 4 Manager 2 Local Area Network 41

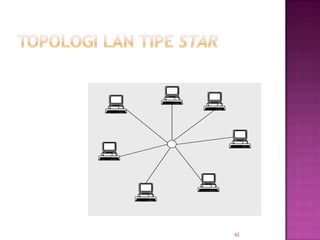

- 42. 42
- 43. 43
- 44. 44
- 45. Wide Area Satelit Network Modem user IXC circuit Local Stasiun (interexchange loop channel) bumi Stasiun bumi Kantor pusat Menara perusahaan IXC circuit Microwave telepon (interexchange Menara channel) Microwave Local loop Kantor pusat perusahaan Modem Kantor pusat telepon user perusahaan telepon Kantor pusat perusahaan telepon 45
- 46. Internet Kumpulan jaringan Bersifat umum (terbuka) Intranet Menggunakan protokol jaringan internet Akses terbatas Firewall (pengamanan) Extranet Untuk rekan bisnis dan pelanggan yang dapat dipercaya 46
- 47. Terpusat Terminal point-of-sale Terminal kumpulan data Pengolahan Terdistribusi Komputer penerima menjalankan program yang menggunakan data Pengolahan Klien/Server Gabungan antara strategi pengolahan sentralisasi dan desentralisasi 47

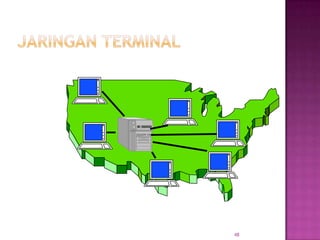

- 48. 48
- 49. Komputer Komputer pusat distribusi 49
- 50. Modem Mengubah dari digital ke analog dan sebaliknya Kecepatan transmisi dalam satuan bit per detik Loop lokal Hub Menerima paket data dari komputer pada salah satu ujung topografi bentuk star dan menyalin isinya ke komputer lain 50
- 51. Router Alat yang menghubungkan lebih dari satu LAN Lebih canggih daripada bridge Mengolah informasi header dari suatu paket Switch (Saklar) Menyaring data yang tidak ditujukan pada suatu komputer dalam jaringan 51
- 52. Merupakan sistem saraf dari suatu organisasi Perencanaan Jaringan Mengantisipasi kebutuhan jaringan perusahaan Memantau kinerja Kendali Jaringan Menentukan letak kesalahan Kesalahan dalam komunikasi data Memberi peringatan kemungkinan adanya kesalahan 52
- 53. Manajer Jaringan Merencanakan, menerapkan, mengoperasikan, da n mengendalikan jaringan komunikasi data suatu perusahaan Staf Analis jaringan (sejenis analis sistem) Analis software Teknisi Komunikasi Data (khusus untuk hardware) Manajer LAN 53
- 54. Jaringan Selular Telepon genggam Terutama untuk suara LAN Nirkabel Perluasan dari LAN biasa WAN Nirkabel Mencakup satu wilayah (negara) 54
- 55. MU MU MU MU Fixed host MSS MSS Fixed Fixed host network Fixed host MSS MSS Fixed host MU MU MSS : sistem suport mobile MU MU MU : unit mobile 55
- 56. DATA COMMUNICATIONS AND INTERNET TECHNOLOGY
