Внедрение и использование Cisco Jabber на мобильных устройствах компании Apple
0 likes524 views
Документ описывает внедрение Cisco Jabber на мобильных устройствах Apple с новыми возможностями, включая интеграцию с CallKit и аутентификацию SSO. Он также охватывает улучшения, такие как поддержка Apple Push Notification Service и планируемые изменения в IOS, которые повлияют на функциональность приложения. Включены инструкции по настройке и требования к системе для использования новых функций Jabber.
Внедрение и использование Cisco Jabber на мобильных устройствах компании Apple
- 2. Внедрение и использование Cisco Jabber на мобильных устройствах компании Apple Константин Грибах Технический консультант © 2017 Cisco and/or its affiliates. All rights reserved.
- 3. Содержание Что такое Cisco Jabber для iOS Обзор новых возможностей Jabber для iOS 11.8 Технология Apple Push Notification Service и ее интеграция с Cisco UC Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 3
- 4. Cisco Jabber на iPhone Jabber для iOS • поиск по корпоративному списку контактов; • статус доступности; • обмен мгновенными сообщениями, фото, файлами; • аудио и видео-звонки; • подключение без VPN через Cisco Expressway.
- 5. Cisco Jabber для iOS 11.8 Новые возможности, если кратко • Поддержка новых возможностей iOS 10 в Jabber： • Интеграция с CallKit. • Интеграция с SiriKit. • Поддержка Fastlane. • Аутентификация на базе клиентских сертификатов через MRA. • Поддержка ввода DTMF с внешней клавиатуры. • Enforce device PIN. • Push-уведомления IM/P (реализовано с версии 11.8.1). Cisco Connect 2017
- 6. Cisco Jabber для iOS 11.8 поддержка Cisco Media Assure (MARI) Cisco Media Assure — предназначено для улучшения качества голоса/видео вне зависимости от типа сети, что позволяет продолжить разговор/совещание в случае ухудшения сетевых параметров. В случае деградации качества сети, Media Assure может снизить полосу пропускания для потока медийных данных, выполнить ресинхронизацию видео, а так же использовать другие механизмы компенсации потерь данных для аудио/видео вызовов. Как включить: разрешить передачу всех неизвестных атрибутов SDP в SDP Transparency Profile для SIP-профиля устройства и SIP-транков на CUCM. Параметр: “Pass all unknown SDP attributes”. Требования: CUCM версии 10.x или новее. CUCM 10.0 поддерживает MARI для аудио (за исключением RS FEC (Reed-Solomon FEC)). Для поддержки аудио и видео нужен CUCM версии 11.5 или новее. RS FEC для аудио поддерживается в CUCM 11.5 для MRA. Требуется Cisco Expressway 8.8.1 или новее. Cisco Connect 2017
- 7. Cisco Jabber для iOS 11.8 поддержка FastLane (1/2) Поддержка Fast Lane — гарантирует, что критически важные для бизнеса приложения получат приоритетное обслуживание в сети, даже в пиковые нагрузки. • Jabber поддерживает Fast Lane для траффика голоса и видео. • Для iOS 10, когда Fast Lane включен и настроен на точке доступа (AP), значения DSCP настроенные на CUCM, использоваться не будут. Вместо этого, Jabber будет использовать следующие значения DSCP и User Priority: • Для аудио вызовов, или для аудио-части видеозвонка, DSCP устанавливается в 0x2e и UP будет 6. • Для видео-части видеозвонка, DSCP устанавливается в 0x22 и UP будет 5. • Для iOS 9, или iOS 10, если Fast Lane не включен, Jabber будет использовать значения DSCP, настроенные на CUCM. Cisco Connect 2017
- 8. Cisco Jabber для iOS 11.8 поддержка FastLane (2/2) Требования: • WLC с версией ПО AireOS 8.3 или новее. • Точки доступа серий AP1600/2600, AP1700/2700, AP3500, AP3600 + 11ac Module, Wireless Security Module (WSM), Hyperlocation module, 3602P, AP3700 + WSM, 3702P, OEAP600 OfficeExtend, AP700, AP700W, AP1530, AP1550, AP1570 и AP1040/1140/1260. • Устройства Apple c iOS 10 или новее. Cisco Connect 2017
- 9. Cisco Jabber для iOS 11.8 поддержка CallKit CallKit в iOS 10— CallKit это новый фреймворк в iOS 10 обеспечивающий более тесную интеграцию Jabber с iPhone или с iPad. В Jabber версии 11.8 поддерживается следующий набор функций: • Ответ на звонок с заблокированного устройства. То есть без необходимости разблокировки. • История вызовов Jabber включена в общий список недавних вызовов устройства. • В списке недавних вызовов пользователь может выбрать Jabber для повторного вызова, если для оригинального вызова тоже использовался Jabber. • Постановка на холд, продолжение вызова, объединение двух вызовов в конференцию. • Пользователь может осуществлять вызовы через Jabber из списка контактов устройства. Cisco Connect 2017
- 10. Cisco Jabber для iOS 11.8 Действие по умолчанию Действие по умолчанию для найденных контактов — Вы можете определить действие, которое будет выполнять Jabber, когда пользователь выберет контакт из результатов поиска в Jabber или списка контактов. Это действие определяется параметром DefaultActionOfContactList который может иметь следующие значения: • Чат (по умолчанию) — Будет открываться окно чата с данным контактом. • Звонок — Jabber будет звонить контакту. Cisco Connect 2017 *Полезная ссылка! Jabber Parameters Reference Gude: http://www.cisco.com/c/en/us/td/docs/voice_ip_comm/jabber/11_8/cjab_b_parameters-reference-guide- jabber-118.html
- 11. Jabber для iOS и сервисы MRA Использование встроенного браузера Safari, поддержка SSO Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All11
- 12. Cisco Jabber для iOS 11.8 Поддержка SSO в корпоративной сети Jabber для iOS будет использовать Safari в качестве встроенного браузера (при подключении из корпоративной сети) Это позволит Jabber для iOS использовать Safari для аутентификации пользователя при использовании SSO. Настройка параметров SSO в CUCM в разделе System > Enterprise Parameters > SSO Configuration
- 13. Cisco Jabber для iOS 11.8 Поддержка SSO - Расширения для Mobile and Remote Access Использование Safari для Jabber iOS При включении “Allow Jabber iOS clients to use embedded Safari browser" на Expressway-E, ответ ”get_edge_sso response” будет включать поле <allowEmbeddedSafari>true</allowEmbeddedSafari> Рекомендуется использовать одинаковые настройки как на Expressway-E так и на CUCM, иначе люди будут путаться. HTTPS: GET /get_edge_sso HTTPMSG: HTTP/1.1 200 OK <?xml version='1.0' encoding='UTF-8'?> <SSOResult version="1.0"> <Response> <SingleSignOn> <Status enabled="true"/> <Token reuse="false"/> <allowEmbeddedSafari>true</allowEmbeddedSafari> <Uri>https:// edge1.ciscotp.com:8443/#(domain)/authorize</Uri> </SingleSignOn> </Response> </SSOResult> Важно: Требуется Expressway 8.9!
- 14. Cisco Jabber для iOS 11.8 Поддержка SSO - Расширения для Mobile and Remote Access Jabber для iOS будет использовать Safari для аутентификации пользователя при SSO Поведение при значении параметра “Allow Jabber iOS client to use embedded Safari browser” установленного в “No” (по умолчанию) на Expressway-E Запускаем Jabber Процесс подключения Страничка SSO login (используется встроенный браузер, не Safari!) ввод SSO данных
- 15. Cisco Jabber для iOS 11.8 Поддержка SSO - Расширения для Mobile and Remote Access Jabber для iOS будет использовать Safari для аутентификации пользователя при SSO Поведение при значении параметра “Allow Jabber iOS client to use embedded Safari browser” установленного в “Yes” (по умолчанию) на Expressway-E Запускаем Jabber Процесс подключения Страничка SSO login (используется Safari!) ввод SSO данных
- 16. Поддержка Apple Push Notification Services Как Jabber и инфраструктура Cisco UC работают с APNs © 2017 Cisco and/or its affiliates. AllCisco Connect 2017 16
- 17. Ожидаемые изменения в iOS и как это повлияет на Jabber Удаление двух программных интерфейсов Apple iOS (которые объявлены устаревшими уже в iOS 9) которые использовались для получения уведомлений о вызовах и мгновенных сообщениях при работе Voip-приложений в фоновом режиме Это ожидается в следующем релизе iOS* в 2017 году Ожидаемые изменения в iOS Jabber для iOS после этих изменений будет нормально принимать звонки и мгновенные сообщения только при работе в активном режиме НИКАК не влияет на работу Jabber на других платформах. Это касается только iOS Влияние на Jabber Внедрить поддержку Push-уведомлений, используя интерфейс PushKit сервиса Apple Push Notification. Фазовое внедрение: сначала APNs для IM и потом для голоса/видео** Выпустить обновления для CUCM, CUCM IMP, Expressway, WebEx Messenger, и Jabber для iOS Планы Cisco * Предположительно это будет iOS 11 (если цикл и графики выпуска ПО iOS не поменяются). ** Push-уведомления для голоса/видео СЕЙЧАС не поддерживаются.
- 18. Программные интерфейсы Apple iOS, которые будут удалены в 2017 году setKeepAliveTimer:handler: A method to install and configure a periodic handler for VoIP apps running in iOS Can set the interval at which the VoIP app should wake up to check its VoIP connection Jabber uses this method to wake itself up to send keep-alive messages to Unified CM, IM and Presence, or WebEx Messenger VoIP Socket A data socket in iOS which has special features for VoIP apps Monitored by the system while the VoIP app is in the background Maintaining VoIP sockets is a very resource intensive and battery consuming task in iOS Jabber uses two VoIP sockets (SIP and XMPP) to communicate with Unified CM, IM and Presence or WebEx Messenger Считаются устаревшими даже в iOS 9!
- 19. Локальные и Удаленные уведомления в iOS Локальные уведомления Удаленные (Push) Уведомления Стандартные PushKit • Планируются и доставляются приложениями. • Jabber использует локальные уведомления для отображения сообщений на устройстве. Отправляются приложениями/сервисами на APNs и затем поступают на устройства от APNs (best efforts) • iOS выдает уведомления пользователю, минуя приложение • Jabber такое не спользует • iOS передает уведомление приложению. • Приложение решает нужно ли восстановить подключение и показывать ли уведомление пользователю. • Приложение использует локальные уведомления для оповещения пользователя. • Начиная с версии iOS, с внесенными изменениями, Jabber будет использовать технологию PushKit для работы с APNs
- 20. Состояние Jabber и Push-уведомления Состояние Jabber Push Уведомления Комментарии Работает в Активном режиме н/п Push-уведомления не используется Работает в Фоновом режиме Да Jabber говорит CUCM IMP начать использовать push-уведомления, по причине его перехода в фоновый режим Не работает* Закрыт пользователем Да CUCM IMP обнаруживает событие отключения на сокете данных; CUCM IMP начинает использовать push-уведомленияЗакрыт iOS в фоновом режиме Да Не аутентифицирован (или пользователь вышел) Нет Подключение к CUCM IMP отсутствует; CUCM IMP не использует push-уведомлений * При включенном механизме Push notification, индикатор доступности при закрытии приложения будет установлен в Away на максимальный таймаут в 72 часа.
- 21. Как сейчас работает Jabber для iOS… Jabber 11.8 и предыдущие версии Jabber Process Jabber Process SIP XMPP Keep Alive CUCM AV CUCM IM&P / Webex Messenger CUCM AV CUCM IM&P / Webex Messenger Keep Alive JABBER в Активном режиме JABBER в Фоновом режиме
- 22. Как будет работать Jabber для iOS в будущем Jabber 11.8(1)MR и новее Jabber Process Jabber Process SIP XMPP Keep Alive CUCM AV CUCM IM&P / Webex Messenger CUCM AV CUCM IM&P / Webex Messenger HTTPS Apple APNs Cisco Collaboration Уведомления отправляются через Apple Push Notification Service JABBER в Активном режиме JABBER в Фоновом режиме

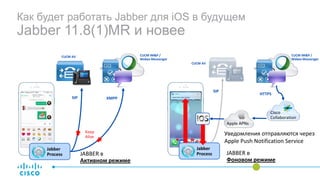

- 23. Как будет работать Jabber для iOS в будущем Jabber 11.8(1)MR и новее Jabber Process Jabber Process SIP XMPP Keep Alive CUCM AV CUCM IM&P / Webex Messenger CUCM AV CUCM IM&P / Webex Messenger HTTPS Apple APNs Cisco Collaboration Уведомления отправляются через Apple Push Notification Service JABBER в Активном режиме JABBER в Фоновом режиме SIP
- 24. Что нужно будет сделать…. 1. Jabber нужно обновить до версии 11.8(1)+ 2. CUCM, IM&P, PLM требуют апгрейда до 11.5.SUx 3. Кластер CUCM должен регистрироваться в Cisco collaboration cloud (напрямую / прокси / expressway) 4. Возможно, потребуется внести изменения в настройки файрвола 5. Expressway тоже нужно будет обновить, если будет использоваться Mobile Remote Access. 6. Если для iOS нужен SSO, обновитесь до 11.5, но дождитесь SU3 перед настройкой работы с APNS. (нужна поддержка oAuth).
- 25. Этапы реализации решения Фаза 1 – Q2 2017 Jabber Process Jabber Process SIP XMPP Keep Alive CUCM AV CUCM IM&P / Webex Messenger CUCM AV CUCM IM&P / Webex Messenger HTTPS Apple APNs Cisco Collaboration JABBER в Активном режиме JABBER в Фоновом режиме SIP
- 26. Этапы реализации решения Фаза 2 – Q1 2017 Jabber Process Jabber Process SIP XMPP Keep Alive CUCM AV CUCM IM&P / Webex Messenger CUCM AV CUCM IM&P / Webex Messenger HTTPS Apple APNs Cisco Collaboration JABBER в Активном режиме JABBER в Фоновом режиме
- 27. Помним что в сети есть файрволы Получение Push-уведомлений устройствами с iOS iPhone / iPad должны иметь возможность подключаться к Apple Cloud / APNs Обычно, устройства с iOS подключаются вот сюда: сеть 17.0.0.0/8 порт: 5223/TCP При подключении через Wi-Fi они так же могут использовать HTTPS: сеть 17.0.0.0/8 порт 443/TCP Устройства с iOS в Интернете/Expressway Для устройств в корпоративной сети возможно потребуется поправить ACL
- 28. Что в итоге… iOS/Jabber c поддержкой Push-уведомлений • В будущем Jabber не будет иметь возможности работать в фоновом режиме сколько-нибудь продолжительное время. • iOS будет вызывать Jabber для обработки Push- уведомлений от APNs • При переходе в фоновый режим, Jabber будет остановлен iOS через какое-то время. • Если при получении Push-уведомления Jabber не будет работать, он будет запущен, выполнит подключение к системе и обработает полученные уведомления. Jabber Process
- 29. Коммуникации с Облачным сервисом Подключение CUCM к Облаку Cisco Напрямую (через файрвол) Через прокси (с аутентификацией) Через Expressway (в будущем) CUCM должен иметь возможность подключаться к Облаку Cisco К этим хостам: Fos-a.wbx2.com push.webexconnect.com idbroker.webex.com На этот порт: TCP/443 В процессе регистрации создается токен, который копируется на все ноды кластера Токен позволяет нодам слать APNs сообщения в Облако Cisco.
- 30. Как настраивается Регистрация CUCM в Облаке Cisco Advanced Features> Cisco Cloud Onboarding Новый экран настройки в CUCM версии 11.5(SU2)+ Данный процесс создает учетную запись кластера на базе установленных лицензий. Заказчику не требуется иметь подписку на сервис Spark В процессе регистрации так же устанавливаются необходимые для работы сертификаты.
- 31. Регистрация CUCM в Облаке – что-то не получилось Ошибка ниже появляется если CUCM не смог получить ваучер от PLM. Убедитесь, что используется новая версия PLM, с поддержкой Push Notification.
- 32. Используемые интерфейсы во всей схеме UCM Publisher APNs Jabber на iPhone Кластер CUCM Cisco Collaboration Cloud Common Identity (CI) Push REST Service IM and Presence Prime License Manager FOS Micro Service Push XMPP* HTTPS XMPP APNs Push * Для СUCM IM&P, PushXMPP – это новый функционал, добавленный в процесс XCP ConfigManager.
- 33. Push REST Service Процесс подключения CUCM IM&P WebEx Messenger APNs Expressway-E Jabber on iPhone Jabber on iPhone Корпоративная сеть UCM IMP 11.5 SU2 или новее & PLM Cisco Collaboration Cloud FOS Micro Service Push XMPP Expressway-C 1. Админ включает поддержку Push Notifications на CUCM. 2. CUCM отправляет HTTPS-запрос с ваучером от PLM к FOS Micro Service (с UUID, подписью, сертификатом PLM, временной меткой). 3. FOS Micro Service валидирует данные ваучера и в ответ создает новый аккаунт для кластера в CI и возвращает новый токен, который будет использоваться кластером в дальнейшем. 4. СUCM реплицирует этот токен на все узлы кластера 5. IMP отправляет токен на CI и получает подписанный oAuth access token от CI. 6. IMP использует этот oAuth access token для отправки Push-уведомлений через HTTPS на сервис Push REST. Common Identity (CI)
- 34. Регистрация клиента и согласование работы с Push (из Интернет) WebEx Messenger APNs Expressway-E Expressway-C Jabber на iPhone Jabber on iPhone 1 2 5 6 7 8 8. IMP сохраняет device token и ассоциирует его с зарегистрированным устройством. Enterprise Network UCM IMP 11.5 SU2 или новее & PLM 43 Cisco Collaboration Cloud FOS Micro Service Push REST Service Push XMPP Common Identity (CI) 5. Jabber регистрируется на IMP. 6. IMP сообщает, что Push поддерживается. 7. Jabber передает device token на IMP для работы Push- уведомлений. 1. При начальной регистрации, iPhone устанавливает соединение с APNs (APNs channel). 2. При запуске, Jabber через iOS отправляет запрос на регистрацию в APNs. 3. APNs возвращает device token. 4. iOS передает этот device token на Jabber.
- 35. Common Identity (CI) IM Push Notification – как это происходит WebEx Messenger APNs Expressway-E Expressway-C Jabber на iPhone Jabber на iPhone 6 5 2 1 9 6. Push-уведомление передается через APNs channel на устройство. Enterprise Network 5. Запрос к APNs на отправку уведомления. 3 8 3. Кто-то другой отправляет нам мгновенное сообщение. 7. Jabber дешифрует сообщение и выдает его в виде локального уведомления. 7 UCM IMP 11.5 SU2 или новее & PLM FOS Micro ServiceCisco Collaboration Cloud Push REST Service 8. Если пользователь открыл Jabber, то он отправляет запрос на выход из режима ожидания. 9. IMP переотправляет закэшированное сообщение на Jabber и останавливает режим Push-уведомлений. Push XMPP Push XMPP 1. Jabber сообщает IMP о переходе в “ждущий режим” поскольку отправился в фоновый режим. 4. IMP буферизует это сообщение, находит ассоциированный device token и отправляет запрос на push-уведомление, включающее мгновенное сообщение в зашифрованном виде.4 2. IMP помечает сессию, как требующую push- уведомлений.
- 36. Убедитесь, что вы готовы к изменениям Действуйте своевременно! Чтобы продолжать в дальнейшем нормальную работу с Jabber для iPhone/iPad, убедительно просим предусмотреть обновления ПО до сентября 2017 года
- 37. В заключение… Направления развития Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All37
- 38. Что дальше? Ключевые направления в Jabber 11.9+ OAuth Token based Authentication Jabber Fast Login iOS Push Notifications for Voice Jabber Offline Login
