- Map technology explanation,
for implementation based on Map API
other than OpenLayers
Kohei Otsuka – Code for History
1
English explanation
2
List of terms for understanding
Maplat principles (coordinates)
Terms Meaning Accurate map Inaccurate map
merc EPSG:3857 (Web
Mercator)
EPSG:3857 EPSG:3857
xy XY in each coordinate
system
EPSG:3857 XY starting point at the
top left of the image
(pixel coordinates when
not scaled)
sysCoord Convenience
coordinates for
processing with the
map API (coordinates
used to set up marker
pins in the original map
API)
For OpenLayers,
EPSG:3857
For OpenLayers,
EPSG:3857 for
convenience (not
related to actual
geographic
coordinates)
3
Quote from https://github.com/code4history/MaplatCore/issues/19
List of terms for understanding
Maplat principles (area)
Terms Meaning Note
size Display range in pixel width, height
radius Display range radius in sysCoord
definition
Calculated based on a circle half
the size of the size, not the
full ”size” range
viewPoint Center point + zoom + rotate in sysCoord
definition
sysCoord
s
5 points in sysCoord definition (center,
top, bottom, left, right)
xys 5 points in xy definition
mercs 5 points in merc definition
4
Quote from https://github.com/code4history/MaplatCore/issues/19
Maplat map switching principle 5
Map coordinates A
Map coordinates B
Get center,
zoom,
rotate
viewPoint2SysCoords
SysCoords xys
mercs
Set center,
zoom,
rotate
SysCoords xys
sysCoords2Xys xys2Mercs
sysCoords2ViewPoint xys2SysCoords mercs2Xys

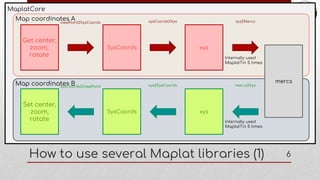

How to use several Maplat libraries (1) 6
Get center,
zoom,
rotate
SysCoords xys
mercs
Set center,
zoom,
rotate
SysCoords xys
sysCoords2Xys xys2Mercs
xys2SysCoords mercs2Xys
MaplatCore
Internally used
MaplatTin 5 times
Internally used
MaplatTin 5 times
Map coordinates A
Map coordinates B
viewPoint2SysCoords
sysCoords2ViewPoint
Maplat
MaplatCore
7
Foreground map
OpenLayers
Background map
OpenLayers
Map display control
Coordinates transformation
UI
How to use several Maplat libraries (2)
Maplat
MaplatCore
MaplatSwitch
8
UI
Make this process independent
as MaplatSwitch in the future
How to use several Maplat libraries (3)
Foreground map
OpenLayers
Background map
OpenLayers
Map display control
Coordinates transformation
How to realize Maplat 9
Overlay Switch
※ If you want to use OpenLayers as a map API, it is already implemented in Maplat/MaplatCore, and
you can optionally switch between Overlay/Switch, so assume that you want to use other map APIs.
Foreground map
Map API
Background map
Map API
Map API
MaplatCore or
MaplatSwitch
Realtime control
MaplatCore or
MaplatSwitch
Coordinates transformation
Switch displaying map
日本語説明
10

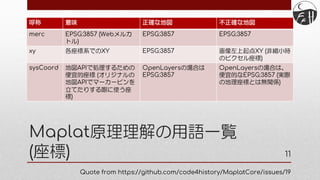

Maplat原理理解の用語一覧
(座標)
呼称 意味 正確な地図 不正確な地図
merc EPSG:3857 (Webメルカ
トル)
EPSG:3857 EPSG:3857
xy 各座標系でのXY EPSG:3857 画像左上起点XY (非縮小時
のピクセル座標)
sysCoord 地図APIで処理するための
便宜的座標 (オリジナルの
地図APIでマーカーピンを
立てたりする際に使う座
標)
OpenLayersの場合は
EPSG:3857
OpenLayersの場合は、
便宜的なEPSG:3857 (実際
の地理座標とは無関係)
11
Quote from https://github.com/code4history/MaplatCore/issues/19
Maplat原理理解の用語一覧
(領域)
呼称 意味 備考
size pixelでの表示範囲 width, height
radius sysCoord定義での表示範囲半径 sizeの範囲いっぱいいっぱいではな
く、半分の大きさの円を元に算出
viewPoint sysCoord定義での中心点+zoom+rotate
sysCoord
s
sysCoord定義での中心点+上下左右4点の5
点
xys xy定義での中心点+上下左右4点の5点
mercs merc定義での中心点+上下左右4点の5点
12
Quote from https://github.com/code4history/MaplatCore/issues/19
Maplat地図切り替えの原理 13
地図座標系A
地図座標系B
center,
zoom,
rotate
取得
viewPoint2SysCoords
SysCoords xys
mercs
center,
zoom,
rotate
設定
SysCoords xys
sysCoords2Xys xys2Mercs
sysCoords2ViewPoint xys2SysCoords mercs2Xys
Maplatライブラリ使い分け (1) 14
地図座標系A
地図座標系B
center,
zoom,
rotate
取得
viewPoint2SysCoords
SysCoords xys
mercs
center,
zoom,
rotate
設定
SysCoords xys
sysCoords2Xys xys2Mercs
sysCoords2ViewPoint xys2SysCoords mercs2Xys
MaplatCore
内部的にMaplatTin
を5回利用
内部的にMaplatTin
を5回利用
Maplat
MaplatCore
Maplatライブラリ使い分け (2) 15
前景地図
OpenLayers
背景地図
OpenLayers
地図表示制御
座標系変換処理
UI
Maplat
MaplatCore
MaplatSwitch

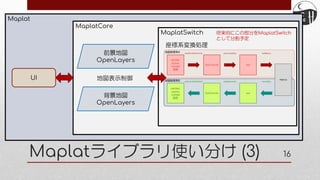

Maplatライブラリ使い分け (3) 16
前景地図
OpenLayers
背景地図
OpenLayers
地図表示制御
座標系変換処理
UI
将来的にこの部分をMaplatSwitch
として分割予定

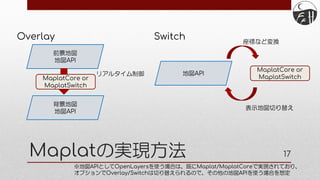

Maplatの実現方法 17
Overlay Switch
※地図APIとしてOpenLayersを使う場合は、既にMaplat/MaplatCoreで実現されており、
オプションでOverlay/Switchは切り替えられるので、その他の地図APIを使う場合を想定
前景地図
地図API
背景地図
地図API
地図API
MaplatCore or
MaplatSwitch
リアルタイム制御
MaplatCore or
MaplatSwitch
座標など変換
表示地図切り替え
End
User: kochizufan
Github pages: https://code4history.dev/
E-mail: kochizufan@code4history.dev
18
