PRD-008_クラウド ネイティブ ERP ～Dynamics AX のアーキテクチャ/環境構築から開発/運用まで～
- 1. ROOM I
- 6. Microsoft Dynamics AX what’s new WEBクライアント Web Based Client ALM Application Lifecycle Exp. Azureネイティブ Azure Cloud Enabled 新しいUX Immersive Experience 業種別機能 Global Industries 新しい開発基盤 Developer Experience 継続的な更新 Continuous update データ統合基盤 Integration Platform
- 7. Azure AD Azure SQL Visual Studio 2015 IDEAX MorphX Dev Tools Active Directory SQL Server 2014 SSAS SSRS WIN32 リッチクライアント SharePoint Enterprise Portal Modern App Windowsサーバ MOM AX アプリケーション Microsoft Dynamics AX Microsoft Dynamics AX（オンプレ→クラウド）
- 8. ディプロイメントモデル比較 オンプレミス IaaS PaaS SaaS AgileSlow Static Auto Flexible Manual
- 9. ディプロイメントモデル比較 オンプレミス IaaS PaaS SaaS AgileSlow Static Auto Flexible Manual
- 10. ディプロイメントモデル比較 オンプレミス IaaS PaaS SaaS AgileSlow Static Auto Flexible Manual
- 12. Azure SQL Database Service Azure Active Directory Azureトラフィッ クマネージャー AX Application Object Server (AOS) Azure ロードバランサ― SSRS・Management Reporter Optional: Retail Server OData AX クライアント （PC） AX クライアント （タブレット） AX クライアント (モバイル) AXのAzure構成（参考構成） DCダウン時にリモートの Azure DCにリダイレクト AX files Office365 （Power BI含む） 2..n VMs 2..n VMs 2..n VMs App Gateways AX Database Azure BLOB Storage
- 13. LCS=統合プロジェクト管理基盤
- 14. Dynamics AX Life Cycle Service LCSの位置づけ Dynamics AX テスト環境
- 17. 1. 各開発者はローカルで開発を行い、VS online version control とシンク 2. VS onlineがAzure上のbuild serverのビルド作業をトリガー 3. LCSにてbuild packageを各Azure環境へ展開 AX開発環境（全体概要） Dynamics Lifecycle Services Visual Studio Online Azure 開発システムPackage管理・配布 クラウドインフラ Build server AX 7 - Test AX 7 - Prod VS IDE + AX SDK 1 2 3 1 2 3
- 18. AX開発環境（ONEBOX概要） AX 7 Development Environment Visual Studio ローカルランタイム Business Database One BOX開発環境
- 19. Dynamics AX 開発コンセプト 例1: Over-layering 開発資産をベー スパッケージと統合 Assembly (Microsoft. Dynamics.Application.dll) ISV-1 Overlayering on MS ISV-2 Overlayering On MS VAR Overlayering on ISV-1 and VAR Overlayering on ISV-2 MS Application Suite Model Over-layeringモデル Extension モデル Assembly ISV2.Extensions. dll Assembly (Microsoft. Dynamics.Application.dll) ISV-1 Extensions on MS 例２:Extensionを利用して個別パッケー ジにて開発 Assembly (VAR.Extensions.dll) VAR Extensions on ISV-1 and ISV-2 MS Application Suite Model Assembly ISV2.Extensions. dll ISV-2 Extensions on MS 例３: extensionとover-layeringを利用 したハイブリッドシナリオ Assembly ISV1.Extensions. dll Assembly (Microsoft. Dynamics.Application.dll) ISV-1 Extensions on MS Assembly (VAR.Extensions.dll) VAR Extensions on ISV-1 and ISV-2 MS Application Suite Model Assembly ISV2.Extensions.dll) ISV-2 Extensions on MS VAR Overlayering on ISV-2 ISV-1 Overlayering on MS
- 22. Data 管理・連携パターン Data Import/Export (Data 管理プラットフォーム) Data Import/Export (Data 管理プラットフォーム) REST API (OData v4) カスタムサービス インタラクティブ連携 リアルタイム連携 非同期連携 ・Ad-hocのデータロード ＞既存システムからのデータ 移行等 ・同期型データ連携 ＞モバイルアプリケーション 連携、エクセル連携 ・外部システムとの定期的 なデータ連携 ＞支払いデータの夜間バッ チ連携など
- 23. Data Entity （外部連携用スキーマ） Azure SQL Database RowStore & ColumnStore OData (HTTPS/JSON/XML) REST (HTTPS/JSON) SOAP (HTTPS/XML) X++ Class X++ Class Table(s) Relational Query Aggregate Query 単一レコード単位 複数レコード単位（バッチ） Data Import/Export Framework (DIXF) 検証 マッピング ハイボリューム 非同期インターフェース ファイル アップロード ステージング Application Server (AOS) LCS上でのデータマネジメント - データの初期ローディング - AXインスタンス間でのデータ移動 （テスト→本番） - マスタデータ同期 Azure App Services (BizTalk)外部システム 連携 外部連携概要
- 24. 24 インテグレーション: Data Entities/OData Just set a couple of properties to expose as OData e.g. https://usncax1aos.cloud.onebox.dynamics.com/data/ExchangeRates ExchangeRateのデータエンティティ
- 27. Dynamics AX Life Cycle Service Dynamics AX Monitoring

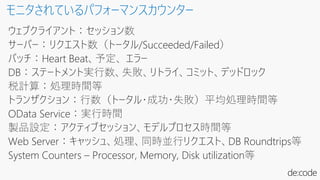

- 28. ウェブクライアント：セッション数 サーバー：リクエスト数（トータル/Succeeded/Failed） バッチ：Heart Beat、予定、 エラー DB：ステートメント実行数、失敗、リトライ、コミット、デッドロック 税計算：処理時間等 トランザクション：行数（トータル・成功・失敗）平均処理時間等 OData Service：実行時間 製品設定：アクティブセッション、モデルプロセス時間等 Web Server：キャッシュ、処理、同時並行リクエスト、DB Roundtrips等 System Counters – Processor, Memory, Disk utilization等 モニタされているパフォーマンスカウンター
- 30. ディプロイメントモデル比較 オンプレミス IaaS PaaS SaaS AgileSlow Static Auto Flexible Manual
