El documento describe el sistema de construcción tilt-up, donde los paneles de concreto se moldean horizontalmente en el piso de la obra y luego se levantan a su posición vertical usando una grúa. Ofrece ventajas como menor costo, tiempo de construcción y facilidad de uso. Explica el proceso de construcción que incluye cimentaciones, moldeo de paneles, colocación de refuerzo estructural y concreto, y levantamiento de los paneles. También resalta las ventajas de este sistema frente a otros como su economía, velocidad, flex
08-El Sistema Tilt-Up
- 1. EL SISTEMA DE CONSTRUCCION TILT-UP
- 2. Menos costo, menos tiempo y más facilidad son algunas de las ventajas que ofrece este sistema de construcción de paneles que en las últimas décadas se ha expandido en la mayor parte de Estados Unidos y en otras regiones del Mundo. Introducción
- 3. El sistema tilt-up es simplemente la técnica de moldear los elementos de los muros del proyecto (los paneles) en un piso alisado (convenientemente el piso del mismo proyecto) y después levantarlos por medio de una grúa al sitio final.
- 4. TILT-UP • EL INSTITUTO AMERICANO DEL CONCRETO (ACI), DEFINE EL SISTEMA CONSTRUCTIVO “TILT -UP” COMO UNA TECNICA DE CONSTRUCCION CON MUROS DE CONCRETO, LOS CUALES SON FUNDIDOS HORIZONTALMENTE EN LA OBRA, CERCA DE SU POSICION FINAL, LUEGOS LEVANTADOS POR UNA GRUA, ROTANDOLOS ALREDEDOR DE SU BORDE INFERIOR PARA POSTERIORMENTE IZARLOS Y LLEVARLOS A SU POSICION FINAL.
- 5. • EL METODO ES BASICAMENTE DE PREFABRICACION EN LA OBRA; EN EL , MUROS O PANELES SON FUNDIDOS (VACIADOS) EN UNA POSICION HORIZONTAL, UTILIZANDO EL PISO DE LA OBRA Y ELEMENTOS PERIMETRALES COMO FORMALETA. • UNA VEZ EL CONCRETO DE LOS PANELES ADQUIERE LA RESISTENCIA MINIMA ESPECIFICADA, LOS PANELES SON IZADOS Y COLOCADOS EN SU POSICION VERTICAL FINAL, UTILIZANDO GRUAS MOVILES. TILT-UP
- 6. HISTORIA ESTE METODO DE PREFABRICACION ES CONOCIDO MAS COMUNMENTE COMO “TILT- UP”, AUNQUE TAMBIEN ES LLADADO “TILT-WALL” Y “PRECAST CONCRETE WALL”. SE USA EL TERMINO TILT- UP BUILDING PARA REFERIRSE A CUALQUIER TIPO DE EDIFICACION EN LA QUE SE EMPLEE LA TECNICA DEL TILT-UP PARA LA CONSTRUCCION DE PAREDES.
- 7. HISTORIA EL HISTORIADOR WILLIAM ETON ESCRIBIO EN 1799 UNA DESCRIPCION MUY CLARA SOBRE EL SISTEMA DE CONSTRUIR SOBRE EL PISO … “ ELLOS CONSTRUIAN ARCOS SIN MARCOS (FORMALETA) MARCANDO CON UN CLAVO Y UNA CUERDA SEMICIRCULOS. SOBRE EL PISO COLOCABAN LOS LADRILLOS QUE PEGANBAN CON CEMENTOS A BASE DE YESO SOBRE LAS LINEAS TRAZADAS, FORMANDO ASI EL ARCO, EL CUAL ERA LEVANTADO CUIDADOSAMENTE…”
- 8. TILT – UP RECORDS CONSTRUCCION MAS EXTENSA…………………………………….. 151,700 Mts2. CONSTRUCCION MAS EXTENSA EN VARIOS NIVELES.. 162,580 Mts2. MAYOR NUMERO DE Mts2. DE PANEL CONSTUIDOS EN UN EDIFICIO… 50,910 Mts2. MAYOR NUMERO DE PANELES CONSTRUIDOS EN UN EDIFICIO …… 1,310 PAN. PANELES MAS ALTOS EN TILT-UP……………………………………. 27.74-28.00 Mts. PANELES MAS PESADOS………………………………………… 141 Tons. PANEL MAS GRANDE………………………………………… 150.96 Mts2.
- 9. El proceso de construcción con el método tilt-up empieza como en cualquier proyecto, evaluando el sitio. Idealmente, se busca un lugar plano y abierto. Es necesario prestar bastante atención al suelo y al subsuelo de la obra ya que éste forma parte integral del sistema tilt-up. Debe asegurarse de que existan buenas condiciones del suelo, que el rellenado sea adecuadamente compactado, que se monitoree la humedad y que el subsuelo pueda soportar el piso de concreto del proyecto. El Proceso de construcción con Tilt-up
- 10. La eliminación de las columnas en el perímetro de la obra simplifica las cimentaciones ya que no hay necesidad de ampliarlas para aquéllas. Las cimentaciones son normalmente excavaciones simples que requieren muy poca o ninguna formación, lo cual las hace muy económicas y rápidas de construir. Cimentaciones
- 11. Éste es muy importante ya que en la mayor parte de los casos se lo utiliza para el moldeado de los paneles. La mayoría de los contratistas que han empleado este sistema utilizan el piso al máximo posible y tratan de hacerlo de tal manera que tenga las mínimas obstrucciones. Construcción del piso
- 12. Una vez que el piso del proyecto esté terminado, es importante colocar en él algún químico para asegurarse de que el concreto del panel no se adhiera al concreto del piso. Una vez hecho esto, el siguiente paso es la formación de los paneles. Habitualmente se emplea madera para formar el perímetro del panel. Formación de los paneles
- 13. La pre-planeación y la mecanización pueden resolver muchas dificultades en la formación del panel, así como mejorar la calidad y significar un ahorro para los contratistas y los dueños.
- 14. Es mucho más fácil que en proyectos convencionales ya que el refuerzo se coloca horizontalmente y sobre una superficie dura en vez de verticalmente y en escaleras. El refuerzo del panel es muy importante porque en la mayoría de los casos este último soporta las cargas estructurales del techo y de los pisos intermedios. Colocación del refuerzo estructural
- 15. Normalmente, los paneles se colocan de tal manera que los camiones de concreto tienen acceso directo a ellos para poder así descargar el concreto en el mismo panel. La vibración del concreto es una de las actividades más importantes que hay que tomar en cuenta ya que es importante tener una buena compactación y calidad en el panel. Colocación del concreto en los paneles
- 16. Esta es la actividad más crítica para los contratistas y dueños que trabajan con el sistema tilt-up. Es muy interesante ver levantar paneles de concreto que pesan entre 30 mil y 50 mil kilogramos. Levantamiento de los paneles
- 17. Una vez que están formados, es necesario esperar un tiempo a fin de que el concreto tome la suficiente resistencia para poder levantarlos. Mientras ello ocurre, se puede proceder a colocar los soportes en los paneles, limpiar los insertos y otras actividades, para incrementar así la productividad de la obra. También es importante reducir al mínimo el tiempo de la grúa en la obra ya que es bastante costoso. Secuencia Constructiva
- 18. Contratistas experimentados pueden levantar entre 20 y 40 paneles por día, lo que significa que si el proyecto no tiene un perímetro muy grande, quienes pasan en la mañana por la obra y vuelven a hacerlo por la tarde, pueden encontrar los paneles completamente levantados. Secuencia Constructiva
- 20. Una vez que la cubierta esté colocada, pueden removerse los soportes de los paneles y proseguirse las terminaciones internas y externas. La duración del proyecto depende de la dificultad y el área del mismo. Terminación del proyecto
- 21. 5. ASPECTO FINAL
- 22. 5. ASPECTO FINAL
- 23. TERMINALES DE CARGA SUPERMERCADOS BODEGAS DE ALMACENAMIENTO INDUSTRIAS DE ALIMENTOS INDUSTRIAS DE MADERAS CENTROS COMERCIALES IGLESIAS PENITENCIARIAS TEATROS TORRES DE ENFRIAMIENTO ENSAMBLADORAS DE VEHICULOS BODEGAS INDUSTRIALES CONSTRUCCION DE ZONAS FRANCAS INDUSTRIAS TEXTILES BODEGAS PORTUARIAS VIVIENDAS UNIFAMILIARES Y MULTIFAMILIARES INSTITUCIONES EDUCATIVAS HOTELES SUBESTACIONES ELECTRICAS SILOS PUENTES USOS TODA LA DIVERSIDAD DE ALTERNATIVAS DADAS POR EL SISTEMA TILT UP SE MUESTRA EN LA GRAN VARIEDAD DE TIPOS DE PROYECTOS EN DIFERENTES PARTES DEL MUNDO:
- 24. COMPARACION CON OTROS SISTEMAS: ASPEC TOS CARACTERISTICAS ECONOMIA DE 15 A 20 % DE MENOS COSTOS QUE OTROS SISTEMAS. VELOCIDAD EL TIEMPO DE CONSTRUCCION SE REDUCE HASTA UN 20%. CONSERVACION DE ENERGIA LOS COSTOS DE CALEFACCION Y AIRE ACONDICIONADO SE REDUCEN. LIBERTAD DE DISEÑO SE PUEDE SELECCIONAR UN EDIFICIO TAN SIMPLE O SOFISTICADO COMO SE DESEE. DURABILIDAD SE USAN SOLAMENTE LOS MEJORES MATERIALES, EXTENDIENDO LA VIDA UTIL DEL EDIFICIO. SEGURIDAD AL CONTRARIO DE HOJAS DELGADAS DE METAL, LAS PAREDES DE CONCRETO REFORZADO SON A PRUEBA DE PERFORACIONES Y RESISTENTES A FUERTES VIENTOS Y GRANIZOS, ENTRE OTROS. REDUCIDAS TARIFAS DE SEGUROS LAS AGENCIAS DE SEGUROS REPORTAN REDUCCIONES DE HASTA UN 30% Y MAS PARA ESTE TIPO DE CONSTRUCCIONES. MANTENIMIENTO REDUCIDO DEBIDO AL DISEÑO Y SELECCION DE MATERIAL DE ALTA CALIDAD, EL MANTENIMIENTO SE MINIMIZA. FLEXIBILIDAD PERMITE CONSTRUIR PAREDES REMOVIBLES Y ES UNA EXCELENTE ALTERNATIVA PARA AMPLIAR EDIFICACIONES EXISTENTES.
- 25. EVALUACION DEL SISTEMA: SISTEMA CARACTERISTICAS CONVENCIONA L TILT - UP PREFABRICAD OS METALICOS COSTO INICIAL 3 2 1 ASPECTO ESTETICO 1 1 2 MANTENIMIENTO VIDA UTIL 2 1 3 RESISTENCIA AL FUEGO 2 1 3 AISLAMIENTO TERMICO 1 1 2 USO EN COLOMBIA 1 3 2 USO INTERNACIONAL 3 1 1 ENVEJECIMIENTO 2 1 3 VELOCIDAD DE CONSTRUCCION 3 1 1 ADMINISTRACION DE CONSTRUCCION 3 1 1 POSIBILIDAD DE TRASLADO Y AMPLIACION 3 1 1 HIGIENE Y ASEO 2 1 3 SEGURIDAD (INTRUSION) 2 1 3 CONSTRUCCION EN ALTURA 3 1 2 TOTALES 31 17 28
- 26. IMPACTO AMBIENTAL CUADRO COMPARATIVO DEL SISTEMA TILT-UP Y EL SISTEMA TRADICIONAL: ACTIVIDADES CONTAMINANTES TILT - UP TRADICIONAL 1. PRELIMINARES 1.1 INSTALACIONES PROVISIONALES MENOR MAYOR 1.2 DESCAPOTE Y ADECUACION SIMILAR SIMILAR 1.3 PATIOS DE CONSTRUCCION MENOR MAYOR 2. SUBESTRUCTURA 2.1 EXCAVACION CIMENTACIONES MENOR MAYOR 2.2 BOTADA TIERRA MENOR MAYOR 2.3 RELLENOS ESTRUCTURALES MENOR MAYOR 3. ESTRUCTURA 3.1 FORMALETA ESTRUCTURA MENOR MAYOR 3.2 CONCRETOS MENOR MAYOR 3.3 ACERO MENOR MAYOR 4. MAMPOSTERIA NO EXISTE MAYOR 4.1 REVOQUES NO EXISTE MAYOR 4.2 ESTUCOS Y PINTURAS MENOR MAYOR 5. OTROS 5.1 RESIDUOS GRALES DE CONSTRUCCION MENOR MAYOR 5.2 ACABADOS FACHADAS MENOR MAYOR 5.3 POBLACION FLOTANTE- IMPACTO MENOR MAYOR 5.4 AGUA Y ENERGIA (REQUERIMIENTO) MENORES MAYOR 5.5 CONGESTION VEHICULAR MENOR MAYOR 5.6 TIEMPO DE CONSTRUCCION MENOR MAYOR 6. CUBIERTA SIMILAR SIMILAR
- 27. MEDIO AMBIENTE CUADRO COMPARATIVO DEL SISTEMA TILT-UP Y EL SISTEMA TRADICIONAL: IMPACTO AMBIENTAL TILT - UP TRADICIONAL DEGRADACION, EROCION Y REVENIMIENTO DE SUELOS Y TIERRAS: RETIRO DE LA COBERTURA VEGETAL (DESCAPOTE) MENOR MAYOR ALTERACIONES NOCIVAS DE LA TOPOGRAFIA MENOR MAYOR ALTERACIONES NOCIVAS DEL FLUJO NATURAL DE LAS AGUAS MENOR MAYOR SEDIMENTACION DE CURSOS Y DEPOSITOS DE AGUA MENOR MAYOR CAMBIOS NOCIVOS DEL LECHO DE LAS AGUAS MENOR MAYOR ALTERACION PERJUDICIAL O ANTIESTETICA DE PAISAJES NATURALES MENOR MAYOR POSIBLE OBSTRUCCION DE REDES DE DESAGUES MENOR MAYOR ACUMULACION O DISPOSICION INADECUADA DE RESIDUOS, BASURA, DESECHOS Y DESPEDICIOS MENOR MAYOR GENERACION DE RUIDO NOCIVO DURANTE EL PROCESO MENOR MAYOR CONCENTRACION DE POBLACION EN CODICIONES QUE ATENTAN CONTRA EL BIENESTAR Y LA SALUD MENOR MAYOR DECRETO 2811 DE 1994 “CODIGO NACIONAL DE RECURSOS NATURALES Y DE PROTECCION DEL MEDIO AMBIENTE “ (COLOMBIA).
- 28. CONSTRUCCION ECONOMICA DE GRANDES EDIFICACIONES ELIMINA GRANDES FUNDIDAS IN SITU DISMINUCION DE LA ACCIDENTALIDAD AMPLIA GAMA DE ACABADOS SUPERFICIALES CONSEVACION DE ENERGIA MINIMO MANTENIMIENTO ADAPTABLE RESISTENTE AL FUEGO Y A LOS SISMOS FLEXIBLE
- 29. VENTAJAS FLEXIBILIDAD AGILIDAD EN EL PROCESO DE DISEÑO

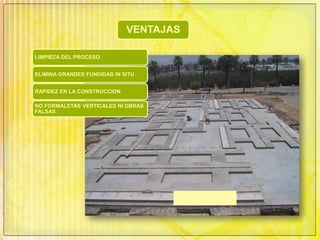

- 33. LIMPIEZA DEL PROCESO ELIMINA GRANDES FUNDIDAS IN SITU RAPIDEZ EN LA CONSTRUCCION NO FORMALETAS VERTICALES NI OBRAS FALSAS VENTAJAS
- 35. Edificios varios niveles Detalle cubierta y acabados VENTAJAS
