Este documento presenta información sobre bielas. Explica la nomenclatura, funciones, cargas, fabricación e indicios de fallas de las bielas. Detalla los procesos de fabricación de bielas usando aceros de alta resistencia y endurecimiento. También analiza las causas comunes de fallas como fatiga, impacto, condiciones anormales y problemas de mantenimiento. El documento incluye imágenes que ilustran diferentes tipos de fracturas y fallas en bielas.
10. bielas
- 2. INTRODUCCION • En esta unidad estudiaremos las bielas, así como los conceptos básicos, repasaremos una vez más la nomenclatura de las partes de una pieza, sus funciones, las cargas, los procesos de fabricación, la instalación y el funcionamiento. • Hablaremos también de los problemas que tienen las bielas y aprenderemos a buscar los indicios y las pruebas que nos llevan a las causas principales de las fallas.
- 3. OBJETIVOS • Identificar la nomenclatura, función y estructura de las bielas • Identificar y reconocer la operación de estos componentes. • Identificar las fallas normales y anormales de estos componentes durante su funcionamiento.
- 4. BIELAS
- 5. EN ESTA UNIDAD BIELAS • NOMENCLATURA • FUNCIONES • CARGAS • FABRICACION • FALLAS
- 6. ANALISIS DE FALLA CAUSA O RESULTADO?
- 7. BIELAS - NOMENCLATURA AGUJERO PARA CIGUEÑAL TAPA DE BIELA VASTAGO OJO DE BIELA AGUJERO PIN DE BIELA BOCINA DE BIELAASIENTO DE TUERCA DE BIELA CARAS DE CONTACTO ASIENTO PAR PERNO DE BIELA
- 8. BIELAS - FUNCIONES •CAMBIA EL MOVIEMIENTO DESCENDIENTE EN ROTACIONAL •CAMBIA LA FUERZA DESCENDIENTE EN PAR MOTOR
- 9. BIELAS - CARGAS •CARGAS DE COMPRESION •CARGAS DE FLEXION
- 10. BIELAS - CARGAS •CARGAS DE COMPRESION La inercia invierte la dirección de la flexión
- 11. BIELAS - FABRICACIÓN •CARGAS DE COMPRESION La inercia invierte la dirección de la flexión ACERO DE ALEACION CON ALTO INDICE DE RESISTENCIA Y TENACIDAD
- 12. BIELAS - FABRICACIÓN ENDURECIMIENTO DE 28 RC – 32 RC
- 13. BIELAS - INDICIOS INDICIOS DE FRACTURA Y DAÑOS MAS CORRIENTES: •FRACTURA POR FATIGA •FRACTURA DUCTIL / QUEBRADIZA •FRACTURA POR IMPACTO
- 15. FRACTURAS DÚCTILES • RÁPIDA • FILOS DE CORTE EN ANGULO GRANDE • OSCURA • RUGOSA Y LEÑOSA • DEFORMACIÓN PLÁSTICA
- 16. FRACTURAS POR IMPACTO • RÁPIDA • FILOS DE CORTE EN ANGULO GRANDE • OSCURA • RUGOSA Y LEÑOSA • DEFORMACIÓN PLÁSTICA •SUPERFICIE LISA Y SEDOSA. •ABOLLADURAS •DECOLARACIÓN
- 17. BIELAS - FALLAS •CONDICIONES ANORMALES •PROBLEMAS DE MATERIALES •PROBLEMA DE MANTENIMIENTO
- 18. BIELAS - FALLAS CONDICIONES ANORMALES •FUERZAS EXTERNAS •FALLAS DE COJINETES •ERRORES DE REACONDICIONAMIENTO •PERNOS ROTOS O FLOJOS
- 19. BIELAS - FALLAS •FUERZAS EXTERNAS BIELA DOBLADA
- 20. BIELAS - FALLAS •FALLAS DE COJINETES
- 21. BIELAS - FALLAS SUPERFICIE LISA CON POCA DEFORMACION PLASTICA.
- 22. BIELAS - FALLAS BIELA QUE SUFRIO FALLA DE UN COJINETE

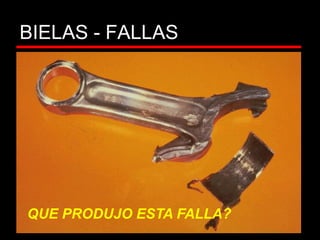

- 23. BIELAS - FALLAS QUE PRODUJO ESTA FALLA?

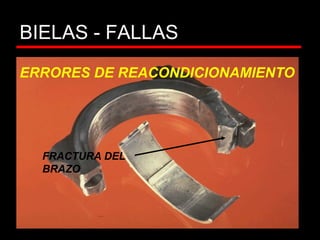

- 24. BIELAS - FALLAS ERRORES DE REACONDICIONAMIENTO FRACTURA DEL BRAZO
- 25. BIELAS - FALLAS TAPA DE BIELA FRACTURADA
- 26. BIELAS - FALLAS PERNO DE BIELA SE FRACTURO
- 27. BIELAS - FALLAS PERNOS ROTOS O FLOJOS LA TAPA DE BIELA SE “ABISAGRO”
- 28. BIELAS - FALLAS PERNOS ROTOS O FLOJOS LADO “ABISAGRADO”
- 29. BIELAS - FALLAS QUE INDICIOS ENCONTRAMOS?

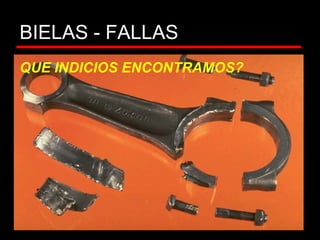

- 30. BIELAS - FALLAS QUE INDICIOS ENCONTRAMOS?
- 31. BIELAS - FALLAS QUE INDICIOS ENCONTRAMOS? ABISAGRAMIENTO Y FRACTURA DE PERNOS
- 32. BIELAS - FALLAS FRACTURA DUCTIL CORTE POR IMPACTO
- 33. BIELAS - FALLAS MARCAS DE PLAYA
- 34. BIELAS - FALLAS MARCAS DE PLAYA INICIO – CONCENTRADOR DE ESFUERZO
- 35. Enlaces • http://www.fii.org/CTM/area1.htm • http://www.swri.org/4org/d18/mechflu/planteng/gtspan/failure.htm • http://www.directindustry.es/prod/verimation-technology/unidad-de- inspeccion-pnd-para-rotores-ciguenales-34509-215091.html
- 36. PREGUNTAS DE REPASO 1. La función de las bielas es cambiar la fuerza descende a rotacional. A. Verdadero B. Falso 2. Las bielas soportan cargas de compresión y torsión A. Verdadero B. Falso 3. Después de forjarse ka bielas se endurecen de 45 a 65 RC. A. Verdadero B. Falso 4. Las fallas en las bielas se atribuyen a : A. Fuerzas Externas B. Intervalos de aceite largos. C. Pernos desajustados
