Este documento trata sobre pistones, anillos y camisas. Explica la nomenclatura, función y estructura de estos componentes del motor, así como su operación y fallas normales y anormales. Describe el proceso de fabricación, las causas de desgaste y cómo analizar fallas usando los ocho pasos del análisis de falla.
09. pistones
- 1. UNIDAD IX PISTONES, ANILLOS Y CAMISAS
- 2. INTRODUCCION • En esta unidad estudiaremos las pistones, así como los conceptos básicos anillos y camisas del motor; analizaremos también la función y la estructura de estos componentes. • El contenido de esta unidad incluirá también los temas de cómo encajan estos componentes, cual es su índice normal de desgaste y cuales son las posibles causas, seguiremos utilizando el método de los ocho pasos del análisis de falla.
- 3. OBJETIVOS • Identificar la nomenclatura, función y estructura de los pistones, anillos y camisas. • Identificar y reconocer la operación de estos componentes. • Identificar las fallas normales y anormales de estos componentes durante su funcionamiento.
- 4. PISTONES, ANILLOS Y CAMISAS
- 5. EN ESTA UNIDAD • PISTONES • ANILLOS • CAMISAS • OPERACIÓN • FALLAS NORMALES • ANALISIS DE FALLAS.
- 6. ANALISIS DE FALLA CAUSA O RESULTADO ?
- 7. PISTONES
- 8. PISTONES • NOMENCLATURA • FUNCIÓN • ESTRUCTURA
- 9. PISTONES - NOMENCLATURA AGUJERO DEL PIN CANALES DE ANILLOS FALDA INSERTO DE ACERO CORONA TAPÓN TERMICO
- 10. AGUJERO DEL PIN CANALES DE ANILLOS CONDUCTOS DE LUBRICACION INSERTO DE ACERO CORONA TAPÓN TERMICO PISTONES - NOMENCLATURA
- 11. • ASPIRAR AIRE Y EXULSAR GASES. • LLEVAR CALOR Y CARGAS DE COMBUSTION. • LLEVAR CARGAS DE EMPUJE. • SOSTENER ANILLOS. • TRANSFERIR CARGA AL PASADOR • TRANSFERIR CALOR. PISTONES - FUNCIONES 6 FUNCIONES BASICAS :
- 12. PISTONES - FUNCIONES ASPIRAR AIRE Y EXPULSAR GASES
- 13. PISTONES - FUNCIONES LLEVAR CALOR Y CARGAS DE COMBUSTION. ALUMINIO 1800 PSI 1800° F ACERO 2200 PSI >1800° F
- 14. PISTONES - FUNCIONES LLEVAR CARGAS DE EMPUJE FUERZAS DE FATIGA ALTA EN LA FALDA DEL PISTON.
- 15. PISTONES - FUNCIONES SOSTENER ANILLOS ALTAS CARGAS DE FATIGA
- 16. PISTONES - FUNCIONES TRANSFERIR CARGA A LOS PASADORES ALTAS CARGAS DE FATIGA
- 17. PISTONES - FUNCIONES TRANSFERIR CALOR LOS ANILLOS REMUEVEN LA TERCERA PARTE (1/3) DEL CALOR GENERADO
- 18. PISTONES - ESTRUCTURA CARACTERISTICAS : •RESISTENTES •LIVIANOS •BUENOS CONDUCTORES DE CALOR
- 20. PISTONES - ESTRUCTURA EL CONTORNO ES LABRADO EN FORMA OVALADA
- 21. PISTONES - ESTRUCTURA FROTAMIENTO EN EL AGUJERO AUMENTA RESISTENCIA A LA FATIGA AGUJERO DE PIN MANDRIL DE ACERO RODILLOS
- 23. ANILLOS • NOMENCLATURA • FUNCIÓN • ESTRUCTURA
- 24. ANILLOS - NOMENCLATURA ANILLOS CONVENCIONALES RECTOS ANILLOS CON PERFIL TRAPEZOIDAL
- 25. ANILLOS - NOMENCLATURA ANILLOS DE COMPRESION
- 26. • SELLAR LOS GASES DE COMBUSTION. • CONTROLAR EL ESPESOR DE LA PELICULA DE ACEITE. • TRANSMITIR CALOR. • SUMINISTRAR UNAS SUPERFICIE DE DESGASTE. ANILLOS - FUNCIONES 4 FUNCIONES BASICAS :
- 27. ANILLOS - FUNCIONES SELLAR LOS GASES DE COMBUSTION
- 28. ANILLOS - FUNCIONES CONTROLA LA PELICULA DE ACEITE
- 29. ANILLOS - FUNCIONES SUMINISTRA UN SUPERFICIE DE DESGASTE
- 30. ANILLOS - FABRICACION HIERRO FUNDIDO DUCTIL HIERRO FUNDIDO GRIS
- 31. ANILLOS - FABRICACION MOLDES DE ARENA
- 33. ANILLOS - FABRICACION ENDURECIMIENTO ELECTROLISIS LLAMA DE PLASMA POLVO LLAMA
- 34. ANILLOS - FABRICACION ACABADO FINAL – PULIDO
- 35. CAMISAS
- 36. CAMISAS • NOMENCLATURA • FUNCIÓN • ESTRUCTURA
- 37. CAMISAS - NOMENCLATURA Canal para sello Superficie Externa Superficie Interna Brida Ranura para la banda de compresión Presa de fuego
- 38. • LLEVAN CARGAS DE COMBUSTIÓN • LLEVAN CARGAS DE EMPUJE. • PROVEEN SUPERFICIE DE SELLADO A LOS ANILLOS. • FORMAN LA PARED INTERNA DE LAS CAMISAS DE AGUA. • CONDUCEN EL CALOR. CAMISAS - FUNCIONES 5 FUNCIONES BASICAS :
- 39. CAMISAS - FUNCIONES LLEVAN CARGAS DE COMBUSTIÓN
- 40. CAMISAS - FUNCIONES LLEVAN CARGAS DE EMPUJE
- 41. CAMISAS - FUNCIONES PROVEER UNA SUPERFICIE DE SELLADO PARED INTERNA ENDURECIDA Y RECTIFICADA
- 42. CAMISAS - FUNCIONES •SELLAN EL PASO DE AGUA •MANTIENEN LOS GASES •TRASNSFIEREN LOS 2/3 DEL CALOR
- 43. CAMISAS - FABRICACION •SE FABRICAN CON MOLDES DE ARENA GRANOS HOJUELAS DE GRAFITO
- 44. CAMISAS - FABRICACION SE FABRICAN CON MOLDES DE ARENA DUREZA SUPERFICIAL 45-50 RC BRIDA PRESA DE FUEGO 0.020” o 0.5mm
- 45. CAMISAS - FABRICACION SE RECTIFICAN Y RECIBEN UN BRUÑIDO POR FROTAMIENTO AUMENTA LA RESISTENCIA A LA FATIGA
- 46. CAMISAS - FABRICACION LIMPIEZA Y LAVADO FINAL PARA USO, SE QUITAN TODA LA SUCIEDAD
- 47. OPERACION
- 48. • ADMISION DE AIRE • COMBUSTIBLE • ESCAPE DE GASES • REFRIGERACION • LUBRICACION OPERACIÓN - SISTEMAS
- 49. • LA CORONA SE CALIENTA RAPIDO. • LA CORANA SE EXPANDE PARA ENCAJAR • LOS ANILLOS TRANSMITEN EL CALOR • LA FALDA DEL PISTON SE CALIENTA LENTAMENTE. OPERACIÓN - SISTEMAS
- 50. OPERACIÓN - SISTEMAS Estabiliza las temperaturas del pistón Disipación de calor
- 51. FALLAS NORMALES
- 52. FALLAS NORMALES INDICIOS DE DESGASTE NORMAL •CORONA •ANILLOS •BANDA DE ANILLOS •FALDA DE PISTON •BAJO LA CORONA DEL PISTON •CAMISAS
- 53. FALLAS NORMALES GRIETAS POR CALENTAMIENTO DESPUES DE MILES DE HORAS
- 54. FALLAS NORMALES GRIETAS DE ARCO
- 55. FALLAS NORMALES DEPOSITOS DE CARBON
- 56. FALLAS NORMALES DEPOSITOS DE CARBON EN ANILLOS
- 57. FALLAS NORMALES DESGASTE NORMAL POR ABRASION
- 58. FALLAS NORMALES DESGASTE NORMAL POR ABRASION EN ANILLOS ACEITEROS
- 59. FALLAS NORMALES DESGASTE EN LOS ¾” SUPERIORES (ESCALON DE DESGASTE) 0.13mm a 0.25mm de profundidad
- 60. FALLAS NORMALES MANCHAS DE COLOR MARRON A NEGRO
- 61. FALLAS ANORMALES
- 63. Análisis de Falla 1. 2. 3. 4. 5. 6. 7. 8. •PENSAR. •HECHOS •SEÑALES DE CAMINO •CAUSA RAÍZ 8 PASOS A SEGUIR :
- 65. Piezas Relacionadas con la falla OBTENER IDENTIFICAR PROTEGER FALLAS ANORMALES

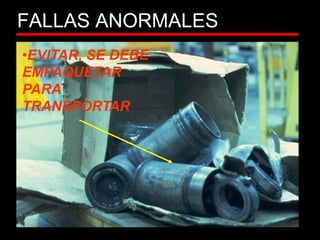

- 67. FALLAS ANORMALES •EVITAR, SE DEBE EMPAQUETAR PARA TRANSPORTAR
- 68. FALLAS ANORMALES LIMPIAR LAS PIEZAS. QUITAR MATERIAL EXTRAÑO
- 70. FALLAS ANORMALES ATASCAMIENTO: •FUGAS EN LOS INYECTORES •ENFRIAMIENTO INSUFICIENTE BAJO LA CORONA •MAL AJUSTE DE LA CREMALLERA •ALTA TEMPERATURA DE AIRE DE ADMISION. •OPERACIÓN CON CARGA ALTA •RESTRICCION EN EL ESCAPE
- 71. FALLAS ANORMALES SUPERFICIE ASPERA COLOR NEGRO
- 72. FALLAS ANORMALES CAUSAS DE ATASCAMIENTO: •LUBRICACION INADECUADA. •ENFRIAMIENTO INSUFICIENTE BAJO LA CORONA. •CAMISA DEFORME O CON GRIETAS.
- 75. FALLAS ANORMALES PROBLEMA DE CALIDAD DE ANILLOS
- 76. FALLAS ANORMALES CAUSAS DE DESGASTE ABRASIVO •COMBUSTION INCOMPLETA •ACEITE DEGRADADO •OPERACIÓN EN FRÍO •ACEITE CONTAMINADO •AIRE DE ADMISION CONTAMINADO •CAMISAS SUCIAS
- 77. FALLAS ANORMALES DEPOSITOS DE HOLLIN SON CAUSA DE COMBUSTION INCOMPLETA, ACEITE DETERIORADO.
- 78. FALLAS ANORMALES CAUSAS DE DESGASTE EROSIVO •RESTRICCION DE AIRE •INYECCION CON FUGAS •MAL SINCRONIZADO •MATERIAL EXTRAÑO •FALTA DE ACONDICIONADOR PARA REFRIGERANTE.
- 79. FALLAS ANORMALES EROSION DE LA CORONA
- 80. FALLAS ANORMALES EROSION DE LA CORONA, EXCESO DE COMBUSTIBLE
- 81. FALLAS ANORMALES EROSION DE LA CORONA, MALA SINCRONIZACIÒN DE LA INYECCIÒN
- 82. FALLAS ANORMALES MATERIAL EXTRAÑO INGRESO AL CILINDRO
- 83. FALLAS ANORMALES EROSION DEL INSERTO ES UN RESULTADO DE UN MATERIAL EXTRAÑO
- 84. FALLAS ANORMALES EROSION POR CAVITACION DE LA CAMISA FORMAN PICADURAS
- 85. FALLAS ANORMALES CAUSAS DE DESGASTE CORROSIVO •OPERACIÓN EN FRIO •ALTO CONTENIDO DE AZUFRE •ACEITE DE MALA CALIDAD •AIRE CONTAMINADO •INAPROPIADO ACONDICIONADOR DE AGUA
- 86. FALLAS ANORMALES CORROSION CON ACIDO EN LA SUPERFICIE DE LA CAMISA
- 87. FALLAS ANORMALES CORROSION CAUSADO POR AGUA Y BURBUJAS DE VAPOR
- 88. FALLAS ANORMALES FORMACION DE ESCAMAS EN LA SUPERFICIE
- 89. FALLAS ANORMALES FORMACION DE ESCAMAS EN LA SUPERFICIE
- 90. FALLAS ANORMALES PICADURAS POR CONCENTRACION DE CELULAS NO CAVITACION
- 91. FALLAS ANORMALES CAUSA DE FRACTURAS •OPERACIÒN ANORMAL •FALLA DE : •MATERIAL •MANUFACTURA •INSTALACION
- 93. FALLAS ANORMALES ANILLOS E INSERTOS ROTOS DEBIDO A PROBLEMAS DE COMBUSTION
- 94. FALLAS ANORMALES FRACTURA DEL PISTON POR CARGA DE IMPACTO
- 95. FALLAS ANORMALES FRACTURA POR FATIGA
- 96. FALLAS ANORMALES CAUSA DE FRACTURAS POR FATIGA •SOBRECARGA •DAÑO DEL AGUJERO DEL PASADOR. •DEFECTO DE FUNDICION •INSUFICIENTE PULIDO POR FROTAMIENTO.
- 97. FALLAS ANORMALES SOBRECARGA PRODUJO FRACTURA
- 98. Enlaces • http://www.fii.org/CTM/area1.htm • http://www.swri.org/4org/d18/mechflu/planteng/gtspan/failure.htm • http://www.directindustry.es/prod/verimation-technology/unidad-de- inspeccion-pnd-para-rotores-ciguenales-34509-215091.html
- 99. PREGUNTAS DE REPASO 1. Funciones de los pistones. A. Sellar los gases de combustión B. Sostener anillos. C. Transmitir calor. . 2. Funciones de las camisas. A. Llevar cargas de combustión. B. Suministra superficie de desgaste C. Conducen calor 3. El desgaste por corrosión puede confundirse con el de erosión por cavitación. A. Verdadero B. Falso 4. Los depósitos de hollín son signos de una mala combustión A. Verdadero B. Falso
