972h

®®
Motor
Modelo de motor Caterpillar
®
C13 ATAAC
Potencia bruta SAE J1995 229 kW 307 hp
Potencia neta – ISO 9249 214 kW 287 hp
• Motor Caterpillar con tecnología ACERT™ –
Cumple con EPA Tier III, UE Stage III
Cucharones
Capacidades de los 3,8-4,6 m
3
5,0-6,0 yd
3
cucharones
Pesos
Peso en orden de trabajo 25.148 kg 55.451 lb
• Para cucharón de uso general de 4,6 m
3
(6,0 yd
3
) con
cuchilla empernable
Specificaciones de operación
Carga límite de equilibrio 16.903 kg 37.271 lb
estático, a pleno giro
3
(6,0 yd
3
)
con 6uchilla empernable
Cargador de Ruedas
972H

2
Cargador de Ruedas 972H
Cargadores de Ruedas de la Serie H de Cat
®
– La nueva norma para cargadores de tamaño intermedio
Rendimiento palpable con la capacidad para
trabajar en las aplicaciones más exigentes.
Comodidad y eficiencia sin igual del operador
en una cabina de calidad mundial. Controles
electrónicos e hidráulicos revolucionarios para
una operación con el menor esfuerzo. Aumento
de la productividad con menores costos de
posesión y operación.
FACILIDAD DE SERVICIO
• Centros de servicio para efectuar
un mantenimiento conveniente
• Acceso excepcional a los puntos
de servicio
• Los sistemas monitores y el respaldo
del distribuidor reducen el inesperado
tiempo de inactividad pág. 16
PRODUCTIVIDAD
• Ciclos acortados gracias a un sistema
hidráulico de detección de carga
• Potencia neta constante en toda la gama
de operación
• Excavación automática de agregados
que automatiza el proceso de carga pág. 8
DURABILIDAD
• La tecnología ACERT™ mantiene
el rendimiento, la eficiencia y la durabilidad
a la vez que cumple con las regulaciones
de emisiones
• Componentes de servicio pesado que
resisten todas las condiciones de operación
• Estructuras fuertes y macizas fabricadas
para durar pág. 6
FIABILIDAD
• Componentes de funcionamiento
demostrado y tecnología que equivalen
a una fiabilidad demostrada
• Sistemas de diagnóstico que supervisan
el estado del producto para asegurar
la fiabilidad
• Disponibilidad de piezas y respaldo
del distribuidor sin paralelo pág. 4

3
COSTOS DE POSESIÓN Y OPERACIÓN
• Eficiencia de combustible demostrada
• Mantenimiento superior
• Sistemas electrónicos que supervisan
el estado y el rendimiento del producto
• Respaldo completo del distribuidor
pág. 14
COMODIDAD PARA EL OPERADOR
• Entrada y salida sencillas
• Visibilidad excelente
• Entorno cómodo con vibraciones
controladas
• Opción de sistemas de dirección
y control del accesorio pág. 12
VERSATILIDAD
• Configuraciones especiales de la máquina
para aplicaciones especializadas
• Gran variedad de herramientas Cat
pág. 10

• Componentes y tecnología de
funcionamiento demostrado que
proporcionan una fiabilidad demostrada
• Sistemas electrónicos que supervisan
los componentes vitales de la máquina
• Tiempo de actividad excelente gracias a
la red de distribuidores mejor respaldada
de la industria
• Disponibilidad sin paralelo de piezas
originales Cat
FIABILIDAD DEMOSTRADA.
El 972H dispone de muchos de los
componentes diseñados y de funcionamiento
demostrado en los modelos 972 anteriores –
todos ellos contribuyen a la fiabilidad
del 972H:
• Bastidores
• Ejes
• Servotransmisión planetaria
• Convertidor de par de estator
de giro libre
• Sistema de enfriamiento separado
• Cabina
TECNOLOGÍA ACERT™. Desde marzo
de 2003, la tecnología ACERT ha venido
utilizándose con éxito en los camiones
de desplazamiento por carretera.
Más recientemente ha vuelto a utilizarse con
éxito en equipos de obras. A finales de abril
de 2005, 275 máquinas de preproducción
del programa de prueba habían acumulado
un total de 340.000 horas en diversas
aplicaciones.
Esta tecnología permite que los motores
Cat cumplan las expectativas de duración
y fiabilidad sin sacrificar el consumo
o el rendimiento de combustible.
COMPONENTES DISEÑADOS POR
CATERPILLAR. Los componentes usados para
fabricar los cargadores de ruedas Cat están
diseñados y fabricados según las normas
de calidad Caterpillar para asegurar un
rendimiento máximo incluso en condiciones
de operación extremas.
Los módulos de control y los sensores
electrónicos del motor están completamente
sellados contra la humedad y el polvo.
El uso de conectores Deutsche y el trenzado
de cables eléctricos aseguran unas conexiones
eléctricas que resisten la corrosión y el
desgaste prematuro.
Las mangueras están diseñadas y fabricadas
para ofrecer una alta resistencia a la abrasión,
una flexibilidad excelente y una instalación
y un reemplazo sencillos.
Los acopladores Caterpillar®
usan sellos
anulares de ranura que producen un sellado
firme para lograr unas conexiones duraderas
sin fugas.
Los componentes de servicio pesado reducen
el riesgo de fugas, corrosión y desgaste
prematuro aumentando el tiempo de actividad
y contribuyendo a proteger el medio ambiente.
PROGRAMAS DE SUPERVISIÓN.
La supervisión del estado del producto es
clave para mantener la fiabilidad de cualquier
equipo. Se dispone de muchos programas en
el 972H – tanto en forma de características
estándar como optativas – para hacer el
seguimiento del estado de la máquina.
Sistema Monitor Caterpillar. El 972H está
equipado con el Sistema Monitor Cat (CMS)
que vigila el estado de su cargador. El CMS
supervisa las funciones críticas del sistema
del motor y disminuirá la potencia del
motor para protegerlo contra los daños si es
necesario. Dependiendo de cuál de las seis
siguientes condiciones críticas se presente,
el monitor del CMS o el panel delantero
mostrará luces de advertencia y alarmas
de sonido audible.
• Alta temperatura del refrigerante
• Alta temperatura del aire de admisión
• Baja presión del aceite del motor
• Alta presión del combustible
• Baja presión de combustible
• Exceso de velocidad del motor
Product Link. Product Link es una tecnología
de satélite avanzada basada en un producto
que proporciona un flujo de información entre
los sistemas interiores de la máquina y el
centro de operaciones de la red Caterpillar.
Se pueden recoger y seguir múltiples tipos
de información – desde la ubicación de la
máquina y las horas del medidor de servicio,
al estado e información de la productividad.
EquipmentManager. Con una suscripción
a EquipmentManager a través de Cat Dealer
Storefont la información reunida mediante
Product Link puede transmitirse a una
computadora. Gracias a una información
rápida de fácil acceso sobre la máquina,
se puede optimizar el uso de equipos,
reducir los riesgos de seguridad, mejorar
la administración de mantenimiento e
implementar estrategias de reparación antes
de que se produzca una falla. El resultado es
mayor tiempo de actividad, menores costos
de operación y un mayor rendimiento total
de la inversión en el equipo.
4
El Cat 972H – Probado y de funcionamiento demostrado – Listo para funcionar
FIABILIDAD

Servicios S•O•S
SM
. Impida que las
reparaciones menores se conviertan en
reparaciones mayores y evite las fallas
completas. Al tomar muestras de forma
regular de los orificios provistos, su
distribuidor Cat hace el seguimiento
del desgaste de componentes y piezas,
rendimiento y estado del aceite y usa esos
datos para predecir problemas relacionados
con el desgaste antes de que se produzcan.
A menudo, un ajuste o un reemplazo sencillo
de una pieza, basado en informes de S•O•S,
puede impedir que un problema pequeño
se convierta en una reparación importante –
permitiendo el funcionamiento de la máquina
cuando la necesite, no esperando en el taller
de reparaciones.
RESPALDO DEL DISTRIBUIDOR.
La red global de distribuidores
independientes de Caterpillar es la mejor
del mundo en proporcionar respaldo para
mantener su cargador en funcionamiento.
Los distribuidores Cat, famosos por su
disponibilidad de piezas y conocimientos
técnicos, son socios en su negocio.
Capacidades de servicio. Los técnicos de
servicio en la obra de Cat tiene la experiencia
y herramientas necesarias para efectuar
el servicio de su cargador en la obra.
Los camiones de servicio en la obra están
equipados completamente con herramientas
y equipos de diagnóstico de última tecnología
así como con las especificaciones y diagramas
de cada máquina Cat. Tanto el distribuidor
como Caterpillar dispone de expertos técnicos
para ayudar a los técnicos de reparación
en la obra cuando sea necesario.
Cuando no sea necesario efectuar una
reparación, los distribuidores Cat están
completamente equipados para efectuar
el servicio de su cargador rápidamente.
DISPONIBILIDAD DE PIEZAS.
Caterpillar proporciona un nivel inigualable
de servicio personalizado para su cargador
de ruedas. Al poseer centros de distribución
de piezas en todo el mundo, la mayoría de
las piezas pueden entregarse en 24 horas.
PIEZAS REMANUFACTURADAS.
Los componentes principales y los
motores Cat están diseñados para poder
remanufacturarse y proporcionar múltiples
vidas útiles. El programa de remanufacturación
de Cat es más amplio que la mayoría de los
programas de reconstrucción. Los componentes
realmente se vuelven a remanufacturar en
fábrica según las especificaciones originales
con la actualización necesaria de los productos.
Las normas estrictas de reutilización y el
control de calidad sin paralelo aseguran que
los productos remanufacturados proporcionen
la fiabilidad y la duración esperadas de
Caterpillar. Los productos remanufacturados
se almacenan en centros de distribución
de todo el mundo y están listos para su
instalación, reduciendo al mínimo el tiempo
de inactividad y aumentando la rentabilidad
y la productividad.
5

• La tecnología ACERT™ mantiene el
rendimiento, la eficiencia y la durabilidad
a la vez que cumple con las regulaciones
de emisiones
• Componentes de servicio pesado que
resisten todas las condiciones de operación
• Estructuras fuertes y macizas fabricadas
para durar

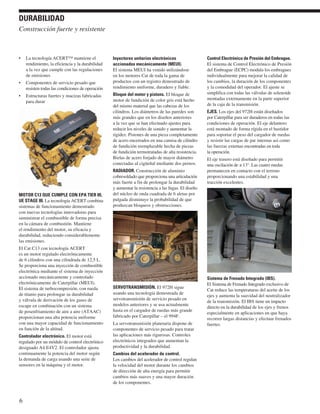

MOTOR C13 QUE CUMPLE CON EPA TIER III,
UE STAGE III. La tecnología ACERT combina
sistemas de funcionamiento demostrado
con nuevas tecnologías innovadoras para
suministrar el combustible de forma precisa
en la cámara de combustión. Mantiene
el rendimiento del motor, su eficacia y
durabilidad, reduciendo considerablemente
las emisiones.
El Cat C13 con tecnología ACERT
es un motor regulado electrónicamente
de 6 cilindros con una cilindrada de 12,5 L.
Se proporciona una inyección de combustible
electrónica mediante el sistema de inyección
accionado mecánicamente y controlado
electrónicamente de Caterpillar (MEUI).
El sistema de turbocompresión, con rueda
de titanio para prolongar su durabilidad
y válvula de derivación de los gases de
escape en combinación con un sistema
de posenfriamiento de aire a aire (ATAAC)
proporcionan una alta potencia uniforme
con una mayor capacidad de funcionamiento
en función de la altitud.
Controlador electrónico. El motor está
regulado por un módulo de control electrónico
designado A4:E4V2. El controlador ajusta
continuamente la potencia del motor según
la demanda de carga usando una serie de
sensores en la máquina y el motor.
Inyectores unitarios electrónicos
accionados mecánicamente (MEUI).
El sistema MEUI ha venido utilizándose
en los motores Cat de toda la gama de
productos con un registro demostrado de
rendimiento uniforme, duradero y fiable.
Bloque del motor y pistons. El bloque de
motor de fundición de color gris está hecho
del mismo material que las cabezas de los
cilindros. Los diámetros de las paredes son
más grandes que en los diseños anteriores
a la vez que se han efectuado ajustes para
reducir los niveles de sonido y aumentar la
rigidez. Pistones de una pieza completamente
de acero encerrados en una camisa de cilindro
de fundición reemplazable hecha de piezas
de fundición termotratadas de alta resistencia.
Bielas de acero forjado de mayor diámetro
conectadas al cigüeñal mediante dos pernos.
RADIADOR. Construcción de aluminio
cobresoldado que proporciona una articulación
más fuerte a fin de prolongar la durabilidad
y aumentar la resistencia a las fugas. El diseño
del núcleo de onda cuadrada de 6 aletas por
pulgada disminuye la probabilidad de que
produzcan bloqueos y obstrucciones.
SERVOTRANSMISIÓN. El 972H sigue
usando una tecnología demostrada de
servotransmisión de servicio pesado en
modelos anteriores y se usa actualmente
hasta en el cargador de ruedas más grande
fabricado por Caterpillar – el 994F.
La servotransmisión planetaria dispone de
componentes de servicio pesado para tratar
las aplicaciones más rigurosas. Controles
electrónicos integrados que aumentan la
productividad y la durabilidad.
Cambios del acelerador de control.
Los cambios del acelerador de control regulan
la velocidad del motor durante los cambios
de dirección de alta energía para permitir
cambios más suaves y una mayor duración
de los componentes.
Control Electrónico de Presión del Embrague.
El sistema de Control Electrónico de Presión
del Embrague (ECPC) modula los embragues
individualmente para mejorar la calidad de
los cambios, la duración de los componentes
y la comodidad del operador. El ajuste se
simplifica con todas las válvulas de solenoide
montadas externamente en la parte superior
de la caja de la transmisión.
EJES. Los ejes del 972H están diseñados
por Caterpillar para ser duraderos en todas las
condiciones de operación. El eje delantero
está montado de forma rígida en el bastidor
para soportar el peso del cargador de ruedas
y resistir las cargas de par internas así como
las fuerzas externas encontradas en toda
la operación.
El eje trasero está diseñado para permitir
una oscilación de ± 13°. Las cuatro ruedas
permanecen en contacto con el terreno
proporcionando una estabilidad y una
tracción excelentes.
Sistema de Frenado Integrado (IBS).
El Sistema de Frenado Integrado exclusivo de
Cat reduce las temperaturas del aceite de los
ejes y aumenta la suavidad del neutralizador
de la transmisión. El IBS tiene un impacto
directo en la durabilidad de los ejes y frenos
especialmente en aplicaciones en que haya
recorrer largas distancias y efectuar frenados
fuertes.
6
Construcción fuerte y resistente
DURABILIDAD

ESTRUCTURAS. El diseño de bastidor
articulado del 972H dispone de un bastidor
de motor duradero de sección en caja y una
torre de cargador de cuatro placas rígidas
soldadas con un robot. La soldadura con
robot crea articulaciones del bastidor con
soldaduras de penetración profunda en las
placas y una fusión excelente para lograr
una resistencia y una durabilidad máximas.
Bastidor del Extremo del Motor (EEF).
La presencia de un bastidor de extremo del
motor completo de sección en caja con placas
de enganche en la parte delantera proporciona
una estructura fuerte y rígida que resiste las
cargas de torsión e impacto. El resultado es
una plataforma de montaje extremadamente
fuerte para el motor, transmisión, eje,
estructura ROPS y otros accesorios.
Enganche extendido. La distancia
entre las placas de enganche superior
e inferior contribuye de forma importante
al rendimiento de la máquina y a la duración
de los componentes. El diseño de enganche
extendido de Caterpillar proporciona una
distribución de carga y una duración de los
cojinetes excelentes. Tanto los pasadores de
enganche superiores como inferiores pivotan
sobre cojinetes de rodillos cónicos dobles –
aumentando la durabilidad al distribuir las
cargas verticales y horizontales sobre una
superficie mayor. La abertura ancha también
permite un acceso de servicio excelente.
Bastidor del Extremo Opuesto al Motor
(NEEF). El bastidor del extremo opuesto al
motor proporciona una base de montaje fuerte
para el eje delantero, brazos de levantamiento,
cilindros de levantamiento y cilindros de
inclinación. La torre del cargador fabricada
con cuatro placas absorbe las fuerzas asociadas
con carga, torsión y penetración.
Contrapeso. El contrapeso de una pieza está
integrado en el diseño y el estilo del 972H.
Este contrapeso de 5.849 lb (2.653 kg)
incorpora las luces traseras en la parte
superior de la estructura.
Varillaje. El varillaje del 972H tiene un
diseño de barra en Z de inclinación individual.
El varillaje de barra en Z genera una fuerza
de desprendimiento excelente y un buen
ángulo de inclinación hacia atrás para poder
cargar mejor el cucharón y retener la carga.
Los brazos de levantamiento son de acero
macizo y proporcionan una fuerza superior
con un área de visión excelente del extremo
delantero. Este diseño ofrece un alcance y un
espacio libre de descarga excelentes que se
adapta de forma excepcional a los camiones
de obras y a los de transporte por carretera.
Dispone de sensores giratorios para la
palanca de inclinación y el circuito de
levantamiento que permiten al operador
fijar electrónicamente las posiciones de
tope desde la cabina. Tiene un protector
que cubre el sensor para protegerlo contra
los daños.
7

• El sistema hidráulico es fácil de controlar
con poco esfuerzo
• Máxima eficiencia de combustible y
flexibilidad a velocidades en vacío
• Potencia uniforme sean cuales sean
las condiciones
• Características estándar y optativas que
aumentan la productividad al máximo
SISTEMA HIDRÁULICO DE DETECCIÓN
DE CARGA. El 972H tiene un sistema
hidráulico de detección de carga que se
ajusta automáticamente a las condiciones
de operación para suministrar solamente el
caudal hidráulico necesario por el accesorio
a fin de mejorar la eficiencia del combustible.
Gracias a la nueva válvula de compensación
proporcional de prioridad de presión M3PC
se mejora el control del accesorio en
comparación con el sistema anterior –
las funciones de subida/bajada e inclinación
hacia atrás/descarga pueden ser simultáneas
y la modulación fina es repetible para
aumentar la productividad.
Los operadores observarán una mayor
facilidad de operación, mayor tracción en
las ruedas dentro de la pila y un aumento
del 20% en la fuerza de levantamiento.
Controles electrohidráulicos del accesorio.
Los controles electrohidráulicos del accesorio
en el 972H proporciona al operador unas
desconexiones automáticas programables en
la cabina para impedir el derrame de material –
aumentando la productividad. La consola de
control del accesorio dispone de un interruptor
optativo de avance/neutral/retroceso que
permite cambios de dirección rápidos y
sencillos para reducir los tiempos de los ciclos.
POTENCIA NETA CONSTANTE. En muchas
máquinas de la competencia, la potencia bruta
es constante, lo que significa que la potencia
neta del motor disponible para efectuar
un trabajo real variará de acuerdo con las
demandas de las fuentes parásitas, como
el sistema de aire acondicionado o los
ventiladores de enfriamiento.
El motor Cat C13 está configurado
electrónicamente para proporcionar una
potencia neta constante a una carga parásita
máxima aumentando la productividad y
mejorando la eficiencia del combustible.
Ventilador de operación bajo demanda.
Con el control electrónico del ventilador
bajo demanda de velocidad variable, los
niveles de temperatura del refrigerante
del motor, aceite de la transmisión, aceite
hidráulico y aire del múltiple de admisión
se verifican constantemente. Estos datos se
usan para controlar y mantener la velocidad
del ventilador al nivel necesario para mantener
las temperaturas normales del sistema.
La velocidad controlada del ventilador
aumenta la eficiencia del combustible,
disminuye los niveles de ruido y reduce
el taponamiento del radiador.
Sistema de enfriamiento separado. Muchos
cargadores de la competencia usan sistemas
de enfriamiento que extraen aire de los lados,
a través del compartimiento del motor y lo
expulsa por la parte trasera de la máquina.
El sistema de enfriamiento del 972H está
aislado del compartimiento del motor
por medio de un protector no metálico.
El ventilador de velocidad variable
accionado hidráulicamente extrae aire limpio
de la parte trasera de la máquina y lo expulsa
por los lados y la parte superior del capó.
Los resultados finales son una eficiencia
de enfriamiento óptima, mayor eficiencia
de combustible, menos obstrucciones del
radiador y niveles de sonido reducidos
para el operador.
SERVOTRANSMISIÓN PLANETARIA.
La servotransmisión planetaria electrónica
con capacidad de cambios automáticos
está diseñada y fabricada por Caterpillar.
La velocidad altamente sensible de
potencia máxima y los cambios de
dirección proporcionan unos ciclos
y una productividad excelentes.
CONTROL DE CAMBIOS VARIABLE.
Adapte las configuraciones de cambios
de la transmisión a los requisitos de las
aplicaciones de la máquina. El Control de
Cambios Variable (VSC) mejora la calidad de
los cambios y la eficiencia del combustible en
ciertas aplicaciones dejando que la transmisión
efectúe un cambio ascendente a menores rpm
del motor.
CONTROL DE AMORTIGUACIÓN. El sistema
de control de amortiguación optativo mejora la
amortiguación, el rendimiento y la retención
de carga cuando se desplaza sobre terreno
irregular. Los operadores toman confianza
desplazándose a mayores velocidades
en las operaciones de carga y transporte
disminuyendo los tiempos de los ciclos
y aumentando la productividad.
SISTEMA DE CONTROL DE CARGA UTIL.
Las básculas, diseñadas específicamente para
máquinas Cat permiten el pesaje del material
del cucharón sobre la marcha. Los operadores
cargan los camiones de forma más exacta
y eficiente. La carga correcta de camiones
la primera vez que se haga equivale a ciclos
más rápidos para el operador y a una mayor
productividad de su operación.
8
Trabaje de forma inteligente y mueva más material
PRODUCTIVIDAD

El control de carga útil se ofrece como
una opción instalada en fábrica. Se pueden
imprimir boletos para los conductores y una
variedad de informes añadiendo una impresora
optativa.
LUBRICACIÓN AUTOMÁTICA. El sistema
de lubricación automática optativo de
Caterpillar proporciona una lubricación
precisa y automática de los pasadores y
bujes – durante la operación del cargador.
La lubricación automática reduce el tiempo
pasado en el mantenimiento diario y el
tiempo de inactividad para reparaciones no
planificadas debido a un engrase inadecuado
– aumentando la productividad.
EXCAVACIÓN AUTOMÁTICA DE AGREGADOS.
La opción de excavación automática
de agregados, bien recibida tanto por los
operadores experimentados como por los
novatos, automatiza el proceso de carga.
La excavación automática de agregados
permite ciclos de carga más sencillos,
cargas útiles uniformemente llenas y elimina
el patinaje de los neumáticos – todo esto sin
tocar los controles.
9

• Configuraciones especiales de la máquina
procedentes de fábrica
• Variedad de cucharones y herramientas
para muchas aplicaciones
CONFIGURACIONES ESPECIALES DE LA
MÁQUINA. Cuando tenga una operación
especializada, necesitará un cargador de ruedas
especializado. para ser productivo. Se dispone
de las siguientes configuraciones de máquinas
para el 972H:
Cargadores de agregados para patios.
El conjunto para cargadores de patios
proporciona lo último en productividad
y conveniencia. Las opciones tales como
lubricación automática, excavación automática
de agregados, control de carga útil y control de
amortiguación reducen la fatiga del operador
y hacen que su cargador de ruedas sea el
cargador de patios más productivo disponible.
Manipulación de chatarra.
La configuración de manipulación de chatarra
incluye protectores de servicio pesado que
permiten que la máquina resista los elementos
rigurosos de las aplicaciones de manipulación
de chatarra.
Rellenos sanitarios. Los protectores
y características especiales diseñados
específicamente para aplicaciones de
rellenos sanitarios hacen que el 972H
sea la máquina perfecta para estaciones
de transferencia de desechos, plantas de
generación de energía a partir de desechos,
operaciones de reciclado y aplicaciones de
desechos vegetales.
Configuraciones de levantamiento.
Se dispone de configuraciones de alto
levantamiento para aplicaciones que
requieren una holgura de descarga adicional.
Tanto los conjuntos de 2 como de 3 válvulas
pueden instalarse en fábrica para máquinas
convencionales y tipo Command Control.
ACOPLADORES RÁPIDOS Y HERRAMIENTAS.
Se dispone de una variedad de cucharones,
herramientas y acopladores de fábrica o de
su distribuidor Caterpillar para adaptar el
972H para su operación.
Acopladores rápidos. Los acopladores rápidos
proporcionan una versatilidad sin igual en
los cargadores de ruedas. Los cucharones
y las herramientas pueden cambiarse en
segundos sin salir de la cabina para lograr
la máxima productividad.
Cucharones de uso general. Los cucharones
de uso general proporcionan buen rendimiento
general para la manipulación de materiales
en pilas, remanipulación, excavación y carga
en banco. Se puede usar un cucharón de uso
general de servicio pesado para aplicaciones
más agresivas.
Cucharones para roca. Los cucharones para
roca están diseñados para carga frontal o en
banco en aplicaciones de minería o canteras.
El cucharón para roca de cuchilla recta
proporciona altas fuerzas de desprendimiento
y una mayor altura de descarga. El cucharón
para roca en “V” ofrece una mayor penetración
en ciertas aplicaciones.
Cucharones para manipulación de
materiales. El cucharón para manipulación
de materiales es de fondo plano usado para
la manipulación de materiales en pilas como
agregados u otros materiales de fácil carga
que requieran fuerzas de desprendimiento
moderadas.
Cucharones para rellenos sanitarios.
Los cucharones para rellenos sanitarios
están diseñados para tener una larga vida
útil en las condiciones más exigentes de las
aplicaciones de basuras. Este cucharón de
alta capacidad está bien adaptado para cargar,
clasificar y otros trabajos de una estación
de transferencia.
Cucharones de canteras para servicio
pesado. Los cucharones de canteras para
servicio pesado están disponibles para
aplicaciones en canteras de alto impacto
y alta abrasión.
Cucharones para carbón. Los cucharones
para carbón aumentan la productividad al
máximo al cargar y apilar carbón y otros
materiales de densidad similar.
Cucharón para limpieza y virutas de madera.
Los cucharón para limpieza y virutas de
madera están disponibles para aplicaciones
forestales y aserraderos.
Cucharones de uso múltiple. Los cucharones
de uso general tienen una acción exclusiva
de cuatro vías que puede cargar, retirar la
capa vegetal, empujar tierras, sujetar
tuberías o pedazos grandes de hormigón,
limpiar escombros y muchas otras tareas.
Cucharones de descarga lateral.
Los cucharones de descarga lateral descargan
por la parte delantera y por el costado de la
máquina, una ventaja al trabajar en espacios
reducidos, como obras en calles, construcción
de túneles y construcción de diques.
10
Construido para su operación
VERSATILIDAD

Horquillas. Se dispone de horquillas de
paletas, para troncos y aserraderos para
aplicaciones forestales y manipulación
de materiales.
Rastrillos de cargadores. Los rastrillos de
cargadores son herramientas duraderas de
alta capacidad para operaciones de desmonte
y limpieza de obras. Los rastrillos pueden
estar disponibles con sujetadores superiores
o no y en modelos con acopladores rápidos
y montados por pasadores.
Brazos de manipulación de materiales.
Los brazos de manipulación de materiales
mueven tuberías, bloques de hormigón,
divisores de carreteras y otros materiales
de construcción de forma rápida y precisa.
Herramientas de corte. Caterpillar dispone de
varias opciones de herramientas de corte para
los cucharones del 972H. Se ha incorporado
un adaptador de esquina hecho de fundición
en el diseño de los cucharones que permite
colocar un diente en la esquina del extremo
para proteger contra el desgaste de la base
del cucharón.
También se dispone de cuchillas empernables
reversibles y cuchillas empernables de media
flecha para los cucharones del 972H.
El sistema de dientes Cat de la Serie K™ se
caracteriza por tener puntas de fácil instalación
y proporciona una retención del diente
muy segura. No se necesitan herramientas
especiales para la instalación y el desmontaje.
11

• Operación cómoda
• Visibilidad excelente
• Entrada y salida sencillas
• Vibraciones controladas
• Opción de sistemas de dirección
AMBIENTE DE OPERACIÓN. El 972H
mantiene la distinción de ofrecer la cabina
más grande y ergonómica de su clase.
Asiento. El asiento de suspensión neumática
Cat C-500 de la Serie Comfort, estándar en
el 972H, está fabricado de forma resistente y
duradera y se puede ajustar de 6 formas para
acomodar a operadores de todos los tamaños.
El respaldo de una pieza fundida y el soporte
del asiento evitan que se formen protuberancias
en los cojines. El asiento se caracteriza por
tener un soporte lumbar tipo automóvil para
máxima comodidad. El apoyabrazos derecho
con controles del accesorio integrados se
puede ajustar para realizar una operación
cómoda y conveniente. Se dispone de una
opción de asiento con calefacción para
mayor comodidad.
VISIBILIDAD. El 972H ofrece una visibilidad
excelente de las partes delantera y trasera de
la máquina. Tiene ventanas planas libres de
distorsión que van hasta el piso de la cabina
lo que permite una excelente visibilidad
del cucharón. Los limpiaparabrisas de
brazo húmedo en la parte delantera y trasera
mantienen las ventanas limpias en cualquier
condición. El techo de la cabina tiene canales
que guían el agua de lluvia hacia las esquinas
de la cabina manteniendo limpias las ventanas.
Posee unas proyecciones por todos los lados
que protegen al operador contra el reflejo
del sol.
Conjunto de limpieza de parabrisas.
Conjunto de limpieza de parabrisas
optativo que proporciona escalones y
pasamanos adicionales para facilitar el
acceso para la limpieza de las ventanas
delanteras.
Cámara de visión trasera. Se dispone de
una cámara de visión trasera optativa para
supervisar claramente el movimiento detrás
del cargador de ruedas.
Conjuntos de iluminación. Se dispone de
conjuntos de iluminación optativos para
aplicaciones de desplazamiento por carretera
o luces bajas. Las luces optativas de Descarga
de Alta Densidad (HID) proporcionan una
iluminación excepcional para el trabajo
nocturno. Se dispone de una baliza giratoria
como característica de seguridad.
VIBRACIONES. Caterpillar entiende que
los cargadores de ruedas trabajan en algunos
de los entornos más rigurosos. Al controlar
las vibraciones normales de la máquina,
se mejoran la eficiencia y la productividad
del operador. El 972H Cat está diseñado
de arriba a abajo con muchas características,
tanto normales como optativas, que reducen
las vibraciones.
• El eje trasero oscilante sigue el contorno
del suelo permitiendo que la cabina
permanezca estable.
• La cabina está sujeta al bastidor con
montajes aislados diseñados para reducir
las cargas de impacto procedentes
del terreno.
• La junta de articulación está equipada
con dos válvulas neutralizadoras que
impiden el contacto entre bastidores.
• La amortiguación del cilindro reduce la
velocidad del cucharón al alcanzar los
límites de desplazamiento, impidiendo
las sacudidas de la máquina.
• El control de amortiguación es una opción
diseñada para reducir las sacudidas y los
rebotes durante las operaciones de carga
y transporte. Dispone de un acumulador
que actúa como un amortiguador para
reducir el cabeceo de la máquina y permitir
un desplazamiento más suave sobre un
terreno irregular.
• Desconexiones automáticas controladas
electrónicamente que impiden los tirones
y los rebotes asociados con las paradas
abruptas de los cilindros.
• Controles del accesorio montados en
asientos de suspensión neumática que
reducen las vibraciones verticales que
se transmiten por el piso.
ENTRADA Y SALIDA. Escalera con escalones
de autolimpieza que mantiene la acumulación
de escombros al mínimo. La escalera está
inclinada 5° hacia adelante para facilitar
la entrada y la salida.
Las plataformas son anchas facilitando el
movimiento hacia la parte delantera o trasera
de la máquina. La puerta principal de la cabina
se abre 180° como máximo y se engancha en
posición para permitir la navegación segura
hacia la parte trasera de la máquina.
12
Trabaje de modo cómodo y eficiente
COMODIDAD PARA EL OPERADOR

La puerta del lado derecho se abre 10°,
o completamente como salida auxiliar
simplemente extrayendo un pasador.
La presencia de una escalera de longitud
máxima en el lado derecho facilita una
salida segura si es necesario.
OPCIONES DE DIRECCIÓN. El 972H ofrece
una opción de sistemas de dirección para
dar flexibilidad a su aplicación.
Dirección convencional.
La configuración de dirección convencional
ofrece un sistema de dirección hidráulico
con unidad de dosificación manual que
requiere poco esfuerzo. La dirección con
detección de carga transmite potencia al
sistema de dirección sólo cuando se necesite.
Cuando no se utilice el sistema de dirección,
se dispone de más potencia del motor para
generar fuerza de arrastre en las ruedas,
fuerza de desprendimiento y fuerza de
levantamiento, y resulta en un menor
consumo de combustible. La columna
de la dirección se inclina para máxima
comodidad del operador.
Dirección Command Control. La dirección
Command Control es un sistema de detección
de carga que conecta el volante con las
posiciones en ángulo del bastidor para
proporcionar la cantidad correcta de control
de la dirección. La velocidad con que gira
la máquina es proporcional a la posición del
volante. Sólo se requiere una fuerza de menos
de seis libras (26 N) del operador, sin importar
las condiciones. La articulación completa
de la máquina se realiza con un giro de ±70°
del volante en contraste con dos o tres giros
de 360° de un volante convencional.
El volante Command Control contiene el
interruptor de avance/neutral/retroceso y el
botón de cambios ascendentes/descendentes
– permitiendo que la mano izquierda
permanezca en el volante en todo momento.
Los controles del accesorio están integrados
en el apoyabrazos derecho de modo que se
mueven con el operador.
CONTROLES. El tablero de control principal
en el 972H está ubicado en la parte superior
derecha del montante de la estructura ROPS,
lo que mantiene los interruptores y controles
al alcance del operador sin obstruir la
visibilidad del terreno. Además, al tener
todos los interruptores y controles ubicados
convenientemente se permite una mayor
eficiencia y se mejora la productividad
mientras se reduce la fatiga del operador
al mínimo.
EXCAVACIÓN AUTOMÁTICA DE AGREGADOS.
El sistema optativo de excavación automática
de agregados proporciona ciclos de carga
más sencillos y cargas útiles uniformemente
máximas sin tocar los controles –
reduciendo la fatiga del operador.
13

• Mayor rendimiento de su inversión en
cargadores de ruedas mediante la eficiencia
demostrada de combustible Cat
• Mirillas, puntos de mantenimiento
agrupados, acceso sencillo al motor,
drenajes ecológicos, baterías libres de
mantenimiento – todo esto simplifica
el mantenimiento diario
• Sistemas monitores electrónicos que hacen
el seguimiento del estado del producto
para evitar reparaciones costosas no
programadas
• Disponibilidad de piezas sin paralelo
que reduce el tiempo de inactividad
• Valor de reventa excelente proporcionado
por la calidad original Cat, servicio
extraordinario del distribuidor y programas
de respaldo del distribuidor inigualables
• Los servicios financieros de Caterpillar y
los distribuidores Cat entienden su negocio
EFICIENCIA DE COMBUSTIBLE.
Muchos fabricantes pregonan que el
consumo de combustible es uno de los
factores determinantes de la adquisición de
la máquina, pero el consumo de combustible
no lo es todo. La productividad también debe
ser una parte importante de la decisión. Y lo
que es aún más importante, se debe considerar
la forma en que se relaciona el consumo de
combustible con la productividad, es decir
la eficiencia del combustible.
La eficiencia de combustible puede
definirse simplemente como más trabajo
a menor costo. Se calcula dividiendo las
toneladas de material desplazadas por hora por
unidad de combustible consumido por hora.
Eficiencia de combustible del 972H.
Las pruebas del cliente del 972H muestran
una mejora de la eficiencia de combustible
en comparación con el 972G de la Serie II.
Estos ahorros de combustible se logran usando
el sistema hidráulico de detección de carga de
flujo proporcional de Caterpillar, el software
del sistema de administración de velocidad
en vacío del motor, el control de cambios
variable y la tecnología ACERT.
Economía de combustible con la tecnología
ACERT. Basada en las pruebas de Caterpillar,
el consumo de combustible de los motores
Cat con tecnología ACERT es de un 3 a un
5% menor que con la tecnología actual de la
competencia. Este consumo de combustible
está relacionado directamente con la
combustión completa del combustible debido
a la integración entre el control electrónico
que supervisa las condiciones del motor, el
sistema de administración de aire que controla
el volumen de aire y el sistema de combustible
que suministra justo la cantidad correcta de
combustible según sea necesario.
Convertidor de Par con Estator de Giro Libre
(FWSTC). El convertidor de par de estator
de giro libre aumenta la eficiencia del tren
de fuerza en las operaciones de carga y
transporte, lo que contribuye a una mayor
eficiencia del combustible del 972H.
SISTEMA DE ADMINISTRACIÓN DE
VELOCIDAD EN VACÍO DEL MOTOR.
El Sistema de Administración de Velocidad
en Vacío del Motor (EIMS) aumenta al
máximo la eficiencia del combustible y da
flexibilidad para administrar las velocidades
en vacío para los requisitos de aplicaciones
específicas. Se dispone de cuatro velocidades
de control en vacío.
Modalidad de invernación. La velocidad
en vacío disminuye después de un tiempo
prefijado para proporcionar un menor consumo
de combustible, menores niveles de sonido
y menores emisiones.
Modalidad de trabajo. Ajuste las velocidades
de trabajo en vacío según la preferencia del
cliente y las condiciones de operación.
Modalidad de calentamiento. Mantenga
el motor a una temperatura uniforme
en condiciones frías.
Modalidad de bajo voltaje. Impida el drenaje
de la batería debido a altas cargas eléctricas
de los accesorios.
MANTENIMIENTO. El mantenimiento
apropiado de su cargador de ruedas puede
controlar los gastos y disminuir sus costos
de posesión y operación. El 972H proporciona
una capacidad de servicio inigualable al
ofrecer lo siguiente:
• Centro de servicio hidráulico
• Centro de servicio eléctrico
• Mirillas bien protegidas fácilmente visibles
• Punto de mantenimiento a nivel del terreno
• Acceso sencillo al compartimiento
del motor
• Drenajes ecológicos para lograr un
drenaje de fluido sencillo y limpio
• Indicadores de desgaste de los frenos
para facilitar la inspección
• Baterías libres de mantenimiento
• Intervalos de cambio de aceite y filtro
ampliados
• Parrilla abatible hacia afuera resistente
a las partículas suspendidas en el aire
que permite un flujo de aire eficiente
14

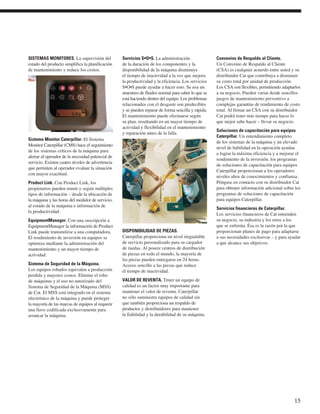

El 972H – El mejor valor para su operación
COSTOS DE POSESIÓN Y OPERACIÓN

SISTEMAS MONITORES. La supervisión del
estado del producto simplifica la planificación
de mantenimiento y reduce los costos.
Sistema Monitor Caterpillar. El Sistema
Monitor Caterpillar (CMS) hace el seguimiento
de los sistemas críticos de la máquina para
alertar al operador de la necesidad potencial de
servicio. Existen cuatro niveles de advertencia
que permiten al operador evaluar la situación
con mayor exactitud.
Product Link. Con Product Link, los
propietarios pueden reunir y seguir múltiples
tipos de información – desde la ubicación de
la máquina y las horas del medidor de servicio,
al estado de la máquina e información de
la productividad.
EquipmentManager. Con una suscripción a
EquipmentManager la información de Product
Link puede transmitirse a una computadora.
El rendimiento de inversión en equipos se
optimiza mediante la administración del
mantenimiento y un mayor tiempo de
actividad.
Sistema de Seguridad de la Máquina.
Los equipos robados equivalen a producción
perdida y mayores costos. Elimine el robo
de máquinas y el uso no autorizado del
Sistema de Seguridad de la Máquina (MSS)
de Cat. El MSS está integrado en el sistema
electrónico de la máquina y puede proteger
la mayoría de las marcas de equipos al requerir
una llave codificada exclusivamente para
arrancar la máquina.
Servicios S•O•S. La administración
de la duración de los componentes y la
disponibilidad de la máquina disminuye
el tiempo de inactividad a la vez que mejora
la productividad y la eficiencia. Los servicios
S•O•S puede ayudar a hacer esto. Se usa un
muestreo de fluidos normal para saber lo que se
está haciendo dentro del equipo. Los problemas
relacionados con el desgaste son predecibles
y se pueden reparar de forma sencilla y rápida.
El mantenimiento puede efectuarse según
su plan, resultando en un mayor tiempo de
actividad y flexibilidad en el mantenimiento
y reparación antes de la falla.
DISPONIBILIDAD DE PIEZAS.
Caterpillar proporciona un nivel inigualable
de servicio personalizado para su cargador
de ruedas. Al poseer centros de distribución
de piezas en todo el mundo, la mayoría de
las piezas pueden entregarse en 24 horas.
Acceso sencillo a las piezas que reduce
el tiempo de inactividad.
VALOR DE REVENTA. Tener un equipo de
calidad es un factor muy importante para
mantener el valor de reventa. Caterpillar
no sólo suministra equipos de calidad sin
que también proporciona un respaldo de
productos y distribuidores para mantener
la fiabilidad y la durabilidad de su máquina.
Convenios de Respaldo al Cliente.
Un Convenio de Respaldo al Cliente
(CSA) es cualquier acuerdo entre usted y su
distribuidor Cat que contribuya a disminuir
su costo total por unidad de producción.
Los CSA son flexibles, permitiendo adaptarlos
a su negocio. Pueden variar desde sencillos
juegos de mantenimiento preventivo a
complejas garantías de rendimiento de costo
total. Al firmar un CSA con su distribuidor
Cat podrá tener más tiempo para hacer lo
que mejor sabe hacer – llevar su negocio.
Soluciones de capacitación para equipos
Caterpillar. Un entendimiento completo
de los sistemas de la máquina y un elevado
nivel de habilidad en la operación ayudan
a lograr la máxima eficiencia y a mejorar el
rendimiento de la inversión. los programas
de soluciones de capacitación para equipos
Caterpillar proporcionan a los operadores
niveles altos de conocimientos y confianza.
Póngase en contacto con su distribuidor Cat
para obtener información adicional sobre los
programas de soluciones de capacitación
para equipos Caterpillar.
Servicios financieros de Caterpillar.
Los servicios financieros de Cat entienden
su negocio, su industria y los retos a los
que se enfrenta. Ésa es la razón por la que
proporcionan planes de pago para adaptarse
a sus necesidades exclusivas – y para ayudar
a que alcance sus objetivos.
15

• Puntos de servicio y mirillas agrupados
para efectuar un mantenimiento diario
sencillo
• Acceso conveniente al compartimiento
de motor para lograr un servicio excelente
• Parrilla abatible hacia afuera y núcleos
de enfriamiento para facilitar la limpieza
• Sistemas electrónicos para supervisar
el estado del producto
CENTRO DE SERVICIO HIDRÁULICO.
Los filtros de aceite de la transmisión e
hidráulicos están ubicados en el centro de
servicio hidráulico, detrás de la escalera de
acceso articulada del lado derecho. El tanque
de aceite hidráulico puede drenarse desde
este lugar usando el orificio de acceso.
• Intervalo de cambio del filtro hidráulico
de 500 horas
• Intervalo de cambio del filtro
de transmisión de 1.000 horas
CENTRO DE SERVICIO ELÉCTRICO.
Las baterías, el panel de relés y una caja
de herramientas optativa están ubicadas
convenientemente debajo de la plataforma
de acceso del lado izquierdo. El interruptor
de parada del motor está alojado con el panel
de relés. Un compartimiento integrado en la
plataforma de acceso contiene el interruptor
de accionamiento de inclinación del capó,
el interruptor principal y el receptáculo
de arranque auxiliar optativo.
PUNTOS DE ENGRASE A NIVEL DEL TERRENO.
Los puntos de engrase están agrupados en el
lado derecho de la máquina en dos lugares
convenientes – en un compartimiento de
servicio justo debajo de la plataforma de
servicio del lado derecho, y en un grupo
ubicado justo fuera del bastidor del extremo
opuesto al motor. Estas posiciones facilitan
la lubricación sencilla de los componentes
vitales ubicados en toda la máquina.
LUBRICACIÓN AUTOMÁTICA. Reduce el
tiempo pasado en el mantenimiento diario y
el tiempo de inactividad para reparaciones no
planificadas debido a un engrase inadecuado
con el sistema de lubricación automático
optativo de Caterpillar. La lubricación
precisa de los pasadores y bujes a intervalos
específicos disminuye el desgaste de los
componentes y reduce la contaminación
del terreno debida a un engrase excesivo.
TOMAS DE PRESIÓN REMOTAS. Las tomas
de presión para los sistemas de la dirección
e hidráulico, transmisión (optativo) y frenos
están agrupados detrás de un panel de acceso
justo debajo de la plataforma de servicio
del lado derecho.
SERVICIOS S•O•S. Las válvulas de muestreo
del 972H permiten un acceso rápido al aceite
del motor, de la transmisión e hidráulicos
para el análisis S•O•S. Se pueden optimizar
los intervalos de cambio de aceite y otros
servicios según su plan de trabajo, reduciendo
el tiempo de inactividad y administrando
los gastos.
MIRILLAS. Tiene mirillas bien protegidas
pero fácilmente visibles para el aceite de
la transmisión, hidráulico y el refrigerante
del radiador que permiten efectuar
comprobaciones diarias sencillas mientras
reducen el riesgo de entrada de contaminantes
en los sistemas.
INDICADORES DE DESGASTE DE LOS
FRENOS. Los ejes están equipados con
indicadores de desgaste de frenos estándar,
permitiendo a un técnico determinar fácilmente
cuándo es necesario efectuar el servicio de
los frenos.
16
Mantenimiento sencillo – Servicio sencillo
FACILIDAD DE SERVICIO

ACCESO AL COMPARTIMIENTO DEL
MOTOR. El capó no metálico del 972H se
ha cambiado de diseño y estilo con respecto
a los modelos anteriores. Los paneles laterales
y superior son más fuertes debido a las
nervaduras de refuerzo más robustas –
el cambio de perfil también confiere
rigidez al capó.
Dispone de un solo cilindro de levantamiento
mecánico con retroceso manual que abre
el capó. El capó inclinable permite un acceso
excelente al compartimiento del motor, y si
es necesario, todo el capó puede retirarse con
los puntos de levantamiento integrados.
Con el capó cerrado, los cambios rápidos
de los niveles de aceite del motor y la mirilla
del refrigerante puede completarse a través
de las puertas de servicio laterales.
Los paneles ubicados detrás de los neumáticos
se levantan hacia arriba y pueden quitarse para
lograr un acceso adicional. Los guardabarros
de desplazamiento por carretera están
articulados por la parte trasera y se abren hacia
afuera facilitando el acceso al compartimiento
del motor.
SISTEMA DE ENFRIAMIENTO. El acceso al
sistema de enfriamiento para la limpieza y el
mantenimiento es extraordinario. La parrilla
perforada y corrugada reduce al mínimo la
acumulación de residuos y se abre hacia afuera
para facilitar la limpieza y el acceso de los
núcleos de enfriamiento.
El condensador de aire acondicionado de
ancho máximo y los núcleos del enfriador
de aceite se abaten hacia afuera 45° para
permitir el acceso sencillo a la cara trasera
del radiador. Los paneles de acceso a ambos
lados de la estructura del soporte del radiador
permiten el acceso a la cara delantera de los
núcleos del radiador y del posenfriador de
aire a aire para facilitar la limpieza.
BOMBA ELÉCTRICA DE CEBADO. Hay una
bomba eléctrica de cebado de combustible
ubicada en la base del filtro de combustible
principal que elimina la necesidad de llenar
de forma preliminar o cebar manualmente
los filtros después de un cambio, eliminando
la contaminación del motor.
DRENAJES ECOLOGICOS. Los aceites del
motor, transmisión e hidráulicos pueden
drenarse fácilmente con drenajes ecológicos de
equipos estándar. La presencia de un drenaje
ecológico de aceite de los ejes es optativo.
CABINA. El puesto completo del operador
puede retirarse en unos 45 minutos y es fácil
volver a sujetarla. Se usan desconexiones
rápidas para que no haya necesidad de
cortar cables y no se pierda refrigerante.
La limpieza de la cabina se facilita mediante
la presencia de canales en el piso de la cabina
y sin umbral en la puerta – el piso puede
barrerse o trapearse fácilmente.
CONJUNTO DE LIMPIEZA DE PARABRISAS.
El conjunto optativo de limpieza del
parabrisas consta de dos escalones para el
bastidor delantero del cargador, dos pasamanos
adicionales y un espejo plegable. Este conjunto
permite el acceso a todo el parabrisas delantero
con el fin de facilitar la limpieza.
RESPALDO TOTAL AL CLIENTE.
Los técnicos de servicio en la obra de Cat
tiene la experiencia y herramientas necesarias
para efectuar el servicio de su cargador en la
obra. Se dispone de expertos técnicos en el
distribuidor y en Caterpillar para proporcionar
una asistencia adicional con el fin de asistir
a los técnicos de reparación en la obra
cuando sea necesario.
Cuando la reparación en la obra no sea
suficiente, los distribuidores Cat están
completamente equipados para efectuar
el servicio de su cargador rápidamente.
17

18 Cargador de Ruedas 972H especificaciones
Sistema hidráulico
Sistema de cucharón/herramienta – 320 L/min 84,5 gal/min
Salida de la bomba
Tipo de bomba del sistema Pistón
de la dirección
Tiempo de ciclo hidráulico – Subir 5,9 Segundos
Tiempo de ciclo hidráulico – 2,1 Segundos
Descargar
Tiempo de ciclo hidráulico – 2,4 Segundos
Bajar, vacío, descenso libre
Tiempo de ciclo hidráulico – Total 10,4 Segundos
• Sistema del accesorio (estándar), bomba de pistones –
Valores nominales de 2.100 rpm y 1.000 lb/pulg
2
(6.900 kPa).
• Tiempo del ciclo con carga útil nominal
Frenos
Frenos Cumple con
las normasrequeridas.
• Cumple con las normas de OSHA, SAE J1473 OCT90 y ISO 3450-1985.
Ejes
Delantero Parte delantera fija
Trasero Oscilación ± 13°
Subida y bajada máximas 502 mm 19,8 pulg
de una sola rueda
Neumáticos
Neumáticos Escoja entre una variedad
de neumáticos para adaptarse
a su aplicación.
• Puede escoger entre: 26.5R25, L-2
26.5R25, L-3 (XHA)
26.5R25, L-5 (VSDL)
26.5-25, L-3 (SRG, SHRL)
750/65R25, L-3
• NOTA: En algunas aplicaciones (como trabajos de carga y
transporte), la capacidad de productividad del cargador puede
exceder la capacidad en toneladas métricas-km/h (toneladas
cortas-millas por hora) de los neumáticos. Caterpillar recomienda
que consulte con un proveedor de neumáticos para evaluar todas
las condiciones antes de seleccionar un modelo de neumático.
Se dispone de la gama de tamaños de 26.5-25 y otros neumáticos
especiales a petición.
Motor
Modelo de motor Caterpillar C13 ATAAC
Potencia bruta – SAE J1995 229 kW 307 hp
Potencia neta – ISO 9249 214 kW 287 hp
Potencia neta – SAE J1349 212 kW 284 hp
Potencia neta – 80/1269/EEC 214 kW 287 hp
Par máximo (neto) a 1.400 rpm 1.332 N•m 983 lb-pie
Reserva de par total 40%
Calibre 130 mm 5,12 pulg
Carrera 157 mm 6,18 pulg
Cilindrada 12,5 L 762,8 pulg
3
• Motor Caterpillar con tecnología ACERT™ –
Cumple con EPA Tier III, UE Stage III
• Estas clasificaciones se aplican a 1.800 rpm cuando la prueba
se realiza en las condiciones normales especificadas.
• Clasificación para la potencia neta anunciada basada en la potencia
disponible cuando el motor esté equipado con alternador, filtro de
aire, silenciador y mando de ventilador hidráulico a petición a la
velocidad máxima del ventilador.
Pesos
Peso en orden de trabajo 25.148 kg 55.451 lb
3
(6,0 yd
3
) con cuchilla
empernable
Cucharones
Capacidades de los cucharones 3,8-4,6 m
3
5,0-6,0 yd
3
Capacidad máx. del cucharón 4,6 m
3
6 yd
3
Specificaciones de operación
Carga límite de equilibrio 16.903 kg 37.271 lb
estático, a pleno giro
Fuerza de desprendimiento 230 kN 51.750 lb
• Para cucharón de uso general de 4,6 m3
(6,0 yd
3
) con cuchilla
empernable
Transmisión
Avance 1 7,2 kph 4,5 mph
Retroceso 1 8,2 kph 5,1 mph
Retroceso 4 38,8 kph 24 mph
• Velocidades máximas de desplazamiento (neumáticos 26.5-25).

19Cargador de Ruedas 972H especificaciones
Capacidades de llenado
Tanque de combustible – 380 L 100,4 gal
Estándar
Sistema de enfriamiento 39 L 10,3 gal
Cárter 35 L 9,25 gal
Transmisión 35 L 9,25 gal
Diferenciales y mandos 64 L 16,9 gal
finales – delanteros
Diferenciales y mandos 64 L 16,9 gal
finales – traseros
Tanque hidráulico 110 L 29 gal
Cabina
Estructuras ROPS / FOPS Cumple con
las normas SAE e ISO.
• La cabina Caterpillar con estructura integrada de protección
contra vuelcos (ROPS) es estándar en Norteamérica y Europa.
• La estructura ROPS cumple con los criterios SAE J1040 APR88
e ISO 3471:1994.
• La estructura protectora contra la caída de objetos (FOPS) cumple
con los criterios del Nivel II de SAE J231 JAN81 e ISO 3449:1992.
• El nivel de presión de ruido del operador medido según los
procedimientos especificados en la norma ISO 6394:1998 es de
73,3 dB(A) para la cabina proporcionada por Caterpillar, cuando
está instalada y con un mantenimiento correctos, y la prueba
se realiza con las puertas y ventanas cerradas.
• Se necesitará protección para los oídos cuando se haga funcionar
una máquina con cabina y puesto del operador abiertos (si no
se efectúa el mantenimiento necesario o las puertas/ventanas
permanecen abiertas) durante períodos prolongados o en ambientes
muy ruidosos.
• El nivel de presión de ruido es de 111 dB(A) medido según el
procedimiento de prueba estática y en las condiciones especificadas
en la norma ISO 6395:1998, para una configuración de máquina
estándar.

Especificaciones de operación
Cucharones de uso general
Dientes y Cuchillas Dientes y Cuchillas
Cucharón Dientes segmentos empernables Dientes segmentos empernables
Capacidad nominal m3
3,80 4,00 4,00 4,00 4,30 4,30
del cucharón (§) yd3
5,00 5,25 5,25 5,25 5,50 5,50
Capacidad a ras (§) m3
3,28 3,43 3,43 3,43 3,62 3,62
yd3
4,29 4,48 4,48 4,48 4,73 4,73
Ancho (§) mm 3.145 3.145 3.059 3.306 3.306 3.220
pies/pulg 10'4" 10'4" 10'0" 10'10" 10'10" 10'7"
Altura de descarga a 45º y mm 3.157 3.157 3.309 3.157 3.157 3.309
levantamiento máximo (§) pies/pulg 10'4" 10'4" 10'10" 10'4" 10'4" 10'10"
Alcance de descarga a 45º y mm 1.386 1.386 1.246 1.386 1.386 1.246
Alcance con brazo de
levantamiento horizontal mm 3.037 3.037 2.832 3.037 3.037 2.832
y cucharón nivelado (§) pies/pulg 10'0" 10'0" 9'4" 10'0" 10'0" 9'4"
Profundidad de excavación (§) mm 58 88 88 58 88 88
pulg 2,28 3,46 3,46 2,28 3,46 3,46
Longitud total mm 9.289 9.289 9.065 9.289 9.289 9.065
pies/pulg 30'6" 30'6" 29'9" 30'6" 30'6" 29'9"
Altura total con el cucharón mm 6.075 6.075 6.075 6.075 6.075 6.075
completamente subido pies/pulg 19'11" 19'11" 19'11" 19'11" 19'11" 19'11"
Círculo de giro del cargador
con el cucharón en la mm 14.937 14.937 14.725 15.082 15.082 14.872
posición de transporte (§) pies/pulg 49'0" 49'0" 48'4" 49'6" 49'6" 48'9"
Carga límite de equilibrio kg 19.169 18.805 18.989 19.191 18.796 19.009
estático, máquina recta* lb 42.268 41.465 41.871 42.316 41.445 41.915
estático a giro pleno de 37º lb 37.417 36.658 37.062 37.443 36.612 37.081
Fuerza de desprendimiento** (§) kN 258 241 242 258 240 242
lb 58.050 54.225 54.450 58.050 54.000 54.450
Peso en orden de trabajo* (§) kg 25.424 25.576 25.436 25.488 25.679 25.512
lb 56.060 56.395 56.086 56.201 56.622 56.254
(§) Las especificaciones y los valores nominales cumplen con todas las normas correspondientes recomendadas por la Society of Automotive Engineers,
incluida la Norma J732C de la SAE que regula los valores nominales de los cargadores.
* Las cargas de equilibrio estáticas y los pesos en orden de trabajo mostrados se basan en la configuración normal de la máquina con neumáticos 26.5R25 L-4
Firestone, tanque de combustible lleno, refrigerantes, lubricantes, sistema de aire acondicionado, control de amortiguación, protector del tren de fuerza,
guardabarros metálicos para el desplazamiento por carretera, y operador.
** Medida a 102 mm (4,0") detrás de la punta de la cuchilla con el pasador de bisagra del cucharón como punto de pivote según SAE J732C.

Cucharones de uso general
4,30 4,50 4,50 4,40 4,60 4,60
5,50 5,75 5,75 5,75 6,00 6,00
3,67 3,82 3,82 3,85 4,00 4,00
yd3
4,80 5,00 5,00 5,04 5,23 5,23
Ancho (§) mm 3.306 3.306 3.220 3.306 3.306 3.220
pies/pulg 10'10" 10'10" 10'7" 10'10" 10'10" 10'7"
pulg 2,28 3,46 3,46 2,64 3,82 3,82
pies/pulg 30'8" 30'8" 29'11" 30'9" 30'9" 30'0"
lb 55.575 51.975 52.200 54.900 51.525 51.750
lb 56.320 56.741 56.373 55.398 55.820 55.451

Especificaciones de operación
Cucharones para manipulación de materiales
4,00 4,30 4,30 4,50 4,70 4,70
5,25 5,50 5,50 5,75 6,00 6,00
3,51 3,66 3,66 3,88 4,03 4,03
yd3
4,59 4,78 4,78 5,07 5,27 5,27
Ancho (§) mm 3.306 3.306 3.220 3.306 3.306 3.220
pies/pulg 10'10" 10'10" 10'7" 10'10" 10'10" 10'7"
pulg 2,28 3,46 3,46 2,28 3,46 3,46
pies/pulg 30'6" 30'6" 29'9" 30'10" 30'10" 30'1"
lb 57.150 53.325 53.775 53.100 49.725 50.175
lb 56.305 56.726 56.358 56.549 56.971 56.602

Cucharones
de servicio Cucharón Cambio de
Cucharones de uso general Cucharón pesado para alto levan-
de acoplamiento rápido para roca para roca desechos tamiento en
Dientes y Cuchillas Dientes y Dientes y Cuchillas las especi-
Dientes segmentos empernables segmentos segmentos empernables ficaciones
3,95 4,15 4,15 4,00 4,00 6,50
5,25 5,50 5,50 5,25 5,25 8,50
3,43 3,60 3,60 3,45 3,45 5,60
yd3
4,49 4,71 4,71 4,52 4,52 7,28
Ancho (§) mm 3.306 3.306 3.220 3.270 3.270 3.355
pies/pulg 10'10" 10'10" 10'7" 10'9" 10'9" 11'0"
Altura de descarga a 45º y mm 3.068 3.068 3.219 3.075 3.075 3.212 335,75
levantamiento máximo (§) pies/pulg 10'1" 10'1" 10'7" 10'1" 10'1" 10'6" 1'1"
Alcance de descarga a 45º y mm 1.474 1.474 1.335 1.603 1.603 1.138 23,16
levantamiento máximo (§) pies/pulg 4'10" 4'10" 4'5" 5'3" 5'3" 3'9" 1"
levantamiento horizontal y mm 3.163 3.163 2.958 3.244 3.244 2.845 309
cucharón nivelado (§) pies/pulg 10'5" 10'5" 9'8" 10'8" 10'8" 9'4" 1'0"
Profundidad de excavación (§) mm 67 94 94 98 98 113 -4,54
pulg 2,64 3,70 3,70 3,86 3,86 4,45 -0,1"
Longitud total mm 9.419 9.419 9.196 9.488 9.488 9.096 334,79
pies/pulg 30'11" 30'11" 30'2" 31'2" 31'2" 29'10" 1'1"
Altura total con el cucharón mm 6.035 6.035 6.035 6.067 6.394 6.722 335,75
completamente subido pies/pulg 19'10" 19'10" 19'10" 19'11" 21'0" 22'1" 1'1"
con el cucharón en la mm 15.158 15.158 14.946 15.159 15.159 15.022 330,32
posición de transporte (§) pies/pulg 49'9" 49'9" 49'0" 49'9" 49'9" 49'3" 1'1"
Carga límite de equilibrio kg 18.387 17.996 18.221 18.618 18.483 19.458 -1.802
estático, máquina recta* lb 40.543 39.681 40.177 41.053 40.755 42.905 -3.973
Carga límite de equilibrio kg 16.256 15.883 16.107 16.415 16.281 17.153 -1.643
estático a giro pleno de 37º lb 35.844 35.022 35.516 36.195 35.900 37.822 -3.623
Fuerza de desprendimiento** (§) kN 229 214 216 214 213 236 -7
lb 51.525 48.150 48.600 48.150 47.925 53.100 -1.654
Peso en orden de trabajo* (§) kg 25.412 25.603 25.436 25.901 26.075 26.051 74
lb 56.033 56.455 56.086 57.112 57.495 57.442 163

1 Altura hasta la parte de arriba de la estructura ROPS 3.606 mm (11'10")
2 Altura hasta la parte superior del tubo de escape 3.557 mm (11'8")
3 Altura hasta la parte superior del capó 2.683 mm (8'10")
4 Espacio libre sobre el suelo con neumáticos 26.5R25 L-4 Firestone
(vea otros neumáticos en la tabla de opciones de neumáticos) 496 mm (1'8")
5 Altura del pasador del cucharón 4.466 mm (14'8")
6 Desde la línea de centro del eje trasero hasta el contrapeso 2.461 mm (8'1")
7 Distancia entre los ejes 3.450 mm (11'4")
8 Altura del pasador del cucharón en transporte 507 mm (1'8")
9 Desde la línea de centro del eje trasero hasta el enganche 1.725 mm (5'8")
10 Inclinación hacia atrás a levantamiento máximo 55°
11 Ángulo de descarga a levantamiento máximo 51,6°
12 Inclinación hacia atrás en transporte 46,5°
13 Inclinación hacia atrás en el suelo 41,1°
14 Altura hasta la línea de centro del eje 815 mm (2'8")
Dimensiones
Todas las dimensiones son aproximadas.
mm pulgadas mm pulgadas kg lb kg lb
Neumáticos radiales 26.5R25 GP2B GY L2 3.012 119 -20 -0,8 -82 -181 -57 -126
Neumáticos radiales 26.5R25 VMT BS L3 3.015 119 -30 -1,2 48 106 -41 -90
Neumáticos radiales 26.5R25 RT3B GY L3 3.017 119 -20 -0,8 -24 -53 -16 -35
Neumáticos radiales 26.5R25 XHA MX L3 3.017 119 -20 -0,8 -34 -75 -24 -53
Neumáticos radiales 26.5R25 VSDL BS L5 2.956 116 0 0,0 1.214 2.677 847 1.868
Neumáticos radiales de bajo perfil 3.076 121 -20 -0,8 -262 -578 -64 -141
750/65R25 MX L3
Neumáticos de telas sesgadas 2.992 118 -44 -1,7 -358 -789 -478 -1.054
26.5-25 20 PR SRG FS L3
Neumáticos de telas sesgadas 2.974 117 -20 -0,8 7 15 -131 -289
26.5-25 20 PR SHRL GY L3
Neumáticos de telas sesgadas 3.002 118 0 0,0 0 0 0 0
26.5-25 SRG DT FS LDL4
Ancho con
neumáticos
Cambio en
dimensiones
verticales
Cambio en
peso en orden
de trabajo
Cambio en
la carga límite de
equilibrio estático
NOTA: El ancho de la banda de rodadura para 26.5-25 es de 2.230 mm (7'4")
Dimensiones/Especificaciones de los neumáticos
2
3
1
4
5
6 7
89
10
11
12
13
14

Equipo estándar
El equipo estándar puede variar. Consulte a su distribuidor Caterpillar para obtener detalles.
TREN DE FUERZA
Frenos cerrados de discos en baño de aceite completamente
hidráulicos con sistema de frenado integrado (IBS) e indicador
de desgaste de frenos
Motor Cat C13 con tecnología ACERT™ y ATAAC
(posenfriamiento aire a aire)
Ventilador, radiador, controlados electrónicamente, impulsados
hidráulicamente, de detección de temperatura, a petición
Filtros de combustible, primario/secundario
Filtros de aire del motor, primario/secundario
Bomba de cebado de combustible (eléctrica)
Silenciador insonorizado
Radiador de núcleos unitarios
Auxiliar de arranque con éter (listo)
Interruptor de la traba del neutralizador de la transmisión
Convertidor de par de estator de giro libre
Servotransmisión planetaria automática (4A/4R)
Control de Cambios Variable (VSC)
OTROS
Ubicador automático del cucharón
Contrapeso
Acopladores de sellos anulares de ranura Caterpillar
Puertas de acceso de servicio (de cierre con llave)
Drenajes ecológicos de motor, transmisión y sistema hidráulico
Guardabarros de acero (delanteros y traseros)
Protector contra residuos suspendidos en el aire
Enganche de barra de tiro con pasador
Capó no metálico de inclinación eléctrica
Mangueras Caterpillar XT™
Enfriador de aceite hidráulico
Desconexión automática de levantamiento e inclinación
(ajustable en la cabina)
Varillaje de barra en “Z”, tubo transversal de fundición/
palanca de inclinación
Válvulas de muestreo de aceite
Listo para el sistema Product Link
Tomas de presión de diagnóstico remotas
Centro de servicio eléctrico e hidráulico
Mirillas:
Refrigerante del motor
Aceite hidráulico
Nivel de aceite de la transmisión
Dirección con detección de carga
Tapas con candado de protección contra el vandalismo
NEUMÁTICOS, AROS, RUEDAS
Se debe seleccionar un neumático en la sección de accesorios
obligatorios. El precio básico de la máquina incluye una cantidad
basada en un neumático radial de calidad óptima.
ANTICONGELANTE
Concentración mezclada de antemano de 50% de refrigerante de
larga duración con protección anticongelante hasta –34° C (–29° F)
SISTEMA ELÉCTRICO
Alarma de retroceso
Alternador de 80 amperios sin escobillas
Baterías libres de mantenimiento (2) 1.000 CCA
Llave de contacto; interruptor de arranque/parada
Sistema de luces de halógeno (6 en total)
Interruptor general
Motor de arranque eléctrico de servicio pesado
Sistema de arranque y carga (24 voltios)
AMBIENTE DEL OPERADOR
Aire acondicionado, calefacción y descongelador
Traba de las funciones del cucharón/herramienta
Cabina ROPS/FOPS sometida a presión e insonorizada
Lista para conexiones de radio (ocio): incluye antena,
altavoces y convertidor (12 voltios y 10 amperios)
Encendedor de cigarrillos y cenicero (12 voltios)
Gancho para la ropa (2) con correas
Sistema Monitor Computarizado
Instrumentación, medidores:
Indicador digital de gama de marchas
Temperatura del refrigerante del motor
Nivel de combustible, alto/bajo
Temperatura del aceite hidráulico
Velocímetro/Tacómetro
Temperatura del aceite de la transmisión
Instrumentación, indicadores de advertencia:
Temperatura del aceite de los ejes
Salida eléctrica del alternador
Temperatura del múltiple de admisión del motor
Presión de aceite del motor
Nivel de combustible, alto/bajo
Presión de combustible, alta/baja
Derivación del filtro hidráulico
Nivel de aceite hidráulico
Freno de estacionamiento
Presión del aceite de la dirección principal
Presión del aceite del freno de servicio
Derivación del filtro de la transmisión
Controles electrohidráulicos de las funciones
de levantamiento e inclinación
Bocina eléctrica (volante/consola)
Luz del techo (cabina)
Fiambrera, sujetadores de vasos y bandeja personal
Espejo retrovisor (montado en el interior)
Asiento Cat Comfort (tela) con suspensión de aire
Cinturón de seguridad retráctil de 51 mm (2") de ancho
Columna de dirección ajustable
ángulo (volante de dirección y Command Control)
longitud (Command Control únicamente)
Limpia y lavaparabrisas de brazos mojados delanteros y traseros
Limpiaparabrisas delanteros intermitentes
Ventana corrediza (lados derecho e izquierdo)

Equipo optativo
El equipo optativo puede variar. Consulte a su distribuidor Caterpillar para obtener detalles.
Espejos calentados externos plegables
Techo abierto
Sistema de control de carga útil
Impresora del sistema de control de carga útil
Plataforma para la limpieza de ventanas
Antefiltro de la turbina
Antefiltro de la turbina/basura
Product Link
Radio AM/FM de banda meteorológica (cassette)
Radio lista para banda ciudadana
Receptáculo de arranque de 24 voltios
Tomas de presión a distancia (Sistemas de transmisión,
dirección, convertidor e implemento)
Sistema de control de amortiguación de dos o tres válvulas
Asiento con calefacción
Cinturón de seguridad de 76 mm (3") de ancho
Insonorización exterior
Sistema de dirección Command Control
Dirección secundaria
Interruptor de palanca de levantamiento ANR (máquinas con volante)
Visera delantera
Caja de herramientas
Configuraciones especiales de la máquina
Configuración de alto levantamiento de dos y tres válvulas
Configuración de manipulador de chatarra
Configuración para rellenos sanitarios
Conjunto para cargadores de patios
Sistema de excavación automática de agregados
Lubricación automática
Cucharones y herramientas
Herramientas de corte de cucharón – consulte al distribuidor
Cat para obtener detalles adicionales
Cámara de visión trasera
Enfriador del aceite de los ejes
Enfriamiento a altas temperaturas, 50° C (122° F)
Diferenciales
Patinaje limitado delantero o trasero
NO-SPIN trasero
Drenaje ecológico de los ejes
Extensiones de los guardabarros delanteros y traseros
Guardabarros estrechos
Guardabarros para desplazamiento por carretera
Protector de los sellos de los ejes
Protector de malla ancha o pequeña de la ventana delantera
Protector del tren de fuerza
Protector antivandalismo
Calentador del refrigerante del motor, 120 ó 240 voltios
Configuración hidráulica de tres válvulas
Control de palanca universal de dos o tres válvulas
Luces de cambio de dirección
Luces de descarga de intensidad alta (HID)
Luces de desplazamiento por carretera
Luz de advertencia de baliza
Luces de trabajo montadas en la cabina
Sistema de Seguridad de la Máquina
Espejos externos
Espejos calentados externos

Notas

R
Para obtener más información sobre los productos Cat, los servicios de los distribuidores
y las soluciones industriales que ofrece Caterpillar, visítenos en el sitio www.cat.com
© 2005 Caterpillar
Todos los Derechos Reservados
Impreso en EE. UU.
Los materiales y especificaciones están sujetos a cambio sin previo aviso.
Las máquinas que aparecen en las fotos pueden incluir equipo adicional.
Vea a su distribuidor Caterpillar para las opciones disponibles.
CAT, Caterpillar, sus logotipos respectivos y “Caterpillar Yellow,” así como su identidad
corporativa y de producto, indicados en este documento, son marcas registradas de
Caterpillar y no pueden usarse sin autorización previa.
ASHQ5658 (11-05)
Cargador de Ruedas 972H

972h

Más contenido relacionado

La actualidad más candente (6)

Similar a 972h (20)

Último (20)

972h
