Seguridad eléctrica en plantas fotovoltaicas
- 1. SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS
- 2. R.D. 1663/2000 : Conexión de Instalaciones Fotovoltaicas a la Red de Baja Tensión R.E.B.T. 2002 : Reglamento Electrotécnico de Baja Tensión R.D. 2818/1998 : Producción de Energía Eléctrica por Instalaciones Abastecidas por Recursos o Fuentes de Energía Renovables, Residuos y Cogeneración SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS
- 3. SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS LINEA AEREA CENTRO DE TRANSFORMACION CONTADORES PANELES SOLARES FOTOVOLTAICOS

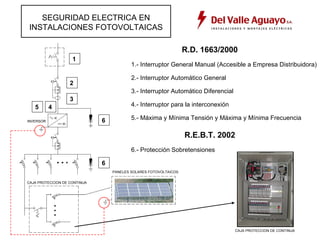

- 4. SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS INVERSOR CAJA PROTECCION DE CONTINUA PANELES SOLARES FOTOVOLTAICOS CAJA PROTECCION DE CONTINUA R.D. 1663/2000 1.- Interruptor General Manual (Accesible a Empresa Distribuidora) 1 2.- Interruptor Automático General 2 3.- Interruptor Automático Diferencial 3 5 5.- Máxima y Mínima Tensión y Máxima y Mínima Frecuencia 4.- Interruptor para la interconexión 4 R.E.B.T. 2002 6.- Protección Sobretensiones 6 6
- 5. SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS PANELES SOLARES FOTOVOLTAICOS INVERSOR DC AC - Primer Defecto de Aislamiento – no hay corriente de derivación a Tierra. Selección Fusibles Umax. In / Icc - Segundo Defecto de Aislamiento - Cortocircuito CORTOCIRCUITO
- 6. SEGURIDAD ELECTRICA EN INSTALACIONES FOTOVOLTAICAS Gracias por su Atención
