- 1. Redes III tema 2 1 Estándares de Banda Ancha
- 2. Redes III tema 2 2 Estándares de Banda Ancha • DWDM • PDH/SDH • ATM • MPLS
- 3. Redes III tema 2 3 Multiplexación en longitud de onda (WDM) • WDM(Wavelength Division Multiplexing, multiplexación por división en longitudes de onda) consiste en: Enviar varias señales a diferentes longitudes de onda (diferentes λ) por una misma fibra (luz de varios ‘colores’) • WDM puede ser: – Densa (DWDM, ‘Dense’ WDM): se utilizan 16 o más λ – Ligera (CWDM ‘Coarse’ WDM): se utilizan 2 ó 4 λ • Las interfaces EO permiten que cada λ transporte 10 ó40 Gbps
- 4. Redes III tema 2 4 Transmisión óptica: ventanas en fibra óptica
- 5. Redes III tema 2 5 Ventanas • La fibra óptica no es igualmente transparente a todas las λ (longitudes de onda); hay cuatro ‘ventanas’ en las que es más transparente: GE: Gigabit Ethernet 10GE: 10 Gigabit Ethernet
- 6. Redes III tema 2 6 Capacidad de las ventanas
- 7. Redes III tema 2 7 Capacidad con DWDM
- 8. Redes III tema 2 8 Evolución • Mejoras en la tecnología de multiplexación • Mejoras en la la capacidad por canal: – Al aumentar la calidad los interfaces EO – Al mejorar la propia calidad de las fibras y elementos del sistema (amplificadores, ROADMs, etc.)
- 9. Redes III tema 2 9 Enlaces punto-a-punto
- 10. Redes III tema 2 10 Conexión WDM
- 11. Redes III tema 2 11 Punto-a-punto DWDM • Optimiza el uso de F.O. : 80 λ de 10 Gbps sobre un par de F.O. • Las Redes JDS/IP son tributarios para el sistema DWDM • Oferta de “Servicio λ” a clientes
- 12. Redes III tema 2 12 Emulación SDH • La WDM permite, además, emular a las redes de transporte SDH mediante equipos add/drop de canales ópticos: OADM • Los OADM Deben de poderse configurar para extraer un número máximo de canales. • La selección de canales a extraer debe de poderse realizar por el usuario mediante control remoto, incluyendo los transpondedores sin afectar a los que ya operan. • No se debe forzar al usuario a realizar una planificación de antemano de los canales que quiere extraer en un nodo • Deben de mantener pérdidas constantes independientemente del número de canales que se desee extraer.
- 13. Redes III tema 2 13 Topologías OADM • Los equipos OADM pueden introducirse como conmutadores en topologías punto-a-punto, anillo o mallas.
- 14. Redes III tema 2 14 Uso de WDM para aumentar el ancho de banda • El incremento de tráfico del nodo #2 puede resolverse 1. Vía TDM actualizando todos los equipos ADM del anillo. (costoso) 2. Añadiendo una nueva fibra exclusiva para ese nodo (viable). 3. Mediante WDM, cambiando los ADMs por OADMs. Proceso inicialmente caro pero escalable y de fácil gestión
- 15. Redes III tema 2 15 Elementos de redes ópticas: OXC • Los OXC cumplen la misma función que los digital cross connect de SDH. • También se conocen como reencaminadores en longitud de onda (λ router) • Su misión es dirigir la información hacia la salida dependiendo de la longitud de onda de la la señal de entrada. • Un OXC se compone demultiplexores, conmutador espacial y multiplexores • Tipos: estáticos, reconfigurables, con conversión de λ, que insertan/extraen λ, etc.
- 16. Redes III tema 2 16 Enrutamiento por conmutación de λ
- 17. Redes III tema 2 17 Tecnologías de transporte por multiplexación en el tiempo • PDH: PlesiochronousDigital Hierarchy(JPD) • Aplicable a transmisión digital: Redes ISDN(RDSI). • Casi síncrono: Jitter entre tramas (en el “timing” exacto de los bits). • Muliplexación a nivel de bit: Costosa para grandes volúmenes • Estándar incompatible USA-Europa: • Cada nivel multiplexa1:4
- 18. Redes III tema 2 18 PDH • La referencia a distintas señales de reloj (una en cada entrada) provoca la falta de sincronismo total y ésta la necesidad de ajustar las tramas con bits de relleno. • A su vez, esto implica la necesidad de demultiplexar y volver a multiplexar, en cada nodo, cuando se quiere extraer información (canales) de las tramas. • Se tiene así:
- 19. Redes III tema 2 19 PDH • El muestreo aplicado en cada canal básico es de 8 KHz(125 µs cada trama) con un entrelazado de 8 bits de cada canal por trama en el primer nivel (E1).• • El nivel primario (2 Mbps) consta de tramas de 32 slots: 30 para canales tributarios y 2 de servicio (el “0” y el “16”). Éste es verdaderamente síncrono.• • Se tienen 30 canales telefónicos de 64 Kb/s
- 20. Redes III tema 2 20 PDH • Diseñado para enlaces p2p: Mux/Demux en cada nodo. • Ideado para transmisión sobre coaxial. • Para mayores niveles de multiplexación (>140 Mbps) se debe pasar a SDH (JSD): Transmisión por FO (fibra óptica).
- 21. Redes III tema 2 21 SDH • Surge (estándares ITU publicados en 1992: ITU-T G.707, 708 y 709) para • Unificar valores (estándar) de transmisión (USA-Europa). • Comprender medios ópticos de transmisión (superar el límite de 140 Mbps) • Implementar mecanismos MUX completamente síncronos que permitan insertar/extraer canales sin necesidad de demultiplexar tramas completas. • Se consigue mediante • Entrelazado byte a byte (no bit a bit). • Sincronización completa por punteros a las cargas útiles • Adopción del esquema (jerarquía) SONET
- 22. Redes III tema 2 22 SDH • Desde los inicios de los 90 se han venido desplegando de forma generalizada las redes JDS (SDH) • Cada sistema ocupa un par de F.O. • Sistemas de hasta 10 Gbit/s: larga distancia y metropolitano • Paradigma de fiabilidad y seguridad
- 23. Redes III tema 2 23 SDH (JDS) • Los sistemas JDS aportaron un cambio significativo respecto a los sistemas PDH precedentes – Seguridad: • Distintos mecanismos de protección (paradigma de los 50 mseg) – Modularidad y escalabilidad: • VCn hasta 155 Mbit/s • Concatenación de capacidades – Gestionabilidad e inteligencia: • El SW, hasta entonces exclusivo de los sistemas de conmutación, se incorpora a las redes de transmisión • Aparece el concepto de “redes de transporte” como evolución del concepto “redes de transmisión”
- 24. Redes III tema 2 24 Jerarquía SONET/SDH • SONET.-Synchronous Optical Network(1985) Realmente sólo se • STM.-Synchronous Transport Module transmite STM-1, • STS.-Synchronous Transport Signal STM-4, STM-16 y • OC.-Optical Carrier STM-64 en Europa
- 25. Redes III tema 2 25 Multiplexación SDH
- 26. Redes III tema 2 26 Tara (Overhead) de SDH Dos tipos: •De generación •De multiplexación
- 27. Redes III tema 2 27 Estructura de trama

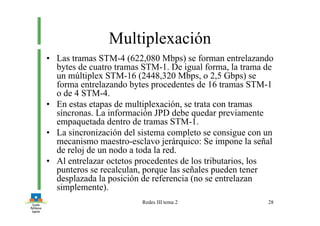

- 28. Redes III tema 2 28 Multiplexación • Las tramas STM-4 (622,080 Mbps) se forman entrelazando bytes de cuatro tramas STM-1. De igual forma, la trama de un múltiplex STM-16 (2448,320 Mbps, o 2,5 Gbps) se forma entrelazando bytes procedentes de 16 tramas STM-1 o de 4 STM-4. • En estas etapas de multiplexación, se trata con tramas síncronas. La información JPD debe quedar previamente empaquetada dentro de tramas STM-1. • La sincronización del sistema completo se consigue con un mecanismo maestro-esclavo jerárquico: Se impone la señal de reloj de un nodo a toda la red. • Al entrelazar octetos procedentes de los tributarios, los punteros se recalculan, porque las señales pueden tener desplazada la posición de referencia (no se entrelazan simplemente).
- 29. Redes III tema 2 29 Contenedores virtuales (CV/n) • La información transportada por SDH no tiene que acomodarse rígidamente a los contenedores (carga útil) de las tramas. • Puede viajar de manera inconexa en diferentes tramas. • Para controlar el proceso de recuperación de la información, se “puntean” los trozos que la componen (contenedores virtuales). • La capacidad de un CV4 es igual a la carga útil de una trama STM-1 (150 Mb) • Un CV3 tiene capacidad para albergar tramas PDH de nivel E3 (34 Mb). Cada STM-1 puede transportar tres CV3 • Las tramas E1 (2 Mb) se mapean en CV12. • Un STM-1, puede componerse a partir de tramas PDH: 1 E4 ó 3 E3 pero se formará una trama SDH intrínsecamente asíncrona. • Si se quiere formar un STM-1 verdaderamente síncrono a partir de tramas PDH, debe hacerse con 63 tramas E1.
- 30. Redes III tema 2 30 Nomenclatura SDH • C-n: contenedor de nivel n. Carga útil a transportar sobre JDS • VC-n: contenedor virtual de nivel n. Es la tara más la carga útil de un trayecto extremo a extremo – LOVC (Lower Order Virtual Container): VC-11, VC-12, VC-2 y VC-3 ETSI – HOVC( Higher Order Virtual Container): VC-3 ANSI, VC-4 y VC-4-Xc • TU-n: unidad tributaria (afluente) de orden n (n=1, 2, 3). Conjunto de contenedor virtual y puntero hacia su octeto de comienzo • AU-n: unidad administrativa de nivel n (n=3, 4, 4-Xc). Conjunto de contenedor virtual y puntero hacia su octeto de comienzo • TUG-n/AUG-n: grupo de unidades tributarias o administrativas • STM-N: trama JDS transmitida – Tara más carga útil – Sección de multiplexación y sección de regeneración .
- 31. Redes III tema 2 31 Multiplexación de canales Mapeado de tramas y contenedores virtuales SDH: • Un VC4 puede transportar 1 E4 (en 1 Unidad Administrativa) – Ó 3 UAF-3 (3 VC-3 más sus punteros) – Ó 21 GUAF-2 (formados cada uno por 3 UAF-12) • Cada UAF-3 puede transportar 1 E3 • Cada UAF-12 puede transportar 1 E1 • UAD.-Unidad Administrativa • UAF.-Unidad de Afluente • GUAF.-Grupo de unidades afluente
- 32. Redes III tema 2 32 Punteros • La utilización de punteros permite mantener la sincronización y mantener a lo largo de las etapas MUX la identificación de todos los canales transportados. • Al tiempo, el mecanismo es flexible ya que los CVs no tiene por qué comenzar y terminar al principio y fin de los espacios de “carga útil” de las tramas.
- 33. Redes III tema 2 33 Usos de VC-4 • Puede transportar – Un C-4 (señales JDPE4 a 139.264 Kbit/s u otras) – Tres TUG-3 (compuestas a su vez por VC-3s o VC-12s) – 1 C-4 ■ 3 VC-3s – 2 VC-3s, 21 VC-12s ■ 1 VC-3, 42 VC-12s – 63 VC-12s • Se transportan directamente sobre STM-N
- 34. Redes III tema 2 34 Equipos SDH • TL(TM).-Terminal de línea • ADM.-Add Drop Multiplexer • DCC.-Digital Cross Connect • Agregados • Tributarios (afluentes) • Fácil composición de – Enlaces p2p – Anillos – Mallas
- 35. Redes III tema 2 35 Extracción/Inserción de canales • Sin necesidad de descomponer toda la trama multiplexada, los equipos ADM son capaces de localizar la información de un determinado canal (SDH) y sacarlo o insertar nuevos canales al tiempo que los multiplexa en el esquema SDH de las tramas
- 36. Redes III tema 2 36 Anillo SDH con una sola fibra
- 37. Redes III tema 2 37 Recuperación SDH
- 38. Redes III tema 2 38 Uso del Cross Connect A y B ocupan capacidad en ambos anillos. Los dos anillos están saturados
- 39. Redes III tema 2 39 Nodo de red troncal
- 40. Redes III tema 2 40 Redes ATM
- 41. Redes III tema 2 41 Principios Básicos de ATM • Transferencia de información: – Multiplexación asíncrona basada en tiempo y celdas de longitud fija. – No hay proceso de errores dentro de la red – Para definir diferentes servicios se definen diferentes AAL • Enrutamiento – La cabecera de las celdas se utiliza para la conmutación y se traduce en cada nodo según la tabla correspondiente
- 42. Redes III tema 2 42 Modo orientado a conexión • Antes de enviar información desde el terminal a la red se establece una conexión virtual (lógica) que permite reservar los recursos de red adecuados. En caso de que no estén disponibles, no se realiza la conexión • En el momento del establecimiento de la conexión se comprueba de manera estadística los recursos disponibles

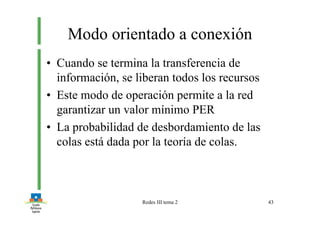

- 43. Redes III tema 2 43 Modo orientado a conexión • Cuando se termina la transferencia de información, se liberan todos los recursos • Este modo de operación permite a la red garantizar un valor mínimo PER • La probabilidad de desbordamiento de las colas está dada por la teoría de colas.
- 44. Redes III tema 2 44 Principio de conmutación ATM I1 - I2 - In - - O1 - O2 - Oq Tabla de traducción cabecera/enlace z y x x s s y x z k k n l i n m g g

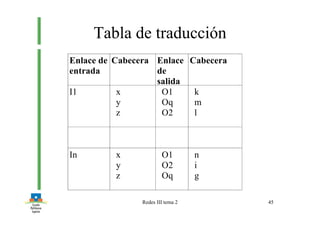

- 45. Redes III tema 2 45 Tabla de traducción Enlace de entrada Cabecera Enlace de salida Cabecera I1 x y z O1 Oq O2 k m l In x y z O1 O2 Oq n i g
- 46. Redes III tema 2 46 Uso de VPI en un red ATM Nodo ATM 3 Nodo ATM 1 Nodo ATM 2 VPI=7,VCI=1,2,3 VPI=5,VCI=1,2,3 VPI=7,VCI=1,2,3 VPI=9 VCI=3,4 VPI=7 VCI=3,4 VPI=3 VCI=3,4 VPI(e) VPI(s) 7 3 VPI(e) VPI(s) 5 7 VPI(e) VPI(s) 7 5 9 7 A C B
- 47. Redes III tema 2 47 Jerarquía de routing Un “sistema de conmutación” puede ser un nodo o un grupo de nodos con “una entrada” Esta definición se puede aplicar recursivamente Se denomina LGN (Logical Group Node) a un “conmutador virtual”
- 48. Redes III tema 2 48 Direccionamiento ATM La clave para construir la jerarquía es la definición de Direcciones ATM El prefijo identifica un nodo físico y todos los “terminales” conectados

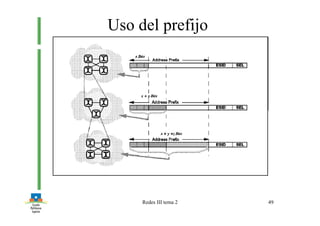

- 49. Redes III tema 2 49 Uso del prefijo

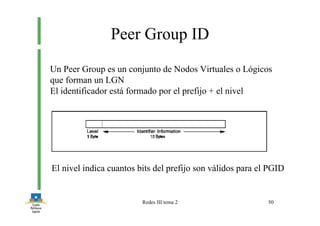

- 50. Redes III tema 2 50 Peer Group ID Un Peer Group es un conjunto de Nodos Virtuales o Lógicos que forman un LGN El identificador está formado por el prefijo + el nivel El nivel indica cuantos bits del prefijo son válidos para el PGID
- 51. Redes III tema 2 51 Modelo de referencia BISDN Plano de control Plano de usuario Gestióndeniveles Gestióndeplanos Plano de gestión Protocolos Protocolos de nivel alto de nivel alto Nivel de adaptación ATM Nivel ATM Nivel físico
- 52. Redes III tema 2 52 Funciones y subniveles Convergencia Subnivel de convergencia (CS) Segmentación y ensamblado Subnivel de segmentación y ensamblado (SAR) AAL GFC Traducción VPI/VCI de celdas Multiplexación/Demultiplexación de celdas Desacoplo de periodo de celdas ATM Desacoplo del periodo de celdas Generación y verificación de HEC Aleatorización y desaleatorización de celdas Delineación de celdas (con HEC) Identificación de señalización de camino Ajuste de frecuencia Aleatorización/desaleatorización de trama Generación y recuperación de trama Convergencia de transmisión (TC) Sincronismo de Bit Codificación de línea Aleatorización/desaleatorización dependiente del medio físico Medio físico (PM) PHY
- 53. Redes III tema 2 53 Nivel físico • Medio Físico (PM): soporta las funciones “de bit” puramente dependientes del medio físico • El subnivel de convergencia de transmisión (TC) convierte el flujo de celdas ATM en bits que se transportan por el medio físico • Se describe en la especificación ITU-T I.432

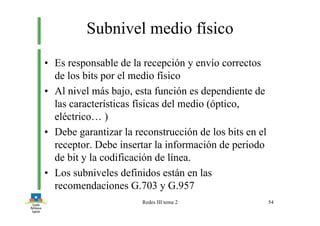

- 54. Redes III tema 2 54 Subnivel medio físico • Es responsable de la recepción y envío correctos de los bits por el medio físico • Al nivel más bajo, esta función es dependiente de las características físicas del medio (óptico, eléctrico… ) • Debe garantizar la reconstrucción de los bits en el receptor. Debe insertar la información de periodo de bit y la codificación de línea. • Los subniveles definidos están en las recomendaciones G.703 y G.957
- 55. Redes III tema 2 55 Subnivel de convergencia de transmisión • Las celdas son adaptadas al medio de transmisión SDH, PDH o basado en celdas • Es responsable de la generación de HEC y de la aleatorización del campo de información. Maneja la delineación y la detección de errores con HEC • Debe asegurar la inserción y la supresión de celdas no asignadas para adaptar la velocidad disponible al flujo de celdas (desacoplo)
- 56. Redes III tema 2 56 Nivel ATM • Multiplexación /demul. de celdas de diferentes conexiones • Traducción del identificador de celda • Proporciona la usuario de VCC o VPC con un QOS determinado • Funciones de gestión: La cabecera permite detectar congestiones y enviar información de usuario a usuario • Extracción / inserción de la cabecera • Realiza el control de flujo en la interfaz entre el usuario y la red
- 57. Redes III tema 2 57 Nivel de adaptación ATM • Adapta el servicio proporcionado por ATM al nivel siguiente. • Realiza funciones para los planos de usuario, control y gestión. • Las funciones concretas dependen de los niveles superiores • El subnivel SAR segmenta la información en las celdas. Realiza también la operación inversa.
- 58. Redes III tema 2 58 Subnivel de convergencia • Realiza funciones de identificación de mensajes, recuperación de reloj. • Para determinadas AAL se subdivide en – Parte común: CPCS – Específico del servicio: SSCS • Los SDU (service data units) son transportados desde un punto de acceso al servicio AAL-SAP (service access point) a otro a través de la red ATM. • Los usuarios deben ser capaces de elegir un AAL-SAP asociado con el QOS requerido para transportar el AAL- SDU

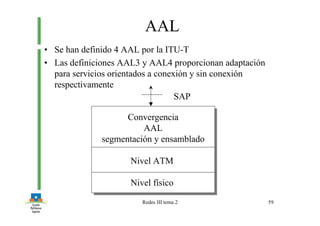

- 59. Redes III tema 2 59 AAL • Se han definido 4 AAL por la ITU-T • Las definiciones AAL3 y AAL4 proporcionan adaptación para servicios orientados a conexión y sin conexión respectivamente Convergencia AAL segmentación y ensamblado Nivel ATM Nivel físico Convergencia AAL segmentación y ensamblado Nivel ATM Nivel físico SAP

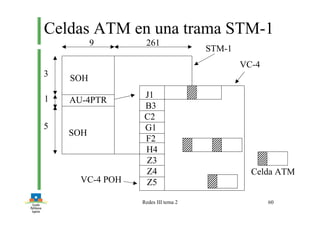

- 60. Redes III tema 2 60 SOH AU-4PTR SOH J1 B3 C2 G1 F2 H4 Z3 Z4 Z5 Celdas ATM en una trama STM-1 Celda ATM VC-4 STM-1 3 1 5 9 261 VC-4 POH
- 61. Redes III tema 2 61 Funciones del subnivel de convergencia de transmisión • Generación y recuperación de tramas, aleatorización y desaleatorización, multiplexación de contenedores, ajuste de frecuencia por procesado de punteros, identificación de señal de camino, recuperación de OAM y del reloj de 125µs, delineación de celdas usando HEC, aleatorización y desaleatorización de celdas y generación y comprobación de HEC
- 62. Redes III tema 2 62 Jerarquía digital plesiócrona PDH • Se define en la norma G.703 y tiene la ventaja de que aprovecha la infraestructura existente de comunicaciones • Se han definido varios métodos de insertar las celdas ATM en las tramas PDH. • Se han propuesto diferentes alternativas. Finalmente se ha adoptado un enfoque similar al de SDH.
- 63. Redes III tema 2 63 Estructura de trama FA1 EM TR MA NR GC 59 columnas 9 f i l a s

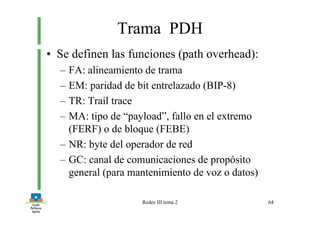

- 64. Redes III tema 2 64 Trama PDH • Se definen las funciones (path overhead): – FA: alineamiento de trama – EM: paridad de bit entrelazado (BIP-8) – TR: Trail trace – MA: tipo de “payload”, fallo en el extremo (FERF) o de bloque (FEBE) – NR: byte del operador de red – GC: canal de comunicaciones de propósito general (para mantenimiento de voz o datos)
- 65. Redes III tema 2 65 Trama DS3 PLCP Trama PLCP 2 POI 1 POH 1 PLCP Payload 13 o 14 de relleno 53 A1 A2 P11 Z6 Celda ATM A1 A2 P10 Z5 Celda ATM A1 A2 P9 Z4 Celda ATM A1 A2 P8 Z3 Celda ATM A1 A2 P7 Z2 Celda ATM A1 A2 P6 Z1 Celda ATM A1 A2 P5 X Celda ATM A1 A2 P4 B1 Celda ATM A1 A2 P3 G1 Celda ATM A1 A2 P2 X Celda ATM A1 A2 P1 X Celda ATM A1 A2 P0 C1 Celda ATM Trailer
- 66. Redes III tema 2 66 Interfaz SONET • Para velocidades menores que 51 Mbits/s • Se especifica para UTP y para STP • Las velocidades son 54.84 Mb/s y opcionalmente 25.92 y 12.96 Mb/s • Utiliza CAP para la modulación para la transmisión y la sincronización de bits. • El subnivel PDM genera las señales correctas para la transmisión • La velocidad de línea es 12.96 Mbaudios para las tres velocidades lógicas.
- 67. Redes III tema 2 67 SONET • Se utiliza un polinomio de aleatorización. Los bits se agrupan en bloques de 4 y se codifican. • Las longitudes soportadas son: Tipo/velocidad 51.84 Mb/s 25.92 Mb/s 12.96 Mb/s Categoría 3 100 m 170 m 200m Categoría 5 160 m 270 m 320 m
- 68. Redes III tema 2 68 Características de convergencia de transmisión • Utiliza el formato de trama SONET STS-1 • Las columnas 30 y 59 contienen información fija que no son parte del flujo de celdas ATM • Para la interfaz a 51.84 Mb/s, las tramas se repiten cada 125 µs
- 69. Redes III tema 2 69 Estructura de trama SONET STS-1 A1 A2 C1 B1 H1 H2 H3 B3 K2 Z2 Col 30 Col 59 POH Col 1 J1 B3 C2 G1 9 SOH 3 Payload Fijo o flotante 87
- 70. Redes III tema 2 70 Subnivel de convergencia • Control de error en la cabecera (HEC) – Cubre toda la cabecera de la celda. Los 8 bits elegidos permiten corregir un sólo error o detectar múltiples errores – El transmisor calcula el HEC con la cabecera multiplicada por 8 y dividida por el polinomio x + x + x + 1. El resto de la división es el campo HEC.8 2
- 71. Redes III tema 2 71 Delineación de celdas • La recomendación I.432 define que el algoritmo de delineación tiene que ser auto suficiente, de manera que pueda utilizarse en diferentes medios de transmisión • El algoritmo propuesto se basa en la correlación entre los bits de la cabecera y los bits del HEC.
- 72. Redes III tema 2 72 Delineación de celdas HUNTHUNT PRESYNCPRESYNC SYNCHSYNCH Bit por Bit HEC Correcto HEC incorrecto DELTA HECs consecutivos correctos ALFA HECs consecutivos incorrectos
- 73. Redes III tema 2 73 Algoritmo de delineación • En el estado HUNT el proceso de delineación comprueba bit por bit si el HEC es correcto. Si es posible, la delineación se realiza octeto por octeto • Si HEC es correcto se entra en estado PRESYNC • En el estado PRESYNC se realiza una nueva confirmación de si HEC es correcto
- 74. Redes III tema 2 74 Algoritmo de delineación • Si se encuentra un HEC incorrecto, se vuelve al estado de HUNT • Si se recibe un número DELTA de HECs correctos consecutivos, el sistema se considera sincronizado de nuevo y se pasa al estado SYNCH • Si se recibe un número ALFA de HECs incorrectos, el sistema se considera que ha perdido el sincronismo. • Para SDH se recomienda DELTA=6 y ALFA=7 y para el nivel físico orientado a celdas se recomienda DELTA=8 y ALFA=7
- 75. Redes III tema 2 75 Aleatorización de la información • Para aumentar la seguridad y hacer más robustas las comunicaciones, se (pseudo) aleatorizan los bits de información. • Para el nivel físico SDH se usa un aleatorizador que utiliza el polinomio: x + 1 • El efecto en los errores es de duplicación, pero esto no afecta a la cabecera. • Para el nivel físico orientado a celdas se recomienda la suma de una secuencia pseudo-aleatoria 43
- 76. Redes III tema 2 76 Cabecera ATM en UNI GFC VPI VPI VCI VCI VCI PTI CLP HEC 1 2 3 4 5 8 7 6 5 4 3 2 1
- 77. Redes III tema 2 77 Cabecera ATM en NNI VPI VPI VCI VCI VCI PTI CLP HEC 1 2 3 4 5 8 7 6 5 4 3 2 1
- 78. Redes III tema 2 78 Nivel ATM • El bit de CLP (Cell Loss Priority) indica la prioridad de las celdas CLP=0 indica alta prioridad, CLP=1 indica que la celda se puede eliminar. • En el NNI (Network Node Interface) el campo GFC de UNI es eliminado y el campo VPI está ampliado.
- 79. Redes III tema 2 79 Valores Preasignados Tipo de celda VPI VCI PTI CLP No asignadas 00000000 00000000 00000000 - 0 Meta-señalización xxxxxxxx 00000000 00000001 0A0 B Difusión xxxxxxxx 00000000 00000010 0AA B Señalización Punto-a-punto xxxxxxxx 00000000 00000101 0AA B F4 segmento OAM yyyyyyyy 00000000 00000011 0A0 A F4 extremo-a-extremoOAM yyyyyyyy 00000000 00000100 0A0 A F5 segmento OAM yyyyyyyy zzzzzzzz zzzzzzzz 100 A F5 extremo-a-extremo OAM yyyyyyyy zzzzzzzz zzzzzzzz 101 A Gestión de recursos yyyyyyyy zzzzzzzz zzzzzzzz 110 A Información de usuario yyyyyyyy vvvvvvvv vvvvvvvv 0CU L
- 80. Redes III tema 2 80 Valores preasignados • A: bit disponible para el nivel ATM • B: bit que es 0 en al origen, pero que lo puede cambiar la red • C: bit para la indicación de congestión (EFCI) • L: bit de prioridad de pérdida de celda (CLP) • U: bit de indicación entre usuarios de nivel ATM • x: cualquier valor de VPI. Para VPI=0 el valor de VCI solo es válido para señalización local • y: cualquier valor VPI • z: cualquier valor de VCI distinto de 0 • v: Cualquier valor de VCI mayor que 0031 H
- 81. Redes III tema 2 81 Valores preasignados • El forum ATM propone permitir todos los valores de PTI y CLP de la difusión y la meta-señalización para su uso por el nivel ATM • Define un valor para el el VCI del ILMI (interim Local management interface) • VPI = 0000000, VCI=0000000000010000, PTI= 0AA y CLP = B
- 82. Redes III tema 2 82 Clases de servicios • Clase A: existe relación de tiempos entre la fuente y el destino y el servicio es orientado a conexión. La velocidad de bits es constante.Por ejemplo voz enviada por BISDN a 64Kb/s • Clase B: Existe una relación de tiempo entre fuente y destino y es orientado a conexión, pero la velocidad de bit es variable. Por ejemplo video
- 83. Redes III tema 2 83 Clases de servicios • Clase C: No hay relación de tiempos y la velocidad de bit es variable. El servicio es orientado a conexión. Por ejemplo, transferencia de datos o señalización • Clase D: como la clase C sin conexión. Ejemplo: transmisión de datos sin conexión (Switched Megabit Data Services)
- 84. Redes III tema 2 84 Clases de servicios Clase A Clase B Clase C Clase D Temporización entre la fuente y el destino Requerido No Requerido Velocidad de bit Constante Variable Modo de conexión Orientado a conexión No orientado a conexión
