Introducción a SNMP
Gestión de Redes

• Que es SNMP?
• Solicitudes y Consultas
• OIDs y MIBs
• Traps
• SNMPv3 (Opcional)
Contenido

Qué es SNMP?
SNMP – Protocolo Simple de Gestión de Red
– Estandar reconocido, muchas herramientas disponibles
– Presente en cualquier dispositivo de red (decente)
Basado en Solicitud/Respuesta: GET / SET
– GET se usa para monitoreo
– ”Identificadores de Objeto” (OIDs)
– El clave para identificar cada dato en las respuestas
Concepto de MIBs (Base de Informacion de Gestion)
– Se define una coleccion de OIDs

Qué es SNMP?
Encuestas tipicas
– Bytes Adentro/Fuera (I/O) por un interfaz, errores
– Carga de CPU
– Tiempo arriba (Uptime)
– Temperatura o otros OIDs especificos a vendidores
Por clientes (servidores o desktops)
– Espacio del disco duro
– Software instalado
– Procesos corriendo
– ...
Windows y UNIX tienen agentes de SNMP

Qué es SNMP?
•  UDP protocolo UDP, puerto 161
•  Diferentes versiones
– v1 (1988) – RFC1155, RFC1156, RFC1157
•  Especificación original
– v2 – RFC1901 ... RFC1908 + RFC2578
•  Nuevos tipos de datos, métodos de recopilación de
datos mejorados (GETBULK)
•  La versión más usada es v2c (carece de método de
alta seguridad )
– v3 – RFC3411 ... RFC3418 (alta seguridad)
•  Típicamente se usa SNMPv2 (v2c), y a veces v3

Roles de SNMP
La entidad gestora
Recopila y presenta la información de
dispositivos y servidores
El dispositivo gestionado
-  Contiene un agente de gestión que
responde a las encuestas de la entidad
gestora
-  Qué tipo de información?
ü  Los objetos gestionados pueden ser muy
variados:  
Carga del CPU, estado de una interfaz de red, espacio en disco
duro, entre muchas otras…

Como Funciona?
Comandos Basicos
GET çè entidad gestora -> agente
Solicitud de valor de variable únice
GET-NEXT çè entidad gestora -> agente
Solicitando valor siguiente (recursivo, para listas)
GET-RESPONSE çè agente -> entidad gestora
Respuesta a GET/SET, o error
SET çè entidad gestora -> agente
Configurar un valor, o ejecutar acción
TRAP çè agente -> entidad gestora
Notificación espontánea de incidente (falla de línea,
temperatura por encima de límite, etc ...)

OIDs and MIBs
OID: Identificadores de Objeto
– Una llave unica para seleccionar un objeto particular en
el dispositivo
– La misma informacion siempre se encuentra en el mismo
OID. Esto es simple!
– Un OID es una cadena de tamaño variable de numeros,
ej. 1.3.6.1.2.1.1.3
– Proporcianados en forma jerárquica en un arbol para
asegurar que sean unicos (similar a DNS)
MIB: Base de Información de Gestión
(Management Information Base)
– Una coleccion de OIDs relacionados
– Una corelacion de OIDs numericos a nombres legibles

root
ccitt(0) iso(1) joint-iso-ccitt(3)
org(3)
dod(6)
internet(1)
directory(1) mgmt(2)
1.3.6.1
experimental(3) private(4)
enterprises(1)
cisco(9)
mib-2(1)
system(1)
interfaces(2) ip(4)
snmp(11)host(25)
hrStorage
hrSystem
hrDevice
Arbol MIB

root
ccitt(0) iso(1) joint-iso-ccitt(3)
org(3)
dod(6)
internet(1)
directory(1) mgmt(2)
1.3.6.1
experimental(3) private(4)
enterprises(1)
cisco(9)
ciscoMgmt(9)
ciscoEnvMonMIB(13)
ciscoEnvMonObjects(1)
ciscoEnvMonTemperatureStatusTable(3)
ciscoEnvMonTemperatureStatusValue(3)
ciscoEnvMonTemperatureStatusEntry(1)
...
mib-2(1)
system(1)
interfaces(2) ip(4)
snmp(11)
Arbol MIB

If E-mail addresses were OIDs...
user@nsrc.org
hubiera sido algo paracido como:
user@nsrc.enterprises.private.internet.dod.org.iso
user@99999.1.4.1.6.3.1
pero que escribimos el parte mas arriba por el lado izquierdo:
1.3.6.1.4.1.99999.117.115.101.114
•  No se preocupa por el Arbol con muchos ramos. Que
importa es que los OIDs son unicos.
•  Asegura que los vendedores no tengan OIDs en conflicto.
•  Que el OID numerico es que esta mandado a la red en el
alambre
Si direcciones de correo fueran OIDs

El MIB de Internet
•  directory(1) directorio OSI
•  mgmt(2) objetos de estanderes RFC*
•  experimental(3) experimentos Internet
•  private(4) Especifico a los vendedores*
•  security(5) Seguridad
•  snmpV2(6) interno a SNMP
* Realmente solo hay dos ramas de interés:
1.3.6.1.2.1 = MIBs estandares
1.3.6.1.4.1 = MIB especificos a los vendedores

OIDs y MIBs
•  Lealos desde el izquierdo hacia derecha
•  Componientes de OID separados por '.'
– 1.3.6.1.4.1.9. ...
•  Cada OID corresponde a una ficha:
– .1.3.6.1.2.1.1.5 => sysName
•  El sendero completo:
–  .iso.org.dod.internet.mgmt.mib-2.system.sysName
•  Como convertimos desde OIDs a Fichas (y
vice versa)?
– Use los archivos de MIBs!

Archivos de MIB
•  Archivos de MIBs definan objetos de que se
puede encuestar, incluyendo:
– Nombre de objeto
– Descripcion de objeto
– Tipo de dato (integer, texto, lista)
•  Los archivos son texto con estructura,
usando ASN.1
•  Los MIBs estanderes incluyen:
– MIB-II – (RFC1213) – un grupo de MIBs segundarios
– HOST-RESOURCES-MIB (RFC2790)

MIBs - Ejemplo
sysUpTime OBJECT-TYPE
SYNTAX TimeTicks
ACCESS read-only
STATUS mandatory
DESCRIPTION
"The time (in hundredths of a second) since the
network management portion of the system was last
re-initialized."
::= { system 3 }
sysUpTime OBJECT-TYPE
This defines the object called sysUpTime.
SYNTAX TimeTicks 
"This object is of the type TimeTicks. Object types are specified in the SMI we mentioned a moment ago.
ACCESS read-only
This object can only be read via SNMP (i.e., get-request); it cannot be changed (i.e., set-request).
STATUS mandatory
This object must be implemented in any SNMP agent.
DESCRIPTION
A description of the object
::= { system 3 }
The sysUpTime object is the third branch off of the system object group tree.

Archivos de MIB - 2
Archivos de MIBs, tambien, lo hacen posibles
de interpretar un valor devuelto de un
agente.
– Por ejemplo, el estatus de un ventilador podria
ser 1,2,3,4,5,6 – que significa esto?

MIBs - Muestra
CiscoEnvMonState ::= TEXTUAL-CONVENTION
STATUS current
DESCRIPTION
"Represents the state of a device being monitored.
Valid values are:
normal(1): the environment is good, such as low
temperature.
warning(2): the environment is bad, such as temperature
above normal operation range but not too
high.
critical(3): the environment is very bad, such as
temperature much higher than normal
operation limit.
shutdown(4): the environment is the worst, the system
should be shutdown immediately.
notPresent(5): the environmental monitor is not present,
such as temperature sensors do not exist.
notFunctioning(6): the environmental monitor does not
function properly, such as a temperature
sensor generates a abnormal data like
1000 C.

Euncuestando un agente SNMP
Algunos comandos tipico para encuestar:
– snmpget
– snmpwalk
– snmpstatus
– snmptable
Sintaxis:
snmpXXX -c community -v1 host [oid]
snmpXXX -c community -v2c host [oid]

Un ejemplo
– snmpstatus -c NetManage -v2c
10.10.0.254
– snmpget -c NetManage -v2c
10.10.0.254 ifNumber.0
– snmpwalk -c NetManage -v2c
10.10.0.254 ifDescr

Communidad:
– Texto de seguridad (clave / password) para definir si la
entidad gestora tendra acceso R/O (solo leer) o R/W
(leer y escribir).
– Esto es la forma mas simple de autenticacion de SNMP
OID
– Un valor, por ejemplo, .1.3.6.1.2.1.1.5.0
– O, su nombre equivalente: sysName.0
Preguntamos por el nombre del sistem
(usando el OID de arriba)
– Porque el .0? Que notas?

Falla SNMP: no respuesta?
• El dispositivo puede ser fuera linea o
inalcanzable
• El dispositivo puede no tener un agente de
SNMP
• El dispositivo puede estar configurado con
otro texto de comunidad
• El dispositivo puede estar configurado para
rechazar encuestas de SNMP desde su
direccion de IP
En todos de estes casos no va a recibir respuesta

Proxímo en nuestra practica
• Usando snmpwalk, snmpget
• Archivo de configuracion: /etc/snmp/snmp.conf!
• Corriendo el agente de Linux (daemon)
• Archivo de configuracion: /etc/snmp/snmpd.conf!
• Cargando MIBs
• Configurar SNMPv3 (opcional)

Referencias
•  Essential SNMP (Libros de O’Reilly) Douglas Mauro, Kevin Schmi
•  SNMP Basico en Cisco
http://www.cisco.com/warp/public/535/3.html
http://www.cisco.com/univercd/cc/td/doc/cisintwk/ito_doc/snmp.htm
•  Wikipedia:
http://en.wikipedia.org/wiki/Simple_Network_Management_Protocol
•  IP Monitor un Navegador de MIBs
http://support.ipmonitor.com/mibs_byoidtree.aspx
Navegador Cisco de MIB:
http://tools.cisco.com/Support/SNMP/do/BrowseOID.do
•  Navegador de MIB de Java de Fuente Abierto
http://www.kill-9.org/mbrowse
http://www.dwipal.com/mibbrowser.htm (Java)
•  SNMP Link – Un coleccion de Recursos SNMP
http://www.snmplink.org/
•  Net-SNMP – Herramientas de Fuente Abierto de SNMP
http://net-snmp.sourceforge.net/
•  Integrando con Nagios:
http://www.cisl.ucar.edu/nets/tools/nagios/SNMP-traps.html

Materias Opcionales
SNMP Versión 3

SNMP y Seguridad
•  SNMP versiones 1 y 2c son inseguros
•  SNMP versión 3 creado para resolver esto
Componientes
– Mandador (Controlador de Mensajes)
– Sistema segundaria de procesar mensajes
– Sistema segundaria de seguridad
– Sistema segundaria de control de acceso

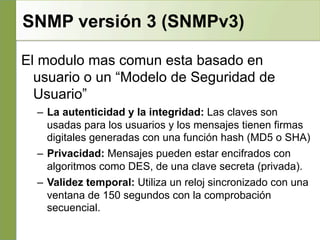

SNMP versión 3 (SNMPv3)
El modulo mas comun esta basado en
usuario o un “Modelo de Seguridad de
Usuario”
–  La autenticidad y la integridad: Las claves son
usadas para los usuarios y los mensajes tienen firmas
digitales generadas con una función hash (MD5 o SHA)
–  Privacidad: Mensajes pueden estar encifrados con
algoritmos como DES, de una clave secreta (privada).
–  Validez temporal: Utiliza un reloj sincronizado con una
ventana de 150 segundos con la comprobación
secuencial.

Niveles de Seguridad
noAuthPriv
– No autenticación, no privacidad
authNoPriv
– Autenticación sin privacidad
authPriv
– Autenticación con privacidad

Configuración Cisco SNMPv3
snmp-server view vista-ro internet included
snmp-server group ReadGroup v3 auth read vista-ro
snmp-server user admin ReadGroup v3 auth md5 xk122r56
O, como alternativo:
snmp-server user admin ReadGroup v3 auth md5 xk122r56
priv des56 D4sd#rr56

Configuración Net-SNMP SNMPv3
# apt-get install snmp snmpd
# net-snmp-config --create-snmpv3-user -a "xk122r56" admin
/usr/sbin/snmpd
# snmpwalk -v3 -u admin -l authNoPriv -a MD5 -A "xk122r56”
127.0.0.1
