TRANSFORMADORES
INTRODUCCIÓN.
La invención del transformador, data del año de 1884 para ser aplicado en los sistemas de
transmisión que en esa época eran de corriente directa y presentaban limitaciones técnicas y
económicas. El primer sistema comercial de corriente alterna con fines de distribución de la
energía eléctrica que usaba transformadores, se puso en operación en los Estados Unidos de
América. En el año de 1886 en Great Barington, Mass., en ese mismo año, al protección
eléctrica se transmitió a 2000 volts en corriente alterna a una distancia de 30 kilómetros, en
una línea construida en Cerchi, Italia. A partir de esta pequeñas aplicaciones iniciales, la
industria eléctrica en el mundo, ha recorrido en tal forma, que en la actualidad es factor de
desarrollo de los pueblos, formando parte importante en esta industria el transformador.
El transformador, es un dispositivo que no tiene partes móviles, el cual transfiere la energía
eléctrica de un circuito u otro bajo el principio de inducción electromagnética. La
transferencia de energía la hace por lo general con cambios en los valores de voltajes y
corrientes.
La elección correcta de un banco de transformadores no es tarea que se pueda tomar a la
ligera, por lo que el conocimiento a fondo de esta máquina es indispensable para todo
proyectista eléctrico, por otra parte, poner fuera de servicio un transformador representa un
serio problema para las empresas que se ocupan de prestar servicio de electricidad a las
comunidades, ya que ello siempre trae consigo un apagón más o menos prolongado de un
sector poblacional.
Por lo tanto el trabajo dado a continuación trata de dar una visión general a cerca de los
transformadores, su funcionamiento, sus conexiones, etc....
EL FUNDAMENTO DEL TRANSFORMADOR
Inducción mutua y autoinducción
En sus primeras experiencias sobre el fenómeno de la inducción electromagnética Faraday
no empleó imanes, sino dos bobinas arrolladas una sobre la otra y aisladas eléctricamente.
Cuando variaba la intensidad de corriente que circulaba por una de ellas, se generaba una
corriente inducida en la otra. Este es, en esencia, el fenómeno de la inducción mutua, en el
cual el campo magnético es producido no por un imán, sino por una corriente eléctrica. La
variación de la intensidad de corriente en una bobina da lugar a un campo magnético
variable. Este campo magnético origina un flujo magnético también variable que atraviesa
la otra bobina e induce en ella, de acuerdo con la ley de Faraday-Henry, una fuerza
electromotriz. Cualquiera de las bobinas del par puede ser el elemento inductor y cualquiera

el elemento inducido, de ahí el calificativo de mutua que recibe este fenómeno de
inducción.
El fenómeno de la autoinducción, como su nombre indica, consiste en una inducción de la
propia corriente sobre sí misma. Una bobina aislada por la que circula una corriente
variable puede considerarse atravesada por un flujo también variable debido a su propio
campo magnético, lo que dará lugar a una fuerza electromotriz autoinducida. En tal caso a
la corriente inicial se le añadirá un término adicional correspondiente a la inducción
magnética de la bobina sobre sí misma.
Todas las bobinas en circuitos de corriente alterna presentan el fenómeno de la
autoinducción, ya que soportan un flujo magnético variable; pero dicho fenómeno, aunque
de forma transitoria, está presente también en los circuitos de corriente continua. En los
instantes en los que se cierra o se abre el interruptor, la intensidad de corriente varía desde
cero hasta un valor constante o viceversa. Esta variación de intensidad da lugar a un
fenómeno de autoinducción de duración breve, que es responsable de la chispa que se
observa en el interruptor al abrir el circuito; dicha chispa es la manifestación de esa
corriente adicional autoinducida.
Transformadores
Primero que todo que es un transformador?
El Transformador es
un dispositivo
eléctrico que consta
de una bobina de
cable situada junto a
una o varias bobinas
más, y que se utiliza para unir dos o más circuitos de corriente alterna (CA) aprovechando
el efecto de inducción entre las bobinas .La bobina conectada a la fuente de energía se
llama bobina primaria. Las demás bobinas reciben el nombre de bobinas secundarias. Un
transformador cuyo voltaje secundario sea superior al primario se llama transformador
elevador. Si el voltaje secundario es inferior al primario este dispositivo recibe el nombre
de transformador reductor. El producto de intensidad de corriente por voltaje es constante
en cada juego de bobinas, de forma que en un transformador elevador el aumento de voltaje
de la bobina secundaria viene acompañado por la correspondiente disminución de corriente.
Los tranformadores se utlizan hasta en casa, en donde es necesario para aumentar o
disminuir el voltaje que esta impartido por la compaña que esta distribuyendo la
electricidad a estas, ademas sirve para resolver muchos problemas eléctricos.

Relación de corriente.
Si se conecta una carga al secundario del transformador, el voltaje inducido Eg hace que
circule una corriente I2 en el devanado secundario.
Debido a la circulación de corrientes, se tiene en el devanado secundario una fuerza
magnetomotriz (FMM) N2 I2 opuesta a la del primario N1 I1. Es conveniente recordar que
el voltaje inducido en el primario E1 es siempre directamente proporcional al flujo 0 y
también es igual al voltaje aplicado V1, considerando como antes, todos estos valores como
eficaces. Dado que el voltaje aplicado no cambia, el flujo en el núcleo debe ser constante,
cualquier incremento en la corriente secundaria, será balanceado por un incremento en la
corriente primaria, de manera que el flujo de energización producido por la corriente en el
primario tendrá un valor efectivo constante durante la operación del transformador. En los
transformadores de potencia de valor relativamente pequeño, se puede decir que
prácticamente el flujo que eslabona al devanado primario, es el mismo que eslabona al
secundario y de aquí que la corriente de vacío o de energización representa sólo el 2% o 3%
de la corriente primaria de plena carga ya se puede decir que los ampere-espira del primario
son iguales a los ampere-espira del secundario, es decir:
N1 I = N2 I2
I1
=
N2
I2 N1
La aplicación de los circuitos equivalentes.
Cuando los transformadores se usan dentro de una red compleja para estudiar el
comprometido por lo que se refiere a la distribución de la carga, las caídas de tensión, el
corto circuito, etc. conviene, con relación hasta lo ahora expuesto sobre el funcionamiento
del transformador, considerando con lo que se conoce como “El circuito equivalente” que
en su forma más completa está constituido por un transformador “ideal” (de relación
N1/N2) conectado a las resistencias R0, R1 y R2 y a las reactancias X0, X1 y X2.
Diagrama equivalente de un transformador monofásico.
La resistencia Ro representa el efecto disipativo, debido a las pérdidas en vacío, R1 es la
resistencia del devanado primario, R2 la del secundario.
En forma análoga Xo representa el efecto de absorción de la corriente de magnetización, en
tanto que X1 y X2 representan los efectos de los flujos dispersos en los devanados primario
y secundario.

Para algunos estudios, no se requiere considerar los efectos de la saturación del núcleo del
transformador y son despreciables, en cambio en otros se requiere de mayor precisión y
entonces a Ro y Xo se les atribuyen propiedades no lineales.
Como se mencionó antes, para algunos estudios es conveniente hacer referencia a los
valores de tensiones y corrientes referidos a un devanado a un lado del transformador, por
lo general, el primario que es el de alimentación. En estos casos el esquema equivalente se
simplifica a un circuito “T”.
CIRCUITO EQUIVALENTE DEL TRANSFORMADOR REFERIDO AL LADO
PRIMARIO.
La resistencia y reactancia secundarias se refieren al devanado primario de acuerdo con las
relaciones:
R21 = R2 (N1)2
N2
X21 = X2 (N2)2
N2
En forma análoga la resistencia y reactancia primaria se pueden referir al secundario.
Determinación las constantes del transformador.
Los valores reales de resistencia y reactancia de los devanados de un transformador, se
pueden obtener de pruebas de laboratorios mediante mediciones y algunos cálculos
relativamente simples y que son la base de los valores usados en los circuitos equivalente
son la base de los valores usados en los circuitos equivalentes. Algunos de estos valores o
parámetros del transformador obtenidos para el transformador pueden no existir
físicamente, pero pueden ayudar a comprender la operación del transformador.
La prueba de corto circuito en el transformador.
La prueba de corto circuito consiste en cerrar o poner en corto circuito, es decir, con una
conexión de resistencia despreciable, las terminales de uno de los devanados y alimentar el
otro con un voltaje reducido (aplicado en forma regulada_ de un valor reducido de tensión
que representa un pequeño porcentaje del voltaje del devanado por alimentar, de tal forma,
que en los devanados circulen las corrientes nominales. En esta condiciones se miden las
corrientes nominales y la potencia absorbida.

Debido a que la tensión aplicada es pequeña en comparación con la tensión nominal, las
pérdidas en vacío o en el núcleo se pueden considerar como despreciables, de manera que
toda la potencia absorbida es debida a las pérdidas por efecto joule en los devanados
primario y secundario.
Diagrama para la prueba de cortocircuito de un transformador monofasico.
Wattmetor que indica la potencia de pérdidas por efecto de circulación de las corrientes en
los devanados primario y secundario.
Conexión de corto circuito entre las terminales del devanado.
Voltaje de alimentación de valor reducido, de manera que se hagan circular las corrientes
I1, I2 de valor nominal en cada devanado.
El voltaje aplicado (Vc) es regulado y se varía como se indicó antes, hasta que circule la
corriente de plena carga en el primario. De los valores medidos se obtiene “la impedancia
total” del transformador como:
Zg Vcc
I1
Donde:
I1 = Corriente nominal primaria.
Vcc = Voltaje de corto circuito aplicado en la
prueba.
Zt = Impedancia total interna referida a devanado
primario. Esta impedancia se conoce también como impedancia equivalente del
transformador.
Perdida en los devanados a plena carga.
Debido a que el flujo es directamente proporcional al voltaje, el flujo mutuo en el
transformador bajo las condiciones de prueba de corto circuito es muy pequeño, de manera
que las pérdidas en el núcleo son despreciables. Sin embargo, la corriente que circula a
través de la resistencia de los devanados produce las mismas pérdidas en estos, que cuando
opera en condiciones de plena carga, esto se debe a que en ambos devanados e hace circular
la corriente nominal.

En el circuito para la prueba de corto circuito, si el wattmetor se conecta en el devanado
primario o de alimentación, entonces se “miden” las pérdidas en los devanados ya que no
ha otras pérdidas consideradas, de este valor que se toma de las pérdidas, se puede calcular
“la resistencia equivalente” del transformador como:
RT Pcc
(I1)2
Donde:
Pcc = Pérdidas en los devanados y que se obtienen
de la lectura del Wattmetro.
Se deben tener siempre en mente, que el valor de la resistencia Rt, no es la suma aritmética
de las resistencias en los devanados primario y secundario. Es un valor que se determina del
circuito equivalente y por tal motivo se le denomina "“la resistencia equivalente del
transformador”.
La impedancia equivalente de un transformador se puede expresar en términos de la
resistencia y reactancia equivalente como:
de tal forma, que la reactancia equivalente del transformador se calcula como:
Estos valores están por lo general referidos al devanado de alto voltaje, debido a que se
acostumbra poner en corto circuito el devanado de bajo voltaje, es decir las mediciones se
hacen en el devanado de alto voltaje. Esto es por lo general el método normal de prueba.
Las razones principales para esto:
 La corriente nominal en le devanado de alto voltaje es menor que la corriente nominal
en el devanado de bajo voltaje. Por lo tanto, son menos peligrosas y por otra parte es más
fácil encontrar instrumentos de medición dentro del rango.
 Debido a que el voltaje aplicado es por lo general menor que el 5% del valor del voltaje
nominal del devanado alimentado, se obtiene una lectura del vóltimeto con una de flexión
apropiada para el rango de voltajes que se miden.
Regulación del transformador.

La regulación de un transformador se define como al diferencia entre los voltajes
secundarios en vacío y a plena carga, medidos en terminales, expresada esta diferencia
como un porcentaje del voltaje a plena carga. Para el cálculo del voltaje en vacío se debe
tomar en consideración el factor de potencia de la carga.
POTENCIA Y RENDIMIENTO DE LOS TRANSFORMADORES MONOFASICOS
Y TRIFASICOS.
La potencia de los transformadores.
Como se sabe, la potencia en corriente alterna monofásica está dada como el producto de la
tensión por la corriente y por el factor de potencia, de acuerdo a la expresión.
P = VI cos 9
Esta fórmula expresa la “potencia real” que se mide en watts, el producto del voltaje (solo)
por la corriente da la denominada potencia aparente.
P = VI
Las normas para transformadores cuando hablan de potencia nominal, se refieren a una
potencia que es el producto de la corriente por el voltaje en vacío. La potencia nominal es
por lo tanto una “potencia aparente” que es la misma, ya sea que se considere el devanado
primario o el devanado secundario. La razón de esta definición que es sólo convencional, se
debe al hecho de que se caracteriza a la máquina desde el punto de vista del
dimensionamiento. Las prestaciones de una máquina eléctrica están limitadas por el
calentamiento de sus componentes, las cuales está causadas por las pérdidas que tiene. En
particular, en un transformador se tienen las pérdidas en el núcleo y al pérdidas en los
devanados.
Para el núcleo magnético, las pérdidas dependen de la inducción magnética B, la cual es
proporcional a la tensión inducida, en los devanados, las pérdidas son proporcionales al
cuadrado de la corriente.
La prueba de corto circuito del transformador, permite obtener las pérdidas a plan carga con
los devanados, a parir de éstas se pueden calcular para cualquier otro valor de carga.
La llamada prueba de “circuito abierto” en el transformador, permite obtener el valor de las
llamadas pérdidas en vacío o pérdidas den el núcleo, que como se mencionó, consisten de
dos partes, las pérdidas por histéresis y las pérdidas por corriente circulantes.
En la prueba de circuito abierto, el devanado que se alimenta es por lo general el de bajo
voltaje, debido a que resulta el más conveniente par a la medición.

La eficiencia en los transformadores.
En general, la eficiencia de cualquier máquina eléctrica, se calcula como:
Eficiente
Pot. Salida
=
Pot. Salida
Pot. Entrada
Pot.
Salida +
Pérdidas
En virtud de que la capacidad de un transformador está basada en su potencia de salida, esta
ecuación se puede escribir como:
Eficiente =
KVA salida x FP
KVA
salida por
FP Perd.
Núcleo +
perd.
devanados
Eficiencia diaria de los transformadores.
Dependiendo de la aplicación de los transformadores, con frecuencia se usan para operar
las 24 horas por día, aún cuando la carga no sea contínua en el período total de operación.
En estas condiciones un transformador tiene dos conceptos de eficiencia, una global para
condición de plena carga y otro para distintas cargas al día, es decir, la llamada eficiencia
diaria. Esta eficiencia diaria se expresa como la relación de la energía de salida a la energía
de entrada durante el período de 24 horas.
Transformadores trifasicos.
La mayoría de las redes de distribución son trifásicas y también un buen número de
usuarios de tipo comercial e industrial hacen uso de sistemas de alimentación tfifásicos,
esto hace que sea necesario considerar la importancia que tienen los sistemas trifásicos en
las instalaciones eléctricas y en consecuencia los transformadores trifásicos en estas.
La energía de un sistema trifásico se puede transformar, ya sea por medio de tres
transformadores monofásicos (formando un banco trifásico) o bien mediante el uso de un
transformador trifásico. Por razones de tipo económico, de espacio en las instalaciones y
confiabilidad en los equipos, se puede decir, que en general, es preferida la solución del uso

de transformadores trifásicos en las instalaciones eléctricas que requieren de este tipo de
alimentación.
Los transformadores trifásicos normalmente están constituidos de un núcleo que tiene 3
piernas o columnas, sobre cada una de las cuales se encuentra dispuestas los devanados
primarios y secundarios de la misma fase. Estos devanados para cada una de las fases ese
pueden conectar en estrella, delta a Zig-Zag.
La conexiones entre los devanados secundarios pueden ser iguales o distintas de aquellas
que se usen entre las fases del primario por lo que en teoría puede haber nueve
combinaciones de conexión. En la práctica se pueden usar las siguientes conexiones entre
los devanados primario y secundario: Estrella-estrella, delta-estrella, estrella/zig-zag,
estrella-delta, delta-delta.
RELACIONES ENTRE LAS ESPIRAS CON RELACION AL TIPO DE CONEXIÓN
DE LOS DEVANADOS.
Criterios para la selección de conexiones.
La selección de la combinación de las conexiones depende de consideraciones económicas
y de las exigencias que impone la operación. Por ejemplo, en las redes de distribución que
usan tres fases con neutro, es necesario el uso de devanados secundarios en estrella, ya que
éstos tienen un punto daccesible para el neutro.
En los transformadores con devanado primario en delta y secundario en estrella/ o con
primario en estrella y secundario en Zig-Zag los desequilibrios o desbalances en la carga
(cuando las fases no se encuentran igualmente cargadas), repercuten menos sobre la línea
de alimentación primaria.
Con respecto a los efectos económicos, se puede decir como criterio general que los
devanados en delta son más costosos que aquellos conectados en estrella, requiriéndose
emplear conductores de diámetro menor o debiendo emplear un mayor número de espiras.
Defasamiento entre las fases.
En los transformadores trifásicos, tiene importancia entre otra cosas, el eventual
defasamiento de fases de la tensión secundaria respecto a la tensión primaria., que puede
afectar a la conexión en paralelo de los transformadores.
En los transformadores monofásicos en conexión trifásica, a los transformadores trifásicos,
los devanados primario y secundario que tienen la misma conexión (por ejemplo
estrella/estrella, delta/delta) la tensión secudnria puede esta sólo en fase (A 00) o en
posición de fase, es decir, a 180o.

En cambio, los transformadores, trifásicos con conexión mixta en los devanados (por
ejemplo estrella/delta, delta/estrella, estrella/zig-zag), este defasamiento angular no puede
ser nunca 0o o 180o pero debe ser múltiplo de 30o.
Examinando vectorialmente todas las combinaciones de conexiones trifásicas, resulta que
incluyendo el defasamiento de 0o, pueden haber 12 distintos valores de defasamiento
angular de 30 agrados en 30 grados, los valores más usuales de defasamiento angular se dan
en la tabla.
3.2.-Conexiones De Transformador Trifásico.
 3.2.2- Conexión Estrella( ð ðð Delta( ðð
En esta conexión el voltaje primario de línea se relaciona con el voltaje primario de fase
mediante VLP =Ö3 * VFP, y el voltaje de línea secundario es igual al voltaje de fase
secundario VLS = VFS. La relación de voltaje de cada fase es
VFP / VFS = a
De tal manera que la relación total entre el voltaje de línea en el lado primario del grupo y
el voltaje de línea en el lado secundario del grupo es
VLP / VLS = (Ö3 * VFP) / VFS
VLP / VLS = (Ö3 * a)
La conexión ð ðð no tiene problema con los componentes del tercer armónico en sus
voltajes, ya que ellos se consumen en la corriente circulatoria del lado delta(ð). Está
conexión también es más estable con relación a las cargas desbalanceadas, puesto que la
delta(ð) redistribuye parcialmente cualquier desbalance que se presente.
Esta disposición tiene, sin embargo, un problema. En razón de la conexión delta(ðð, el
voltaje secundario se desplaza 30º con relación al voltaje primario del transformador. El
hecho de que un desplazamiento de la fase haya ocurrido puede causar problemas al
conectar en paralelo los secundarios de dos grupos de transformadores. Los ángulos de fase
de los transformadores secundarios deben ser iguales si se supone que se van a conectar en
paralelo, lo que significa que se debe poner mucha atención a la dirección de
desplazamiento de 30º de la fase, que sucede en cada banco de transformadores que van a
ser puestos en paralelo.

En estados unidos se acostumbra hacer que el voltaje secundario atrase al primario en 30º.
Aunque esto es lo reglamentario, no siempre se ha cumplido y las instalaciones más
antiguas deben revisarse muy cuidadosamente antes de poner en paralelo con ellos un
nuevo transformador, para asegurarse que los ángulos de fase coincidan.
La conexión que se muestra en la figura hará que el voltaje secundario se atrase, si la
secuencia es abc. Si la secuencia del sistema fase es acb, entonces la conexión que se ve en
la figura hará que el voltaje secundario se adelante al voltaje primario en 30º .
Se usa en los sistemas de transmisión de las subestaciones receptoras cuya función es
reducir el voltaje. En sistemas de distribución es poco usual (no tiene neutro) se emplea en
algunos ocasiones para distribución rural a 20 KV
3.2.3- Conexión Delta( ð )- Estrella( ð )
En una conexión ð ðð , el voltaje de línea primario es igual al voltaje de fase primario,
VLP=VFP, en tanto que los voltajes secundarios se relacionan por VLS =Ö3 *VFS, por
tanto la relación de voltaje línea a línea de esta conexión es
VLP / VLS = VFP / (Ö3 * VFS)
VLP / VLS = a /Ö3
Esta conexión tiene las mismas ventajas y el mismo desplazamiento de fase que el
transformador ð ððð La conexión que se ilustra en la figura, hace que el voltaje secundario
atrase el primario en 30º,tal como sucedió antes.
Se usa en los sistemas de transmisión en los que es necesario elevar tensiones de
generación. En sistemas de distribución industrial, su uso es conveniente debido a que se
tiene acceso a dos tensiones distintas, de fase y línea.

3.2.4.- Conexión Delta( ð )- Delta( ð )
En una conexión de estas,
VLP = VFP
VLS = VFS
Así que la relación entre los voltajes de línea primario y secundario es
VLP / VLS = VFP / VFS = a
Esta conexión se utiliza frecuentemente para alimentar sistemas de alumbrado monofásicos
y carga de potencia trifásica simultáneamente, presenta la ventaja de poder conectar los
devanados primario y secundario sin desfasamiento, y no tiene problemas de cargas
desbalanceadas o armónicas. Sin embargo, circulan altas corrientes a menos que todos los
transformadores sean conectados con el mismo tap de regulación y tengan la misma razón
de tensión.
3.3.-Conexión En Paralelo.
Los transformadores se pueden conectar en paralelo por distintas razones, las principales
están relacionadas con problemas de confiabilidad y de incremento en la demanda. Cuando
se excede o se está a punto de exceder la capacidad de un transformador ya en operación.
Para conectar los transformadores en paralelo y garantizar su correcta operación, se deben
cumplir ciertas condiciones como son:
 Deben tener los mismos voltajes primarios y secundarios.
 Deben tener los mismo valor de impedancia expresado en porciento o en por unidad.

 Se debe verificar que la polaridad de los transformadores sea la misma.
4.- Conexión De Scott: Transformaciones De 3 A 2 Fases O De 2 A 3 Fases.
Cualquier sistema polifásico se puede transformar, empleando combinaciones o
transformaciones adecuadas, a otro sistema polifásico.
Dado un suministro trifásico, es posible obtener cualquier sistema polifásico, desde con dos
fase con 24 fases o más.
Tipos de transformadores trifásicos que se pueden conectar en paralelo .
Columna A.
(Desplazamiento de fase=0º)
Columna b
(Desplazamiento de fase=30º)
Y-Y
A-A
T-T
V-V
A-Y
Y-A
El diagrama fasorial que muestra los voltajes de fase que se induce en los secundarios de
los transformadores T-T, sugiere que hay una relación de cuadratura entre los dos
factores.Es la misma relación que existe en el sistema de 2 y 3, ambas transformaciones se
lleva a cabo empleando la llamada conexión scott.
Al igual que la conexión T-T, se necesita dos transformadores con salidas especiales. El
transformador principal que se muestra en la figura siguiente. Tiene el primario con una
salida al centro, o bien dos devanados iguales conectados en series. El transformador de
desenredo tiene una capacidad de voltaje a V3/2. o sea 0.866. del voltaje nominal del
transformador principal. Los secundarios de ambos transformadores tienen iguales voltajes
nominales y pueden tener salidas centrales, solo para cuatro fases, como se muestra en la
figura siguiente.

5.- Transformador Trifásico Hexafásico.
El funcionamiento de estos transformadores ofrece menos dificultades, y en caso de no
necesitarse un conductor neutro para el sistema hexafásico, puede hacerse con cualquier
transformador trifásico cuyos devanados secundarios estén en conexión abierta.
Como aplicación principal de estos sistemas mencionaremos el servicio de conmutatriz con
neutro, para la corriente continua, así como el servicio de rectificadores; en ambos casos
fluye corriente continua hacia el punto neutro del sistema hexafásico, pero con la diferencia
de que en la conmutatriz se trata de corriente continua, la cual se reparte en cada momento
uniformemente entre seis fases, mientras que un rectificador la carga se entrega
cíclicamente por la diferencia de fases.
Por esta razón el transformador para una conmutatriz puede construirse sin inconveniente
con conexión primaria.
En estrella, puesto que para compensar los Amperajes-vueltas de corriente continua de la
conmutatriz no se necesita sino disponer alternadamentes las mitades del devanado
secundario de cada columna. Si, como es costumbre, el lado secundario se equipa con
bornes para el arranque asincrónico de la conmutatriz, el punto neutro se dispone de tal
modo que pueda aislarse a fin de poder limitar a tres él numero de bornes para el arranque,
ejemplo:
KVA de salida en 20 = KVA de entrada en 30.; es decir 2V aIa = V3 VL IL pero la relación
de transformación unidad, Vl /Va = 1,y 2Ia = V3IL
Dando cada una de las corrientes bifásicas(Ia, Ib). A la salida como, Ia = Ib = V3. Il / 2 ;
para relación de transformaciones unidad.
De acuerdo con la ecuación, dado que los amperes-vueltas de la carga de cualquier
secundario de transformador deben ser iguales a los amperes vueltas del primario,
despreciando la corriente de magnetización, podemos escribir: Ia N2 = V3/2 . Il. N1 y ya
que la relación de transformación es N1/N2 y la la eficiencia es n. Podemos escribir Ia=

V3/2.Il an = Ib para transformaciones de 30 a 20 y Ia= V3/2n.Il=Ib para transformaciones
de 20 a 30. En la cuales Ia e Ib, son las corrientes de líneas bifásicas; Il es la corriente
trifásica balanceada; es la relación de transformación del primario al secundario; n es la
eficiencia de los transformadores.
5.1.- Transformaciones Trifásicas A Seis Fases.
Debido a que su eficiencia es relativamente alta, los transformadores sirven como
dispositivos excelentes de transformación polifásica para suministro de sistema de mas
fases, a partir, en general, de suministros trifásicos.
Esos sistemas de mas fases son especialmente útiles para la rectificación de medida onda
completa debido a los componentes fluctuantes relativamente bajos.
El tipo de transformador que se necesita para producir una transformación verdadera, de 3 a
6 fases es el que tiene dos separados pero iguales, se necesitan 3 transformadores
monofásicos de ese tipo, aunque se pueda usar un transformador polifásico único con seis
secundarios separados, para obtener una conversión verdadera a 12 fases, se necesitan
transformadores que tengan cuatro secundario separados; para 24 o, 8 secundario
separados, y así sucesivamente.
Transformadores que requieren típicamente para un transformación verdadera de 3 a 6 fases
con conexión de primarios, direcciones fasoriales de voltaje secundario y carga de 6.
Los tres transformadores están conectados en estrella, aunque se podría usar un delta, con
suministros trifásicos, observando las condiciones correcta de polaridad instantánea.(Se
muestra en la figura siguiente).
Para la aplicación se muestra, se desea producir un sistema de alto voltaje de seis fases, y
por lo tanto los primarios son de bajo voltaje y los secundarios son de altos. Se usara la
misma conexión de primarios para todo los cinco tipos de transformaciones de 6 que se
describen, y solo se muestra conexiones de secundarios.
Ya que cada una de ella es distinta, observe que la polaridad instantánea del secundario y la
dirección del fasor del voltaje inducido en cada uno de los secundarios aparece en la figura
c y d, respectivamente, esos voltajes están separados 120º, ya que están producidos por, y a
partir de un suministro trifásico, como se esperaba, así las terminales instantánea con
puntos que se ven en la figura c, tiene la dirección fasorial instantánea que se muestra en la
figura d.
En la figura E, se muestra una carga típica de 6, conectada en red, esa carga con sus
terminales, del 1 al 6, se usara como carga en los cinco tipos de transformaciones de 3 a 6,
que se mostraron, y cuyo objeto será producir la misma corriente instantánea que se ve en
la figura E, la corriente fasorial identificada como A, se produce por inversión de la
corriente fasorial B, y a su vez la corriente fasorial B, es la inversa de B; la C es la inversa
de C.

Si examinamos la figura C, podemos casi adivinar como se deben colocar las polaridades
del secundario para producir esas corrientes fasoriales requeridas que se ven en la figura E.
5.2.- La Estrella De 6Ø: Una Transformación Verdadera De 6 Fases.
La primera transformación que se muestra en la estrella de seis fases. En la conexión
genérica en estrella, un extremo de todas las bobinas se conectan a un devanado común,
( por ello, la conexión en Y es un caso especial de la estrella) los extremos de H2 de todas
las bobinas secundarias, se conectan entre si, y también los extremos de H3, de todas las
bobinas secundarias, a continuación se unen ambos conjuntos en una unión común (n),
como se ve en la figura A. Los eis extremos libres se sacan con terminales, del 1 al 6, las
cuales a su vez se conectan con las terminales, del 1 al 6, de la carga de 6, como se ve en la
figura A; aun se los extremos libres no se conectan con la carga de 6 fases, la estrella de 6,
produce un sistema verdadero de 6 fases.
5.3.- Conexión Doble Estrella De 6 Fases.
La conexión diametral es quizás la más sencillas de todas las conexiones de 3 a 6, porque
no se necesita interconexión entre los secundarios, y no se necesita transformadores
especiales, se puede emplear tres transformadores monofásicos de aislamiento idéntico.
Sin embargo no se produce un verdadero sistema de seis fases, y si se abre una línea de
carga de 6, o si se aparece un circuito abierto en la red de la carga de 6, se vuelve un
sistema simple trifásico.
En las figuras A y B, se muestra dos sistemas, de doble estrella y la doble delta, necesitan
también interconexión con la carga para producir voltaje de líneas de 6, debido a que son
algo mas complicada, en la conexiones que se necesita en los transformadores, rara vez se
emplean, en comparación con las conexiones diametral, excepto si se desea un cambio en el
voltaje secundario de línea, como en le caso de doble delta. Observese en las figuras A, B,
C.
5.4.- Conexión De Doble Delta De Seis Fases.

L a conexión doble delta es el análogo de malla a la doble estrella. Se se hacen dos
conexiones trifásicas en deltas separadas, con polaridad instantánea opuesta.
El conjunto de la primera del usa las bobina H1 y H2 , mientras que el de la segunda delta
usa bobinas H3 y H4, como en caso de cualquier sistema de malla, se necesita un
voltímetro antes de cerrar la delta.
5.5.- La Malla De 6 Fases: Una Transformación Verdadera De 6 Fases.
Las conexiones del secundario para la malla de 6, se muestran en la figura A, adviértase
que antes de cerrar la malla, como en el caso de un secundario en delta, es necesario un
voltímetro, para asegurar que la suma fasorial de todos los voltajes en series conectados a la
malla sean cero.
La figura B, se muestra una tabla de conexiones para simplificar estas y también, para
comprobar el diagrama fasorial de la figura C, se ha identificado con letras los extremos de
las bobinas para simplificar la referencia de las conexiones.
5.6.-Conexión Diametral De 6 Fases.
Al examinar las conexiones para la estrella y lass mallas de 6 fases se sacan a la carga en
secuencia particular (1-4-5-2-3-6). Los extremos opuesto del primer transformador
conectados en estrella se sacan a las terminales 1 y4, de la carga, los extremos opuesto del
segundo transformador conectados en estrella se llevan a los terminales 5 y 2, de la carga,
los extremos opuestos del tercer transformador conectado en estrella se llevan a los
terminales 3 y 6, de la carga. Lo anterior sugiere una transformación de 3 fases a 6 fases,
sin usar transformadores especiales ni conexiones centrales de ninguna especie.
 LA CONSTRUCCION DEL TRANSFORMADOR.
Consideraciones generales.
Un transformador consta de dos partes esenciales: El núcleo magnético y los devanados,
estos están relacionados con otros elementos destinados a las conexiones mecánicas y

eléctrica entre las distintas partes al sistema de enfriamiento, al medio de transporte y a la
protección de la máquina en general. en cuanto a las disposiciones constructivas, el núcleo
determina característica relevantes, de manera que se establece una diferencia fundamental
en la construcción de transformadores, dependiendo de la forma del núcleo, pudiendo ser el
llamado NUCLEO TIPO COLUMNAS y el NUCLEO TIPO ACORAZADO, existen otros
aspectos que establecen diferencias entre tipos de transformadores, como es por ejemplo el
sistema de enfriamiento, que establece la forma de disipación del calor producido en los
mismos, o bien en términos de su potencia y voltaje para aplicaciones, como por ejemplo
clasificar en transformadores de potencia a tipo distribución.
La construcción del núcleo.
El núcleo magnético está formado por laminaciones de acero que tienen pequeño
porcentajes de silicio (alrededor del 4%) y que se denominan “laminaciones magnéticos”,
estas laminaciones tienen la propiedad de tener pérdidas relativamente bajas por efecto de
histéresis y de corrientes circulantes.
Están formados por un conjunto de laminaciones acomodadas en la forma y dimensiones
requeridas. La razón de usar laminaciones de acero al silicio en los núcleos de las máquinas
eléctricas, es que el silicio aumenta la resistividad del material y entonces hace disminuir la
magnitud de las corrientes parásitas o circulantes y en consecuencia las pérdidas por este
concepto.
En el caso de transformadores de gran potencia, se usan las llamadas “laminaciones de
cristal orientado” cuyo espesor es de algunos milímetros y contienen entre 3% y 4% de
silicio, se obtienen de material laminado en caliente, después se hace el laminado en frío,
dando un tratamiento térmico final a la superficie de las mismas. Este tipo de laminación
cuando se sujetan al flujo en la dirección de las laminaciones, presentan propiedades
magnéticas mejores que la laminación “normal” de acero al silicio usada para otro tipo de
transformadores.
Elementos de los núcleos de transformadores.
En los núcleos magnéticos de los transformadores tipo columna se distinguen dos partes
principales: “las columnas” o piernas y los “yugos”. En las columnas se alojan los
devanados y los yugos unen entre si la las columnas para cerrar el circuito magnético.
Debido a que las bobinas se deben montar bajo un cierto procedimiento y desmontar
cuando sea necesario por trabajos de mantenimiento, los núcleos que cierran el circuito
magnético, terminar al mismo nivel en la parte que está en contacto con los yugos, o bien
con salientes. En ambos casos los núcleos se arman con “juegos” de laminaciones para
columnas y yugos que se arman por capas de arreglos “pares” e “impares”.
Cuando se emplean laminaciones de cristal orientado, es necesario que las uniones entre
yugos y columnas se realicen con cortes inclinados para evitar trayectorias transversales de
las líneas de flujo respecto a tales direcciones.

Cuando se han armado los niveles a base de juegos de laminaciones colocadas en “pares” e
“impares” el núcleo se sujeta usando tornillos opresores y separa por medio de los tornillos
tensores.
En cuanto a los Yugos, se refiere, no estando vinculados estos con los devanados, pueden
ser, entonces, rectangulares, aún cuando pueden tener también escalones para mejorar el
enfriamiento.
Tipos de núcleos.
Cuando se ha mencionado con anterioridad, laso núcleos para transformadores se agrupan
básicamente en las siguientes categorías:
 Tipo núcleo o de columnas.
 Tipo acorazado.
 Tipo núcleo o de columnas.
Existen distintos tipos de núcleos tipos columna, que está caracterizados por la posición
relativa de las columnas y de los yugos.
Núcleo monofásico.
Se tienen dos columnas unidas en las partes inferior y superior por medio de un yugo, en
cada una de estas columnas se encuentran incrustados la mitad del devanado primario y la
mitad del devanados secundario.
Núcleo trifásico.
Se tienen tres columnas dispuestas sabor el mismo plano unidas en sus partes inferior y
superior por medio de yugos. Sobre cada columna se incrustan los devanados primarios y
secundario de una fase. Las corrientes magnetizantes de las tres fases son distintas entre sí,
debido principalmente a que el circuito magnético de las columnas externas es más largo
que el correspondiente a la columna central. Este desequilibrio, tomando en cuenta que la
corriente magnetizantes de las tres fases son distintas entre sí, debido principalmente que el
circuito magnético de las columnas externas es más largo que el correspondiente a la
columna central. Este desequilibrio, tomando en cuenta que la corriente de vacío es
bastante baja, tiene influencia solamente para las condiciones de operación en vacío.
Tipo acorazado.
Este tipo de núcleo acorazado, tiene la ventaja con respecto al llamado tipo columna, de
reducir la dispersión magnética, su uso es más común en los transformadores monofásicos.
En el núcleo acorazado, los devanados se localizan sobre la columna central, y cuando se

trata de transformadores pequeños, las laminaciones se hacen en troqueles. Las formas de
construcción pueden ser distintas y varían de acuerdo con la potencia.
Herrajes o armadura.
Como se ha mencionado antes, los núcleos de los transformadores tienen partes que
cumplen con funciones puramente mecánicas de sujeción de las laminaciones y estructuras,
estas pares o elementos se conocen como “herrajes” o armadura y se complementan con
componentes como fibra se vidrio o madera para protección de la sujeción de los yugos.
Los devanados de los transformadores.
Los devanados de so transformadores se pueden clasificar en baja y alta tensión, esta
distinción es de tipo global y tiene importancia para los propósitos de el realización práctica
de los devanados debido a que los criterios constructivos para la realización de los
devanados de baja tensión, son distintos de los usados para los devanados de alta tensión.
Para los fines constructivos, no tiene ninguna importancia la función de un devanado, es
decir, que sea primario o el secundario, importa solo la tensión para la cual debe ser
previsto.
Otra clasificación de los devanados se puede hacer con relación a la potencia del
transformador, para tal fin existen devanados para transformadores de baja potencia, por
ejemplo de 1000 a 2000 VA y para transformadores de media y gran potencia. Los
devanados para transformadores de pequeña potencia son los más fáciles de realizar.
En este tipo de transformadores los devanados primario y secundario son concéntricos y
bobinado sobre un soporte aislante único. Por lo general, se usan conductores de cobre
esmaltado, devanados en espiral y con capas sobrepuestas. Por lo general, el devanado de
menor tensión se instala más cerca del núcleo interponiendo un cilindro de papel aislante y
mediante separadores, se instala en forma concéntrica el devanado de tensión mayor. Los
extremos de los devanados (denominados también principio y final del devanador) se
protegen con aislante de forma de tubo conocido como “spaguetti”.
Devanados para transformadores de distribución.
En estos transformador, las diferencia entre las tensiones primaria y secundaria es notable,
por ejemplo, los transformados para reces de distribución de 13200 volts a las tensiones de
utilización de 220/127 volts debido a estas diferencias, se emplean criterios constructivo
distintos a os considerados en los transformadores pequeños de baja tensión y se dividen en
devanados de baja tensión y de alta tensión.
Devanados de baja tensión.
Están constituidos por lo general, de una sola espiral (algunas veces en dos o tres capas
sobrepuestas), con alambres rectangular aislado. El conductor se usa generalmente para

potencia pequeñas y tiene diámetros no superiores a 3 o 3.5 mm. El aislamiento de los
conductores, cuando son cilíndricos, puede ser de algodón o de papel, más raramente
conductor esmaltado en el caso que los transformadores que no sean enfriados por aceite.
Para transformadores de mediana y gran potencia, se recurre al uso de placa o solera de
cobre aislada, el aislamiento es por lo general de papel. En el caso de que las corrientes que
transporte el devanado sean elevadas ya sea por vacilidad de manipulación en la
construcción o bien para reducir las corrientes parásitas, se puede construir el devanado don
más de una solera o placa en paralelo.
Devanados de alta tensión.
Los devanados de alta tensión, tiene en comparación con los de baja tensión, muchos
espiras, y la corriente que circula por ellos, es relativamente baja, por lo que son de
conductor de cobre de sección circular con diámetro de 2.5 a 3.0 mm.
Con respecto a las características constructivas, se tienen variantes de fabricante a
fabricante, hay básicamente dos tipos, el llamado “tipo bobina” formados de varias capas
de condutores, estas bobinas tienen forma discoidal, estas bobinas se conectan, por lo
general, en serie para dar el número total de espiras de una fase. El otro tipo des el llamado
“de capas” constituido por una sola bobina con varias capas, esta bobina es de longitud
equivalente a las varias bobinas discoidales que constituirían el devanado equivalente, por
lo general, el número de espiras por capa en este tipo de devanado, es superior al
constituido de varias bobinas discoidales.
Como aspectos generales, se puede decir que el primer tipo (bobinas discoidales), da mayor
facilidad de enfriamiento e impregnarse de aceite, debido a que dispone canales de
circulación más numerosos, también tiene la ventaja de que requiere de conductores de
menor diámetro equivalente al otro tipo, da mayor facilidad constructiva. Tiene la
desventaja de ser más tardado en su construcción.
Las bobinas discoidales se conocen también como “tipo galleta” en algunos casos, se
forman cada una, de un cierto número de conductores dispuestos en capas y aisladas estas
capas entre sí por papel aislante, cada bobina al terminar se “amarra” con cinta de lino o
algodón para darle consistencia mecánica y posteriormente se les da un baño de barniz y se
hornean a una cierta temperatura, con lo cual adquiere la rigidez mecánica necesaria. Cada
bobina, está diseñada para tener una tensión no superior a 1000-1500 volts, por lo que para
dar la tensión necesaria para una fase, se deben colocar varias bobinas en serie.
Posición de los devanados.
La disposición de los devanados en los transformadores, debe ser hecha de tal forma, que se
concilien en la mejor forma las dos exigencias que son contrastentes entre sí, del
aislamiento y de la menor dispersión del flujo. La primera requiere de la mayor separación
entre devanados, en tanto que la segunda, requiere que el primario s encuentra los más
cercano posible del secundario,. En la práctica, se alcanza una solución conveniente del
problema con la disposición de los devanados dentro e los siguientes tipos:

• Concéntrico.
• Concéntrico doble.
• Alternado.
En el tipo concéntrico, cada uno de los devanados está distribuido a lo largo de toda la
columna el devanado de tensión más baja se encuentra en al parte interna (más cercan al
núcleo) y aislado del núcleo, y del de tensión más elevada, por medio de tubos aislantes
(cartón baquelizado, baquelita, etc.).
En la disposición de concéntrico doble, el devanado de tensión más de baja se divide en dos
mitades dispuestas respectivamente al interior y al exterior uno de otro.
En el llamado tipo alternado, los dos devanados están subdivididos cada uno en una cinta
número de bobinas que están dispuestas en las columnas en forma alternada.
La consideraciones que orientan desde el punto de vista de diseño, la disposición de los
devanados, son aquellos referentes al enfriamiento, el aislamiento, la reactancia de
dispersión y a los esfuerzos mecánicos.
Con relación a los aislamientos, la solución más conveniente la representa el tipo
concéntrico simple, porque requiere de una sola capa aislante entre los dos devanados, por
lo que esta disposición es ventajosa en el caso de tensiones elevadas.
El llamado concéntrico doble tiene la prerrogativa de dar lugar a la reactancia de dispersión
con valor de alrededor de la mitad de aquel relativo al concéntrico simple. El tipo alternado,
en cambio, permite variar tales reactancias, repartiendo en forma distinta las posiciones de
las bobinas de los dos devanados.. para los esfuerzo mecánicos son mejor las disposiciones
de tipo alternado, pues permite que el transformador soporte mejor los esfuerzos
mecánicos.
Construcción de los devanados.
Como se indicó anteriormente, los conductores usados para la construcción de los
devanados, pueden ser de alambre circular (como un diámetro comprendida entre 0.2 y 0.4
mm) o bien solera de distintas medidas.
Según sea el tipo de las espiras de las bobinas, se pueden construir en dos formas.
• Helicoidadl contínua.
• Con bobinas separadas (discoidales).
Las bobinas helicoidales se hacen, por lo general, cuando el conductor empleado es de
solera, lo único que se debe tener cuidado es en la forma del aislamiento con respecto al

núcleo y eventualmente su constitución mecánica. Este tipo de construcción tiene cierto
tipo de limitaciones, en cuanto al aislamiento se refiere, aún cuando se puede construir en
varias capas, por lo que su práctica se limita a los devanados de baja tensión.
La construcción de bobinas discoidales (para devanados con bobinas separadas),
generalmente se hace con el mismo número de espiras por bobinas y de capas se hace de
manera que se limite la tensión máxima entre espiras de capas adyacentes a una valor entre
200 y 300 volts, con esto se espera que en general, y sólo en casos excepcionales, el voltaje
por bobina sea cuando mucho 1000 volts entre capas separadas por papel aislante.
Con relación a al posición de los devanados, los transformadores son de dos tipos: de
devanados concéntricos y devanados alternados.
En el caso de los transformadores con devanados concéntricos, estos, los devanados
primario y secundario, son completamente distintos y se encuentran montados uno dentro
del otro sabor el núcleo, estando, por razones de aislamiento, principalmente el devanado
de menor voltaje más cerca del núcleo.
En transformadores de mayor potencia y sólo excepcionalmente, se puede dividir el
devanado de bajo voltaje en dos partes, de manera que uno quede cercano al núcleo y la
otra se coloque sobre el devanado de lata tensión, es decir, es un doble concéntrico.
La disposición de los devanados concéntrica, es la que tiene un mayor campo de aplicación.
Cualquiera que sea el tipo de devanado, la construcción de las bobinas se hace
normalmente sobre moldes de madera o metálicos montados sobre bobinadoras o
devanadoras cuyo tipo es distinto, dependiendo principalmente del tamaño de bobinas por
construir. En el caso de bobinas para transformadores pequeños, que se pueden hacer en
talleres de bobinado, estas bobinas son de tipo manual, y eventualmente se pueden llegar a
usar tornos.
Cuando se termina de devanar una bobina, antes su montaje se le debe dar un tratamiento
como secarla en vacío para quitar posibles restos de humedad, y también un proceso de
impregnación de barniz aislante y horneado a una temperatura que depende del tipo de
barniz y cuyo objetivo es dar consistencia mecánica.
Aislamiento externo de los devanados.
Los devanados primario y secundario, deben estar aislados entere sí, generalmente este
aislamientos de por medio de separadores de madera, baquelita o materiales aislantes
similares que además cumplan con funciones refrigerantes.
SISTEMA DE AMARRE AXIAL DE LOS DEVANADOS MEDIANTE TORNILLOS
OPUESTOS DE PRESION.

El aislamiento entre las fase de los transformadores trifásicos se efectúa separando
convenientemente las columnas, entre las cuales se interponen algunas veces separadores o
diafragmas de cartón tratado o bien de baquelita.
El aislamiento externo entre las fases, se logra por medio de las boquillas a las que se
conectan las terminales de los devanados.
Conexiones de los devanados.
Cuando se construye un devanado, se puede bobinar en el sentido a la derecha o a la
izquierda (con respecto al sentido de las manecillas del reloj), se ha observado que una
corriente que tiene un determinado sentido, produce un flujo magnético en sentido opuesto,
se tiene un devanado construido hacia la izquierda o un devanado hacia la derecha, esto se
debe tomar en consideración, para evitar que con la conexiones que se realicen, se tengan
flujos opuestos o voltajes inducidos opuestos. En general, cada fabricante adopta un sentido
único de devanado para todas las bobinas, tanto secundarias como primarias.
En los transformadores monofásicos de dos columnas, el flujo es directo y en sentido
opuesto en las dos columnas, esto significa que debe haber una forma de conexión.
Cambio en al relación de transformación.
En una red de distribución, la tensión no es exactamente la misma en todos los puntos,
debido a que la caída de tensión depende de la distancia del punto de alimentación y de la
magnitud de la carga. Para poder emplear los transformadores de distribución en los
distintos puntos de la red y adaptarlos a las variaciones tensión, se provee uno de los
devanados de un cambiador de derivaciones (El de alta tensión) de tal forma que se puedan
aumentar o disminuir el número de espiras y en consecuencia, variar la relación de
transformación dentro de límites establecidos, estos límites, normalmente son del 5%.
MATERIALES ELECTRICOS USADOS EN LA CONSTRUCCION DE
TRANSFORMADORES.
Conductores eléctricos.
Los materiales usado como conductores en los transformadores, al igual que los usados en
otras máquinas eléctrica, deben ser de alta conductividad, ya que con ellos se fabrican las
bobinas. Los requisitos fundamentales que deben cumplir los materiales conductores, son
los siguientes:
 La más alta conductividad posible.
 El menor coeficiente posible de temperatura por resistencia eléctrica.
 Una adecuada resistencia mecánica.

 Deben ser ductibles y maleables.
 Deben ser fácilmente soldables.
 Tener una adecuada resistencia a la corrosión.
La resistividad o resistencia específica, al tensión disruptiva, la permitividad y la histéresis
dieléctrica en adición a las propiedades dieléctricas se deben considerar también las
propiedades mecánicas y su capacidad para soportar la acción de agentes químicos, el calor
y otros elementos presentes durante su operación.
La temperatura y los materiales aislantes.
Uno de los factores que más afectan la vida de los aislamientos, es la temperatura de
operación de las máquinas eléctricas, esta temperatura está producida principalmente por
las pérdidas y en el caso específico de los transformadores, durante su operación, estas
pérdidas están localizadas en los siguientes elementos principales:
El núcleo o circuito magnético, aquí las pérdidas son producidas por el efecto de histéresis
y las corrientes circulantes en las laminaciones, son dependientes de la inducción, es decir,
que influye el voltaje de operación.
Los devanados, aquí las pérdidas se deben principalmente al efecto joule y en menos
medida por corrientes de Foucault, estas pérdidas en los devanados son dependientes de la
carga en el transformador.
Se presentan también pérdidas en las uniones o conexiones que se conocen también como
“puntos calientes” así como en los cambiadores de derivaciones.
Todas estas pérdidas producen calentamiento en los transformadores, y se debe elimina este
calentamiento a valores que no resultan peligrosos par also aislamientos, por medio de la
aplicación de distintos medios de enfriamiento.
Con el propósito de mantener en forma confiable y satisfactoria la operación de las
maquinas eléctricas, el calentamiento de cada una de sus partes, se debe controlar dentro de
ciertos límites previamente definidos. Las perdidas en una máquina eléctrica son
importantes no tanto porque constituyan una fuente de ineficiencia, sino porque pueden
representar una fuente importante de elevación de temperatura para los devanado, esta
elevación de temperatura puede producir efectos en los aislamientos de los propios
devanados, o bien en los aislamientos entre devanados y el núcleo, por esta razón, es
siempre importante que todos los aislamientos entre devanados y el núcleo, por esta razón,
es siempre importante que todos los aislamientos ese mantengan dentro de los límites de
temperatura que garanticen su correcta operación, sin perder su efectividad.

Como la elevación en la temperatura depende también de la carga en las máquinas dentro
de sus límites de carga o “cargabilidad” establecidos, para así respetar los límites de
temperatura de su aislamientos.
En su régimen nominal de operación, un transformador tiene estrechamente, ligado su
voltaje y potencia a los límites impuestos por los aislamientos usados y en menor grado por
las pérdidas por efecto joule.
Calificación de los materiales aislantes.
La clasificación de los materiales aislantes para máquinas eléctricas con relación a su
estabilidad terminal, cubre básicamente siete clases de materiales aislantes que se usan por
lo general y que son los siguientes:
CLASE TEMPERATURA
Y
A
E
B
F
H
C
90 oC
105 oC
120 oC
130 oC
155 oC
180 oC
Mayor a 180 oC
Una descripción breve de estos materiales se dan a continuación:
Clase Y.
Este aislmiento consiste de materiales o combinaciones de materiales, tales como algodón,
seda y papel sin impregnar.
Clase A.
Este aislamiento consiste de materiales o combinaciones de materiales tales como el
algodón, sed ya papel con alguna impregnación o recubrimiento o cuando se sumergen en
dialécticos líquidos tales como aceite. Otros materiales o combinación de materiales que
caigan dentro de estos límites de temperatura, pueden caer dentro de esta categoría.
Clase E.

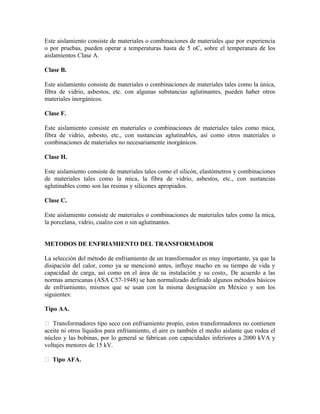

Este aislamiento consiste de materiales o combinaciones de materiales que por experiencia
o por pruebas, pueden operar a temperaturas hasta de 5 oC, sobre el temperatura de los
aislamientos Clase A.
Clase B.
Este aislamiento consiste de materiales o combinaciones de materiales tales como la única,
fibra de vidrio, asbestos, etc. con algunas substancias aglutinantes, pueden haber otros
materiales inorgánicos.
Clase F.
Este aislamiento consiste en materiales o combinaciones de materiales tales como mica,
fibra de vidrio, asbesto, etc., con sustancias aglutinables, así como otros materiales o
combinaciones de materiales no necesariamente inorgánicos.
Clase H.
Este aislamiento consiste de materiales tales como el silicón, elastómetros y combinaciones
de materiales tales como la mica, la fibra de vidrio, asbestos, etc., con sustancias
aglutinables como son las resinas y silicones apropiados.
Clase C.
Este aislamiento consiste de materiales o combinaciones de materiales tales como la mica,
la porcelana, vidrio, cualzo con o sin aglutinantes.
METODOS DE ENFRIAMIENTO DEL TRANSFORMADOR
La selección del método de enfriamiento de un transformador es muy importante, ya que la
disipación del calor, como ya se mencionó antes, influye mucho en su tiempo de vida y
capacidad de carga, así como en el área de su instalación y su costo,. De acuerdo a las
normas americanas (ASA C57-1948) se han normalizado definido algunos métodos básicos
de enfriamiento, mismos que se usan con la misma designación en México y son los
siguientes:
Tipo AA.
 Transformadores tipo seco con enfriamiento propio, estos transformadores no contienen
aceite ni otros líquidos para enfriamiento, el aire es también el medio aislante que rodea el
núcleo y las bobinas, por lo general se fabrican con capacidades inferiores a 2000 kVA y
voltajes menores de 15 kV.
 Tipo AFA.

Transformadores tipo seco con enfriamiento por aire forzado, se emplea para aumentar la
potencia disponible de los tipo AA y su capacidad se basa en la posibilidad de disipación de
calor por medio de ventiladores o sopladores.
 Tipo AA/FA.
Transformadores tipo seco con enfriamiento natural y con enfriamiento por aire forzado, es
básicamente un transformador tipo AA al que se le adicionan ventiladores para aumentar su
capacidad de disipación de calor.
 Tipo OA
Transformador sumergido en aceite con enfriamiento natural, en estos transformadores el
aceite aislante circula por convección natural dentro de una tanque que tiene paredes lisas o
corugadas o bien provistos con tubos radiadores. Esta solución se adopta para
transformadores de más de 50 kVA con voltajes superiores a 15 kV.
 Tipo OA/FA
Transformador sumergido en líquido aislante con enfriamiento propio y con enfriamiento
por aire forzado, es básicamente un transformador OA con la adición de ventiladores para
aumentar la capacidad de disipación de calor en las superficies de enfriamiento.
 Tipo OA/FOA/FOA.
Transformador sumergido en líquido aislante con enfriamiento propio/con aceite forzado -
aire forzado/con aceite forzado/aire forzado.
Con este tipo de enfriamiento se trata de incrementar el régimen de operación (carga) de
transformador tipo OA por medio del empleo combinado de bombas y ventiladores. El
aumento de la capacidad se hace en dos pasos: en el primero se usan la mitad de los
radiadores y la mitad de las bombas con lo que se logra aumentar en 1.33 veces la
capacidad del tipo OA, con el segundo paso se hace trabajar la totalidad de los radiadores y
bombas con lo que se logra un aumento de 1.667 veces la capacidad del OA. Se fabrican en
capacidades de 10000 kVA monofásicos 15000 kVA trifásicos.
 Tipo FOA.
Sumergido en líquido aislante con enfriamiento por aceite forzado y de aire forzado. Estos
transformadores pueden absorber cualquier carga de pico a plena capacidad ya que se usa
con los ventiladores y las bombas de aceite trabajando al mismo tiempo.
 Tipo OW.
Sumergido en líquido aislante con enfriamiento por agua, en estos transformadores el agua
de enfriamiento es conducida por serpentines, los cuales están en contacto con el aceite

aislante del transformador y se drena por gravedad o por medio de una bomba
independiente, el aceite circula alrededor de los serpentines por convección natural.
Tipo FOW.
Transformador sumergido en líquido aislante con enfriamiento de aceite forzado y con
enfriadores de agua forzada. Este tipo de transformadores es prácticamente igual que el FO,
sólo que el cambiador de calor es del tipo agua - aceite y se hace el enfriamiento por agua
sin tener ventiladores
 PRUEBAS A TRANSFORMADORES.
Introducción.
Las pruebas se hacen en los transformadores y sus accesorios por distintas razones, durante
su fabricación, para verificar la condición de sus componentes, durante la entrega, durante
su operación como parte del mantenimiento, después de su reparación, etc.
Algunas de las pruebas que se hacen en los transformadores e consideran como básicas y
algunas otras varían de acuerdo a la condición individual de los transformadores y pueden
cambiar de acuerdo al tipo de transformador, por lo que existen distintas formas de
clasificación de las pruebas a transformadores, por ejemplo algunos las clasifican en prueba
de baja tensión y prueba de alta tensión. También se pueden agrupar como pruebas
preliminares, intermedias y de verificación (Finales).
Las pruebas preliminares se realizan cuando un transformador se ha puesto fuera de
servicio para mantenimiento programado o para revisión programada o bien ha tenido aluna
falla. Las pruebas se realizan antes de “abrir” el transformador y tienen el propósito general
de encontrar el tipo y naturaleza de la falla. Las llamadas pruebas preliminares incluyen:
 Prueba al aceite del transformador.
 Medición de la resistencia de aislamiento de los devanados.
 Medición de la resistencia ohmica de los devanados.
 Determinación de las características del aislamiento.
Las llamadas pruebas intermedias, como su nombre lo indican se realizan durante el
transcurso de una reparación o bien en las etapas intermedias de la fabricación, cuando el
transformador está en proceso de armado o bien desarmado (según sea el caso) y el tipo de
pruebas depende del propósito de la reparación o la etapa de fabricación, por lo general se
hacen cuando las bobinas no han sido montadas o desmontadas (según sea el caso) y son
principalmente las siguientes:
 Medición de la resistencia de aislamiento de tornillos y herrajes contra el núcleo.

 Prueba de la resistencia de aislamiento de tornillos y herrajes por voltaje aplicado.
 Prueba de las boquillas por medio de voltajes aplicado.
Cuando se han desmontado las bobinas durante un trabajo de reparación, entonces las
pruebas se incrementan.
Las pruebas finales se hacen sobre transformadores terminados de fabricación o armados
totalmente después de una reparación e incluyen las siguientes:
 Prueba al aceite del transformador.
 Medición de la resistencia de aislamiento.
 Prueba de relación de transformación.
 Determinación del desplazamiento de fase de los grupos de bobinas.
 Determinación de las características del aislamiento.
 Prueba del aislamiento por voltaje aplicado.
 Prueba para la determinación de las pérdidas en vacío y en corto circuito (determinación
de impedancia).
 Prueba del aislamiento entre espiras por voltaje inducido.
 Medición de la corriente de vacío y la corriente de excitación.
El orden de las pruebas no es necesariamente el mencionado anteriormente,. Y de hecho
existen normas nacionales e internacionales que recomiendan que pruebas y en que orden
se deben realizar, así como cuando se deben efectuar.
Pruebas al aceite del transformador.
El aceite de los transformadores se somete por lo general a pruebas de rigidez dieléctrica,
prueba de pérdidas dielétricas y eventualmente análisis químico.
Cuando se trata de pruebas de campo, la condición del aceite se puede determinar por dos
pruebas relativamente simples. Una que compra el color de una muestra de aceite del
transformador bajo prueba, con un conjunto o panel de colores de referencia que dan un
indicación de la emulsificación que puede tener lugar. El recipiente en que se toma la
muestra debe enjuagar primero con el propio aceite de la muestra ya debe ser tomado de la
parte inferior del transformador de la válvula de drenaje.

Cuando se usa un probador de color, al muestra de aceite se debe colocar en tubo de vidrio
transparente que se introduce en una pare del probador diseñada ahora tal fin. Se tiene un
pequeño disco que gira y que tiene distintos colores de referencia, cuando el color le disco
es similar al de la muestra, aparece la designación numérica del color de la muestra de
aceite. De hecho esta prueba sirve para verificar el grado de oxidación de la aceite y debe
marcar 0.5 para aceites nuevos y 5 máximo para aceites usados.
En el rango de color amarillo, naranja y rojo indican que el transformador puede tener
daños severos.
Prueba de rigidez dieléctrica del aceite.
Esta prueba se hace en un probador especial denominado “probador de rigidez dieléctrica
del aceite”. En este caso, la muestra de aceite también se toma de la parte inferior del
transformador, por medio de la llamada válvula de drenaje y se vacía en un recipiente
denominado “copa estándar” que puede ser de porcelana o de vidrio y que tiene una
capacidad del orden de ½ litro. En ocasiones el aceite se toma en un recipiente de vidrio y
después se vacía a la copa estándar que tiene dos electrodos que pueden ser planos o
esféricos y cuyo diámetro y separación está normalizado de acuerdo al tipo de prueba. El
voltaje aplicado entre electrodos se hace por medio de un transformador regulador
integrado al propio aparato probador. Después de llenada la copa estándar se debe esperar
alrededor de 20 minutos para permitir que se eliminen las burbujas de aire del aceite antes
de aplicar el voltaje; el voltaje se aplica energizando el aparato por medio de un switch que
previamente se ha conectado ya un contacto o fuente de alimentación común y corriente. El
voltaje se eleva gradualmente por medio de la perilla o manija del regulador de voltaje, la
tensión o voltaje se ruptura se mide por medio de un voltmeto graduado en kilovolts.
Existen de cuerdo distintos criterios de prueba, pero en general se puede afirmar que se
pueden aplicar seis rupturas dieléctricas con intervalos de 10 minutos., la primero no se
toma en cuenta, y el promedio de las otras cinco se toma como la tensión de ruptura o
rigidez dieléctrica. Normalmente la rigidez dieléctrica en los aceites aislantes se debe
comportar en la forma siguiente:
Aceites degradados y contaminados De 10 a 28 kV
Aceites carbonizados no degradados De 28 a 33 kV
Aceites Nuevo sin desgasificar De 33 a 44 kV
Aceite Nuevo desgasificado De 40 a 50 kV
Aceite regenerado De 50 a 60 kV
Prueba de resistencia de aislamiento.

La prueba de resistencia de aislamiento en transformadores sirve no solo ara verificar la
calidad del aislamiento en transformadores, también permite verificar el grado de humedad
y en ocasiones defectos severos en el aislamiento.
La resistencia de aislamiento se mide por medio de un aparato conocido como
“MEGGER”. El megger consiste de una fuente de alimentación en corriente directa y un
sistema de medición. La fuente es un pequeño generador que se puede accionar en forma
manual o eléctricamente. El voltaje en terminales de un megger varía de acuerdo al
fabricante y a si se trata de accionamiento manual o eléctrico, pero en general se pueden
encontrar en forma comercial megger de 250 votls, 1000 volts y 2500 volts. La escala del
instrumento está graduada para leer resistencias de aislamiento en el rango de 0 a 10,000
megohms.
La resistencia de aislamiento de un transformador se mide entre los devanados conectados
todos entre sí, contra el tanque conectado a tierra y entre cada devanado y el tanque, con el
resto de los devanados conectados a tierra.
Para un transformador de dos devanados se deben tomar las siguientes medidas:
• Entre el devanado de alto voltaje y el tanque con el devanado de bajo voltaje
conectado a tierra.
• Entre los devanados de lato voltaje y bajo voltaje conectado entre si, contra el
tanque.
Estas mediciones se pueden expresar en forma sintetizada como:
Alto Voltaje Vs. Tanque + bajo voltaje a tierra.
Bajo voltaje Vs. Tanque + alto voltaje a tierra.
Alto voltaje + bajo voltaje Vs. Tanque a tierra.
Cuando se trata de transformadores con tres devanados las mediciones que se deben
efectuar son las siguientes:
• Alto voltaje (primario) Vs. Tanque con los devanados de bajo voltaje (secundario) y
medio voltaje (terciario) a tierra.
• Medio voltaje (terciario) Vs. Tanque con los devanados e alto voltaje y bajo voltaje
a tierra.
• Bajo voltaje (secundario) Vs. Tanque, con los devanados de alto voltaje y medio
voltaje a tierra.

• Alto voltaje y medio voltaje juntos Vs. Tanque, con el devanado de bajo voltaje a
tierra.
• Alto voltaje + medio voltaje + bajo voltaje Vs. Tanque.
CLASIFICACION DE LOS TRANSFORMADORES
Transformadores de Potencia
Dispositivos de gran tamaños utilizados para la generación de energia y tambien el
transporte de la electricidad a diferentes escalas, tanto grandes como para pequeños
dispositvos. Los transformadores de potencia industriales y domésticos, que operan a la
frecuencia de la red eléctrica, pueden ser monofásicos o trifásicos y están diseñados para
trabajar con voltajes y corrientes elevados. Para que el transporte de energía resulte rentable
es necesario que en la planta productora de electricidad un transformador eleve los voltajes,
reduciendo con ello la intensidad. Las pérdidas ocasionadas por la línea de alta tensión son
proporcionales al cuadrado de la intensidad de corriente por la resistencia del conductor.
Por tanto, para la transmisión de energía eléctrica a larga distancia se utilizan voltajes
elevados con intensidades de corriente reducidas. En el extremo receptor los
transformadores reductores reducen el voltaje, aumentando la intensidad, y adaptan la
corriente a los niveles requeridos por las industrias y las viviendas, normalmente alrededor
de los 240 voltios. Los transformadores de potencia deben ser muy eficientes y deben
disipar la menor cantidad posible de energía en forma de calor durante el proceso de
transformación. Las tasas de eficacia se encuentran normalmente por encima del 99% y se
obtienen utilizando aleaciones especiales de acero para acoplar los campos magnéticos
inducidos entre las bobinas primaria y secundaria. Una disipación de tan sólo un 0,5% de la
potencia de un gran transformador genera enormes cantidades de calor, lo que hace
necesario el uso de dispositivos de refrigeración. Los transformadores de potencia
convencionales se instalan en contenedores sellados que disponen de un circuito de
refrigeración que contiene aceite u otra sustancia. El aceite circula por el transformador y
disipa el calor mediante radiadores exteriores.
Aplicación

Esto puede ser utilizados para los elevadores, primero hay que saber como se fabrica esto.
Bueno primero se consigue que se ubique el núcleo del hierro haya dos bobinas o
arrollamiento, el primario y el secundario, tales que hagan su trabajo que aumente o
disminuya su tensión asi para adquirir la tensión deseada.
Transformadores eléctricos
La inducción ocurre solamente cuando el conductor se mueve en ángulo recto con respecto
a la dirección del campo magnético. Este movimiento es necesario para que se produzca la
inducción, pero es un movimiento relativo entre el conductor y el campo magnético. De
esta forma, un campo magnético en expansión y compresión puede crearse con una
corriente a través de un cable o un electroimán. Dado que la corriente del electroimán
aumenta y se reduce, su campo magnético se expande y se comprime (las líneas de fuerza
se mueven hacia adelante y hacia atrás). El campo en movimiento puede inducir una
corriente en un hilo fijo cercano. Esta inducción sin movimiento mecánico es la base de los
transformadores eléctricos.
Un transformador consta normalmente de dos bobinas de hilo conductor adyacentes,
enrolladas alrededor de un solo núcleo de material magnético. Se utiliza para acoplar dos o
más circuitos de corriente alterna empleando la inducción existente entre las bobinas.
Diferentes tipos de Transformadores
Aquí hay varios dibujos de diferentes transformadores que fueron hechos por los humanos,
ademas de que hay para diferentes capacidades, dependiendo de la necesidad entonces se
escogeran diferentes transformadores, aquí tambien escribiremos tambien que tanto puede
tirar cada transformador.
Tipo Poste

• 10 KVA - 500 KVA
• Nuevos, reconstruidos, y reacondicionados
Tipo Pedestal
• 10 KVA en adelante
Tipo Estacion
• 500 KVA -100 MVA

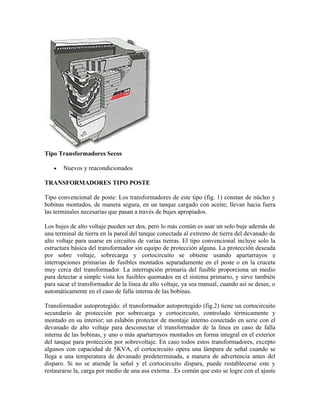

Tipo Transformadores Secos
• Nuevos y reacondicionados
TRANSFORMADORES TIPO POSTE
Tipo convencional de poste: Los transformadores de este tipo (fig. 1) constan de núcleo y
bobinas montados, de manera segura, en un tanque cargado con aceite; llevan hacia fuera
las terminales necesarias que pasan a través de bujes apropiados.
Los bujes de alto voltaje pueden ser dos, pero lo más común es usar un solo buje además de
una terminal de tierra en la pared del tanque conectada al extremo de tierra del devanado de
alto voltaje para usarse en circuitos de varias tierras. El tipo convencional incluye solo la
estructura básica del transformador sin equipo de protección alguna. La protección deseada
por sobre voltaje, sobrecarga y cortocircuito se obtiene usando apartarrayos e
interrupciones primarias de fusibles montados separadamente en el poste o en la cruceta
muy cerca del transformador. La interrupción primaria del fusible proporciona un medio
para detectar a simple vista los fusibles quemados en el sistema primario, y sirve también
para sacar el transformador de la línea de alto voltaje, ya sea manual, cuando así se desee, o
automáticamente en el caso de falla interna de las bobinas.
Transformador autoprotegido: el transformador autoprotegido (fig.2) tiene un cortocircuito
secundario de protección por sobrecarga y cortocircuito, controlado térmicamente y
montado en su interior; un eslabón protector de montaje interno conectado en serie con el
devanado de alto voltaje para desconectar el transformador de la línea en caso de falla
interna de las bobinas, y uno o más apartarrayos montados en forma integral en el exterior
del tanque para protección por sobrevoltaje. En caso todos estos transformadores, excepto
algunos con capacidad de 5KVA, el cortocircuito opera una lámpara de señal cuando se
llega a una temperatura de devanado predeterminada, a manera de advertencia antes del
disparo. Si no se atiende la señal y el cortocircuito dispara, puede restablecerse este y
restaurarse la, carga por medio de una asa externa . Es común que esto se logre con el ajuste

normal del cortocircuito, pero si la carga se a sostenido por un tiempo prolongado tal que
haya permitido al aceite alcanzar una temperatura elevada, el cortacircuito podrá dispararse
de nuevo en breve o podrá ser imposible restablecerlo par que permanezca cerrado. En tales
casos, puede ajustarse la temperatura de disparo por medio de una asa externa auxiliar de
control para que pueda volverse a cerrar el cortocircuito por la emergencia hasta que pueda
instalarse un transformador más grande.
Instalación de los transformadores en los postes.
Los transformadores se instalan en los postes en la forma siguiente: los de 100KVA y
menores se sujetan directamente con pernos al poste y los de tamaño de 167 a 500KVA
tienen zapatas de soporte sujetas al transformador diseñadas para atornillarse a placas
adaptadoras para su montaje directo en los postes o para colgarse de crucetas por medio de
suspensores de acero que están sujetos con firmeza al propio transformador.
Los bancos de tres transformadores monofásicos se cuelgan juntos de fuertes brazos dobles,
por lo común ubicados en una posición baja en el poste o bien, de un soporte "agrupador"
que los espacia entorno al poste.
Tres o más transformadores de 167KVA y mayores se instalan en una plataforma soportada
por dos juegos de postes que se encuentran separados por una distancia de 10 a 15 pies.. A
menudo la estructura de la plataforma de los transformadores se coloca sobre las
propiedades de los consumidores, para reducir la distancia que deben recorrer los circuitos
secundarios y evitar la congestión de postes en la vía pública.
Transformadores para sistemas de distribución subterráneos. Como están instalando más
circuitos de distribución subterráneo, se han desarrollado transformadores especiales para
dichos sistemas. El tipo de uso más extendido es el transformador montado en base, así
llamado por estar diseñado para instalarse sobre la superficie de una loza de concreto o
sobre una base.
En la fig.5 se muestra un transformador típico. Las diferencias esenciales respecto a los
transformadores del tipo de poste de las figuras 1 y 2 se tienen únicamente en la disposición
mecánicas.

fig.5
1.- Una caja rectangular dividida en dos compartimientos.
2._Un compartimiento que contiene el conjunto convencional de núcleo-bobinas.
3.-Un segundo compartimiento para terminaciones y conexiones de los cables. Los
conductores de cable primario están conectados por medio de conectores de enchufe para la
conexión y desconexión de la carga. Los conductores del secundario van, por lo general,
atornillados a terminales de buje.
4.-Tienen fusibles de varias clases que van en un portafusibles colocado en un pozo que
está al lado del tanque, de manera que pueda secarse del mismo.
Otro arreglo de transformador está diseñado para funcionar en un bóveda subterránea (fig 5
y 6).
fig. 6

Este se parece más a un transformador del tipo de poste, pero normalmente se fabrica con
un tanque de acero resistente a la corrosión, conectores de enchufe en el primario y una
elevación de la temperatura en aire libre de solo 55˚C y dejar margen para la temperatura
ambiente más alta que pueda realmente existir dentro de una bóveda.
Otros tipos de instalaciones de transformadores. Los transformadores se instalan en bóveda
debajo de las calles, en cajas de registro en plataformas al nivel del suelo, debajo de la
superficie del piso, dentro de edificios o se entierran directamente cuando se emplea la
construcción subterránea.
Cuando se instalan dentro de edificios, en donde la posibilidad de que queden sumergidos
en agua es remota, se usan transformadores y cortacircuitos del tipo aéreo o para interiores.
La s bóvedas para transformadores dentro de un edificio se construyen a prueba de
incendio, excepto cuando esos transformadores son del tipo seco o están llenos con líquido
no inflamable.
Transformadores sobre base de concreto
Básicamente, es transformador de distribución, con la diferencia que va encerrado en un
gabinete y montado sobre una base de concreto con facilidad para la entrada y la salida de
conductores. Este tipo de instalaciones ha variado en el tamaño del gabinete, es decir, los
fabricantes en competencia han reducido el volumen de los transformadores con el
propósito de hacerlo más atractivo a la vista.
Un transformador para instalaciones subterráneas residenciales se diferencia de uno aéreo,
entre otras cosas, en que el equipo de protección y los desconectores forman parte integral
del conjunto de transformadores y equipos.
Es decir los fusibles y desconectores de entrada y salida son parte del transformador, esto
cumple tanto en los pad mounted como los sumergibles.
Los transformadores pad mounted presentan sus partes de alto voltaje accesible al operador,
pero existen unidades con las partes de alto voltaje blindadas y con conexión a tierra. La
protección eléctrica de estos transformadores consisten en pararrayos y fusibles.
Un aditamento muy importante son los indicadores de fallas. Hay varios tipos pero su
principal operación es el mismo. Actúan cuando circula por el cable en el cual están
instalados una corriente superior a su ajuste. Esta corriente, bastante grande, solo es posible
que se produzca bajo condiciones de cortocircuito en el cable primario. La indicación puede
consistir en el encendido de una señal luminosa que indica que ha habido un cortocircuito.
Instalaciones.
Debido al rápido crecimiento de las instalaciones subterráneas, es lógico que deben estudiar
y evaluar métodos apropiados para servir este tipo de cargas, con el fin de determinar el o
los métodos más económicos, desde el punto de vista tanto del consumidor como de la
empresa.
Como resultado de estas investigaciones realizadas en los últimos años en EE.UU., se ha
concluido que las instalaciones más económicas para servir cargas trifásicas por medio de
sistemas subterráneos de distribución son:
1.- Sistemas completamente subterráneos :
Se utilizan transformadores comerciales para instalaciones subterráneas en una tanquilla
poco profunda, de bajo costo, y de concreto prevaciado, y un transformador(monofásico o
trifásico)en túneles, con interruptores y fusibles en tanquillas similares.
2.- Sistemas parcialmente subterráneos:

En este tipo de instalaciones los transformadores montado en la superficie o una base de
concreto, los fusibles e interruptores subterráneos o montados con el transformador.
3.-Descripción de varios métodos alternativos:
A continuación describiremos cuatro(4) métodos de servicio considerados como posibles
alternativas para servir cargas trifásicas subterráneas y estas son:
El primer sistema recomendado es una instalación completamente subterránea que utiliza
transformadores comerciales subterráneos(TCS). El TCS es un banco de transformadores
monofásicos con seccionadores y fusibles limitadores de corriente externamente
reemplazables, todo esto en el mismo sótano. Los seccionadores y fusibles estarán
instalados en las paredes del sótano y muy cerca de la puerta de acceso. Esto se hace con el
fin de que el operador pueda realizar las operaciones del switcheo, operaciones de
desconexión de terminales y reemplazó de fusibles limitadores de corriente sin penetrar al
sótano. Los TCS son fabricados para ser usados en sótanos pequeños y permite una
económica instalación.
Hasta ahora lo TCS no son fabricados para capacidades mayores de 1000KVA y tensiones
de 12 a 16 kilovoltios debido a las limitaciones que imponen los fusibles limitadores de
corriente.
La segunda instalación a considerar es básicamente la misma que la anterior, excepto que
aquí se usa un transformador trifásico en vez de un banco de tres transformadores
monofásicos. El gabinete para los interruptores en aceite los fusibles limitadores de
corriente es similar al caso anterior.
Este tipo de instalación en comparación con la primera se reduce en los costos del
transformador trifásico ya que es mas pequeño y requiere menos espacio.
El tercer tipo de instalaciones a considerar utiliza un interruptor de 200 amperios, trifásicos,
e instalado subterráneamente y un transformador montado en la superficie sobre una base
de concreto, además de fusibles limitadores de corriente montados en un gabinete e
instalado de forma similar al transformador.
El interruptor es completamente subterráneo y debe ser instalado en una tanquilla adyacente
a la base de concreto del transformador. El transformador llevara fusibles limitadores de
corriente en el compartimiento primario. Debido a las limitaciones existentes para los
fusibles limitadores de corriente, este tipo de instalaciones no pueden usarse para
capacidades mayores de 1000KVA.
La última instalación a considerar es la de transformadores trifásicos montados sobre la
superficie sobre una base de concreto y un gabinete de metal donde se instalan los fusibles
interruptores de corriente. Esta instalación es la más preferida debido a su bajo costo, poco
mantenimiento y su seguridad de personal y estética.
Los fusibles de interrupción son de 400 amperios y son usados para cargas superiores a los
500KVA. La base de concreto para una ins6talación simple( un interruptor con fusible y un
transformador) es de 12´x15´x6" de concreto reforzado.
La experiencia ha llevado a las compañías de servicio eléctrico a adoptar el montaje sobre
la rasante del terreno, no existiendo en este tipo de montaje problemas de diseño, además,
fácil operación y bajo costo. Sin embargo, este diseño no es recomendable desde el punto
de vista estético o donde exista poco espacio para los equipos.
Finalmente podemos citar algunas ventajas de los transformadores comerciales (TCS)
frente los montajes en túneles, a saber:
A.- Se requieren tanquillas de menor dimensión.
B.- Unidades más compactas.

C.- Bajo mantenimiento.
D.- Rápida instalación.
E.- Mayor seguridad.
Según normas CADAFE los transformadores de distribución monofásicos tipo pedestal
debe cumplir las siguientes normas:
.-Los transformadores con capacidad nominal contínuas en KVA, basadas en una elevación
máxima de 65˚C promedio en los devanados, plena carga:15,25 y 50KVA.
.-Clase de aislamiento de 15KVA.
.-Impedancia no mayor del 3%.
.-Polaridad Aditiva.
.-Derivaciones: ±2.5% y ±5% del voltaje nominal primario.
.-Los fusibles deberán estar coordinados entre si para brindar el rango completo de
protección. El fusible limitador operará solo en caso de fallas internas en el transformador.
.-La cubierta de los transformadores tipo pedestal está integrada por un módulo donde se
encuentra el tanque del transformador y el otro módulo donde de encuentran las
conexiones, los cuales formarán un conjunto integrado.
.-La unidad no presentará bordes, salientes ni aristas agudas o cortantes. No tendrá tuercas
ni elementos de fijación que sean removibles externamente.
.-Será construida a prueba de intrusos.
.-El fabricante deberá presentar certificados de pruebas de la menos del 10% de los
transformadores a adquirir.
.- La placa característica será metálica e inoxidable fijada al fondo del compartimiento de
conexiones. Tendrá la siguiente información en español:
-Tipo de transformador(pedestal)
-Nombre del fabricante.
-Número de serial.
-Año de fabricación.
-Número de fases.
-Frecuencia.
-Capacidad (KVA).
-Voltaje nominal primario(Voltios).
-Voltaje nominal secundario(Voltios).
-Voltaje nominal en cada derivación (Voltios).
-Nivel básico de aislamiento-BIL(KV)
-Aumento promedio de temperatura en devanados(˚C).
-Temperatura ambiente promedio diaria (40˚C).
-Impedancia (%)
-Peso total aproximado (Kg)
-Diagrama de conexión (Unifilar)
-Identificación del líquido aislante.
-Litros aproximados del líquido aislante.
Según normas CADAFE los transformadores de distribución trifásicos tipo pedestal debe
cumplir las siguientes normas:
.-Los transformadores con capacidad nominal continuas en KVA, basadas en una elevación
máxima de 65˚C promedio en los devanados, plena carga:75, 150, 300, 500 y 750 KVA

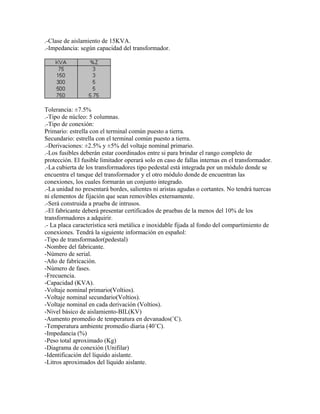

.-Clase de aislamiento de 15KVA.
.-Impedancia: según capacidad del transformador.
Tolerancia: ±7.5%
.-Tipo de núcleo: 5 columnas.
.-Tipo de conexión:
Primario: estrella con el terminal común puesto a tierra.
Secundario: estrella con el terminal común puesto a tierra.
.-Derivaciones: ±2.5% y ±5% del voltaje nominal primario.
.-Los fusibles deberán estar coordinados entre si para brindar el rango completo de
protección. El fusible limitador operará solo en caso de fallas internas en el transformador.
.-La cubierta de los transformadores tipo pedestal está integrada por un módulo donde se
encuentra el tanque del transformador y el otro módulo donde de encuentran las
conexiones, los cuales formarán un conjunto integrado.
.-La unidad no presentará bordes, salientes ni aristas agudas o cortantes. No tendrá tuercas
ni elementos de fijación que sean removibles externamente.
.-Será construida a prueba de intrusos.
.-El fabricante deberá presentar certificados de pruebas de la menos del 10% de los
transformadores a adquirir.
.- La placa característica será metálica e inoxidable fijada al fondo del compartimiento de
conexiones. Tendrá la siguiente información en español:
-Tipo de transformador(pedestal)
-Nombre del fabricante.
-Número de serial.
-Año de fabricación.
-Número de fases.
-Frecuencia.
-Capacidad (KVA).
-Voltaje nominal primario(Voltios).
-Voltaje nominal secundario(Voltios).
-Voltaje nominal en cada derivación (Voltios).
-Nivel básico de aislamiento-BIL(KV)
-Aumento promedio de temperatura en devanados(˚C).
-Temperatura ambiente promedio diaria (40˚C).
-Impedancia (%)
-Peso total aproximado (Kg)
-Diagrama de conexión (Unifilar)
-Identificación del líquido aislante.
-Litros aproximados del líquido aislante.

Filosofía de distribución.
En la construcción o reparación de transformadores de distribución, al concluir el proceso
de montaje se efectúa un protocolo de pruebas antes de entregarlo. Estas pruebas son
conocidas como pruebas de control de calidad de la fabricación o reparación. Las pruebas
en campo se hacen posteriormente para cerciorarse que el equipo recién instalado no ha
sido dañado en el transporte o en su instalación. Con estas pruebas podemos exigir de ser
necesario, un mantenimiento correctivo o devolver la máquina a la fábrica si el desperfecto
es grave.
También con estas pruebas podemos sentar el punto de partida de un buen mantenimiento,
empezando un historial de pruebas con el fin de constatar en el futuro, el progresivo
envejecimiento del equipo ya en uso y prepararle una parada correctiva, o cerciorarnos de
que el equipo cumple con todas sus funciones de una manera segura y eficiente.
Protocolo de pruebas de recepción.
Esta prueba se efectúa normalmente en los equipos nuevos o reparados. Estas pruebas se
hacen para determinar lo siguiente:
a)Si el equipo cumple con las especificaciones y para establecer los parámetros de pruebas
futuras.
b)Para asegurarse que el equipo fue instalado correctamente y sin sufrir daños.

Transformadores

Más contenido relacionado

La actualidad más candente (20)

Similar a Transformadores (20)

Más de rubhendesiderio (20)

Último (20)

Transformadores
