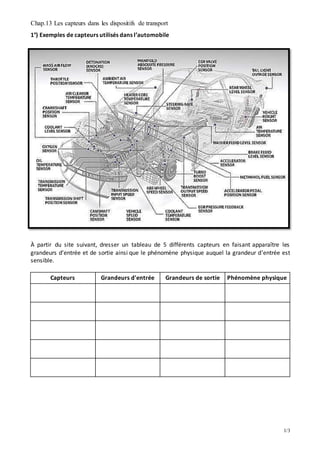

Chap.13 Les capteurs dans les dispositifs de transport
1/3
1°) Exemples de capteurs utilisés dans l’automobile
À partir du site suivant, dresser un tableau de 5 différents capteurs en faisant apparaître les
grandeurs d’entrée et de sortie ainsi que le phénomène physique auquel la grandeur d’entrée est
sensible.
Capteurs Grandeurs d'entrée Grandeurs de sortie Phénomène physique
Chap.13 Les capteurs dans les dispositifs de transport
2/3

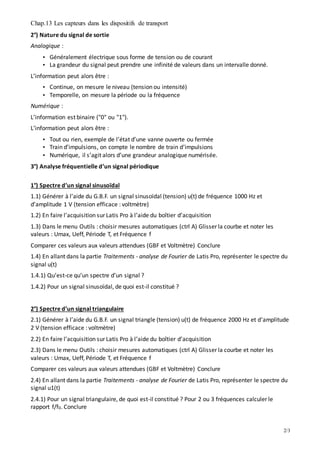

2°) Nature du signal de sortie
Analogique :
• Généralement électrique sous forme de tension ou de courant
• La grandeur du signal peut prendre une infinité de valeurs dans un intervalle donné.
L’information peut alors être :
• Continue, on mesure le niveau (tension ou intensité)
• Temporelle, on mesure la période ou la fréquence
Numérique :
L’information est binaire ("0" ou "1").
L’information peut alors être :
• Tout ou rien, exemple de l’état d’une vanne ouverte ou fermée
• Train d’impulsions, on compte le nombre de train d’impulsions
• Numérique, il s’agit alors d’une grandeur analogique numérisée.
3°) Analyse fréquentielle d’un signal périodique
1°) Spectre d’un signal sinusoïdal
1.1) Générer à l’aide du G.B.F. un signal sinusoïdal (tension) u(t) de fréquence 1000 Hz et
d’amplitude 1 V (tension efficace : voltmètre)
1.2) En faire l’acquisition sur Latis Pro à l’aide du boîtier d’acquisition
1.3) Dans le menu Outils : choisir mesures automatiques (ctrl A) Glisser la courbe et noter les
valeurs : Umax, Ueff, Période T, et Fréquence f
Comparer ces valeurs aux valeurs attendues (GBF et Voltmètre) Conclure
1.4) En allant dans la partie Traitements - analyse de Fourier de Latis Pro, représenter le spectre du
signal u(t)
1.4.1) Qu’est-ce qu’un spectre d’un signal ?
1.4.2) Pour un signal sinusoïdal, de quoi est-il constitué ?
2°) Spectre d’un signal triangulaire
2.1) Générer à l’aide du G.B.F. un signal triangle (tension) u(t) de fréquence 2000 Hz et d’amplitude
2 V (tension efficace : voltmètre)
2.2) En faire l’acquisition sur Latis Pro à l’aide du boîtier d’acquisition
2.3) Dans le menu Outils : choisir mesures automatiques (ctrl A) Glisser la courbe et noter les
valeurs : Umax, Ueff, Période T, et Fréquence f
Comparer ces valeurs aux valeurs attendues (GBF et Voltmètre) Conclure
2.4) En allant dans la partie Traitements - analyse de Fourier de Latis Pro, représenter le spectre du
signal u1(t)
2.4.1) Pour un signal triangulaire, de quoi est-il constitué ? Pour 2 ou 3 fréquences calculer le
rapport f/f0. Conclure
Chap.13 Les capteurs dans les dispositifs de transport
3/3

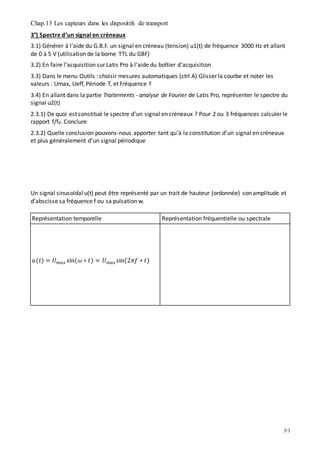

3°) Spectre d’un signal en créneaux
3.1) Générer à l’aide du G.B.F. un signal en créneau (tension) u1(t) de fréquence 3000 Hz et allant
de 0 à 5 V (utilisation de la borne TTL du GBF)
3.2) En faire l’acquisition sur Latis Pro à l’aide du boîtier d’acquisition
3.3) Dans le menu Outils : choisir mesures automatiques (ctrl A) Glisser la courbe et noter les
valeurs : Umax, Ueff, Période T, et Fréquence f
3.4) En allant dans la partie Traitements - analyse de Fourier de Latis Pro, représenter le spectre du
signal u2(t)
2.3.1) De quoi est constitué le spectre d’un signal en créneaux ? Pour 2 ou 3 fréquences calculer le
rapport f/f0. Conclure
2.3.2) Quelle conclusion pouvons-nous apporter tant qu’à la constitution d’un signal en créneaux
et plus généralement d’un signal périodique
Un signal sinusoïdal u(t) peut être représenté par un trait de hauteur (ordonnée) son amplitude et
d’abscisse sa fréquence f ou sa pulsation w.
Représentation temporelle Représentation fréquentielle ou spectrale
𝑢(𝑡) = 𝑈 𝑚𝑎𝑥 sin(𝜔 ∗ 𝑡) = 𝑈 𝑚𝑎𝑥sin(2𝜋𝑓 ∗ 𝑡)
