Modulo 04

Semiologia Ortopédica para Médico Assistente e Perito Médico
Prof. Dr. José Heitor Machado Fernandes
2ª
V
E
R
S
Ã
O
DO
H
I
P
E
R
T
E
X
T
O

Módulos
• Módulo 1 - Semiologia Ortopédica Pericial
• Módulo 2 – Termos Ortopédicos Comuns
• Módulo 3 – Doença Musculoesquelética
• Módulo 4 – Distúrbios Ortopédicos Gerais
• Módulo 5 – Exame Clínico
• Módulo 6- Marcha Humana (resumo)
• Módulo 7- Exame Físico Ortopédico
• Módulo 8 - Articulação Temporomandibular
• Módulo 9 – Coluna Cervical
• Módulo 10 – Testes Físicos Especiais
• Módulo 11 – Coluna Torácica e Lombar
• Módulo 12 – Articulações Sacroilíacas
• Módulo 13 – Ombros
• Módulo 14 – Cotovelos
• Módulo 15 – Antebraços

• Módulo 16 - Punhos e Mãos
• Módulo 17 - Quadril
• Módulo 18 – Joelhos e Pernas
• Módulo 19 – Pés e Tornozelos
• Módulo 20 - Trauma Ortopédico
• Módulo 21 – Radiologia do Aparelho Locomotor
• Módulo 22 – Dificuldades do Exame Físico Pericial
• Módulo 23- Principais DORTs da nossa comunidade
• Módulo 24 – Crédito de Imagens &
Referências Bibliográficas
• Módulo 25 – Relação de Vídeos, na Internet, sobre
Exame Físico do Aparelho Locomotor
• Epílogo
Módulos

DISTÚRBIOS ORTOPÉDICOS GERAIS

Assuntos do Módulo 4
DISTÚRBIOS ORTOPÉDICOS GERAIS
1- Diagrama da dor das principais articulações
2- Pribcipais sinais e sintomas
3- Principais síndromes
4- Níveis de amputação e soluções protéticas para os membros inferiores

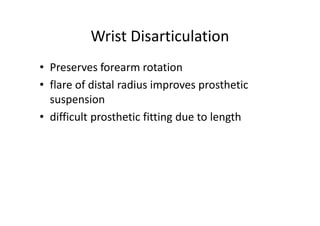

5- Amputations and Prosthetics of the Upper Limb
6- Micro Trauma (texto em inglês)

O diagrama da dor das principais
articulações, demonstra os padrões
da dor mais comuns que indicam
afecções ortopédicas subjacentes.
A partir de uma queixa específica
de dor, podemos avançar
diretamente para as afecções
específicas que possam ser
responsáveis pela queixa.
Os padrões de dor referem-se a
afecções generalizadas ou
sistêmicas e não a problemas
articulares específicos.
Artrose
Artrite
Reumatóide
HIDE
Osteoporose
Espondiloartropatias
soronegativas
Atrite Reumatóide
SCDR
Artrose
Artrite Reumatóide
Artrose
Artrite Reumatóide
Doença da deposição
de cristais
Doença tromboembólica
venosa
SCDR
Artrite Reumatóide
Doença da
deposição de
cristais

Distúrbios Ortopédicos Gerais –Achados Físicos em
FRATURA TRAUMÁTICA
• Deformidade grosseira localizada (fraturas com desvio)
• Mobilidade anormal (fraturas instáveis)
• Crepitação óssea (nem sempre presente)
• Ponto doloroso sobre o osso afetado
• Edema e equimose localizados
• Laceraç~es associadas (fraturas expostas)
• Fragmentos ósseos visíveis (algumas fraturas expostas ou
abertas)

Distúrbios Ortopédicos Gerais – Achados Físicos em
FRATURAS POR ESTRESSE
• Ponto doloroso sobre o osso afetado
• Edema visível (osso superficial)
• Calo palpável (fratura num osso superficial)
• Teste do fulcro doloroso (fraturas de ossos longos)

Fratura por estresse da tíbia

TENDINITE
• Ponto doloroso no tendão afetado
• Aumento de volume localizado (casos mais graves)
• Sensação esponjosa à palpação (casos mais graves)
• Contração resistida dolorosa do músculo associado
• Estiramento passivo da unidade musculotendinosa (variável)
• Procurar a existência de pontos-gatilho no tendão

06/12/2015 Dr. José Heitor Machado Fernandes 13
Síndrome da intersecção
ECP
ERCC
ERLC
ALP

TENDINITE BURSITE ARTRITE

ARTRITE (inflamação articular)

Artrite Reumatóide
Formação de “Panus Articular”

Articulações Normais / Articulações Artrósicas

ESTIRAMENTO LIGAMENTAR
• Hipersensibilidade sobre o local da lesão (ligamentos
superficiais)
• Edema localizado, equimose
• Tensão dolorosa do ligamento
• Aumento da frouxidão articular (graus mais severos)

Entorse leve ligamento medial do tornozelo
Entorse com ruptura microscópica, da estrutura ligamentar
porém sem perda da integridade.

RUPTUA MUSCULAR
• Hipersensibilidade localizada e aumento de volume
• Equimose (pode gravitar a partir do verdadeiro local da lesão)
• Defeito palpável no músculo (lesões mais graves)
• Fraqueza do músculo afetado
• Contração resistida dolorosa do músculo afetado
• Estiramento passivo doloroso da unidade musculoteninosa
afetada

Figura
Avaliação Musculoesquelética – Magee,DJ; Manole , 4ª ed., 2005

RUPTURA DE TENDÃO
• Hipersensibilidade e aumento de volume no local da lesão
• Equimose no local da lesão ou distalmente
• “Gap” palpável no tendão (tendões maiores)
• Protuberância anormal do músculo associado quando se tenta
a contração ativa
• Fraqueza ou perda completa da força do músculo associada
ao teste de resistência

Ruptura Tendão do Bíceps
(porção distal)

Avaliação Musculoesquelética – Magee,DJ; Manole , 4ª ed., 2005

ARTROSE, OSTEOARTRITE, ARTRITE DEGENERATIVA
• Ponto doloroso sobre a articulação (comum)
• Derrame articular (variável)
• Crepitação palpável (variável)
• Osteófitos palpáveis ou visíveis (casos mais avançados)
• Deformidade articular angular (casos mais avançados)
• Perda da mobilidade (variável)

Efusão ( expansão) ou derrame é uma coleção de líquido dentro da
articulação

ARTRITE INFLAMATÓRIA
• Derrame ( freqüente)
• Calor (freqüente)
• Eritema ou rubor (variável)
• Hipersensibilidade difusa
• Deformidade angular (variável, casos mais avançados)
• Perda da mobilidade (variável)

PRINCIPAIS SINAIS E SINTOMAS
ARTRITE E SINOVITE – artrite designa inflamação em algum dos
componentes da estrutura articular (cartilagem articular, ossso
subcondral, ou membrana sinovial).
Sinovite é a inflamação da membrana sinovial e, geralmente, se manifesta
por rubor, edema , calor, limitação de movimento e dor.
AUMENTO DE VOLUME ARTICULAR - a sensação subjetiva ou o achado
objetivo do exame pode ser de natureza diversa (proliferação óssea, coxim
adiposo, espessamento sinovial, derrame articular ou inflamação de
estruturas periarticulares).
O espessamento da membrana sinovial e o derrame articular são
resultados da sinovite (inflamação da membrana sinovial).
A proliferação da membrana sinovial tem consistência amolecida
(“lamacenta”)à palpação.
Fonte: Barros,E;Albuquerque,GC;Pinheiro,CTS; Exame Clínico Consulta Rápida – Artmed , 2ª ed. 2004

CREPITAÇÃO: - é o atrito audível ou palpável durante o movimento.
Crepitação fina é identificada nos casos de artrites crônicas, como
consequência de erosões e formação de tecido de granulação.
Crepitações grosseiras ocorrem por artropatias inflamatórias ou não, em
estágios mais tardios.
Estalos isolados são ruídos normais provocados por delizamentos de
tendões ou ligamentos sobre superfícies ósseas.
DACTILITE ou “DEDOS EM SALSICHA”: - é o aumento de volume de todo o
dedo pela inflamação articular e dos tendões (tenossinovite). Típico das
espondiloartropatias soronegativas (EASs).
ENTESITE:- inflamação das ênteses, que são as inserções dos tendões nos
ossos.
Caracteristicamente, ocorrem com as EASs, acometendo o tendão de
Aquiles, a inserção da fáscia plantar, a inserção do ligamento patelar e
outros.

FENÔMENO DE RAYNAUD:- é a sensação de frio ou de dor acompanhada
de mudança de coloração das mãos e dos pés desencadeada por
temperaturas baixas ou estresse emocional.
O fenômeno completo possui três fases: palidez (espasmo das arteríolas
pré-capilares), cianose (shunts arteriovenosos) e eritema (reversão do
vasoespasmo).
FRAQUEZA:- é a incapacidade do movimento pela perda de força
muscular.
Pode ser decorrente de doenças articulares de longa duração, miopatias
ou neuropatias.
Nas miopatias inflamatórias, a fraqueza tem distribuição proximal.

INSTABILIDADE:- é o movimento articular além de seus planos normais,
ocasionado por lassidão ligamentar por inflamação ou trauma, alterações
de superfícies ósseas ou fraqueza muscular.
LIMITAÇÃO DO MOVIMENTO:- manifestada pór meio de incapacidade
para tarefas do cotidiano (p.ex.,subir escadas, alimentar-se, vestir-
se,pentear-se).
Limitações transitórias são causadas por espasmos mus-culares, sinovite,
derrame articular, corpos livres ou traumas intra-articulares, periartrites
ou fibrose de estruturas periarticulares.
Limitações crônicas são decorrentes de anquilose articular, destruíção da
cartilagem ou subluxações.

RIGIDEZ ARTICULAR:- é o desconforto ou a restrição ao iniciar o
movimento após períodos de repouso de pelo menos 1 a 2 horas.
O sintoma é mais marcado após o repouso noturno (rigidez matinal).
Nos quadros inflamatórios, essa rigidez costuma durar mais do que 45
minutos, enquanto, na ausência de inflamação, é fugaz (menor que 30 mi-
nutos). Melhora com o aumento da temperatura, como com duchas
quentes.
SINAL DA FLECHA:- utilizado em pacientes com espondilite anquilosante
(EA). Consiste na incapacidade de encostar o occipital na parede, quando
o paciente está em pé com os calcanhares junto à mesma.
Indica o grau de limitação da coluna cervical.

SINAL DA GAVETA :- em decúbito dorsal, o paciente deve ter os joelhos
flexionados a 90°, os pés devem ser fixados com o examinador sentado
sobre eles.
A partir daí, tenta-se tracionar atíbia anteriormente (em direção ao exami
nador). Se o deslocamento for desproporcional (> 5mm) com relação ao
joelho contralateral, o teste é positivo e indicativo de lesão do ligamento
cruzado anterior.
SINAL DO IMPACTO:- é a flexão anterior passiva completa do membro
superior com estabilização daescápula pela mão do examinador.
Tal manobra reproduz o impacto da margem anterior do acrômio sobre o
tendão supraespinhoso e é aplicada para o diagnóstico de tendinite do
supraespinhoso.

No exame ortopédico é importante a comparaçãoi com o lado oposto do
próprio paciente.
O ombro e o quadril são exemplos de articulação em junta universal.
O ombro é composto por quatro articulações, por isso, tem uma liberdade
de movimento espacial muito grande para colocar a mão (com o auxílio do
cotovelo) em qualquer posição.
O quadril é formado pelo acetábulo que é formado pelo encontro dos três
ossos pélvicos (íleo,ísquio e púbis) e pela cabeça femural que está
centrada no componente acetabular. É uma articulação que suporta o
peso corporal.
Os devios ulnar (cubital) e radial da mão podem ser medidos com a mão
apoiada sobre um plano (p.ex., sobre a tampa de uma mesa).
DICAS

• ARTRITE : - processo inflamatório ou infeccioso intra-articular.
Quando ocorre a infecção, é chamada pioartrite, pois existe
pus no interior da articulação.
• BURSITE: - é um processo inflamatório ou infeccioso de uma bolsa
sinovial que protege um deslizamento de uma estrutura: tendão, fáscia,
etc.,contra uma saliência óssea.
As mais comuns ocorrem no ombro, cotovelo, joelho e quadril.
• CERVICOBRAQUIALGIA : - dor na coluna vertebral que se irradia para um
dos braços.
• É uma das maiores causas de consulta, pode ser confundida com infarto
do miocárdio.
PRINCIPAIS SÍNDROMES

• CONDROMALÁCIA: - amolecimento da cartilagem articular nos seus
vários graus.
É mais conhecida na patela e se caracteriza por crepitação, desconforto e
dor.
• PÉ CAVO:- exagero do arco plantar do pé. Geralmente doloroso e com
calosidade nos dedos que ficam em flexão. Ocorre muito em doenças
neurológicas.
• PÉ EQUINO: - pé em ponta, paciente caminha na ponta dos dedos.
Ocorre muito nas paralisias cerebral, infantil.
• PÉ PLANO:- é o pé com pouco ou nenhum arco longitudinal.
Normalmente doloroso e dificulta a utilização de sapatos normais.
Calosidades na planta dos pés; chamado “pé chato”.

• HIPERLORDOSE:- aumento da lordose fisiológica da região lombossacra.
Ocorre muito por fraqueza dos músculos abdominais ou por alterações
congênitas da coluna lombossacra.
• ARTROSE (OSTEOARTROSE):- articulação desgastada, com diminuíção da
cartilagem articular.
Presença de osteófitos, cistos ósseos subcondrais e esclerose óssea,
acompanhada de deformidades articulares.
• OSTEOCONDRITE:- é um processo avascular em osso durante o
crescimento, com placa epifisária aberta. Muitas são chamadas de
apofisites. As mais comuns são doença de Legg- Calvé –Perthes, Osgood-
Schlatter, Server I e II, Haglund.

• OSTEOMIELITE:- infecção específica ou inespecífica de uma parte ou
totalidade de um osso. As específicas mais comuns são tuberculose, sífilis
e brucelose, e as inespecíficas são germes gram-positivos ou negativos.
• OSTEONECROSE:- é uma necrose avascular de uma parte do osso,
normalmente nas epífises. Ocorre na anemia falciforme e com uso de
imunossupressores (corticóides). Uso prolongado de corticóides, doença
dos “caixões”, e alcoolismo crônico.
• OSTEOPOROSE:- fragilidade óssea por diminuição da matriz óssea. Facilita
o surgimento de fraturas patológicas na coluna, quadril e punho.
• LOMBALGIA:- depois da cefaléia, é a maior causa de consulta médica;
pode estar associada com dor irradiada para os membros inferiores e é
chamada de lombociatalgia. Quando a dor é só no trajeto do ciático e não
temos dor lombar, deve-se o usar o terno ciática.

• SÍNDROME DO TÚNEL DO CARPO:- aprisionamento do nervo mediano no
seu próprio túnel devido a processos traumáticos ou inflamatórios. No
túnel do carpo passam 9 tendões flexores e o nervo mediano. Quando
aumenta o conteúdo do túnel há apertamento do nervo mediano com dor
forte irradiada para o território inervado por este nervo na mão. Pode
ocorrer atrofia da eminência tenar nos casos crônicos .
• SINOVITE:- processo inflamatório da membrana sinovial de uma
articulação. Pode estar associado a processo infeccioso nessa região e é
chamado de pioartrite – infecção específica ou inespecífica de uma articu-
lação, com pús ou cáseo no seu interior.
• TENOSSINOVITE:- processo inflamatório ou infeccioso da bainha tendínea
e da sinovial adjacente. A mais comum é a doença de De Quervain –
tenossinovite do m. Abdutor longo do polegar (ALP) e do m. Extensor
curto do polegar (ECP).

• Para classificar uma síndrome articular é necessária a
obtenção de determinadas informações por meio da
anamnese.
Devem ser estabelecidos a presença ou não de inflamação,
o tempo evolutivo da doença (aguda, subaguda ou crônica),
o tamanho das articulações acometidas (pequenas ou
grandes), o número de articulações acometidas
(monoarticular- uma articulação; oligoarticular – até quatro
articulações; ou poliarticular) e o padrão de acometimento
(progressivo ou intermitente, migratório ou aditivo,
simétrico ou assimétrico).
SÍNDROMES ARTICULARES

POLIARTRITES E OLIGOARTRITES AGUDAS
FEBRE REUMÁTICA
ARTRITE GONOCÓCICA
VIROSES
PRINCIPAIS SÍNDROMES ARTICULARES

POLIARTRITES SUBAGUDAS E CRÔNICAS
ARTRITE REUMATÓIDE (AR)
LÚPUS ERITEMATOSO SISTÊMICO (LES)
ESCLEROSE SISTÊMICA (ES)
POLIOMIOSITE (PM) E DERMATOMIOSITE (DM)
SÍNDROME DE SJöGREN (SS)
VASCULITES SISTÊMICAS
SÍNDROMES ARTICULARES

POLIARTRITES E OLIOARTRITES COM ENVOLVIMENTO AXIAL (EASs)
ESPONDILITE ANQUILOSANTE
ARTRITE REATIVA
ARTRITE PSORIÁSICA
ARTROPATIAS ASSOCIADAS ÀS DOENÇAS INFLAMATÓRIAS
INTESTINAIS

POLIARTROPATIAS NÃO-INFLAMATÓRIAS
OSTEOARTROSE (oa)

MONOARTRITES AGUDAS
ARTRITE GOTOSA
ARTRITE SÉPTICA NÃO-GONOCÓCICA
TRAUMAS ARTICULARES

• O diagnóstico das monoartrites crônicas é mais restrito.
Situa-se entre infecções insidiosas, corpos estranhos ou
neoplasias.
Dentre as infecções, destacam-se a tuberculose, candidíase,
coccidioidomicose e blastomicose.
A penetração de corpos estranhos em articulações
superficiais, como mãos e pés, é outra causa.
Sempre deve ser investigada a hipótese de neoplasia, como
a sinovite vilonodular pigmentada.
O diagnóstico é feito por meio de artroscopia e biópsia.
MONOARTRITES CRôNICAS

• Os reumatismos de partes moles são um grupo de doenças
que afetam estruturas periarticulares, como tendões,
ênteses, bursas, nervos, fáscias e músculos, podendo
ocasionar limitações funcionais no sistema
musculoesquelético.
• São classificados como localizados, regionais e
generalizados.
REUMATISMOS DE PARTES MOLES

BURSITE
TENDINITES
LOMBALGIA
NEUROPATIA DE COMPRESSÃO
- síndrome do túnel do carpo (STC)
- síndrome do túnel do tarso (STT)
- síndrome do canal de Guyon
- meralgia parestésica ( n. femorocutâneo) – coxa ânterolateral
CISTOS SINOVIAIS
CONTRATURA DE DUPUYTREN
METATARSALGIAS
SÍNDROME DE TIETZE
SÍNDROME COMPLEXA DE DOR REGIONAL –TIPO I (DSR)
SÍNDROMES DOLOROSAS REGIONAIS E
LOCALIZADAS

FIBROMIALGIA:- é caracterizada por dor generalizada e por
manifestações clínicas gerais, como fadiga, distúrbios do sono,
rigidez, intolerância ao exercício. É um quadro de
sensibilização generalizada de origem central !
Pode vir acompanhada de distúrbios orgânicos, como
síndrome do colo irritável, palpitações e síndrome de Tietze,
ou psiquiátricos, como perda de memória e depressão.
Para fins diagnósticos, é caracterizada pela presença de dor,
durante mais de três meses, nos quatro quadrantes do corpo
e esqueleto axial e reprodução de dor à palpação digital de
pelo menos 11 de 18 pontos dolorosos preestabelecidos nos
critérios diagnósticos da doença ( com pressão de 4 Kg ou o
suficiente para empalidecer o leito ungueal do dedo do
médico). Além dos pontos dolorosos o exame físico é normal.
SÍNDROMES DOLOROSAS GENERALIZADAS

POLIMIALGIA REUMÁTICA:- é uma síndrome dolorosa que acomete
indivíduos acima de 50 anos de idade, acompanhada de dramática rigidez
matinal, envolvendo cintura pélvica e escapular.
Acompanha-se de elevada velocidade de sedimentação globular (VSG),
que não pode ser atribuída a outra doença sistêmica.
A melhora com doses baixas a moderadas de glicocorticóides é típica e
reforça a hipótese diagnóstica.
SÍNDROMES DOLOROSAS GENERALIZADAS

Níveis de amputação
&
Soluções protéticas
para Membros
Inferiores

Paciente c/ 18 anos, sexo feminino, vítima de explosão com
grave lesão na porção inferior da perna, o que resultou numa
amputação transtibial.

Paciente c/ 18 anos, vítima de condrosarcoma sofreu amputação
transfemoral p/ alívio da dor. (cura impossível)

Paciente c/ 75 anos, sexo masculino, vítima de tumor maligno
(Fibrous Histiocytoma). Evolução nos últimos 6 meses levando
à uma amputação transfemoral.

Paciente c/ 60 anos, vítima de diabetes associada à doença vascular
periférica e gangrena do dedo grande.

• Lisfranc:
•Chopart: caracteriza-se pela preservação do calcâneo e tornozelo.
amputação ao nível proximal dos metatarseanos.
•Pirogoff: amputação feita acima dos maléolos do tornozelo, com enxerto da
extremidade distal do calcâneo na parte distal do côto.
•Syme: amputação à nível do tornozelo.
Amputações parciais do pé
(3-4 cms até o nível do solo)
(4-7 cms até o nível do solo)

Desvantagens:
diminuição da área de apoio;
estabilidade estática comprometida.
Vantagens:
preservação da estrutura plantar do pé
pontos de apoio / calcâneo e metatarsos
Transmetatarseana.
Lisfranc
Para este nível se aconselha a
utilização de palmilha p/
complementação e apoio plantar
(palmilha estrutural)

• Chopart
atrofia do gastrocnêmio;
flexão plantar / dorsal comprometida;
tensão exercida pelo tendão de Aquiles provoca
deslocamento posterior do calcâneo

•caracteriza-se pela possibilidade de apoio
distal e suspensão nos maléolos.
SYME

Amputações transtibiais
• nível mínimo p/ função seria pelo menos até inserção
do tendão patelar no triângulo tibial.

•em côtos c/ + de 10 cms. há possibilidade de
aproveitamento do periósteo p/ formação
de uma ponte de união entre a tíbia e fíbula
permitindo carga parcial na extremidade
do côto.

•em côtos curtos (menos de 10 cms.) é possível/aconselhável
a retirada da fíbula p/ distribuição de carga lateralmente
no triângulo tibial.

Regiões de pressão
•distribuição de pressão por toda
área do côto / contato total.
•forma triangular do encaixe no
plano horizontal, proporcionando
boa estabilização rotacional do côto.

Regiões de alívio
1- Côndilo femural medial
2- Côndilo tibial medial
3- Côndilo tibial lateral
4- tuberosidade tibial
5- crista tibial
6- extremidade distal da tíbia
7- Cabeça da fíbula
8- extremidade distal da fíbula

Tomada de medidas / Tiragem de molde
São feitas marcações no côto do paciente das partes
ósseas, áreas de alívio, pressão, cicatrizes, espículas, etc.

•No molde de gesso, deve-se tentar dar uma forma mais
aproximada ao tipo de encaixe que será utilizado pelo
paciente, se possível c/ carga.
•As áreas de pressão devem ser previamente definidas
na tiragem do molde através de manipulação.

ETS / Eletronic Test Socket
para amputações transtibiais.

Figura
Silicon Liner / Technogel Liner
Shuttle Lock
•Utilizados nas próteses transtibiais, transfemorais e
nas amputações de membros superiores.

Figura
Silicon Liner
Technogel Liner
•Resistente ao envelhecimento;
•Não tóxico; grande aderência
ao côto, evita atrito entre o côto
e o encaixe.
•Não indicados p/ côtos c/ saliências
ósseas, cicatrizes retraídas
ou invaginadas.
•Alta capacidade de absorção
de água;
•Boa condutibilidade térmica.
•Grande poder de fluidez;
•Alívio de pressão sobre saliências
ósseas;

Desarticulação de joelho
•Retirada ou não da patela ? Aspecto indiferente ?
• União do tendão patelar c/ ligamentos cruzados.

•suspensão é feita através dos côndilos
femorais;
•possibilidade de apoio distal devido
à preservação total do fêmur;
•Côto com boa alavanca e
musculatura preservada.

•Redução gradativa da força de alavanca dos adutores.
•Os músculos abdutores permanecem intactos.

Formas do encaixe transfemural
• Quadrilátero:
• apoio na tuberosidade isquiática.
• formato similar à um quadrado.
• medida AP menor que medida ML.
•Contenção isquiática:
• medida AP maior que medida ML.
• formato + anatômico, + fisiológico.
• controla adução fisiológica do fêmur.
•ñ controla adução fisiológica do fêmur.
• libera musculatura funcional.
•pressiona musculatura funcional.

Figura
•Confecção do encaixe transfemoral

Funções do encaixe:
Transmissão de forças
Transmissão de movimentos
Apoio da tuberosidade isquiatica ou
contenção isquiatica
Contato Total
Fixação da protése
Funções da articulação de Joelho:
Estabilidade na Fase de Apoio
Facilidade para iniciar a fase de Balanço
Controle sobre a fase de balanço

•alinhamento estático: são princípios básicos da
montagem da prótese de acordo c/ os tipos de com-
ponentes utilizados. (ex: linha de carga, centro de
rotação momentânea do joelho, etc.)

Posição do centro de rotação do joelho
c/ relação à linha de referência. Repercussão s/ a segurança da prótese.

Figura
•alinhamento dinâmico: regulagens e modificações
feitas através de análise da marcha do paciente.

Princípio de funcionamento do controle
da fase de balanço de um sistema Hidráulico ou Pneumático
Retardamento da
Flexão
Aceleração da
Extensão
Retardamento ao final
da extensão (batente)

Revestimento cosmético / Super Skin
•aspecto mais natural;
• modelado individualmente;
• pintura c/ tinta especial extremamente elástica,
resistente e impermeável.

Figura
Desart. de Quadril Hemipelvectomia

O molde é feito c/ o paciente apoiado numa plataforma,
simulando descarga de peso, como se estivesse c/ a prótese.
A suspensão da prótese é feita através das crístas ilíacas.

Vista lateral Vista frontal Espuma cosmética
O encaixe p/ desarticulação de quadril pode ser feito c/
resina acrílica flexível ou termoplástico. Ex: polipropileno

Praticamente todos os pacientes
desarticulados de quadril tem difi-
culdade p/ se sentar nivelados
Este problema pode ser minimizado
com o uso de articulações modulares
onde o centro de rotação se encontra
anterior.

AMPUTATIONS AND
PROSTHETICS OF THE UPPER
LIMB

Indications for Amputation
• Peripheral vascular disease
• Trauma
• Infection
• Tumours
• Nerve injury (trophic ulceration)
• Congenital anomalies

Surgical Principles
• Level
• Skin flaps
• Nerves
• Blood vessels
• Bone
• Open amputation

Aftercare
• Rigid vs soft dressing
• Compression
• Avoid proximal compression
• Early prosthetic fitting

Complications
• Haematoma
• Infection
• Necrosis
• Contractures
• Neuroma
• Phantom pain
• Terminal overgrowth (children)

Arm amputations
• Forequarter
• mainly for malignancy
• anterior (Berger) vs
posterior (Littlewood)
• difficult skin flaps

Arm Amputations
• Shoulder disarticulation
• Arm proximal
• Arm distal
• Elbow disarticulation

Forearm Amputations
• PRESERVE LENGTH
• Forearm proximal
• Forearm distal
• Wrist disarticulation
• Transcarpal

Hand Amputations
• Preserve length, function, sensation
• Salvage procedure
• Primary amputation for irreversible loss of
blood supply and tumours.
• Consider:
• ultimate function
• other fingers involved
• delaying (use of parts)
• Salvage thumb

Fingertip
• 2’ intention
• VY Atasoy/Kutler
• skin graft
• Thenar flap

Finger Amputation
• Index
• distal to PIPJ
• proximal to base Mc
• avoid damage to digital
nerve
• reinsert 1st dorsal
interosseous into prox
phalanx of long finger

Ring/Middle Finger Amputation
• Preserve proximal
phalanx
• close gap
• suture transverse
ligaments
• consider metacarpal
transfer

Thumb Amputation
• Preserve length
• Stability
• Sensation
• Mobility
• Cosmesis
• Pain

Thumb Amputation
• 2’ intention
• Graft
• reconstruction
• toe transfer
• pollicization

Upper Limb Prosthetics
• Position hand in space
• Limb length and joint salvage are directly
related to functional outcome
• Sensation important for function (cf lower
limb)
• Early fitting (85% if in 30 days, 50% with late
fitting)

Wrist Disarticulation
• Preserves forearm rotation
• flare of distal radius improves prosthetic
suspension
• difficult prosthetic fitting due to length

Transradial Amputation
• High functional level
• rotation proportional to residual length
• good for myoelectric implants
• Krukenberg procedure

Elbow/ Humeral Amputation
• Better suspension with elbow disarticulation
but poor cosmesis
• better function with distal humeral
amputation (3.5 cm proximal to elbow)

Shoulder Amputations
• Proximal humeral amputations behave like a
shoulder disarticulation, but better cosmesis
and suspension
• prostheses provide a post, and cosmesis

Stress
(load)
Complete
Failure
(Rupture)
Toe Region
straightening
of collagen
fibers
Elastic Range
Plastic Range
Fiber
“Necking”
hysteresis
loop
representing
heat loss
New resting length
after stretch
Strain (% deformation)
length of
stretch
*
STRESS - STRAIN CURVE OF MUSCULOTENDINOUS TISSUE
fibers require
substantial
tension to
deform and will
return to
original shape
after stretch
stretched fibers
will not return to
original length
slope of curve in
this region is an
index of tissue
stiffness
Resting
Length
(Partial tearing of fibers)
*
*
Elastic Limit

Microtrauma
• Microtrauma ( “overuse syndromes” “cumulative cell-matrix adaptive response” )
• Repetitive maximal or submaximal stress (movement in the “elastic range”) causes:
• pathological microscopic tears or lesions r inflammation and or tissue malformation
• overwhelming of cell metabolism r can’t maintain structural integrity by u tissue synthesis
• tissues that are formed in response to overload stimulus are of inferior quality (scar tissue)
• Responsible for 30% - 50% of sports injuries (Herring & Nilson, 1987)
• These types of injuries are very “individualistic” in nature
• Structures most often affected in microtraumatic syndromes:
• bursa - synovial fluid sacs that d friction between: skin-bone, tendon-bone, muscle-muscle
• tendon sheaths (paratenon - fat & areolar tissue - “extended bursa” surrounding tendon)
• tendons (tendonopathies)
• bones (stress fractures)
• muscle (delayed onset muscle soreness)
• Symptomology progression of microtraumatic overuse syndromes:
Phase 1: pain after activity (immediate - 12 hours) which is palpable at injury site
Phase 2: pain during & after activity - no significant impairment - eventually resolves
Phase 3: pain during & after activity - significant impairment - eventually resolves
Phase 4: pain all the time accompanied by significant impairment - no resolution

• Eccentric muscle contractions r sarcomere inhomogeneities & sarcolemma disruption
• Intracellular [Ca++ ] u faster than Calcium extrusion mechanisms can pump it out
• Disturbance in Ca++ homeostasis reduces ATP production r d [ATP]
• u protease & phospholipase activity begin to degrade the myofibril & associated membrane
• phagocytes & macrophages invade cell 2-6 hours after the injury - continues for 2-3 days
• prostaglandin & histamine r edema and inflammation r stimulation of free nerve endings
• cell adapts r future bouts of the same exercise causes less injury
Theoretical Mechanisms
Currently Accepted Theory
Dr. Bob Armstrong - TAMU muscle biology laboratory
• Microscopic tears of muscle & connective tissue
•evidence: u CPK and myoglobin in the blood
• Excess metabolites r osmotic changes in cell r fluid accumulation r pain
• Muscle Spasms
• evidence: EMG studies
Delayed Onset Muscle Soreness

MRI of Delayed Onset
Muscle Soreness
• Note u signal intensity in entire
bicep compared to triceps

Tendinitis or Tendinosis ????
• Tendinitis - inflammation of tendon or tendon sheath (occurrence is rare)
• the correct terms for inflammation of the sheath are "tenosynovitis" & "paratenonitis”
• Tendinosis - degeneration & deleterious changes in tendon without inflammation
• What most clinicians in the past have termed “tendinitis” is actually
“tendinosis” or “tendonopathy” Both can occur together !
• Regardless, the following observations for the malady may be made:
• The problem is most often accompanied by :
• tissue degeneration (necrosis) and vascular abnormalities (u disorganized vascularization)
• collagen disorganization and fiber separation by mucoid or lipoid ground substance
• The problem may lead or contribute to complete or partial tendon rupture
• chronic tendonopathy r fibrinous adhesions r diminished tissue strength & function
• although cause & etiology are debatable, recent opinions purport causes to be related to:
• the sliding of tendon over other structure (compressive forces)
• subjecting the tendon to loads close to tensile strength & exceeding anabolic capabilities
• eccentric contractions
• negative direction on force velocity curve r plyometric training??????
• exercise r u glucocorticoids and catecholamines r u collagen turnover but tissue quality is inferior
• chronic anabolic steroid use r d tissue quality and tensile strength r u incidence of tendon rupture
• malnutrition influence: d vitamins A & C, d copper r d collagen synthesis and crosslinking
• menopause r d [E2] r d connective tissue elasticity r u tendinitis & other overuse injuries

General Steps in the Healing of Tendon Microtrauma Pathology
Stage Pathology, Healing, & Objectives Treatment Implications
Inflammation - inflammation r u GAG & collagen synthesis Rest (activity cessation)
(if present) - prevent injury to developing collagen - NSAID’s, oral corticosteroids
(days 0 - 6) - prevent prolonged course of inflammation (if present) - low level ROM exercises
- cryogenic therapy?
- load reducing devices:
casting, bracing, heel lifts, etc.
Fibroplastic - u rate of collagen synthesis by fibroblasts - low level / low duration exercise
Proliferation - synthesized collagen fibers need to be aligned - stretching r align collagen
(days 5 - 21) - cryogenic-thermogenic therapy?
- ultrasonography? - laser?
- electricity r u fibroblast activity?
Remodeling - u rate of crosslinkage formation & fibril size - strengthening exercises
Maturation - replacement of initial or inferior tissues - u intensity & duration
(20 days – 6 months) - eccentric exercises to further
u collagen alignment
Notes: many body tissues follow this paradigm of healing only with a different timeframe

Immobilization vs. Mobilization: A Fine Line
• Effects of immobilization on injured tendinous tissue
•protein degradation exceeds protein synthesis r net d in collagen quantity
•reduction in the number of collagen crosslink bonds
•atrophy of tissues at myotendinous (muscle - tendon) junction
• Benefits of mobilization (movement) on injured tendinous tissue
• u in the cross-sectional area of the healed tendon
•improvement in collagen fiber “type” and fiber arrangement
• u number of crosslink bonds
•improvement in the quality of the ground substance in the tendon

Common Therapies for Tendon Microtrauma
• NSAID drugs
• Previous reviews conclude approximately 73% of studies show NSAID’s to be effective
• d healing time d inflammation
• Other, more recent studies show no measurable benefit of NSAID’s
• Approximately 50% of those using NSAID drugs will have adverse side effects
• Corticosteroids
• short term use of oral corticosteroids (Medrol Dosepack, prednisone) appear helpful for
• neuritis
• paratenonitis
• bursitis
• corticosteroid injections
• will reduce pain but usefulness in d inflammation & d healing time has not been proven
• may result in collagen disarray, inferior tissue quality, tendon rupture
• possible side effects: tissue atrophy, skin depigmentation, transient elevation of serum glucose
• used only after a 6-week trial of rest, NSAID’s, then re-conditioning
• used only when site of pain is palpable - avoid injection directly into tendon
• allow 2 - 6 weeks after injection before re-conditioning
• avoid more than 3 injections
• avoid injections just prior to competition (d pain r u likelihood of injury exacerbation)
• Surgery - excision / debridement of inflamed tissue - release & repair, etc
• replace “bad scar” with “good scar” - not always successful (success rate 70% - 90%)
• does not remove inflammation stimulus - problems can re-appear

Chondromalacia – “Runner’s Knee” – “Patellofemoral syndrome”
Chondromalacia – degeneration & inflammation of articular cartilage:
• usually affects the underside of the patella (most common)
• may involve bottom of femur and top of tibia
• more common in women (greater Q-angle r u lateral forces on kneecap)
Causes
•excessive running (tight hamstrings and calf muslces r excessive pronation)
•tracking abnormality of the tibia in the femoral groove
•vastus lateralis tends to be more powerful than the vastus medialis
Risk Markers & Clinical Signs
•Q-angle > 15 degrees ( associated with Gena Valgum – “knock knees”)
•pain with contraction of quadriceps while patella is held in groove
Treatment
•RICE – NSAID’s
•orthotics to correct pronation
•reduction in mileage
•avoid downhill running
•physical therapy to strengthen quads and hams & u hamstring flexibility
•surgery
•1. lateral release (cutting lateral lateral patellar retinaculum r better tracking)
•2. smoothing down the underside cartilage of the patella
•successful about in 90% of cases

Figura
Left Knee

Q - angle
Patella
Tibial Tuberosity
Anterior
Superior Illiac
Spine
The Q - Angle

Figura
Right Knee
Lateral release surgery:
cutting the patellar
retinaculum

Lateral release Using Thermal
Cauterizing Scalpel

Arthroscopic / Laser Correction of Chondromalacia
white “whispy” material
represents roughening of the
underside of the patella
new smooth surface after laser
removes damaged cartilage

Patellar Tendinitis (Tendinopathy) – “Jumper’s Knee”
Patellar tendinitis – degeneration and or inflammation of patellar tendon or tendon sheath
• usually affects participants of “explosive” sports involving jumping or quick movements
•basketball players most affected (frequent “stops” and “starts”)
•once again, the controversy – tendinitis vs tendinosis (tendinopathy)
•most now agree that most tendon overuse injuries involve little inflammation
•mucoid deposits (soft greenish brown disorganized tissue) are present
•may be accompanied by micro-ruptures and necrosis
•predisposes the tendon to rupture
Causes
•excessive activity (especially a rapid increase in the frequency / intensity of training)
•improper mechanics of training
Symptoms
•pain / tenderness in the patellar tendon below the knee when jumping, running, or walking
•pain or "tightness" in the knee when bending, squatting, or straightening the leg
Treatment
•RICE – emphasis on rest followed by quadricep strengthening exercises
•ultrasound & laser photostimulation r increase collagen synthesis in fibroblasts
•NSAID’s & corticosteroids have, for the most part, found to be ineffective
•surgery
•excision of the damaged portion of tendon

Patellar Tendinosis
normal patellar tendon patellar tendinosis – note greenish-
brown mucoid appearance with tissue
degeneration (red arrows)

• [1] u signal intensity r degeneration
• [2] Calcaneous
• Histopathology of Achilles Tendinosis
• u vascularity
• thinning of fibers
• mucoid or lipoid deposits between fibers
• inflammatory cells at sites of partial rupture (rare)
• Slight inflammation in paratennon
• Symptoms & Diagnosis
• painful push-off when walking or running
• palpable Nodule or cord
• tendon may be swollen or thickened
• Treatment
• d activity and / or immobilization
• stretching exercises
• surgery
Achilles Tendinosis

Achilles Tendinosis Surgery
Achilles tendon is
exposed revealing a
split in the tendon
The necrotic portion of
the tendon is removed
The ends of the tendon
are approximated and
sutured

Achilles Tendinitis (Inflammation of Paratenon)
•diagnosed by pain syndrome and palpating the tendon where it is slightly thickened
and tender along its inner edge, about four-centimeters behind the attachment to the
heal bone
•treated with d activity / rest, physical therapy, orthotics to d pronation
•severe cases: surgery may be needed to remove paratenon
•physical therapy usually has the patient back to activity in 2 – 3 months

Bone Stress Continuum:
Stress Reaction Stress Fracture
Stress Fractures
• Stress Reaction:
• accelerated adaptive bone remodeling
• most often asymptomatic
• occurs most often in tarsals, metatarsals, femur, & tibia
• sometimes seen on X-ray as increased callus deposition
• Stress Fracture:
• complete defect or “crack” in the bone or clear callus deposition
• easily seen on X-ray

• Occurs only in race horses, greyhounds, & man
• intensity and / or volume of activity is not natural
• Most stress fractures heal by themselves without clinical manifestations
• Causes:
• repetitive torque across a bone
• weight bearing impact forces
• bone does not adapt as well as muscle r u risk of injury becoming chronic
• inability of weak musculature to facilitate shock absorption
• Stress fractures u risk of complete fracture at the stress fracture site
• Early stage stress fractures (stress reactions) don’t show up well on X-rays
• better detected by bone scan - shows up as “hot spots”
• Symptoms:
• tenderness & pain over the fracture site
• pain relieved by rest but becomes progressively more frequent & persistent
• overlying soft tissue may exhibit swelling
• tuning fork struck and placed over the fracture site will elicit pain
• muscle atrophy
Stress Fractures

• Types of stress fractures:
• Oblique / Transverse
•angled to or perpendicular to the long axis of the bone
•most common
•most dangerous due to the likelihood of bone “displacement”
• Longitudinal
• Compression
• Examples of Stress Fractures:
• tibial stress fracture in runners
•weight bearing impact related
• humerus stress fracture in javelin thrower
•related to muscle trying to accelerate a “resisting” bone (torque)
Stress Fractures

Stress Reaction of Left Tibia
Bone Scan
"Hot Spot“ may indicate fracture
or stress reaction
Corresponding
X-ray
Stress
Reaction
Site

Stress Fracture of Tibia
in a Runner
note clearly defined “crack” in
addition to extra callus
“crack”

MRI of Stress
Fracture of the
Calcaneous

Bilateral Stress Fractures of the Ulna in a Weight Lifter
"Hot Spots"

Stress Fracture of 3rd
Metatarsal in a
Runner
Stress Fractures

Increased Mechanical Load
Beyond Tissue Tensile Strength
Submaximal Stress
Repetitive
Impact - Torque
Microfailure
(partial rupture)
Macrofailure
(complete rupture)
Failed Healing
Response
Acute
Inflammation
Classic Overuse Syndrome
Tendinosis Tendinitis
Healing
Degenerative
Changes Within
Fibrosis
Degenerative Changes
in Tissue Sheath
SheathIncreased
Inflammation
Continuation of
Injurous Activity
Decreased Functionality
Increased Chronicity
Exacerbation of Injury
Rest Treatm ent
Initial Cell-Matrix Response
(Reversible Injury - Possibly No Pain)
Physiological Adaptation
(Training Effect)
+Prenchymal Tissue
+
Increased Fibrotic Response
u tissue laid dow n to u tissue strength
Healing of
Microtraumatic Injuries

Modulo 04

Mais conteúdo relacionado

Mais procurados (20)

Destaque (20)

Semelhante a Modulo 04 (20)

Mais de SemioOrto (18)

Último (20)

Modulo 04
