FDDI, X.25 y Frame Relay

FDDI, X.25 Y FRAME RELAY
ADRIAN CASTILLO PEDROZA

FDDI
Es un conjunto de estándares ISO y ANSI para la transmisión de datos
en WAN o LAN. Se basa en la arquitectura Token Ring y permite una
comunicación full dúplex.

RESEÑA HISTÓRICA
 FDDI comenzó a ser desarrollado en 1983, por el comité de
estándares ANSI X3T9.5.
 La razón de su existencia fue constituir una LAN alternativa a
Ethernet y Token Ring, que además ofreciera una mayor fiabilidad.
 En la actualidad, debido a sus superiores velocidad, coste y
ubicuidad, se prefiere utilizar fast Ethernet y Gigabit Ethernet.

ESPECIFICACIONES
Especifica la capa física y enlace de datos del modelo OSI.
 La especificación MAC (Media Access Control) define cómo se accede al medio,
incluyendo el formato de la trama, manejo del token, direccionamiento, algoritmos para el
cálculo del valor de control de redundancia cíclica (CRC), y mecanismos de recuperación
de errores.
 La especificación PHY (Physical Layer Protocol) define los procedimientos de
codificación y decodificación de datos, requerimientos de temporización (clocking), y el
entramado, entre otras funciones.
 La especificación PMD (Physical-Medium Dependent) define las características del
medio de transmisión, incluyendo enlaces de fibra óptica, niveles de potencia, tasas de
error de bit, componentes ópticos y conectores.
 La especificación SMT (Station Management) define la configuración de estaciones
FDDI, configuración de anillo, características de control de anillo, incluyendo inserción y
extracción, inicialización, aislamiento de errores, planificación y estadísticas de
colección.

FUNCIONALIDAD.
El cableado FDDI consiste en dos anillos de fibras, uno transmitiendo
en el sentido de las agujas del reloj, y el otro transmitiendo en el otro
sentido.

TIPOS DE ESTACIONES.
 Tipo A. (DAS)
 Tipo B. (SAS)

MÉTODO DE ACCESO
El método de acceso es el paso de testigo por un anillo. Es similar al
protocolo Token Ring aunque difiere en el mecanismo de manejo de
testigo, asignación de acceso y gestión de fallos.

VENTAJAS
 No requiere de enrutamiento.
 Requiere poca cantidad de cable.
 Fácil de extender su longitud.

DESVENTAJAS
 Altamente susceptible a fallas.
 Una falla en un nodo deshabilita toda la red.

X.25
 X.25 es un estándar ITU-T para redes de área amplia
(WAN). Establece la conexión entre un DTE y un DCE. Se utiliza
como protocolo en la interfaz de acceso a la red de conmutación de
paquetes.

RESEÑA HISTÓRICA
 CCITT, emitió el primer borrador en 1974.
 Este original sería revisado en 1976, en 1978 y en 1980, y de nuevo
en 1984, para dar lugar al texto definitivo publicado en 1985.
 El documento inicial incluía una serie de propuestas sugeridas por
Datapac, Telenet y Tymnet.
 En la actualidad X.25 es la norma de interfaz orientada al usuario de
mayor difusión en las redes de paquetes de gran cobertura aunque
no es precisamente la más rápida.

CARACTERÍSTICAS
 Trabaja sobre servicios basados en circuitos virtuales.
 Pueden asignarse hasta 4095 canales lógicos (NCL) y sesiones de
usuario en un mismo canal físico.
 Nos permite conectar equipos de marcas distintas.
 Reduce considerablemente los costos de la red.

FUNCIONES
Las funciones que proporciona X.25 para que las redes de paquetes y
estaciones de usuario se puedan interconectar son:
 Control de flujo.
 Recuperación de errores.
 Identificación de paquetes procedentes de ordenadores y de
terminales concretos.
 Asentamiento de paquetes.
 Rechazo de paquetes.

TIPOS DE CIRCUITOS VIRTUALES
 Circuitos virtuales permanentes (PVC):
Estas conexiones siempre están abiertas, listas para los datos que se
envíen y/o reciban.
 Circuitos virtuales conmutados (SVC):
Estas conexiones se deben restablecer cada vez que una nueva sesión
de datos se lleve a cabo, y las conexiones se rompen al final de la
sesión.

X.25 Y SU RELACIÓN CON EL MODELO OSI
 Nivel físico.
 Nivel de enlace.
 Nivel de red.

NIVEL FÍSICO
X.25 utiliza la interfaz X.21 como un "conducto de paquetes", en el cual
los paquetes fluyen por las líneas de transmisión (T) y de recepción(R).
El nivel físico de X.25 no desempeña funciones de control significativas.
Se trata más bien de un conducto pasivo, de cuyo control se encargan
los niveles de enlace y de red.

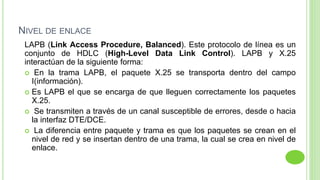

NIVEL DE ENLACE
LAPB (Link Access Procedure, Balanced). Este protocolo de línea es un
conjunto de HDLC (High-Level Data Link Control). LAPB y X.25
interactúan de la siguiente forma:
 En la trama LAPB, el paquete X.25 se transporta dentro del campo
I(información).
 Es LAPB el que se encarga de que lleguen correctamente los paquetes
X.25.
 Se transmiten a través de un canal susceptible de errores, desde o hacia
la interfaz DTE/DCE.
 La diferencia entre paquete y trama es que los paquetes se crean en el
nivel de red y se insertan dentro de una trama, la cual se crea en nivel de
enlace.

NIVEL DE RED
Los datos se transmiten en paquetes a través de circuitos virtuales
externos. Este nivel realiza también detección y corrección de errores,
competiciones de retransmisión de los frames y paquetes dañados.
Este nivel es responsable del establecimiento transferencia de datos y
finalización de conexión.

APLICACIÓN
En general, X.25 se utiliza como infraestructura (WAN), permitiendo
establecer conexiones entre diferentes localizaciones de una
Organización donde sean necesarias muchas conexiones simultáneas
entre pares de ordenadores que cooperan entre sí para ejecutar ciertas
aplicaciones.
 Correo electrónico.
 Acceso remoto a ficheros o transferencia de ficheros.
 Acceso remoto a bases de datos para su actualización o para realizar
una consulta.

VENTAJAS
 Varias conexiones lógicas sobre una física.
 Puede ser conmutada o permanente.
 Control de flujo de errores.

DESVENTAJAS
 Poca velocidad de transmisión.
 Demora de paquetes.
 Ancho de banda limitado.

FRAME RELAY
Es una técnica de comunicación mediante retransmisión de tramas para
redes de circuito virtual, introducida por la ITU-T. Consiste en una forma
simplificada de tecnología de conmutación de paquetes que transmite
una variedad de tamaños de tramas para datos, perfecto para la
transmisión de grandes cantidades de datos.

RESEÑA HISTÓRICA
 Frame Relay fue concebido originalmente como un protocolo para
uso sobre interfaces ISDN ( interfaces para la Red Digital de Servicios
Integrados) .
 Las propuestas iniciales a este efecto fueron presentadas al
Internacional ITU - T (antiguamente llamado CCITT, Comité
Consultivo Internacional para Telegrafía y Teléfonos) en 1984.
 En esta época los trabajos sobre Frame Relay también fueron
emprendidos por (ANSI).
 Versión mejorada del X.25.

CARACTERÍSTICAS
 Orientado a conexión.
 Paquetes de longitud variable.
 Minimo procesamiento en los nodos de enlace o conmutación.
 Ideal para interconectar LAN y WAN por sus altas velocidades y
transparencia a las capas de red superiores.
 La capa inferior detecta pero no corrige los errores, se deja para las
capas más altas, lo cual lo hace más rápido y transparente.

MÉTODO DE ACCESO
 Frame relay utiliza un método de acceso PUNTO-A-PUNTO,
que transfiere paquetes de tamaño variable directamente de un
equipo a otro, en lugar de entre varios equipos y periféricos.

TIPOS DE CONEXIONES
 Las conexiones pueden ser del tipo permanente, (PVC)
o conmutadas (SVC). Por ahora solo se utiliza la permanente.

APLICACIONES Y BENEFICIOS
 Reducción de complejidad en la red: Las conexiones virtuales múltiples
son capaces de compartir la misma línea de acceso.
 Equipo a costo reducido: Se reducen las necesidades del “hardware”.
 Mejoramiento del desempeño y del tiempo de respuesta: Debido a que
permite la conectividad directa entre localidades con pocos atrasos en la
red.
 Mayor disponibilidad en la red: Las conexiones a la red pueden redirigirse
automáticamente a diversos cursos cuando ocurre un error.
 Tarifa fija: Los precios no son sensitivos a la distancia - lo que significa que
los clientes no son penalizados por conexiones a largas distancias.
 Mayor flexibilidad: Las conexiones son definidas por los programas. Los
cambios hechos a la red son más rápidos y a menor costo si se comparan
con otros servicios.

VENTAJAS
 Ahorro en los costes de telecomunicaciones.
 Servicio gestionado extremo a extremo.
 Flexibilidad del servicio.
 Servicio normalizado.

DESVENTAJAS
 Sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps.
 No soporta aplicaciones sensibles al tiempo, al menos de forma
estándar.
 No garantiza la entrega de los datos.

COMPARACIÓN X.25 Y FRAME RELAY
Establecimiento de circuito
Control de circuito
Control de flujo de circuito
Direccionamiento.
Red
Control de enlace
Creación de tramas
Control de errores
Control de flujo de enlaces
Fiabilidad.
Enlace Direccionamiento
Creación de tramas
Control de errores
Gestión de interfaces
Conexión Física Físico Conexión Física
