- 1. ARQUITECTURA José J. Rodríguez Carrasco I.E.S Maestro Domingo Cáceres Badajoz
- 2. DEFINICIÓN -La arquitectura es el arte de la creación de espacios interiores.
- 3. MATERIALES: -Piedra, ladrillo, tapial, hierro, hormigón…
- 4. ELEMENTOS FORMALES: -En arquitectura hay que distinguir entre: 1) Elementos sustentantes (muro, pilar, columna) 2) Elementos sostenidos (dintel, arco, bóveda)
- 6. 1) MUROS
- 8. 1) MACIZO. Es la pared u obra construida (Ej. Un muro) 2) VANO. Es el hueco que interrumpe un muro o pared. (Ej. Puertas, ventanas)
- 10. APAREJOS Se denomina aparejos a las distintas formas de disponer los materiales constructivos en un muro
- 11. APAREJOS. TIPOS Regular: -Isódomo -A soga y tizón Irregular: -Mampostería
- 12. Sillares o piedra de cantería APAREJOS. TIPOS
- 14. Muro de adobe Muro de mampostería
- 15. 2) PILARES Son elementos sustentantes de sección poligonal
- 16. 2) PILARES. TIPOS Evolución desde el pilar cruciforme al fasciculado
- 18. 2) PILARES. OTRAS TIPOLOGÍAS -Pilastra. Pilar adosado a un muro. - Estípite. Pilar en forma de tronco de pirámide invertida. Frecuentes en el estilo barroco.
- 20. 3) COLUMNAS Son elementos sustentantes de sección curva, normalmente circular
- 23. 1) DINTEL Es un elemento sostenido de carácter horizontal
- 25. 1)DINTEL El uso del dintel da lugar a la arquitectura adintelada o arquitrabada. (Ej. Culturas egipcia y griega)
- 26. 2) ARCO - Es un elemento sostenido de configuración curva
- 27. 2) Arco. Partes Clave Dovela Línea de impostas Luz Flecha
- 28. TIPOS DE ARCOS
- 29. ARCO DE MEDIO PUNTO -Tiene forma de media circunferencia -Se empleó en el arte romano, en el románico, en el Renacimiento...
- 30. ARCO DE MEDIO PUNTO PERALTADO -Se trata de un arco de medio punto al que se le da mayor altura a través de un peralte -Se emplea en el románico
- 31. ARCO OJIVAL -Formado por dos segmentos de arco. -Acabado en punta. -Propio del estilo gótico
- 32. ARCO DE HERRADURA -Arco ultrasemicircular -Típico del arte hispanomusulmán -Antes lo emplearon los visigodos
- 33. ARCO LOBULADO -Arco formado por lóbulos -Con más de tres lóbulos: arco polilobulado -Característico del arte hispanomusulmán
- 34. ARCO MIXTILÍNEO -Arco formado por líneas curvas y rectas -Propio del arte hispanomusulmán

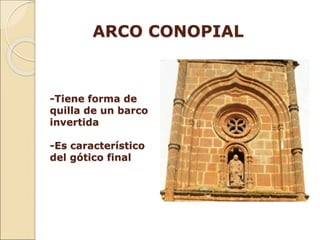

- 35. ARCO CONOPIAL -Tiene forma de quilla de un barco invertida -Es característico del gótico final
- 36. ARCO CARPANEL -Tipo de arco rebajado -Se traza a partir de tres centros -Se da en el gótico final
- 37. 3) BÓVEDA Es un elemento sostenido que tiene su origen en el movimiento de un arco
- 38. TIPOS DE BÓVEDAS
- 39. BÓVEDA DE MEDIO CAÑÓN -La bóveda de cañón (o medio cañón) es la originada por el desplazamiento de un arco de medio punto sobre una línea recta -Se da en el arte romano, románico...
- 40. BÓVEDA DE ARISTA -La bóveda de arista es la que se crea por el cruce en perpendicular de dos bóvedas de cañón -Típica de estilos como el romano o románico
- 41. BÓVEDA DE CRUCERÍA -La bóveda de crucería se origina por el cruce de dos arcos apuntados u ojivales -Es la más característico del arte gótico -Partes: clave, nervios y plementos Plementos Clave Nervios
- 43. BÓVEDA SEXPARTITA -La bóveda sexpartita es un tipo de bóveda de crucería a la que se le añade un nervio transversal -Se da en el arte gótico
- 44. BÓVEDA DE TERCELETES -La bóveda de terceletes es un tipo de bóveda de crucería con nervios que van a dar a claves secundarias (terceletes) -Propia del estilo gótico
- 45. BÓVEDA ESTRELLADA -La bóveda estrellada es un tipo de bóveda de crucería que combina nervios rectos y curvos , con forma que se asemeja a una estrella -Propia del gótico final
- 48. -La bóveda de cuarto de esfera se emplea en los ábsides. -Se usa en el arte romano, en el románico BÓVEDA DE CUARTO DE ESFERA
- 49. BÓVEDA DE ARCOS ENTRECRUZADOS -La bóveda con una pequeña cúpula gallonada en el centro y nervios que se cruzan en los extremos -Propia del arte hispanomusulmán
- 50. BÓVEDA VAÍDA -La bóveda vaída es una cúpula a la que se han hecho cuatro cortes verticales en los extremos -Se da en el arte del Renacimiento
- 51. ARCOS RELACIONADOS CON BÓVEDAS: FAJONES, FORMEROS Arcos formeros Arcos fajones
- 52. ARCOS RELACIONADOS CON BÓVEDAS: TORALES Arcos torales
- 53. Es la bóveda creada por el movimiento rotatorio de un arco. La más común es la semiesférica o de media naranja, originada por la rotación de un arco de medio punto CÚPULA
- 57. PLANTA -Es el dibujo hecho a escala de la sección horizontal de un edificio
- 58. TIPOS DE PLANTA
- 59. 1) PLANTAS LONGITUDINALES -Son aquellas que se organizan en torno a un eje longitudinal
- 60. PLANTA BASILICAL
- 61. PLANTA BASILICAL DE CRUZ LATINA
- 62. 2) PLANTAS CENTRALIZADAS -Son aquellas que se organizan en torno a un centro
- 63. PLANTA CUADRADA Y DE CRUZ GRIEGA
- 65. ALZADO -Es el dibujo a escala de la sección vertical de un edificio
