Este documento describe cómo un diodo de paso libre permite que la corriente fluya libremente de una inductancia cuando se abre un conmutador, evitando voltajes infinitos. El diodo actúa como un cortocircuito cuando la tensión en la inductancia es negativa, disipando la energía almacenada. Si la resistencia en el circuito diodo-inductor es baja, la energía podría mantenerse en la inductancia por un tiempo antes de disminuir exponencialmente a cero.
1 de 13
Descargado 28 veces
Más contenido relacionado
La actualidad más candente (20)
Publicidad
Similar a L Diodo (20)
Publicidad
Más de israel.1x (20)
L Diodo
- 1. CARGA INDUCTIVA Y DIODO DE PASO LIBRE http://www.espol.edu.ec/
- 3. CARGA INDUCTIVA Y DIODO DE PASO LIBRE La solución para la apertura del conmutador sin que se produzcan voltajes infinitos en el inductor se muestra en la figura previa, donde un diodo ideal se conecta en paralelo con la inductancia. El diodo D mostrado en la figura toma el nombre de “diodo de paso libre” por la habilidad de permitir que la corriente iL fluya libremente cuando la fuente de energía es removida por la apertura del conmutador SW1 en t=t1. La operación del circuito para 0<t<t1 no cambia por la adición del diodo ideal D, esto es:
- 4. CARGA INDUCTIVA Y DIODO DE PASO LIBRE Para valores negativos de VL el inductor es corto-circuitado por el diodo D, tal que cuando se abre el conmutador SW1. En la practica, la energía almacenada en la inductancia en t=t1 podría ser disipada en cualquier resistencia existente en la malla formada en la malla diodo-inductor, esto lógicamente implica que iD=iL disminuirá exponencialmente hacia cero.

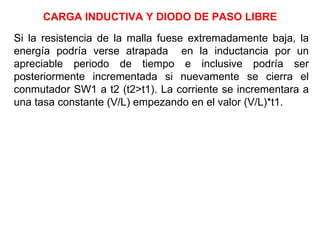

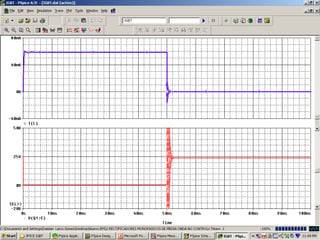

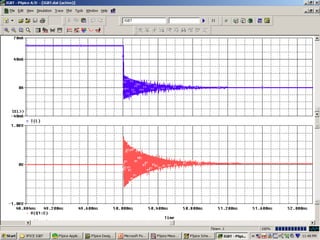

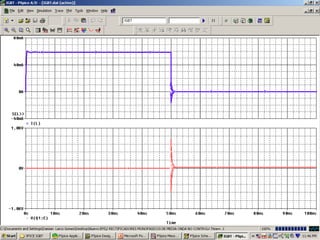

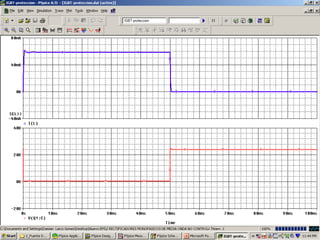

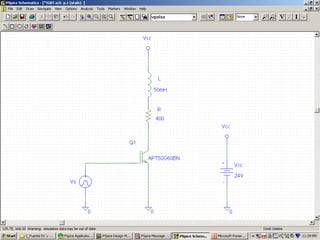

- 5. CARGA INDUCTIVA Y DIODO DE PASO LIBRE Si la resistencia de la malla fuese extremadamente baja, la energía podría verse atrapada en la inductancia por un apreciable periodo de tiempo e inclusive podría ser posteriormente incrementada si nuevamente se cierra el conmutador SW1 a t2 (t2>t1). La corriente se incrementara a una tasa constante (V/L) empezando en el valor (V/L)*t1.
