Este documento presenta un taller de introducción a Arduino. Explica que Arduino es una plataforma de hardware libre para crear prototipos flexibles. Describe los conceptos básicos como microcontroladores, entradas y salidas digitales y analógicas. Explica estructuras de control como bucles y condicionales. Incluye secciones sobre prácticas con protoboard, cables y resistencias. También cubre la comunicación serie con la PC.
Workshop iniciacion arduino d1
- 1. WORKSHOP INICIACIÓN A ARDUINO
- 2. ÍNDICE 1. INTRO ARDUINO 2. CONCEPTOS BÁSICOS 3. ENTRADAS Y SALIDAS DIGITALES 4. ESTRUCTURAS DE CONTROL 5. PRACTICANDO 6. PUERTO SERIE
- 3. INTRO ARDUINO ¿QUÉ ES? HARDWARE LIBRE: CONSECUENCIAS QUÉ PODEMOS HACER LA PLATAFORMA ARDUINO
- 4. INTRO ARDUINO ¿QUÉ ES? Es una plataforma de hardware libre para la creación de prototipos basados en software y hardware flexibles y fáciles de usar
- 7. INTRO ARDUINO CONSECUENCIAS OSH • Multitud de shields y versiones de placas • Comunidad de usuarios • Precios • Posibilidad de desarrollar nuestros propios prototipos
- 8. INTRO ARDUINO QUÉ PODEMOS HACER
- 9. INTRO ARDUINO LA PLATAFORMA ARDUINO Hardware: La Placa Software IDE: Entorno de desarrollo Soporte en red
- 11. CONCEPTOS BÁSICOS HARDWARE 1. QUÉ ES UN MICROCONTROLADOR 2. ENTRADAS/SALIDAS 3. DIGITAL/ANALÓGICO 4. ARDUINO UNO
- 12. CONCEPTOS BÁSICOS ¿QUÉ ES UN MICROCONTROLADOR? Es un circuito integrado programable capaz de realizar operaciones matemáticas a gran velocidad
- 13. CONCEPTOS BÁSICOS ENTRADAS/SALIDAS ! ! El micro procesa la información de las entradas produciendo actuaciones en las salidas
- 17. CONCEPTOS BÁSICOS SOFTWARE 1. ESTRUCTURA 2. HOLA MUNDO! 3. IDE
- 21. ENTRADAS Y SALIDAS DIGITALES SALIDAS DIGITALES ENTRADAS DIGITALES ! !
- 22. ENTRADAS Y SALIDAS DIGITALES SALIDAS DIGITALES ! ! digitalWrite(pin, HIGH); ! Escribe 1 =5v ! ! digitalWrite(pin, LOW); ! Escribe 0 =0v
- 23. ENTRADAS Y SALIDAS DIGITALES ENTRADAS DIGITALES ! ! digitalRead(pin); ! Si V<3,5v = 0 ! Si V>3,5v = 1
- 24. ESTRUCTURAS DE CONTROL POR SIEMPRE REPETIR SI SI/SINO MIENTRAS
- 25. ESTRUCTURAS DE CONTROL POR SIEMPRE !
- 30. PRACTICANDO PROTOBOARD CABLES Y CÓDIGOS DE COLORES RESISTENCIAS ESQUEMA ELECTRÓNICO-ESQUEMA PROTOBOARD MÉTODO DE TRABAJO
- 32. PRACTICANDO CABLES: CÓDIGOS DE COLORES 5v Rojo Pines Colores 0v=GND Negro
- 35. PRACTICANDO MÉTODO DE TRABAJO 1. Finalidad del sistema 2. Esquema de Entradas y Salidas 3. Hardware: Esquema Electrónico- Protoboard 4. Software: Diagrama de Flujo- Traducción a Arduino
- 36. PRACTICAS P1-1 REPETIR LED P1-2 LED CONTROLADO PULSADOR !
- 38. PUERTO SERIE QUÉ ES Comunica Arduino con PC u otros dispositivos Usa los pines digitales 0 (Rx) y 1 (Tx) Permite imprimir mensajes, valores de variables… Permite mandar mensajes a Arduino
- 40. PRÁCTICAS P1-3 CONTADOR DE PULSOS P1-4 CONTROLADOR DE LED RG !

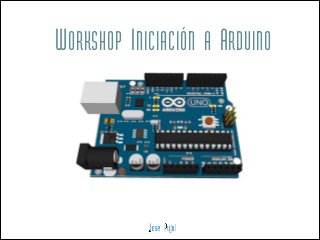

- 41. WORKSHOP INICIACIÓN A ARDUINO
