【Unite Tokyo 2019】Render Streaming - WebRTC を用いたストリーミングソリューション
0 likes6,046 views
2019/9/25-6に開催されたUnite Tokyo 2019の講演スライドです。 松本 一輝（ユニティ・テクノロジーズ・ジャパン合同会社） 石 林（ユニティ・テクノロジーズ・ジャパン合同会社） こんな人におすすめ ・ノンゲーム分野の方 ・ストリーミング技術に興味があるエンジニアの方 受講者が得られる知見 ・Render Streaming を支える技術 ・Render Streaming の活用例 Unityのイベント資料はこちらから： https://www.slideshare.net/UnityTechnologiesJapan/clipboards
【Unite Tokyo 2019】Render Streaming - WebRTC を用いたストリーミングソリューション
- 1. Unity Render Streaming WebRTC を用いたストリーミングソリューション Unity Technologies Japan 合同会社 松本 一輝 / 林 石
- 2. 前半 開発背景と技術詳細 (話者: 松本) 後半 ビジネスシーンでの運用と拡張 (話者: 林) 講演の構成 2
- 3. 松本 一輝 Kazuki Matsumoto 3 — ソフトウェアハウス、モバイルゲーム メーカーを経て、ユニティ・テクノロジ ーズ・ジャパン合同会社に入社。 — 現在は主に自動車業界などのノンゲ ーム分野のカスタマーサポートを行 っている。
- 4. 4
- 6. 6
- 7. 7
- 8. — 2018年1月に Experimental パッケージとして公開 — 忠実度の高いビジュアル表現を重視 — ゲームの他にも多くの産業分野での利用を想定 HDRP - High-Definition Render Pipeline 8
- 9. 9
- 13. 13 WebRTC
- 15. 15 WebRTC — Google が 2011年から開発 — オープンソースプロジェクト — ブラウザ間のピアツーピア通信 — ビデオ/オーディオストリーミング
- 16. 16
- 17. ブラウザー WebRTC JavaScript API (W3G WG が策定) WebRTC ネイティブ C++ API セッションマネジメント / シグナリング抽象化 音声エンジン 映像エンジン 通信
- 18. Unity WebRTC C# API WebRTC ネイティブ C++ API セッションマネジメント / シグナリング抽象化 音声エンジン 映像エンジン 通信
- 19. — Unity テンプレート — Web アプリケーション — WebRTC パッケージ Unity Render Streaming の構成要素 19 Web アプリケーション WebRTC パッケージ Unity テンプレート
- 20. — セットアップ済み Unity プロジェクト — HDRP テンプレートベースで開発 — パッケージの依存関係を自動解決 Unity テンプレート 20
- 21. 21
- 22. 22
- 23. — Webフロントエンド & バックエンド — Node.js の Express で実装 — シグナリングサーバ機能 Web アプリケーション 23
- 24. 24
- 25. — WebRTC API の C# 対応 — Package Manager で公開 — Apache 2.0 ライセンス WebRTC パッケージ 25
- 26. Unity Render Streaming - システムの構成 26 Unity シグナリング サーバ ブラウザ シグナリング シグナリング JavaScript API C# API ビデオ / オーディオ / バイナリ
- 28. シグナリング 28 SDP 映像や音声のコーデックの他、 セッションを確立するための情報 ICE Candidate IP アドレス、ポート番号、プロトコルなどの 通信経路の情報 SDP … Session Description Protocol ICE … Interactive Connectivity Establishment
- 29. Unity シグナリング サーバブラウザ Offer SDP Offer SDP Answer SDP Answer SDP ICE Candidate ICE Candidate ICE Candidate ICE Candidate
- 30. シグナリング — ピア間で通信経路を確立するための処理 — ICE Candidate と SDP を交換 — Unity Render Streaming では HTTP 通信で実装
- 31. 31
- 33. — WebSocket にとてもよく似た API — ピア間でのバイナリ、文字列の送受信 — SCTP (Stream Control Transmission Protocol) を利用 WebRTC DataChannel 33
- 34. — JavaScript から C# への入力イベントの送信 — イベント通信は WebRTC の DataChannel を使用 — 新しい Input System で入力処理をエミュレート 入力処理 34
- 35. — エンコーディングのCPU負荷削減 — NVIDIA Video Codec SDK を採用 — NVIDIA のボードが必須 ハードウェアエンコーディング 35
- 36. — 通常利用で5台程度の同時配信 — 動画 / 音声の配信に対応 複数端末への配信 36
- 37. 37
- 38. 今後対応する機能 38 — リアルタイムレイトレーシング (DirectX12) — マルチカメラ — Linux サポート — 複数解像度の同時配信（サイマルキャスト） — ハードウェアエンコーダの追加
- 39. 39
- 40. — GitHub リポジトリを公開 — 日英対応ドキュメント — うまく動かないときは FAQ を参考 — 質問は Unity フォーラム（英語）か GitHub Issue（英語、日本語） 利用を開始するには 40
- 41. — WebRTC パッケージは Apache 2.0 ライセンス — 改変した上で商用利用が可能です — ぜひ開発にご協力ください オープンソースプロジェクト 41
- 42. 42
- 44. 石 林 Shi Lin 44 — 長年、車のプロモーション用コン テンツ制作マネージメントを経て、 プロジェクトマネージャーとして Unityへ入社。 — 車業界でUnityを使った全く新し いデジタル体験の普及に努めて いる。
- 45. ZeroDaysbyScatter–MadewithUnity 45 DIGITAL EXPERIENCEprovide tools to accelerate your production
- 46. Unity Render Streaming 技術のメリット 46 1. ロースペックのデバイスで、ハイエンドなビジュアライゼーションを実現 2. 初期投資の負担激減 3. 大人数を収容する会議室が必要ない 4. 機材運搬しやすい 5. 維持費用の負担減 6. ブラウザー経由で同時アクセスが可能 7. 簡単に使える 8. 「伝わる」、「使える」表現手法が増える
- 47. ターゲット・マーケット 47 自動車 建築 製造業 デザイン＆エンジニアリング • 小規模デザインチーム • 社内デザイン、プロダクトレビ ュー • デザイン・プレゼンテーション マーケティング販促 • ブランド旗艦店での販促用コン テンツの展示 • モバイル端末による潜在顧客へ のブランディングアプローチ サービス＆トレーニング • 遠隔地での作業トレーニング • 遠隔での機体トラブル対処アド バイス デザイン＆エンジニアリング • 小規模デザインチーム • 社内デザイン、プロダクトレビ ュー • デザイン・プレゼンテーション マーケティング販促 • 展示場での販促用コンテンツの 展示 • モバイル端末による潜在顧客の リーチ 工務店向け営業ツール • 遠隔地での営業用ビジュアルツ ール • 住宅関連のコンフィグレーター 物流＆設計 • 工場のレイアウト設計確認 • 作業検証レビュー • 危険回避シミュレーション • 作業操作手順確認＆指導 • 遠隔での機体トラブル対処
- 48. Unity Render Streaming V1.0.0 48 現行バージョンでの使用例
- 49. 50
- 50. イントラネットでの使用想定(Version 1.0.0) Work Station Internal Web Server Internal Wifi • Unity Editor • Runtime App • Unity Render Streaming • HDRP • Realtime Raytracing • User management • Security system • Control setting • Chrome • Firefox • Safari • Internet explore Browsers Users • Limited User • Smart phone • Tablet • Low spec PC
- 51. イントラネットでの使用想定(Version 1.0.0) 52 l リモート・トレーニング l 開発の進行確認 Room A Room B 同一のWIFI環境下での稼働
- 56. 57 Web Server Web Application • Unity Editor • Runtime App • Unity Render Streaming • HDRP • Realtime Raytracing Internet • User management • Security system • Control setting Browsers • Smart phone • Tablet • Low spec PC インターネット経由での使用想定 One to Multi User Work Station • Chrome • Firefox • Safari • Internet explore
- 57. インターネット経由での使用想定 58 Web Server Web Application Location B Location C Location D Unity Contents 自動車、建築、製造業（参考例） • プロダクトのレビュー • プロダクトの発表会のリアルタイム・デモンストレー ション • プロダクト使用トレーニング • 展示場のバーチャル内覧会 • 他 Location A

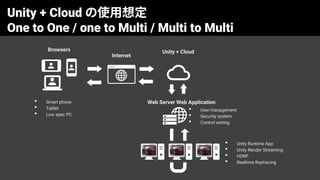

- 58. 59 Web Server Web Application • Unity Runtime App • Unity Render Streaming • HDRP • Realtime Raytracing • User management • Security system • Control setting Browsers Internet • Smart phone • Tablet • Low spec PC Unity + Cloud の使用想定 One to One / one to Multi / Multi to Multi Unity + Cloud
- 59. Unity + Cloud の使用想定 60 Unity + Cloud Location B Location C Location D Unity Contents 自動車、建築、製造業（参考例） • 車のショールームの体験コンテンツ • 販売店での車のイメージ制作とダウンロード • 製造現場でのトレーニング用コンテンツの確認 • 潜在顧客が遠隔で自社コンテンツを体験
- 60. ZeroDaysbyScatter–MadewithUnity 61 DIGITAL EXPERIENCEprovide tools to accelerate your production
